PMW-500 色調拷貝HDW-650F

[複製連結]

發表於 2011-3-9 11:02:40 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登入 才可以下載或查看,沒有帳號?註冊

x
從兩粒多一粒的電視台借來一部HDW-650F.
由於HDW-650F是它們是線上節目部的重點機型.
所以不是採用原廠值的色調, 而是具有該電視台指定的色調.

此次任務:
將此次擔任HD Club 2011煙火拍攝重任的PMW-500,
拷貝HDW-650F的色調到PMW-500身上.
使其PMW-500也可拍出該電視台指定的色調.

工作開始:
第一步, 準備設備
工具: DSC Chart, 泰克量測儀器-WFM700

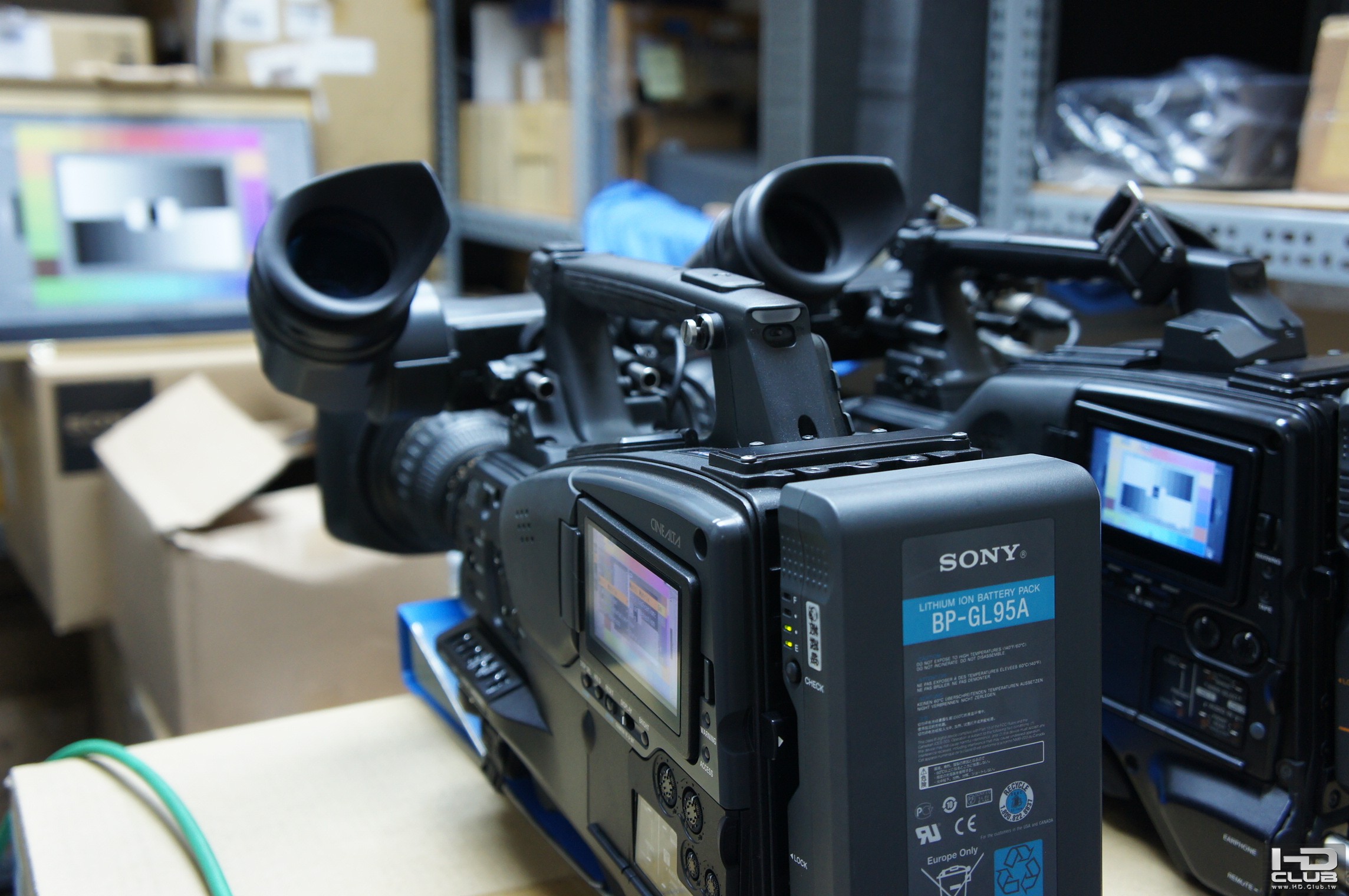

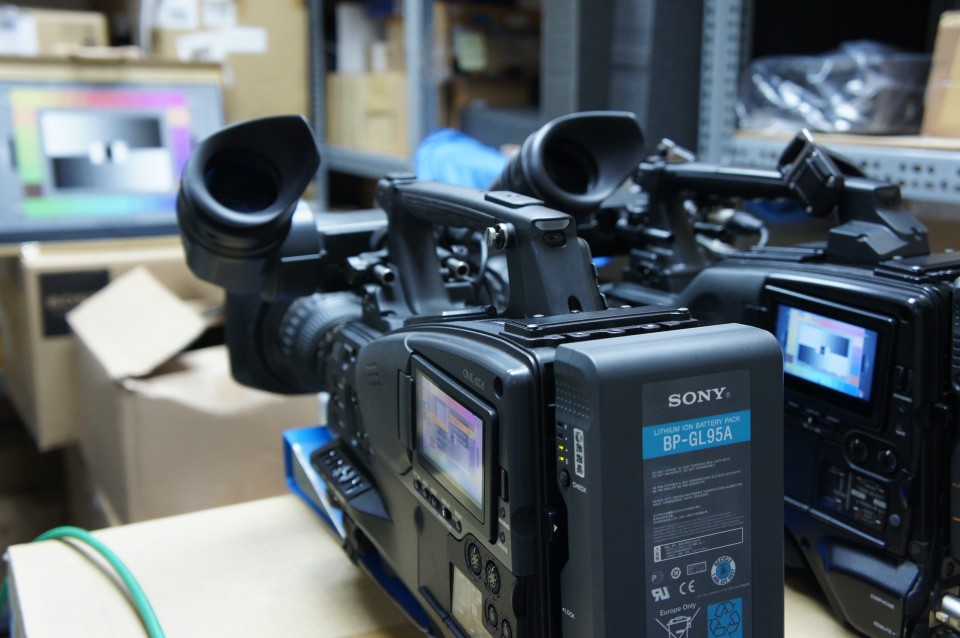

第二步, 架機器.

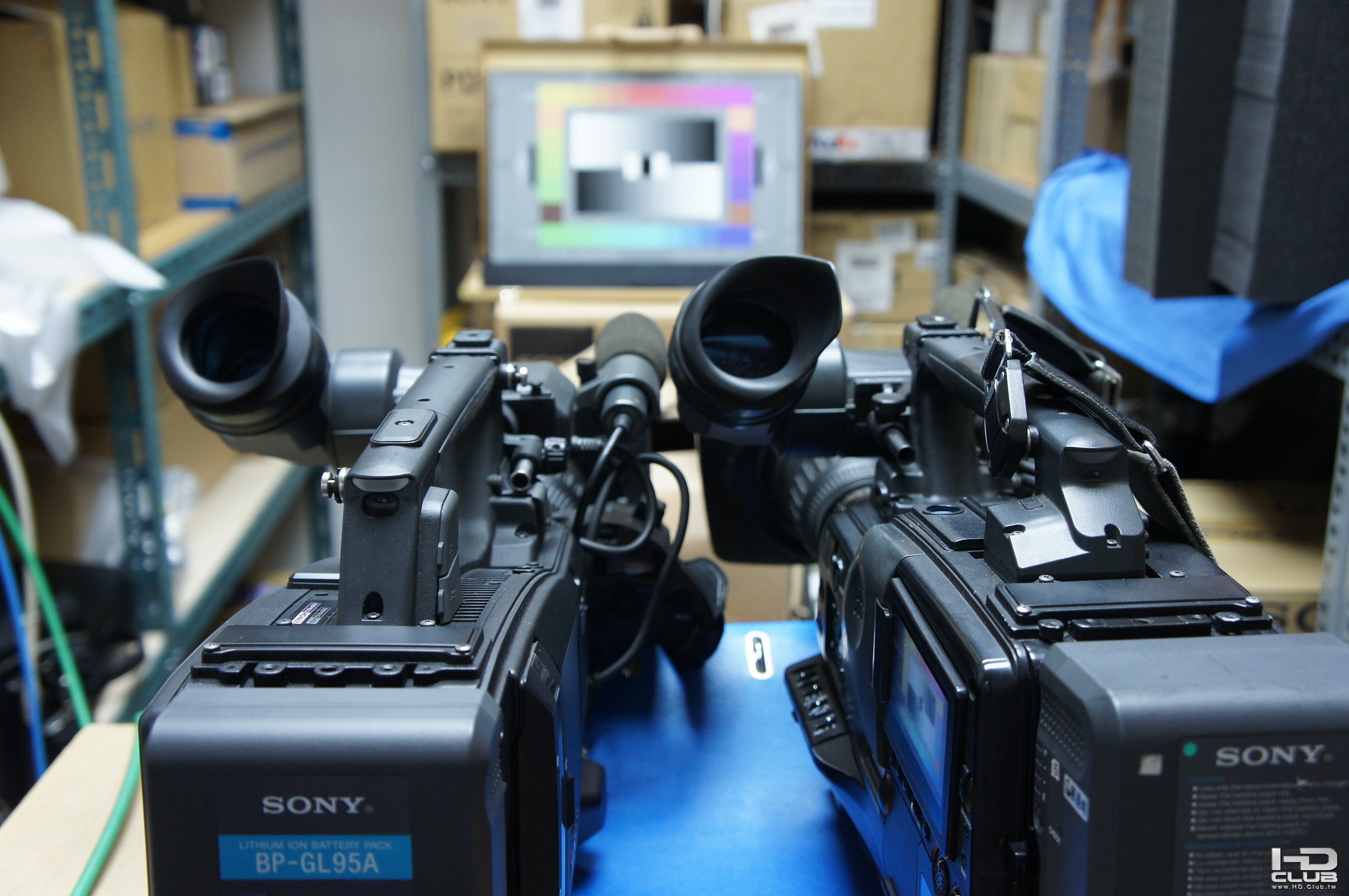

將兩部攝影機平行架設於不受窗戶光線影響的房間,
兩機愈靠近愈好. 以減少反光的差異..


第三步, 暖機
還記得大家常說DSLR不能拍太久會產生熱雜訊或當機嗎…
關於專業機, 反而是用愈久. 畫質愈穩定..
所以不管是調螢幕及攝影機. 前置準備時間…暖機30分鐘.

第四步, 開始調機
先從對光圈開始.
由於PMW-500使用的是標準鏡頭, 而HDW-650F是使用廣角鏡頭.
所以兩個進光量會有所不同.
這時就要以WFM 700來訂定兩者的進光量了.
兩機共同拍攝DSC Chart內的灰階圖.
設定標準: 將兩機的光圈控制在100 IRE(700mv)位準.
檢查黑階位準, 再檢查Gamma位準(交插點).
使用光圈控制最亮的灰階在100IRE位置.
使用Master Back (Paint menu )調整控制黑階位置.
使用Gamma level (Paint menu)調整交插點位置.

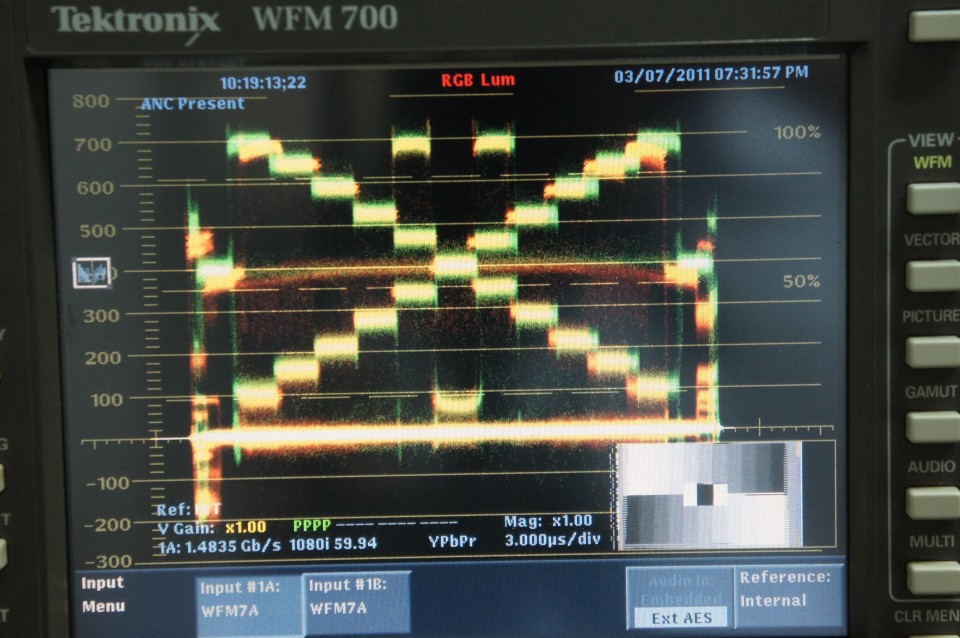

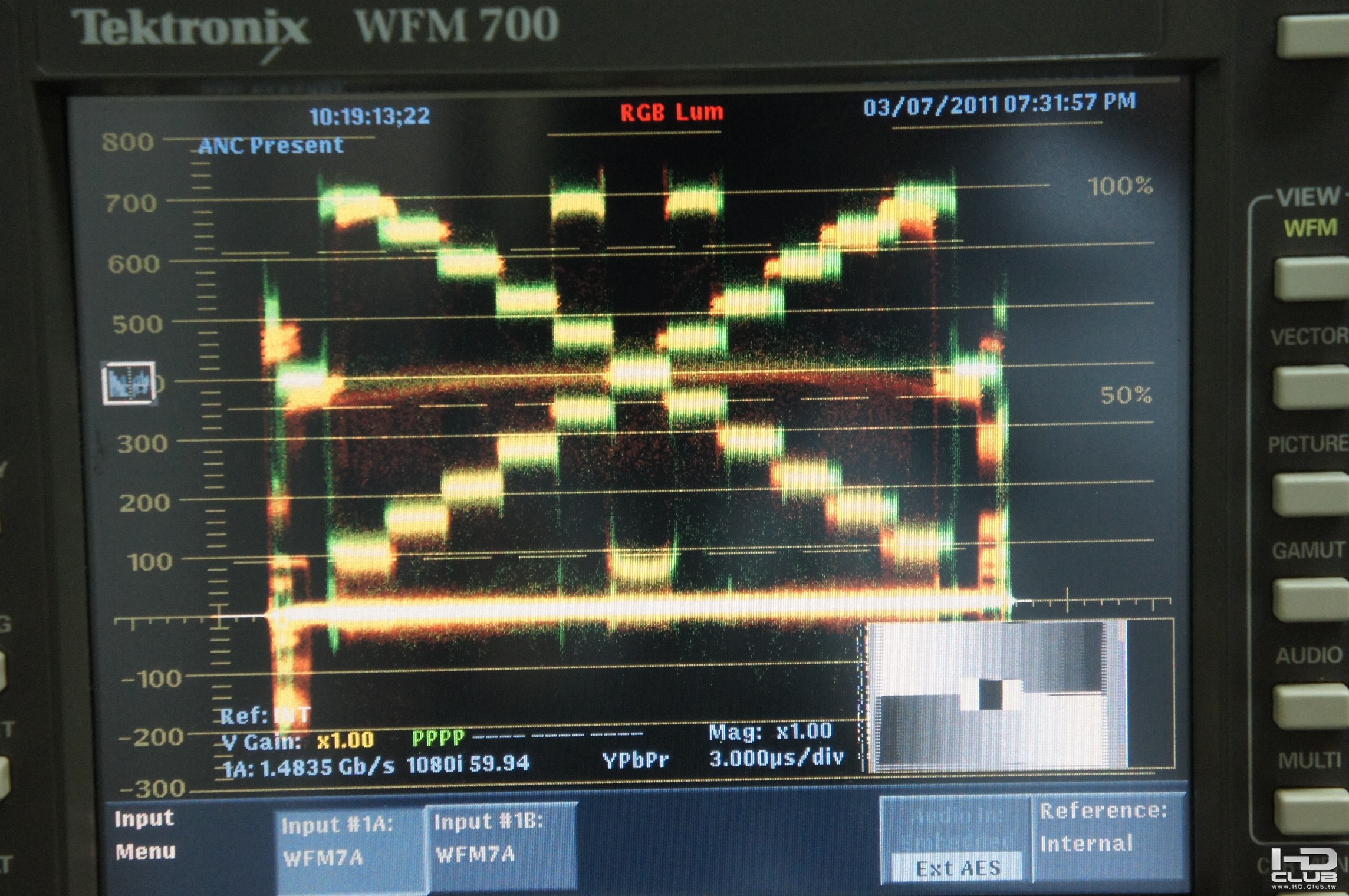

調整好如下圖:
橘色是HDW-650F的波型, 綠色是PMW-500的波型
兩機Zoom OUT到DSC Chart的色塊區域.
量測儀器切換模式到Vector

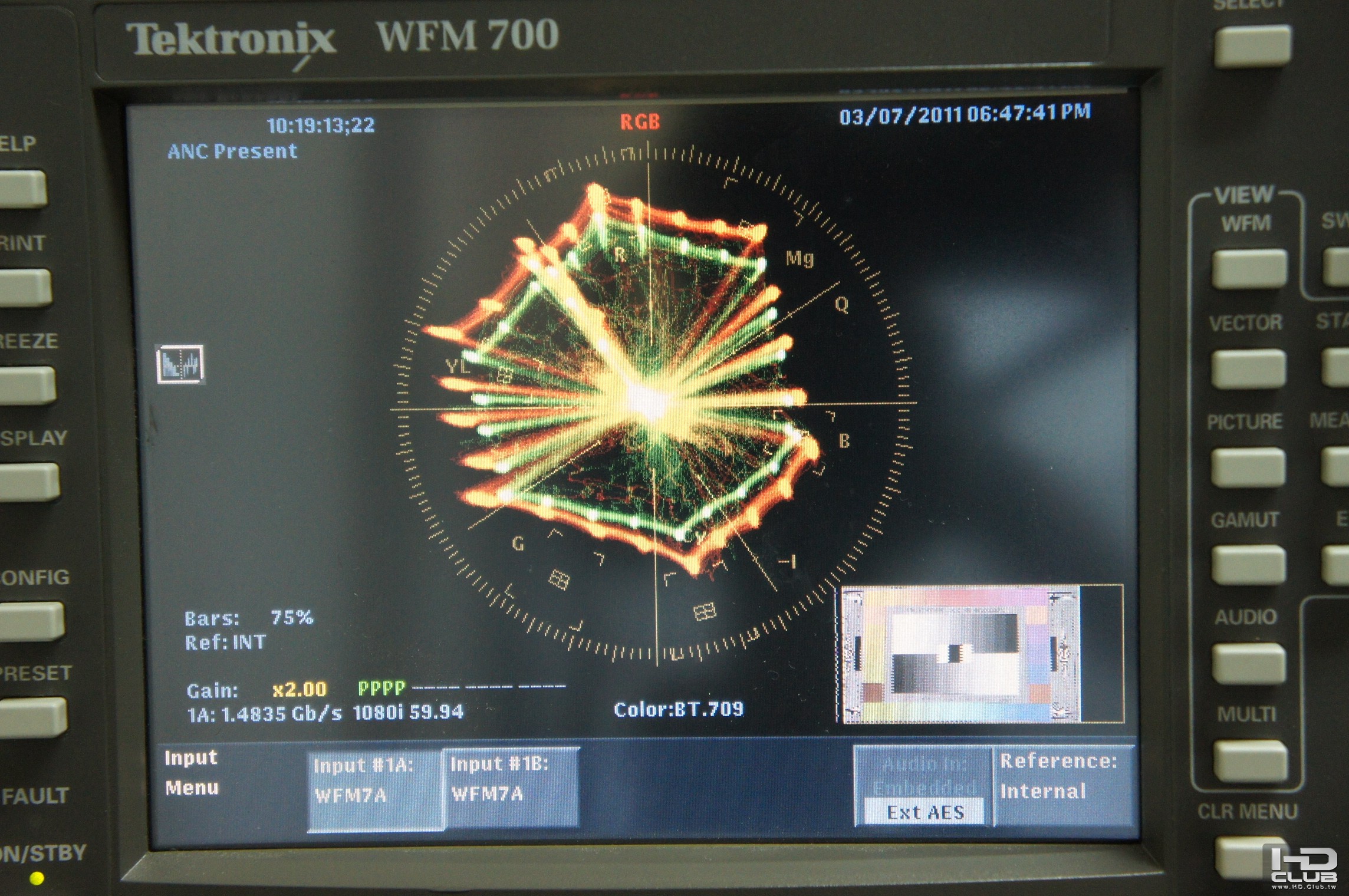

可看到兩機未調整前的差異如下:

進入PMW-500的調色選單.
先使用User Matrix功能進行調整
依續調整:R-G, R-B, B-R, B-G, G-R, G-B
再反覆修正..直到相位接近為此.

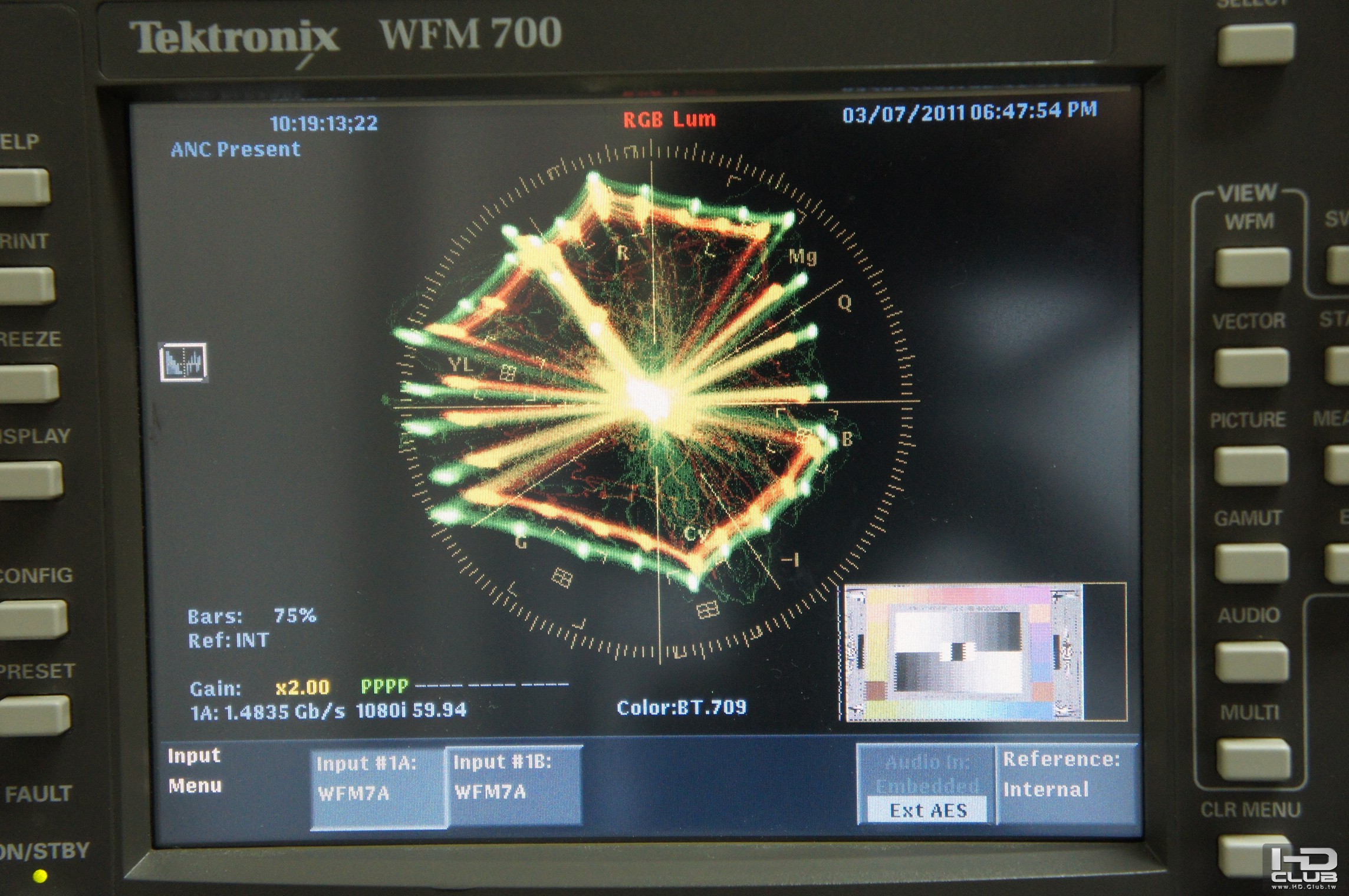

如下圖:
每個相位都己接近, 唯獨相量各有不同.

再使用Sony獨家的16象限調整功能Mutil-matrix
逐一調整每一個象限(AXIS).
使用HUE修正微少的相位差.
使用SAT控制相量的多與寡.
修過一輪之後, 再細修一遍.

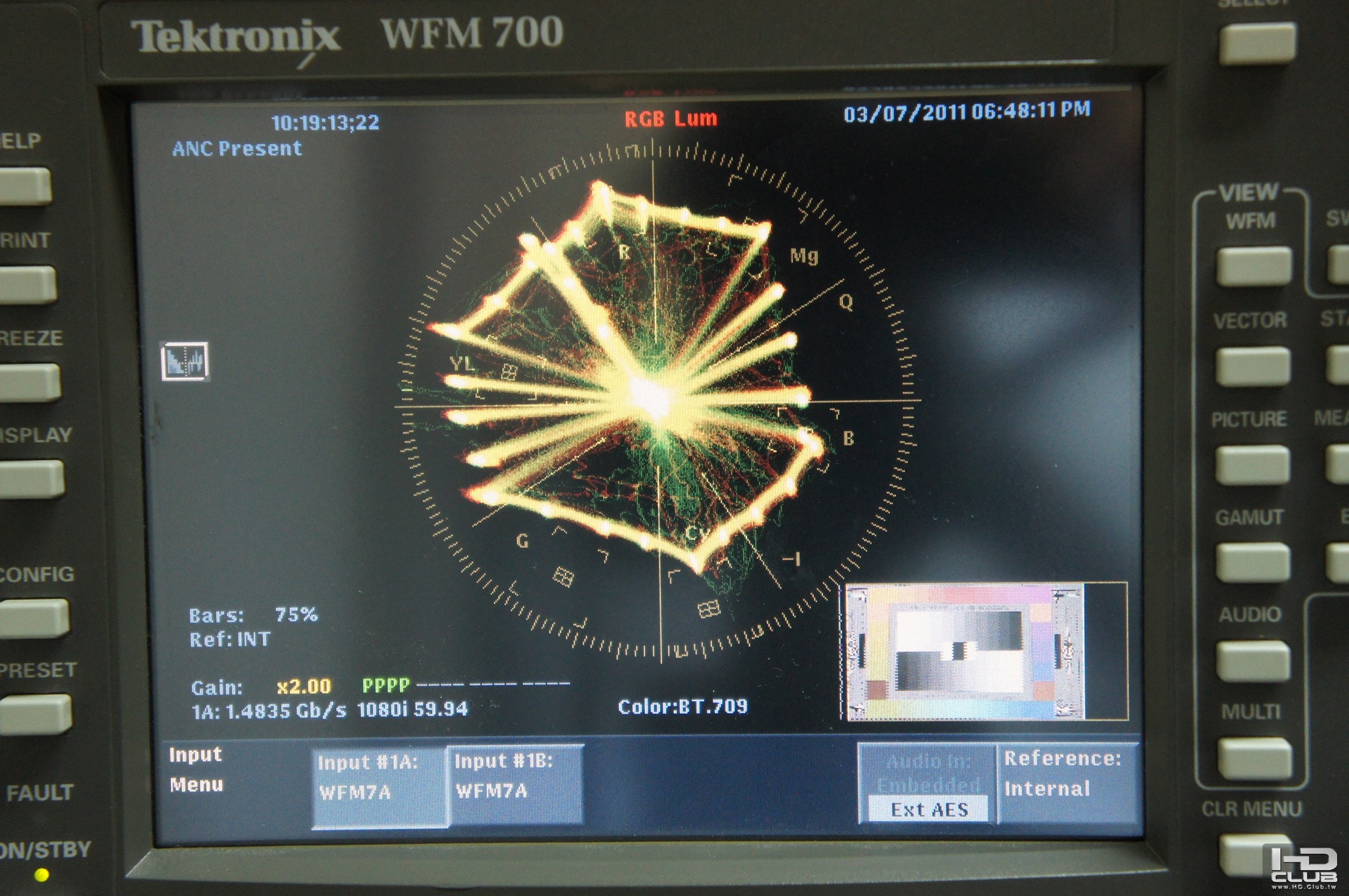

最後可得到下圖結果..


調整結束..
兩機色相一模一樣.

附註:
此為色相相同. 但因記錄媒體不同.
所以錄製出來的結果. 仍會有因壓縮技術的關係
而造成畫質或細節或雜訊比的些微差異.

評分

參與人數 1名聲 +20 精幣 +20 收起 理由
len1978 + 20 + 20 精品文章

查看全部評分


發表於 2011-3-9 11:15:16 | 顯示全部樓層
調整一部要花多少時間阿?
拍煙火動用到 30部攝影機....
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-3-9 11:19:53 | 顯示全部樓層
本文章最後由 Shammy42 於 2011-3-9 11:27 編輯

扣掉架設及暖機的時間.
我花了近一個小時在調整上.

如果是用EX1/EX3. 調整一機後. 再用檔案拷貝到其它機, 會快很多.
回覆 支持 反對

使用道具 舉報


發表於 2011-3-9 23:14:08 | 顯示全部樓層
PMW-500 色調拷貝HDW-650不可以用檔案拷貝嗎!
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-3-9 23:35:03 | 顯示全部樓層
本文章最後由 Shammy42 於 2011-3-9 23:44 編輯
PMW-500 色調拷貝HDW-650不可以用檔案拷貝嗎!
hdw-750 發表於 2011-3-9 23:14

XDCAM EX 和 HDCAM是屬不同款.
選單的架購不相同.
所以檔案就不相容.

而且重點是PMW-500用的是SxS卡, HDW-650F用的是MS卡.
插都插不進去.
回覆 支持 反對

使用道具 舉報


發表於 2011-3-10 00:10:26 | 顯示全部樓層
Shammy42 謝謝

這兩台拍起何者比較優秀

機器架構是不是差不多

只差在記錄媒介不同?
回覆 支持 反對

使用道具 舉報


發表於 2011-3-10 18:14:52 | 顯示全部樓層
這篇文章很棒啊~
看到一些專業畫面的照片,覺得很有意思。
尤其是當拍攝需求的攝影機數量不足或是沒有足夠的同型號器材時,這個調整作業的方法就變的非常重要了。
回覆 支持 反對

使用道具 舉報


發表於 2011-3-10 18:50:06 | 顯示全部樓層
本文章最後由 len1978 於 2011-3-10 18:51 編輯

另外我是好奇想到一點,如果在拍攝時兩台攝影機並未作色調COPY的功夫。
那麼在完成拍攝後得到不同色調的影片時,
有沒有什麼方式可以用此兩台攝影機送出的標準訊號當參考對象,把兩部不同色調的影片調變為相同色調?

還是說在此類事後的調變過程中,會一定有某種程度的資料量損失..。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-3-10 20:31:13 | 顯示全部樓層
在以前線性剪輯的年代. 色調不同就認了.. 因為無法調.
現在有非線性剪輯. 要調色就不再是不可能了.
但是是會非常的耗時.
所以如果在拍攝前, 先對好色調, 可以在後製作上節省很多時間.

評分

參與人數 1名聲 +10 收起 理由
len1978 + 10 感謝解惑~

查看全部評分

回覆 支持 反對

使用道具 舉報


發表於 2011-3-19 22:52:46 | 顯示全部樓層
难得一见的专业文章。
回覆 支持 反對

使用道具 舉報


發表於 2012-2-7 12:18:51 | 顯示全部樓層
大佩服
回覆 支持 反對

使用道具 舉報


發表於 2012-5-18 08:43:16 | 顯示全部樓層
又多認識一項技術。
回覆 支持 反對

使用道具 舉報


發表於 2012-5-20 21:08:02 | 顯示全部樓層
技术流 以后会用到!
