[教學] Kal的HCFR終極灰階及色彩校正手冊(原創翻譯)

    [複製連結]

發表於 2015-1-29 00:57:23 | 顯示全部樓層
真平兄首頁連結裡面,原作者KAL在2014年有針對新軟體Chromapure寫了一篇新的文章,如下連結:http://www.curtpalme.com/forum/viewtopic.php?t=35322
裡面有新增銳度跟Gamma調整,其實是依照舊文章的順序重新順過,把一些過時的東西拿掉,但其實很多基本原理都是一樣的,讓文章讀起來更順一些,值得一看。
其中寫到大部分40-90% Video的Gamma是2.3,這個部分跟小弟今天依照自己的習慣,調整對比亮度後跑出來的Gamma平均值是2.29相近。
原文如下:「What Gamma Curve Do I Aim For? The gamma curve that the vast majority of users should aim for will measure about 2.3 from 40%-90% video」

評分

參與人數 1名聲 +5 收起 理由
真平 + 5 熱心助人

查看全部評分

回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2015-1-29 04:53:13 | 顯示全部樓層

就我目前Calman的軟硬體銷售情況來看,台灣願意花錢買硬體的人很少,軟體更不可能花錢。所以HCFR對一般愛好者來說還是比較有用。至於gamma這東西要扯的東西還很多,不是這樣三言兩語就能說完,文中觸及的東西太淺,參考就好。
回覆 支持 反對

使用道具 檢舉


發表於 2015-1-29 15:56:53 | 顯示全部樓層
真平 發表於 2015-1-29 04:53
就我目前Calman的軟硬體銷售情況來看,台灣願意花錢買硬體的人很少,軟體更不可能花錢。所以HCFR對一般愛 ...

小弟的colormunki design也是看很久才下手買的。
在沒有gamma選項可以調整的顯示器,只能用對比亮度影響gamma。
整個就是很困難調整。根本沒有辦法貼著標準,範圍在2.1-2.3間跳來跳去。
六色沒的調整,好險這台古老的電視Sony 40w300a色域貼著709跑,沒有大偏差。
回覆 支持 反對

使用道具 檢舉


發表於 2015-2-4 12:31:03 | 顯示全部樓層
沒有CMS只能靠電視內的色濃色相來調整, Chromapure 也有特別把沒有CMS的調整建在軟體內, 色濃用紅色下去調, 色相用洋紅 (chromapure)或Cyan (colorHCFR), Kal 這篇也有提到沒有CMS的調色, 我想這會比藍色濾色片好多了.
gamma 討論空間太多了, 我基本抓客廳的電視power law 2.2, 遮光環境 2.3, 如果有黑化的環境就2.4, 也試過遮光環境DLA-X70調 BT1886, 觀看感覺介於power law 2.3~2.4之間.
回覆 支持 反對

使用道具 檢舉


發表於 2015-2-4 21:30:01 | 顯示全部樓層
本文章最後由 babymlin 於 2015-2-4 21:33 編輯
crabarts 發表於 2015-2-4 12:31
沒有CMS只能靠電視內的色濃色相來調整, Chromapure 也有特別把沒有CMS的調整建在軟體內, 色濃用紅色下去調, ...

感謝Crabarts兄提醒。
今天進HCFR的Advanced選項確認Gamma的校準標準,結果設定在BT.1886,
難怪依照灰階中Y target標準去調整出來的Gamma在10-30IRE都是偏低(偏亮)的狀況。
後來把Gamma標準調整成有黑階補償選項的2.2,結果就相當完美了。
改天來試試您的Gamma標準。
您遮光環境2.3用的是power law還是black compensation ?是投影機的設定嗎?
小弟這幾天標準設定成BT1886 2.2,但暗部都會不夠黑,會偏掉。
小提醒:其實一開始的亮度依照最黑的狀況底下可以顯示到16左右的黑階,然後對比調整到眼睛可以接受的習慣範圍,剩下的Gamma調整,其實就是使用RGB Gain(同時增減RGB就可以增減亮部照度)或RGB Bain(同時增減RGB就可以增減暗部照度)。<-這概念其實是這幾天花好幾個小時摸HCFR跟調整灰階下來的心得。
回覆 支持 反對

使用道具 檢舉


發表於 2015-2-4 23:38:54 | 顯示全部樓層
有一陣子沒用colorhcfr了, 我用 calman 內的taqrget 曲線圖會比較清楚

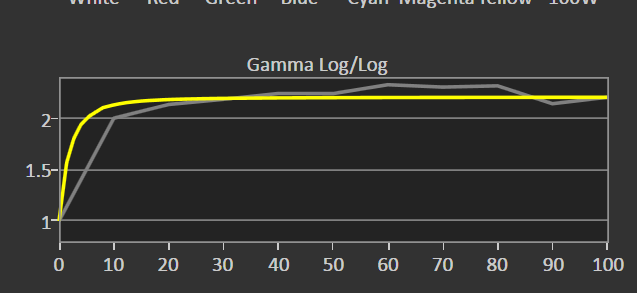

第一張圖是 BT1886
螢幕擷取畫面 (11).png

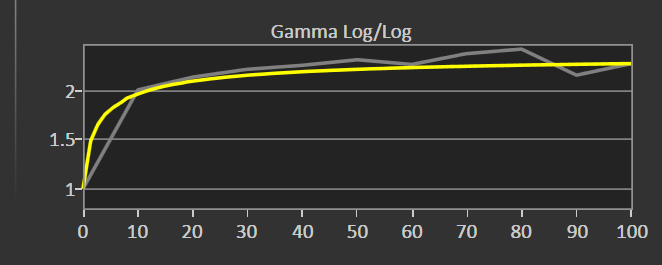

這張圖是 power law 2.2
螢幕擷取畫面 (10).png
你用同時減少RGB Gain/Bias 的方式可以趨近BT1886 的曲線, 但是你也可以看到BT1886像是漸變的gamma, 從10IRE的2.0左右到90~100IRE趨近2.4. 同時調動RGB=增減W值(亮度), 不過會是區域性的變動. 用能0~100IRE 每10IRE 多點調整WRGB的顯示器來做會比較容易達到BT1886的target, 我用X70的12點custom gamma功能按照BT1886的tasrget調整出來過. 看起來的感覺蠻接近2.3~2.4間的感覺. 暗部gamma值較低, 暗部比較不會有 black crush 的現象, 2.4 暗部有點太暗. 這也是要看顯示器的對比是否能做到.
客廳有環境光, 我會以2.2為主, 甚至稍微低一點 2.1 左右, 遮光環境2.3, 畢竟沒有黑化會有白牆散射影響對比, 黑化的環境就以2.4為主. 我只幫我同事的環境跟電視以2.4調過, 他用黑板岩貼牆, 所以我就試看看2.4了, 效果還不錯, 後來還是以2.3為taqrget幫他調. LCD 2.4暗部真的有點太暗.
以上是個人經驗分享, 主要都是惡搞X70學來的 XD

回覆 支持 反對

使用道具 檢舉


發表於 2015-2-5 09:26:36 | 顯示全部樓層
本文章最後由 babymlin 於 2015-2-5 09:37 編輯
crabarts 發表於 2015-2-4 23:38
有一陣子沒用colorhcfr了, 我用 calman 內的taqrget 曲線圖會比較清楚
第一張圖是 BT1886

感謝Crabarts兄分享。

JVC能夠多點調整Gamma真是好,不過這好像是JVC特有技術?
小弟手上機器還沒有這個功能,只有Gamma 2,2.2,2.4等等多項單獨選擇而已。因此,只能用同時減少RGB Gain/Bias的方式來增減亮暗部的W質(亮度),來趨近「想要的」Gamma曲線。
當開始慢慢瞭解怎麻調整機器往想要的測試數據方向走以後,接下來更重要的是:在標準中,哪些微調(如紅色多或少一點點)會讓觀影的感覺更舒服?

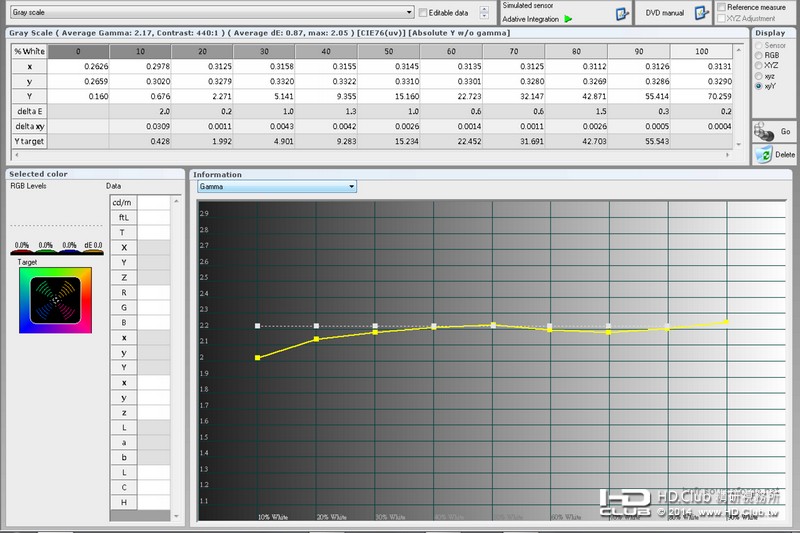

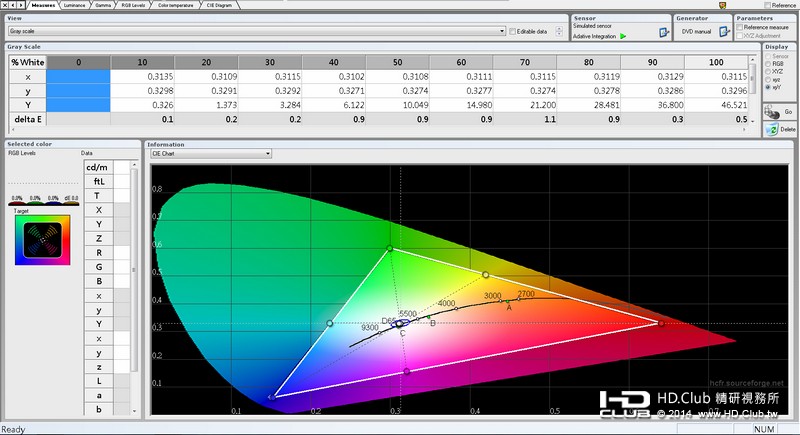

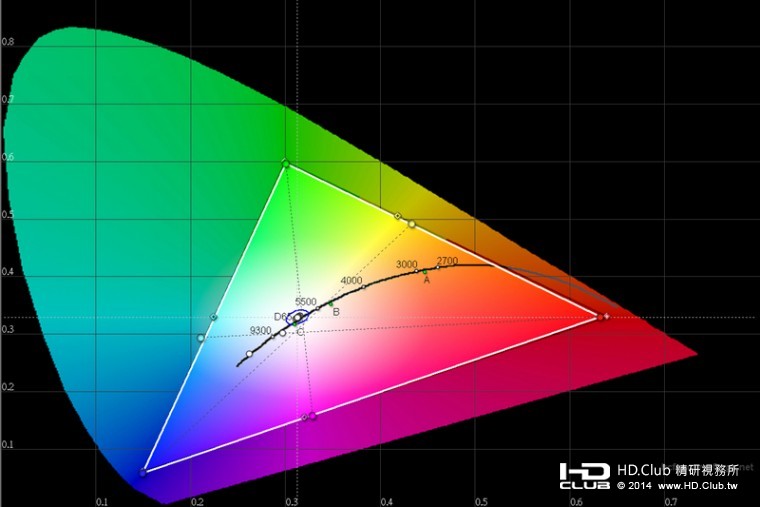

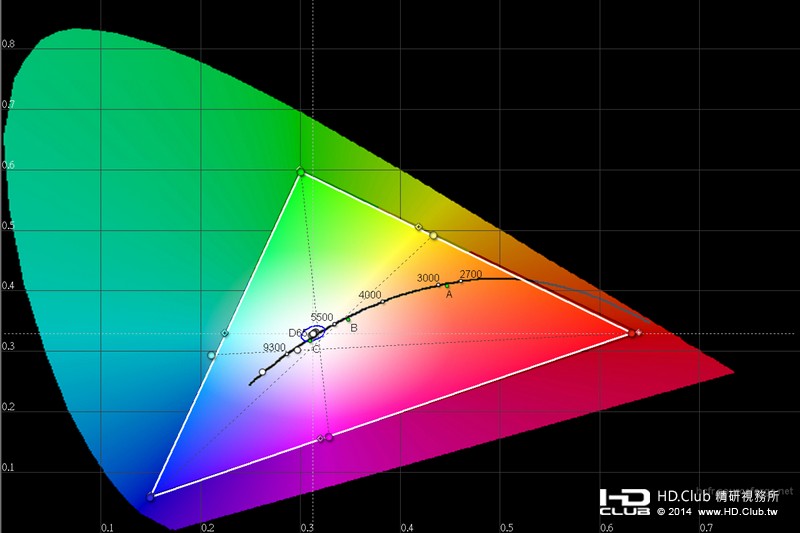

看到您貼的圖片,就想到製作超低音前試算的時候,是要開孔(曲線類似power law)還是密閉式(曲線類似BT1886)。下面是N年前買的舊Sony液晶40w300a(沒CMS設定):




回覆 支持 反對

使用道具 檢舉


發表於 2015-2-5 13:26:30 | 顯示全部樓層
有gamma多點調整的還蠻多的,就我知道的 HC7900/8000我印象中有,LG的高階電視也有。
Sony 向來出廠預設都有一組很準的可以貼近REC709算是沒有colormeter spectrophotometer跟軟體的直接套用就夠好了。
黃色徧向紅會讓膚色比較討喜,偏綠就一臉菜色了.....
回覆 支持 反對

使用道具 檢舉


發表於 2015-2-6 02:05:19 | 顯示全部樓層
本文章最後由 babymlin 於 2015-2-6 02:05 編輯
crabarts 發表於 2015-2-5 13:26
有gamma多點調整的還蠻多的,就我知道的 HC7900/8000我印象中有,LG的高階電視也有。
Sony 向來出廠預設都 ...

沒錯,Sony預設的Ref. preset+D65+2.2就是一組非常準確的灰階組合,手動調整一下,Gamma(2.14->2.20)、對比(858->871)、Delta E維持相同。Gamma平直一點,畫面的表現還是比較好一些。

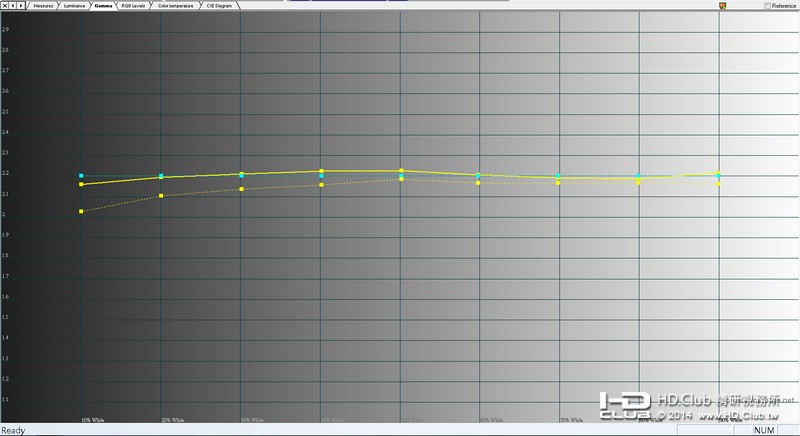

虛線:Sony預設
實線:手動調整RGB Gain/Bias

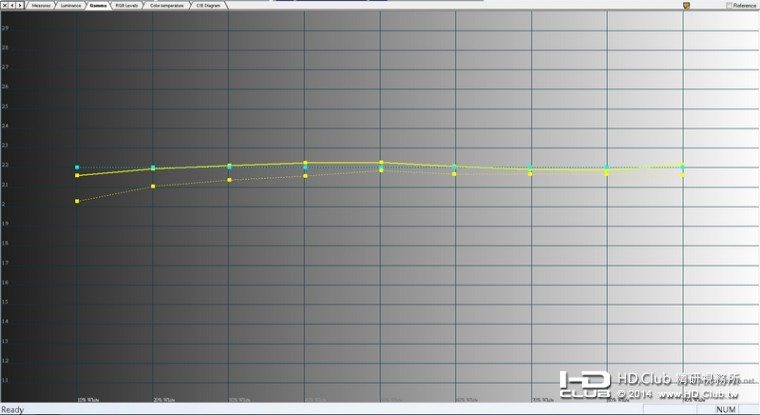

Gamma-Ref.D65 VS 手動.jpg
雖然SONY原廠六色都很接近標準,不過手動對齊以後,畫面還是看的出來色彩更好一些。
回覆 支持 反對

使用道具 檢舉


發表於 2015-4-17 18:33:30 | 顯示全部樓層
有誰能協助,我的hCFR沒辨法驅動i one pro。
我照著手冊做,就是不行!之前是朋友協助我安裝驅動。
因為電腦重灌後就動不了~~
奧腦!
用i1Diagnostics 4產生的驅動是:EyeOne_iSis.dll還是Eyeone.dll?
回覆 支持 反對

使用道具 檢舉


發表於 2016-5-14 13:46:43 | 顯示全部樓層
我用SPYDER4+HCFR 調整SHAPR電視的十點色溫,我照手冊綠色不動,但是綠色的值都在92~98之間不會到100,藍色調到最低了都還是110以上,調出來的色溫跟GAMMA沒辦法跟各位網兄的一樣平,請問該往哪個方向改進???謝謝
回覆 支持 反對

使用道具 檢舉


發表於 2016-5-24 16:16:57 來自手機 | 顯示全部樓層
不知道HDR出來之後,色階灰階校正的標準是否也是要跟著更新?
