[教學] Kal的HCFR終極灰階及色彩校正手冊(原創翻譯)

    [複製連結]

發表於 2012-10-5 00:55:24 | 顯示全部樓層
嗯 我是用了Datacolor的spyder4但是还是很有必要重新学习 本篇文章 真是很有必要 很值得学习的
回覆 支持 反對

使用道具 檢舉


發表於 2013-3-9 02:24:17 | 顯示全部樓層
真平大您好,小弟有一個疑問想要請教:就是您這篇文章提到要將色度計(或光譜儀)放在布幕前,小弟對這點很疑惑!

每個家庭因為環境的關係,布募到觀賞位置的距離都不一樣吧?

在調整Whitlevel或Blacklevel時,該文章有建議的調整數值,這樣不會造成觀賞距離較遠時,其實觀測位置的亮度較低,或者相反:觀賞距離較近時,亮度會太高?

小弟在想,是否應該放在觀測位置做測量呢?還是有什麼考量嗎?多謝!
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2013-3-9 07:48:37 | 顯示全部樓層

文章不是我寫的,翻譯要忠於原著,這我開明義就有強調了。
實際上,這樣測量就是測到布幕中間的一塊。感測器有測量角度的問題,從觀賞位置測也沒什麼意義,除非是高增益布幕有很強的方向性,這時架設角度就要注意了。
黑白位準這東西,想那麼多沒什麼用,實做一下就知了。
要考量什麼,等大大色度計或光譜儀實際上下去量就知道了,會有影像的都量得到。
回覆 支持 反對

使用道具 檢舉


發表於 2013-3-29 08:57:22 | 顯示全部樓層
請教真平大,
我在前部投影機(Optoma HD20)時購置Eye-One Display 2依此篇文章做了調整,最近換了3D投影機(Optoma HT32),想說依樣畫葫蘆做個調整,但測出的ftL值高達45,與本文Part 4所提到的12-16差異太大,以致後續調校失準,請教投影機ftL應設在何值較正確?謝謝。
回覆 支持 反對

使用道具 檢舉


發表於 2013-3-30 09:32:53 | 顯示全部樓層
amostso 發表於 2013-3-29 08:57
請教真平大,
我在前部投影機(Optoma HD20)時購置Eye-One Display 2依此篇文章做了調整,最近換了3D投影機( ...

看到提醒的訊息顯示真平大有所回覆,但怎沒看到回覆內容?不知是哪裡的問題?
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2013-4-2 15:23:18 | 顯示全部樓層
amostso 發表於 2013-3-30 09:32
看到提醒的訊息顯示真平大有所回覆,但怎沒看到回覆內容?不知是哪裡的問題? ...

因為我那把另一個回覆回到這裏,刪了。
其實不用拘泥於數字,那是在吸光方間用的,一般家用要再亮些會比較好。以自已看起來舒服且亮度不會不足即可。大大可以切成經濟模式,真的再不行就要下減光鏡了。
不過大大量到的數字真的有點誇張,這個亮度眼睛會流目油的,我是覺得要先排除一下,看有沒有量錯。
回覆 支持 反對

使用道具 檢舉


發表於 2013-4-3 07:52:31 | 顯示全部樓層
真平 發表於 2013-4-2 15:23
因為我那把另一個回覆回到這裏,刪了。
其實不用拘泥於數字,那是在吸光方間用的,一般家用要再亮些會比 ...

謝謝真平大大的解惑,趁連假再來試試。
回覆 支持 反對

使用道具 檢舉


發表於 2013-4-25 19:08:44 | 顯示全部樓層
少有的中文技術資料,感謝真平大的翻譯,小弟花了兩天時間終於看完它,也實際演練了灰階測量幾次,無奈一般平面電視無更多控制選項可以修正灰平衡,看來該換台電視機了!

再次感謝真平大。
回覆 支持 反對

使用道具 檢舉


發表於 2013-4-26 22:46:18 | 顯示全部樓層
真平 發表於 2013-4-2 15:23
因為我那把另一個回覆回到這裏,刪了。
其實不用拘泥於數字,那是在吸光方間用的,一般家用要再亮些會比 ...

其實我在無窗的一樓視聽室只有白天從二樓樓梯間會透一點微光
搭配自調灰漆幕
調成16ft/L之後影片看到明亮場景還是會亮到刺眼

文中也提到在遮光良好環境gama可以調到高於2.2到接近2.4
對比還是顏色會更豐富
不一定都要照標準來

加減光鏡或色濾鏡則是最近打算用來增加對比的方法
減光鏡全面減光可以降低暗場亮度增加黑位而改善整體對比

而色濾鏡如FL-DAY/FL-W/81A,B,C則減少較多的短波長光(藍,綠)
可以改善數位投影機紅色輸出飽和的問題
同時也可以有減光效果改善對比
只是減少的光對不同波長有不同效果

已經訂了FL-DAY濾鏡


登錄/註冊後可看大圖

只是FL-DAY濾鏡減光曲線並不像81那般線性


登錄/註冊後可看大圖

等我裝上FL-DAY濾鏡調整完
再來update效果
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2013-4-27 11:30:38 | 顯示全部樓層
本文章最後由 真平 於 2013-10-18 06:06 編輯
cnnd 發表於 2013-4-26 22:46
其實我在無窗的一樓視聽室只有白天從二樓樓梯間會透一點微光
搭配自調灰漆幕
調成16ft/L之後影片看到明亮 ...

gamma在video這邊本來就沒標準。早期不用訂,隨便抓一台都很好,不會有什麼離譜的問題,因為早期都是CRT,只要黑位準對準了,天生都是2.4附近,曲線完美的很。會說2.2是標準是通常是東西看的不夠深入。不過2.2是一家家居環境合理的選擇。會說2.22的更是標準的外行充內行,騙外行的。

FL濾鏡沒記錯的話應該是濾日光燈,讓成象正常,不過看光譜好像真的還滿適合的,把過多的緣色濾掉,保留原來的紅、藍,值得一玩,記得貼一下結果來參考一下。

此外投影機是那一台? 看文章應該是w0170的樣子。
回覆 支持 反對

使用道具 檢舉


發表於 2013-4-27 13:12:20 來自手機 | 顯示全部樓層
真平 發表於 2013-4-27 11:30
gamma在video這邊本來就沒標準。早期不用訂,隨便抓一台都很好,不會有什麼離譜的問題,因為早期都是CRT ...

投影機是ViewSonic pro8200
DC 3 的2D 機種
之前紅色飽和度總是調不起來
也想要加強一下黑位
買回來濾鏡加強一下

不然對最近大降價的hc7800d 有想升級的衝動
回覆 支持 反對

使用道具 檢舉


發表於 2013-5-11 10:47:35 | 顯示全部樓層
濾鏡收到了而且也塞進鏡頭固定好了

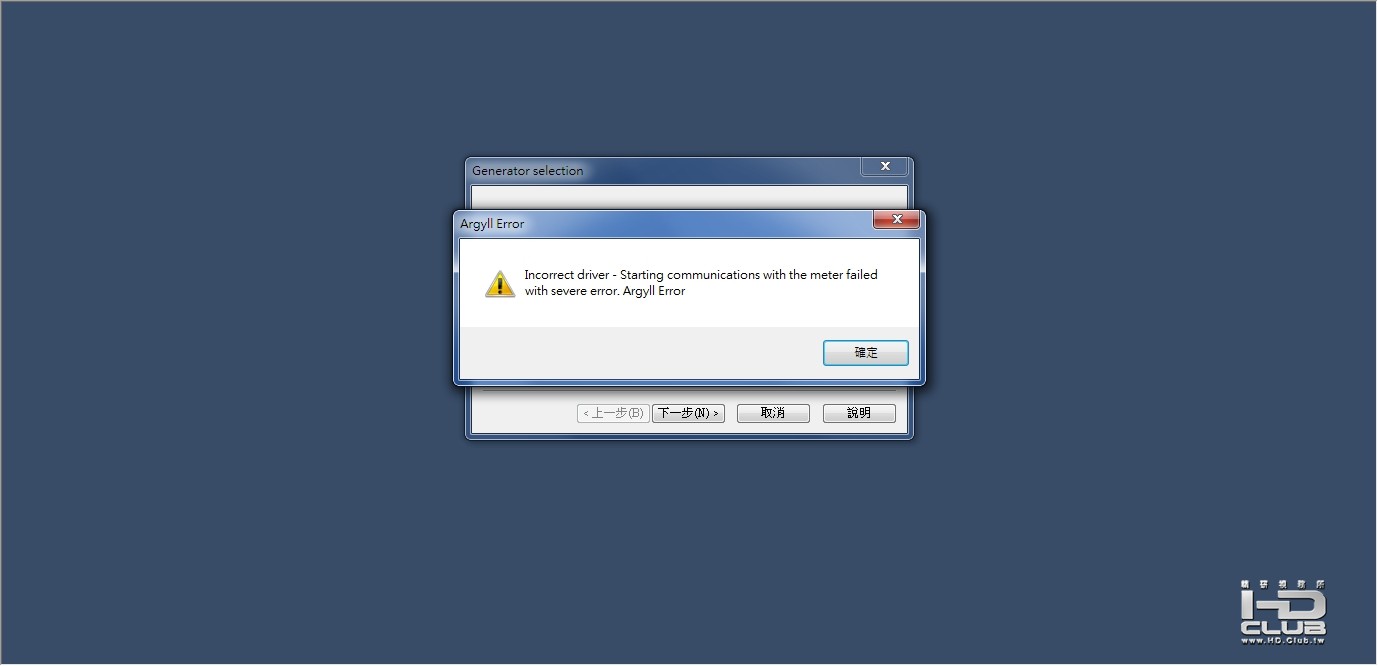

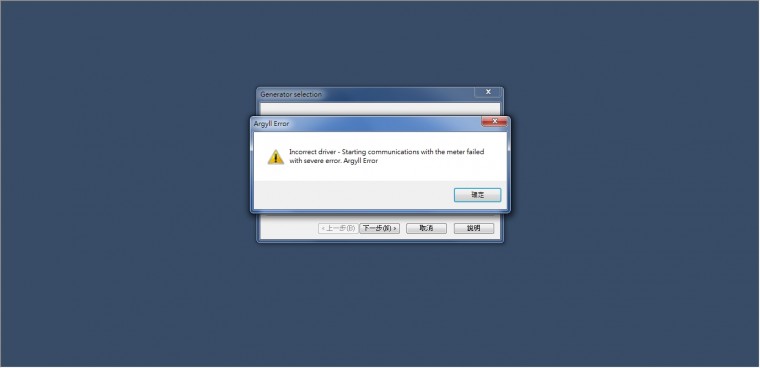

但是HCFR遇到問題了
HCFR抓不到COLORMUNKI PHOTO
跟之前同一部筆電
只是升級WIN7
使用COLORMUNKI原廠軟體都很正常
而且已經確定把"colormunki.dll"放到與COLORHCFR.exe同一目錄
重新移除HCFR軟體再安裝
還是抓不到


回覆 支持 反對

使用道具 檢舉


發表於 2013-5-11 15:28:55 | 顯示全部樓層
cnnd 發表於 2013-5-11 10:47
濾鏡收到了而且也塞進鏡頭固定好了

但是HCFR遇到問題了

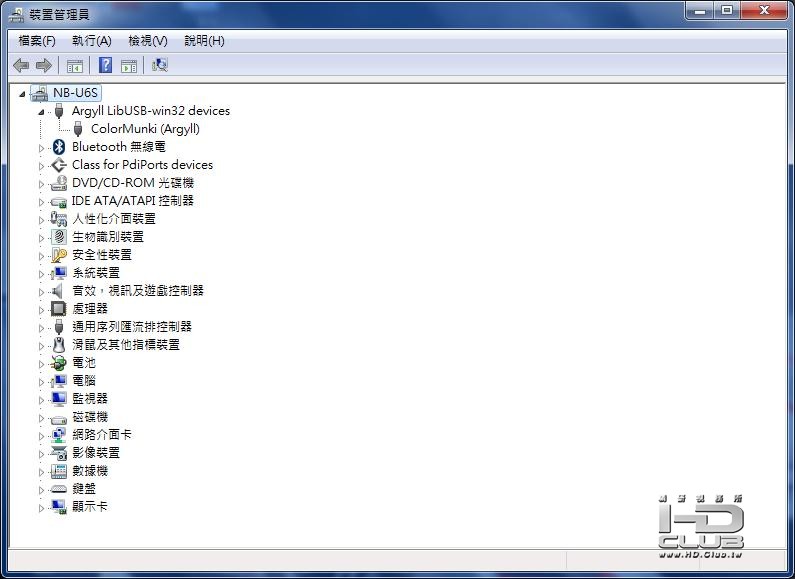

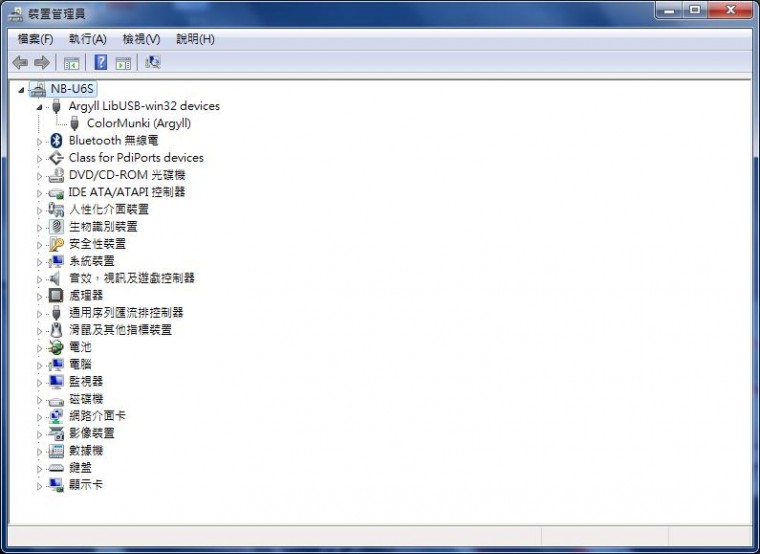

後來爬文看到HCFR是使用Argyll編碼去相容COLORMUNKI
所以先移除COLORMUNKI的驅動
重新裝了Argyll驅動之後

再重新啟動HCFR搜尋
終於就可以量測了
現在先比較一下裝FL-DAY濾鏡前後之差異
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2013-5-11 15:30:17 | 顯示全部樓層
cnnd 發表於 2013-5-11 10:47
濾鏡收到了而且也塞進鏡頭固定好了

但是HCFR遇到問題了

免費軟體就不能要求太多了,這種版本問題通常是會有的,還是服用確定沒問題的xp比較穩吧!
回覆 支持 反對

使用道具 檢舉


發表於 2013-5-12 14:45:50 | 顯示全部樓層
真平 發表於 2013-5-11 15:30
免費軟體就不能要求太多了,這種版本問題通常是會有的,還是服用確定沒問題的xp比較穩吧! ...

忘記之前是否也是先安裝Argyll CMS之後
再安裝hcfr
總之現在能正常使用
害我花了半天在debug

不過初步調起來效果並不好
原因是減光之後,雖然對比提升近一倍
紅藍綠光比例不同
但是強度比標準差更多
造成六色DeltaE反而更差
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2013-5-12 19:22:57 | 顯示全部樓層
本文章最後由 真平 於 2013-5-12 19:26 編輯
cnnd 發表於 2013-5-12 14:45
忘記之前是否也是先安裝Argyll CMS之後
再安裝hcfr
總之現在能正常使用

據我愈來愈不可靠的記憶,argyll用的是自已逆向工程得來的程式,搭他自已當然沒問題,但hcfr是否叫到它的來用而看起來工作正常就不得而知了。總之這類要小心。
回覆 支持 反對

使用道具 檢舉


發表於 2013-5-13 00:45:28 | 顯示全部樓層
本文章最後由 cnnd 於 2013-5-13 00:51 編輯

FL-DAY濾鏡直上PRO8200未調整之數據
距上次調整約150hrs

直上濾鏡前後比較

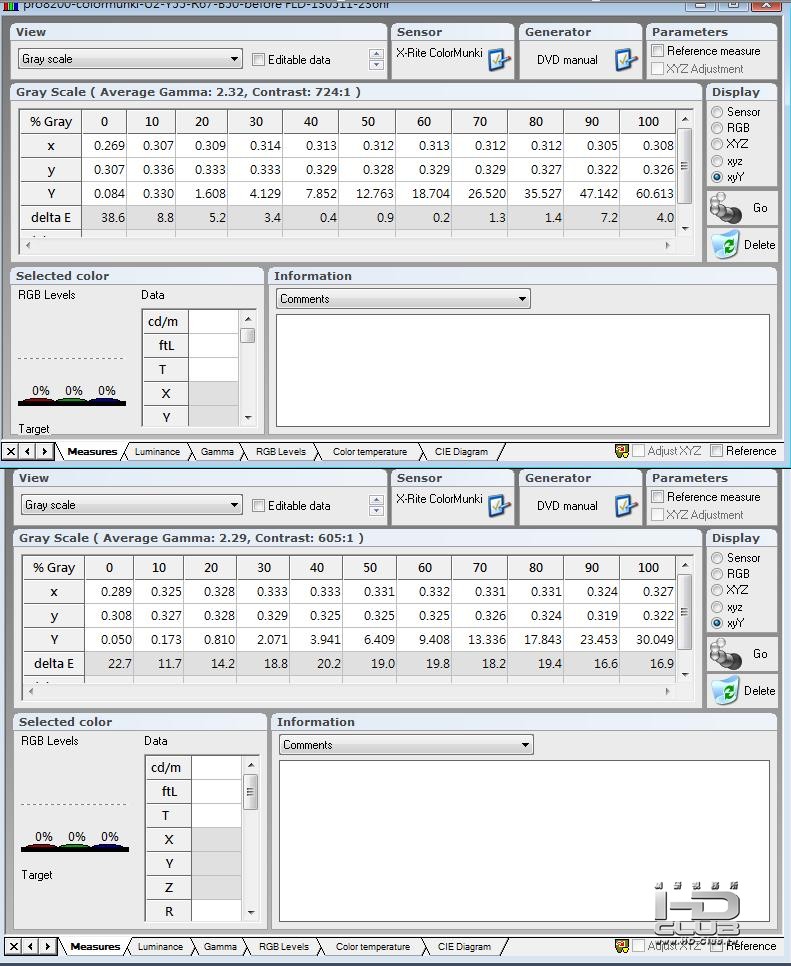

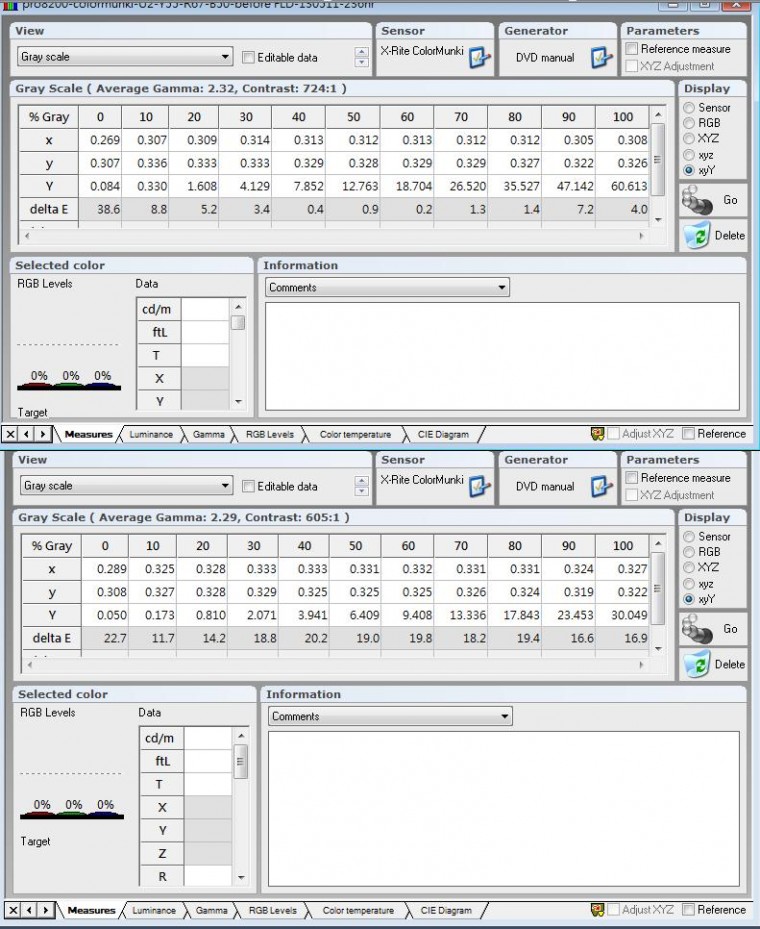

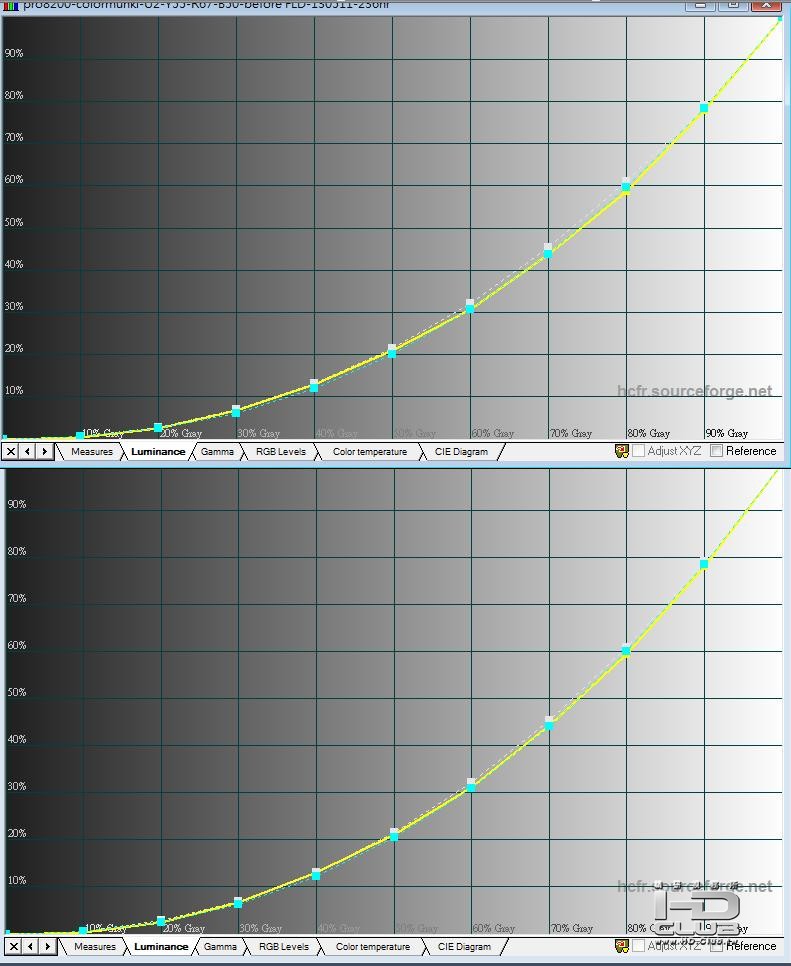

灰階
FL-day bef001.jpg

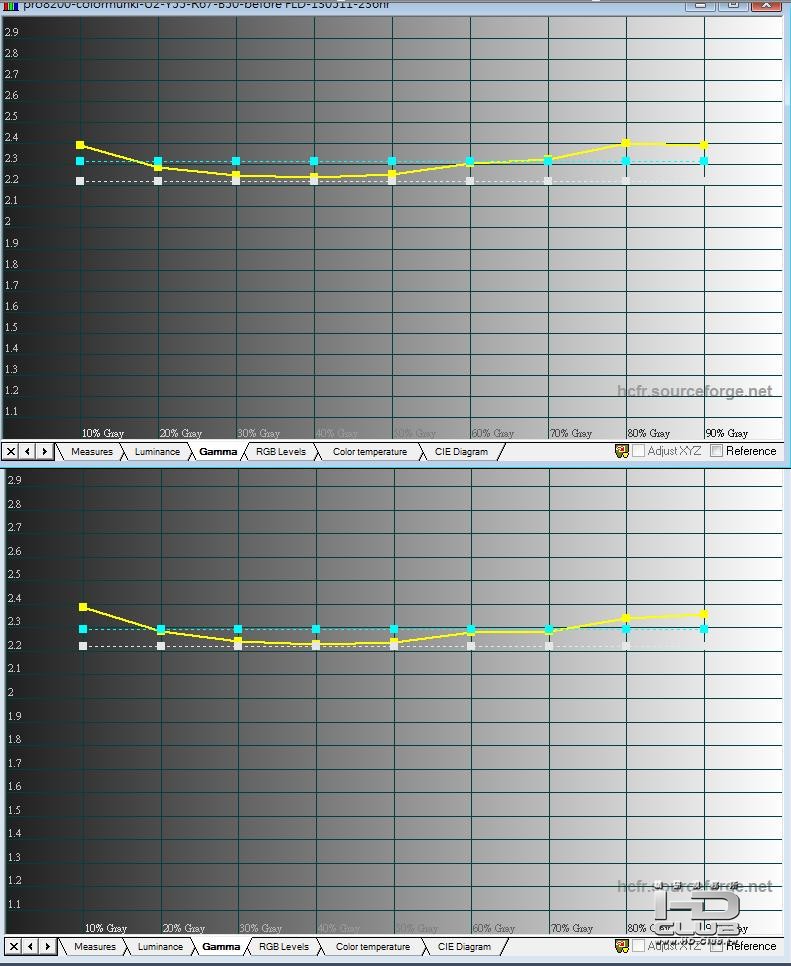

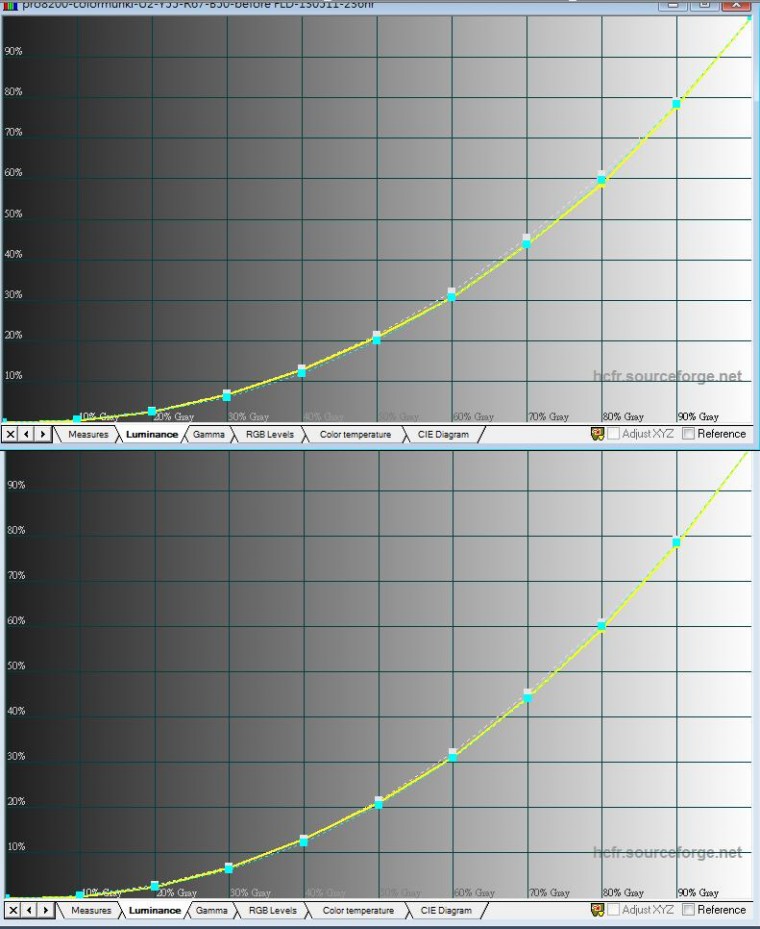

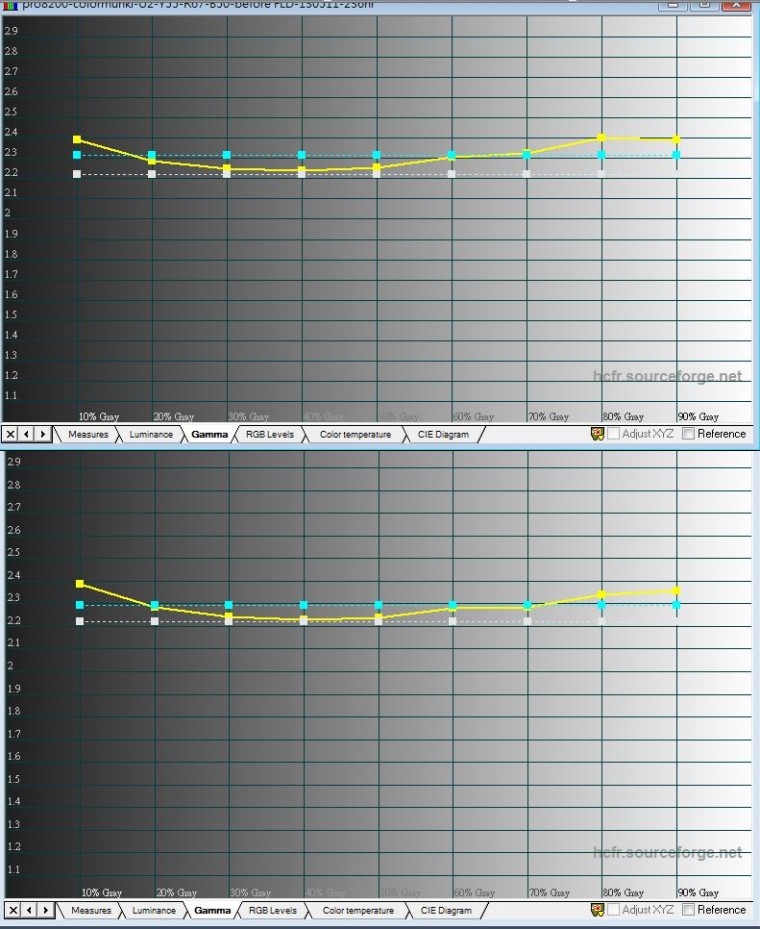

GAMA
FL-day bef002.jpg FL-day bef003.jpg

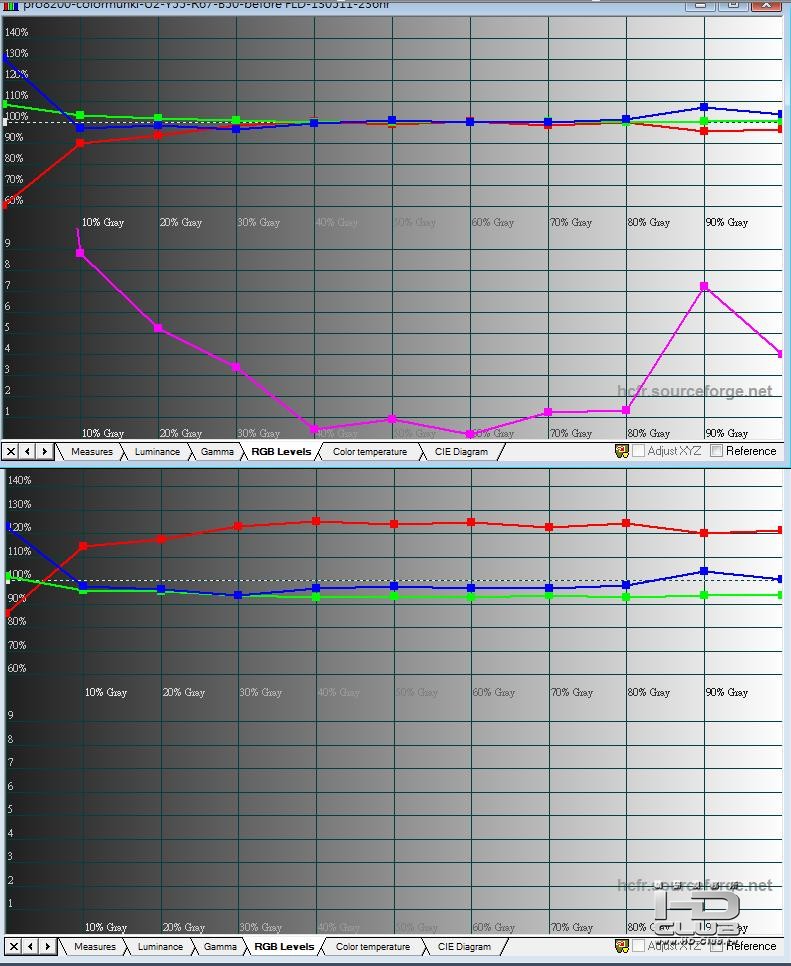

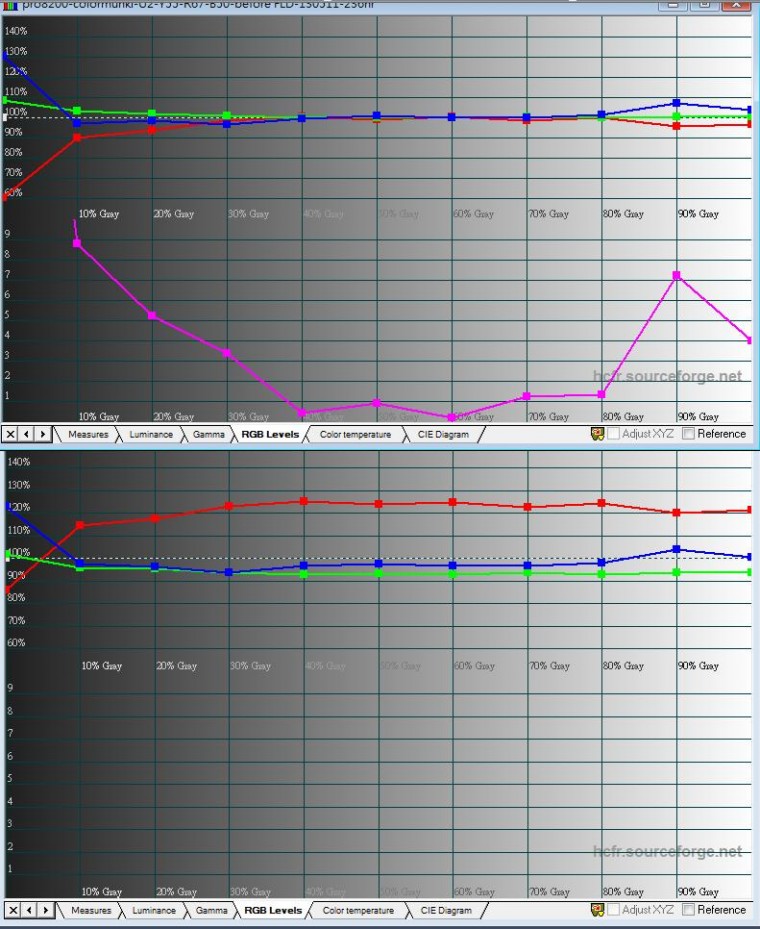

RGB
FL鏡有濾掉比較多藍色跟綠色的效果
FL-day bef004.jpg

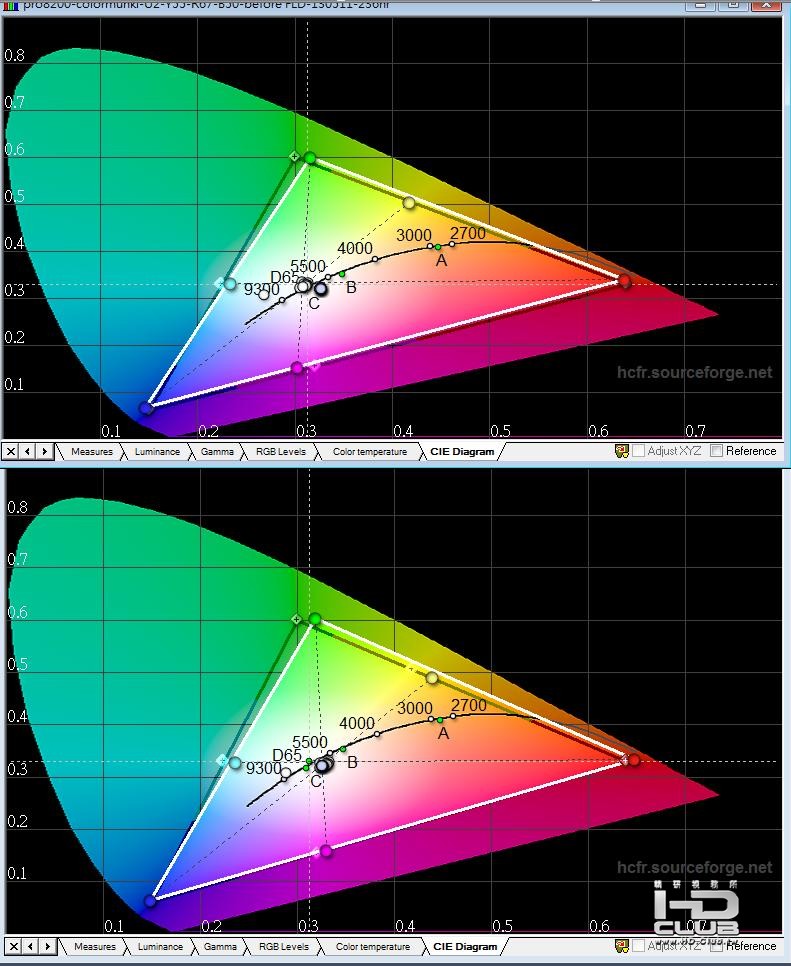

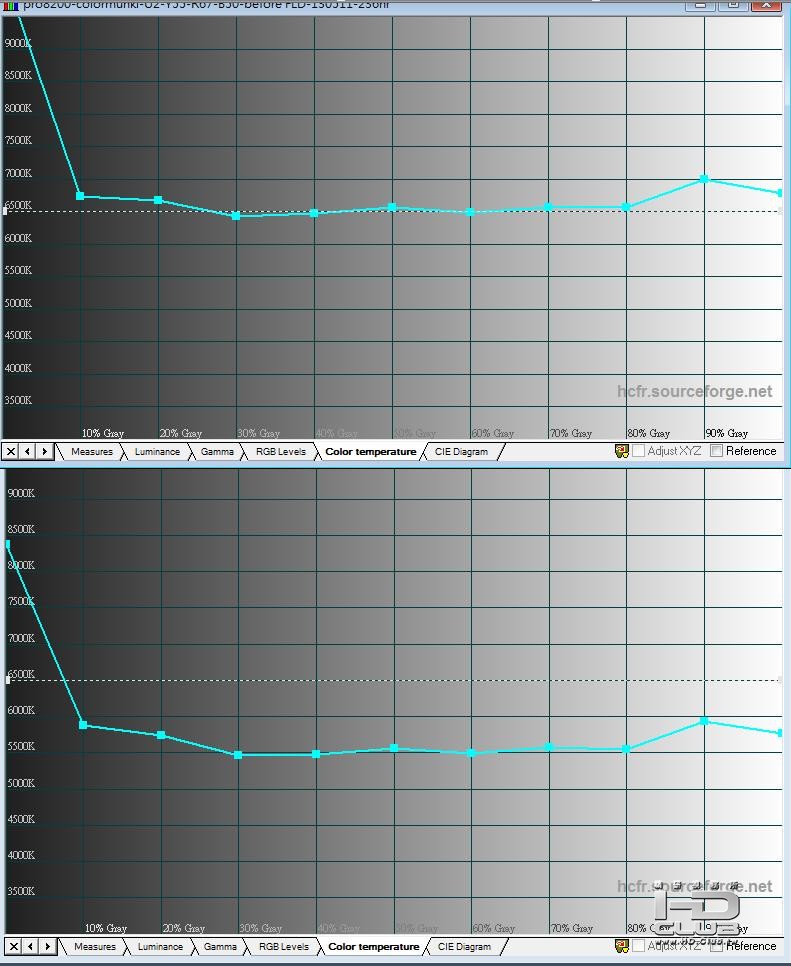

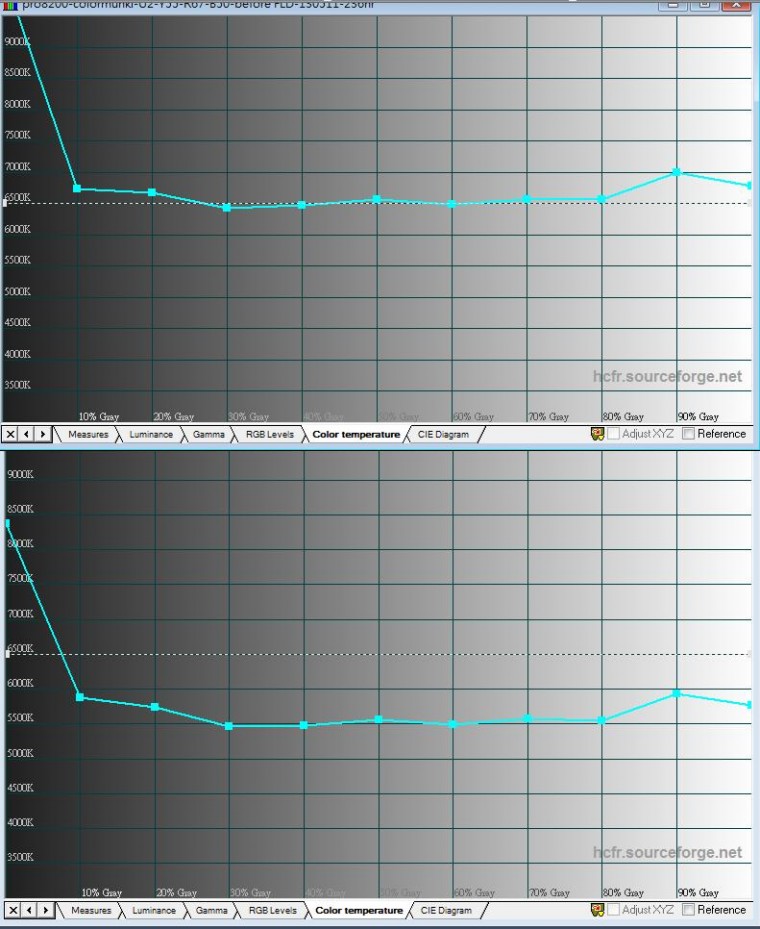

色溫明顯由6500K降至5500K
所以也有所謂色溫鏡專門用來降色溫的

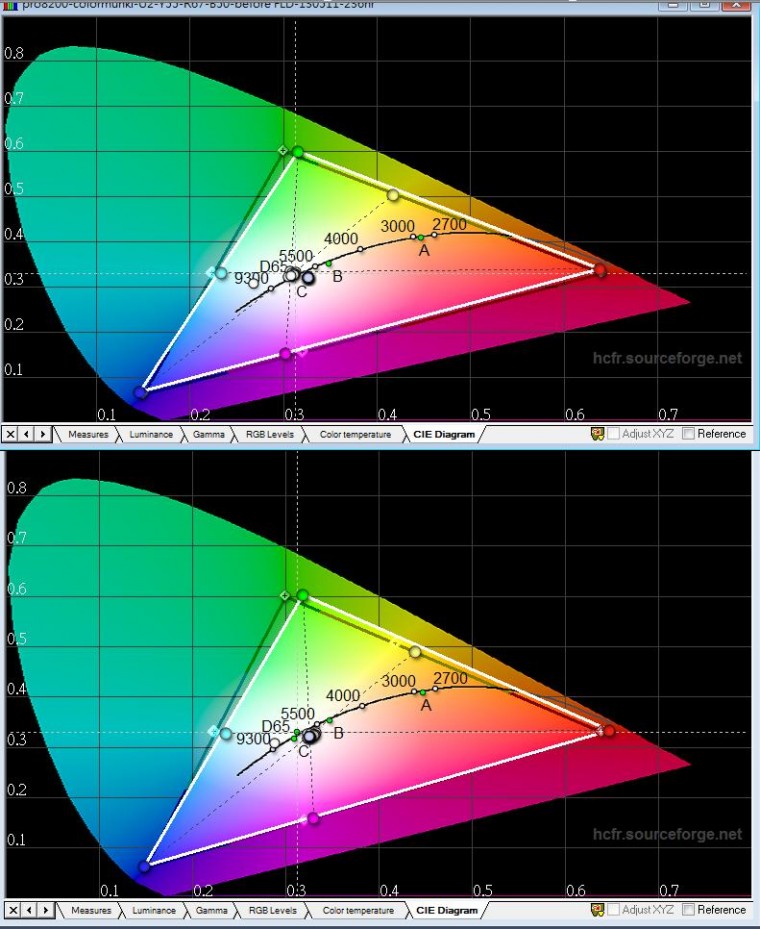

FL-day bef005.jpg
FL-day bef006.jpg

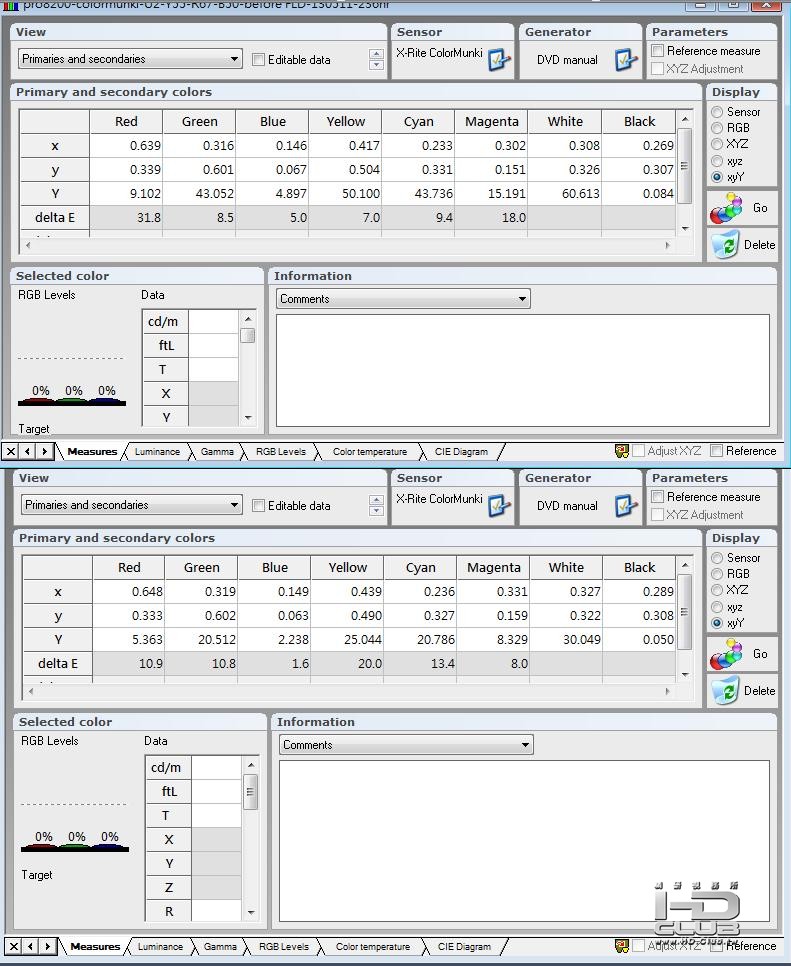

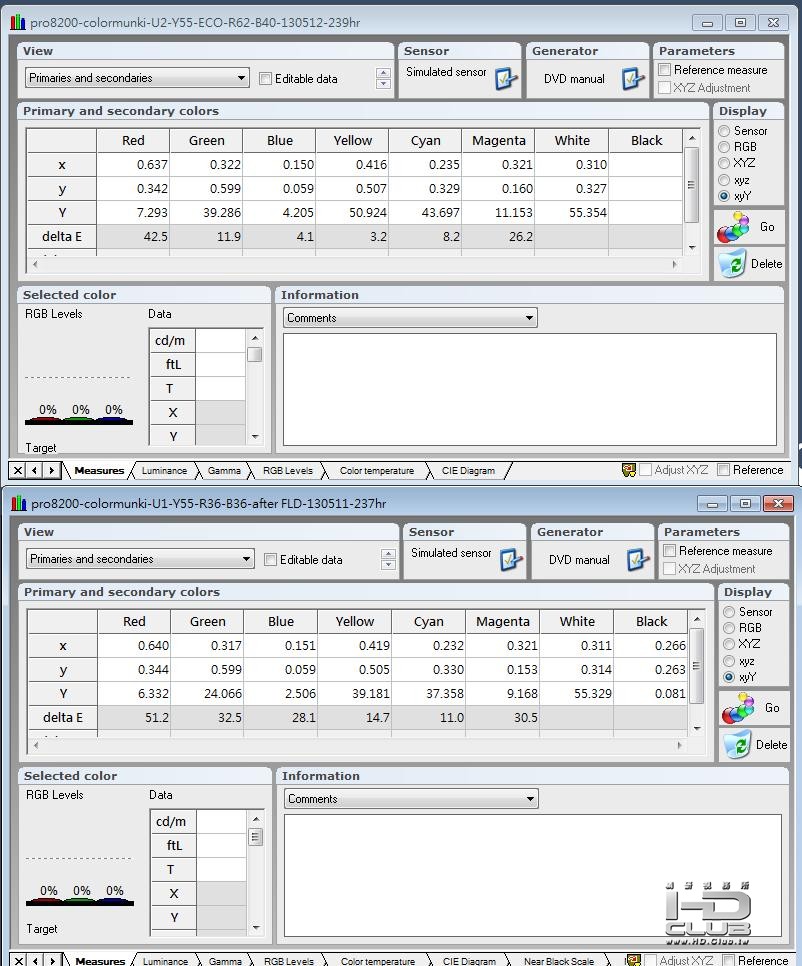

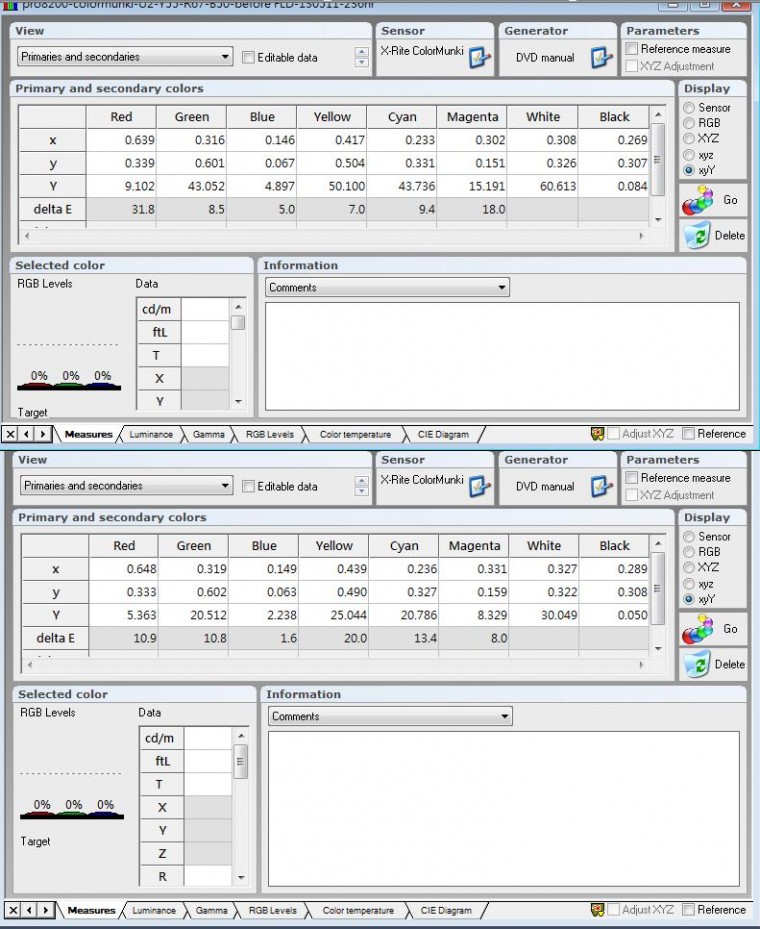

加了濾鏡六色DeltaE表現不太好但是因為還沒調整所以並不會差太多

FL-day bef007.jpg

回覆 支持 反對

使用道具 檢舉


發表於 2013-5-13 01:12:06 | 顯示全部樓層

RE: Kal的HCFR終極灰階及色彩校正手冊(原創翻譯)

cnnd 發表於 2013-5-13 00:45
FL-DAY濾鏡直上PRO8200未調整之數據
距上次調整約150hrs

FL-DAY濾鏡直上PRO8200調整後之數據
由於亮度大幅縮減,必須關閉ECO模式,風扇轉速變高了些

乾脆濾鏡再拆下來重新調整之後來PK
濾鏡前後比較

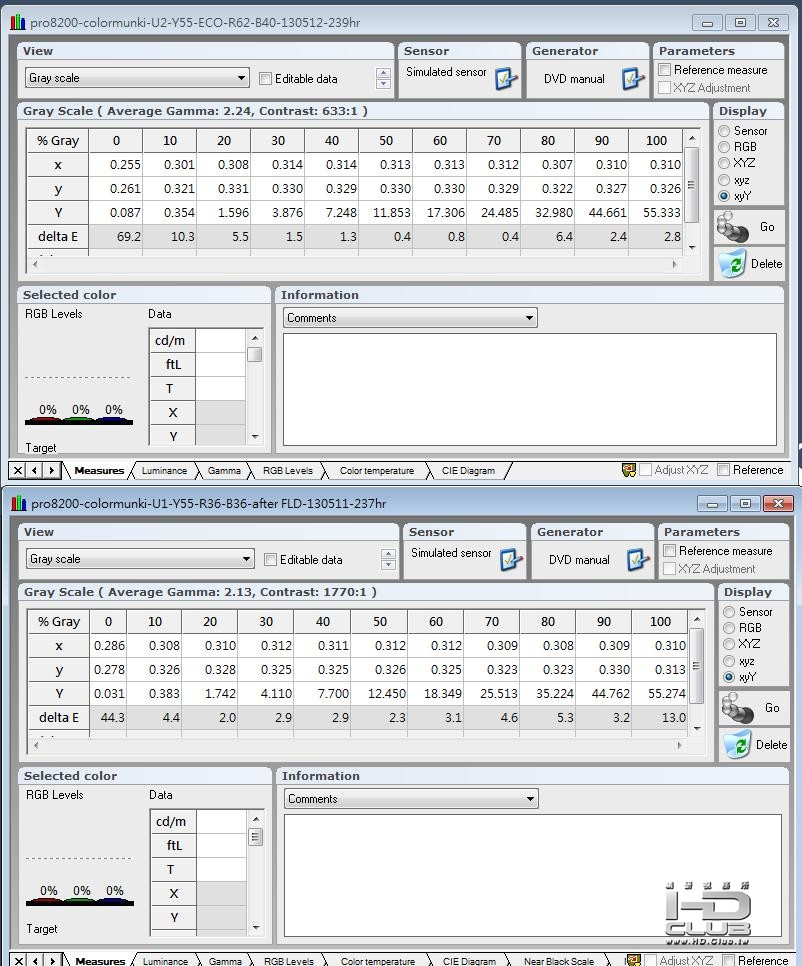

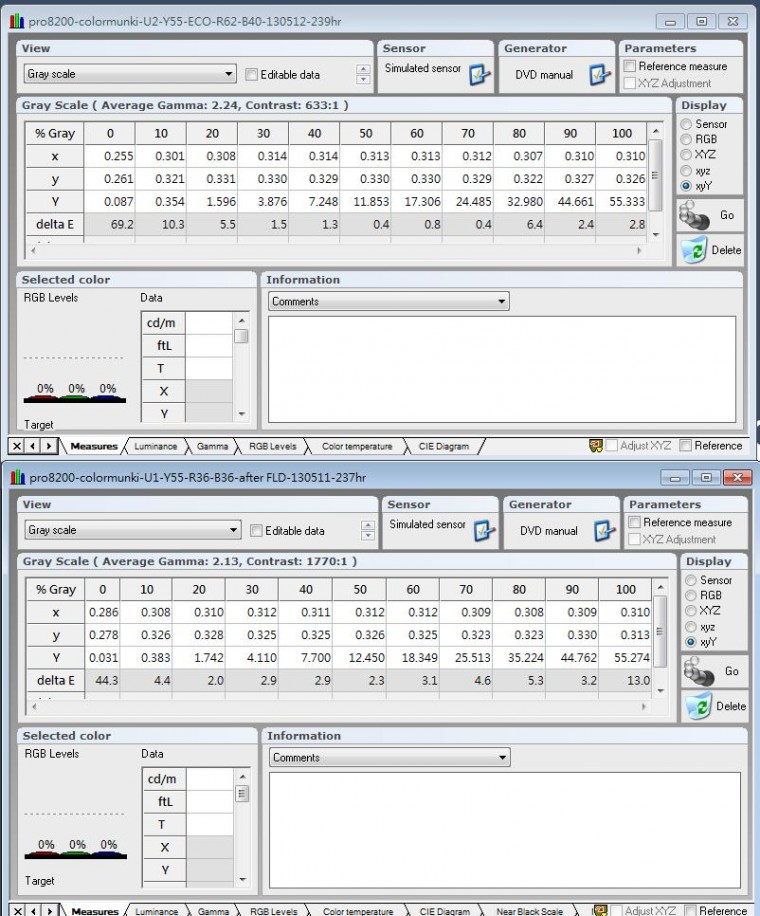

灰階
未裝濾鏡30%~70%還不錯,裝了之後對比激增至1770,減光效果明確
FL-day after adj001.jpg

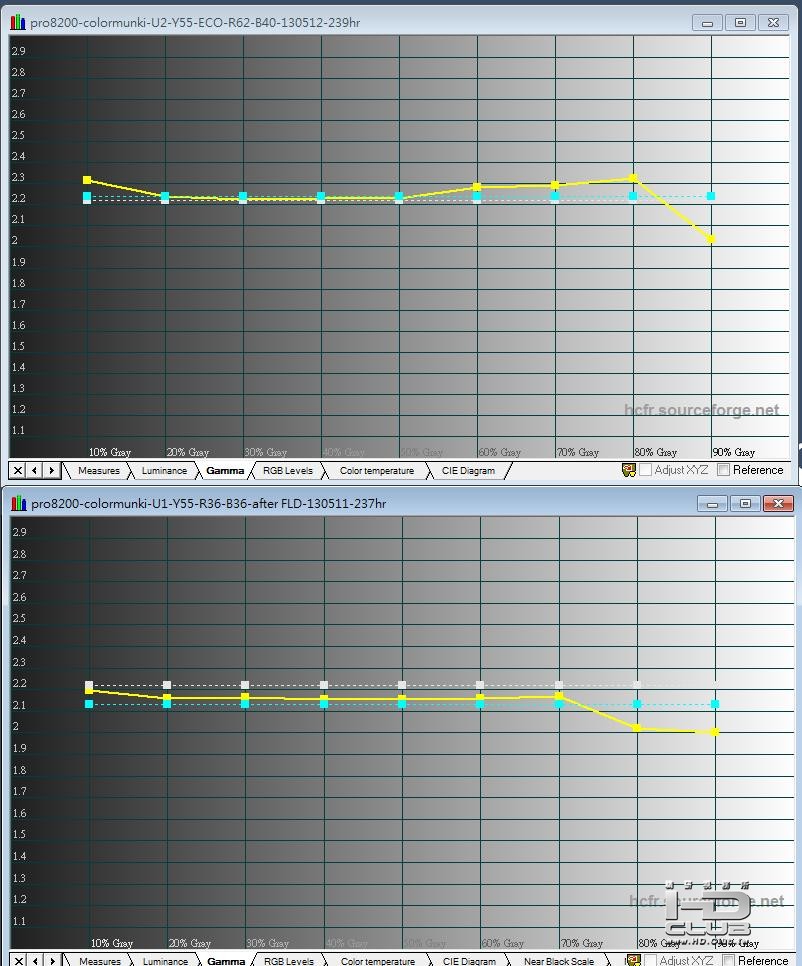

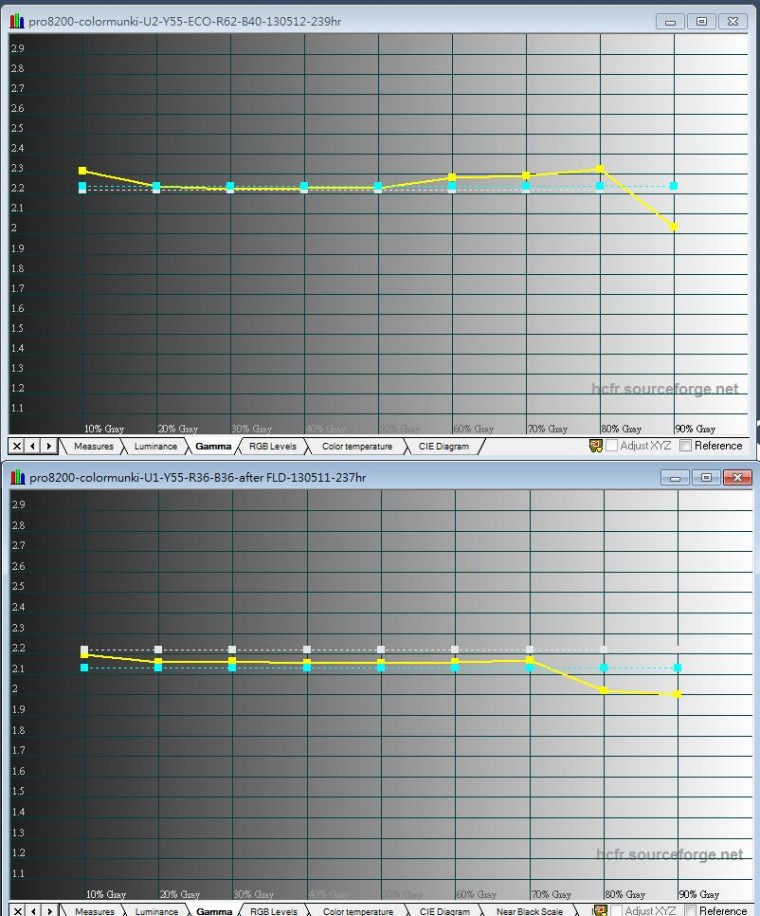

GAMA
裝濾鏡後紅藍色爬升較慢所以GAMA低一些
FL-day after adj002.jpg FL-day after adj003.jpg

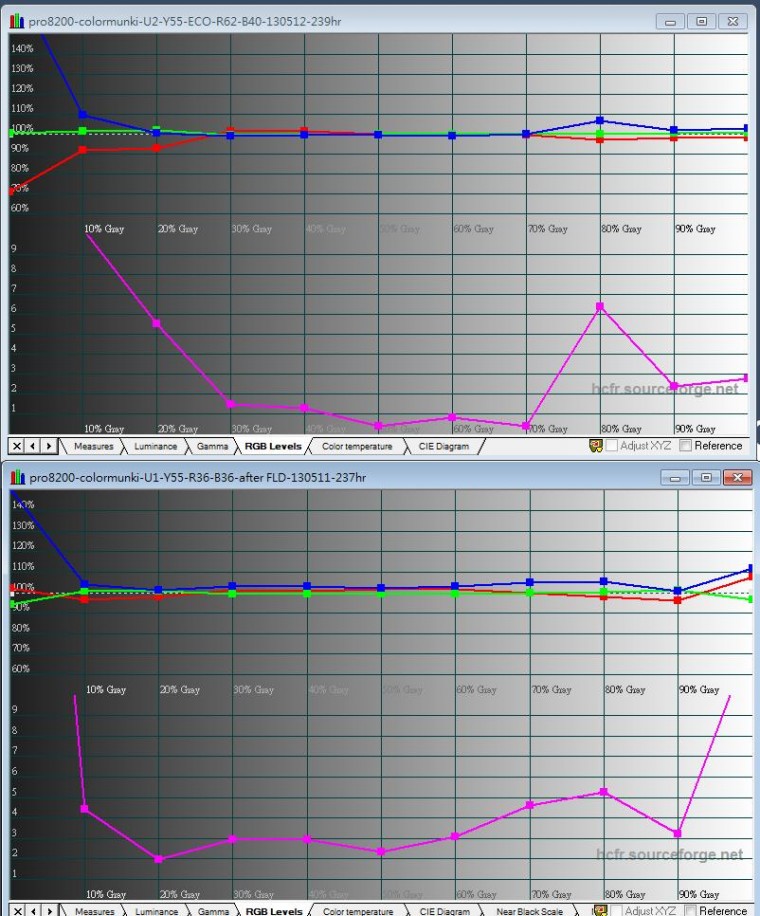

RGB
加FL鏡灰階DeltaE也變差
FL-day after adj004.jpg

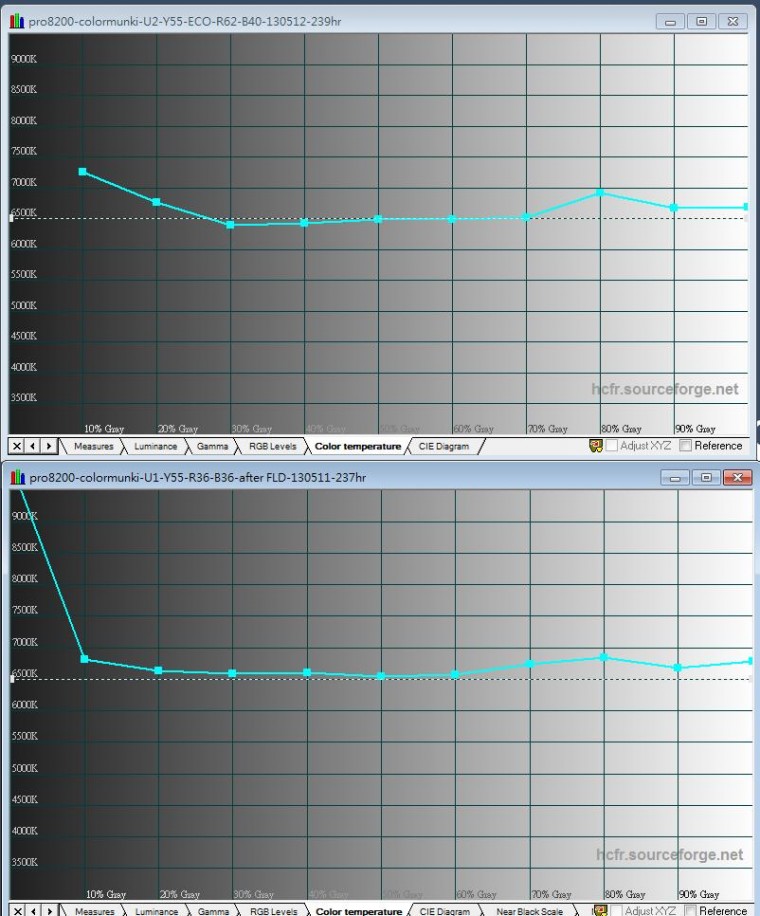

色溫
低亮度效果有出來
FL-day after adj005.jpg

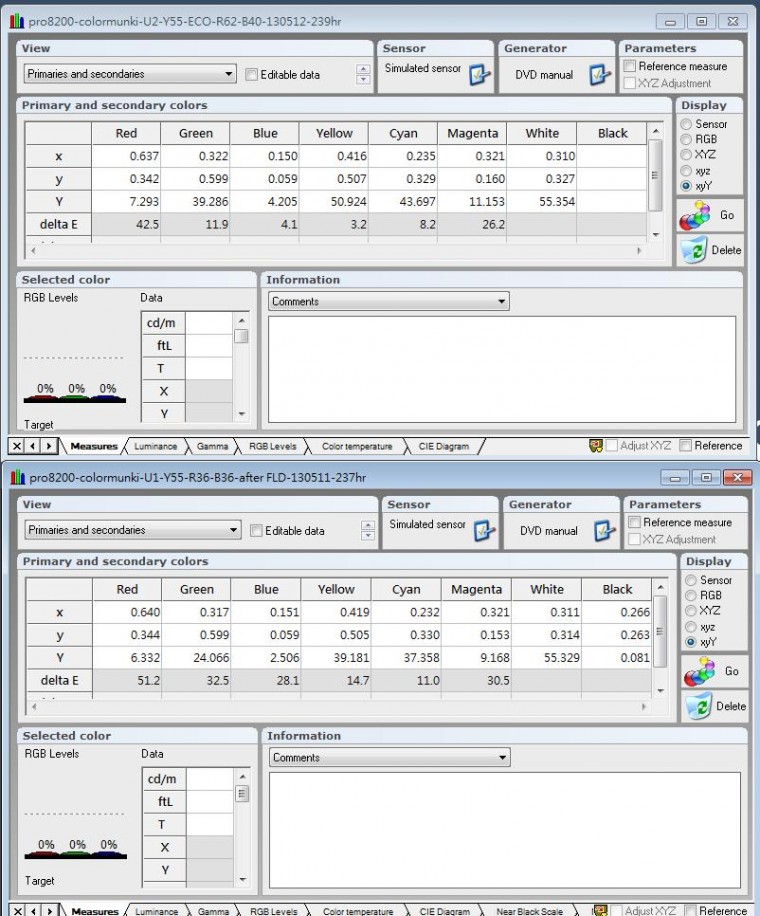

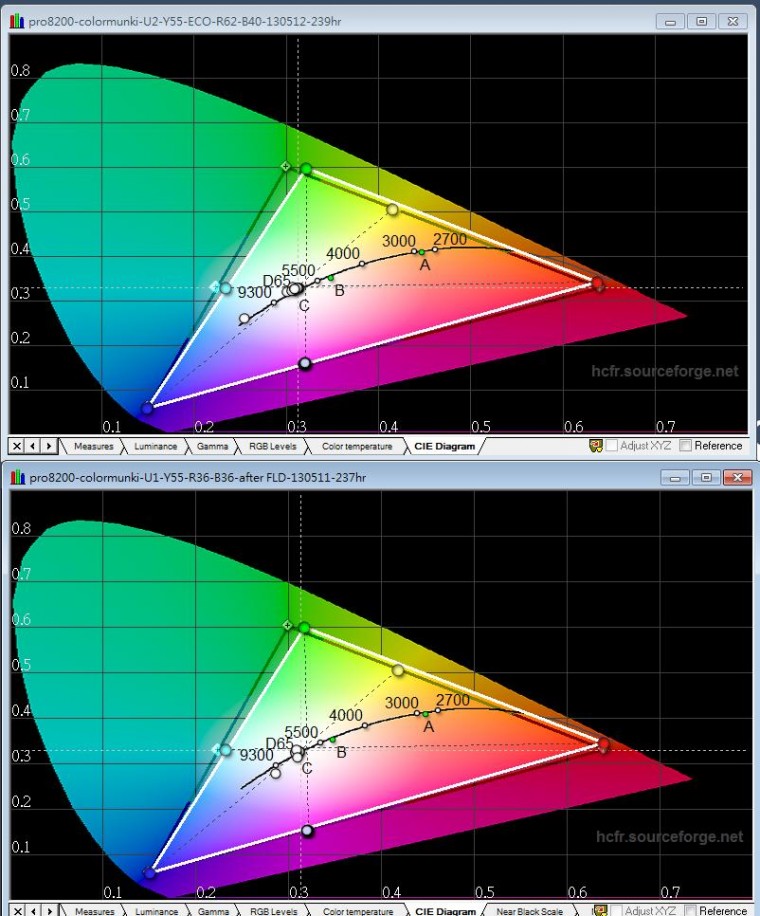

加了濾鏡六色DeltaE表現不太好
FL-day after adj006.jpg
FL-day after adj007.jpg

雖然對比增加近兩倍但是發現六色DeltaE反而全部變差
打算再裝濾鏡看能不能調好一些
再來比較實際看片子效果做取捨
回覆 支持 反對

使用道具 檢舉


發表於 2013-5-18 00:42:03 | 顯示全部樓層
cnnd 發表於 2013-5-13 01:12
FL-DAY濾鏡直上PRO8200調整後之數據
由於亮度大幅縮減,必須關閉ECO模式,風扇轉速變高了些

後來再調之後發現也好不到哪裡去

而且可能因為拉高光輸出
造成綠色明顯過多
有嚴重色偏可以肉眼察覺出來

所以最終還是放棄使用FL濾鏡
回覆 支持 反對

使用道具 檢舉


發表於 2013-10-17 15:55:49 | 顯示全部樓層
本文章最後由 花見小路 於 2013-10-17 15:56 編輯

前言的部分:

這份手冊適合我嗎?

這份手冊適合想要從任何電視投影機獲得絕對最佳畫面的家庭劇院玩家。它會告訴你如何儘可能在不同科技的顯示器上(電漿,LCD,DLP,SXRD,LCOS,LCOS,CRT等)獲得最正確的色彩。

LCOS重複了一次
回覆 支持 反對
