[教學] 使用EDIUS 編輯3D (Stereoscopic)影片

[複製連結]

發表於 2010-7-15 08:06:12 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登入 才可以下載或查看,沒有帳號?註冊

x
How To Edit 3D (Stereoscopic) Video Using EDIUS
June 2010

You can easily edit 3D (stereoscopic) Left-eye/Right-eye video footage using the Grass Valley™ EDIUS® multi-format nonlinear editing system without the Left-eye/Right-eye clips going out of sync.

Overall Workflow
Place Left-eye (L) and Right-eye (R) footage into a source (sub) sequence •
Drag the source sequence from the bin to the main sequence•
Edit the main sequence as normal, previewing only the R source•
Apply a side-by-side picture preset on L and R tracks in source sequence •
Export the main sequence •

Setup

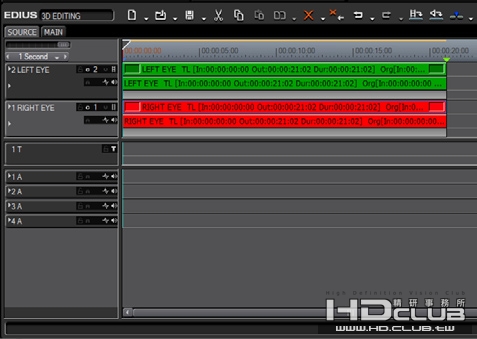

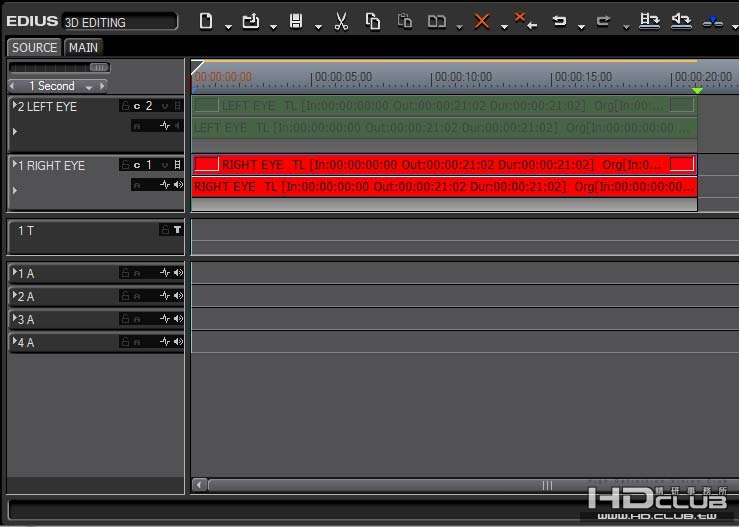

First, name the tracks, to differentiate Left-eye and Right-eye channels
(Example: Track name for 1VA = 1Left, track name for 2VA= 2Right.)
Adjust and place Left-eye and Right-eye clips on the timeline, according to their timecodes
After registering the Left-eye and Right-eye videos in the Bin, change to Multi-cam mode.

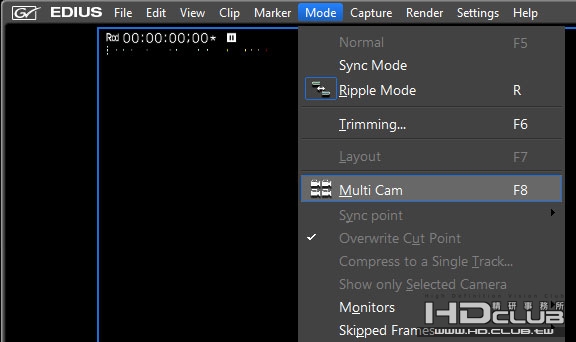

Choose “Mode” from the menu bar, then select “Multi-cam.”

Setup (cont.)
Set Multi-cam Mode to two screens, and make sure that you can see both left and right screens at the same time.

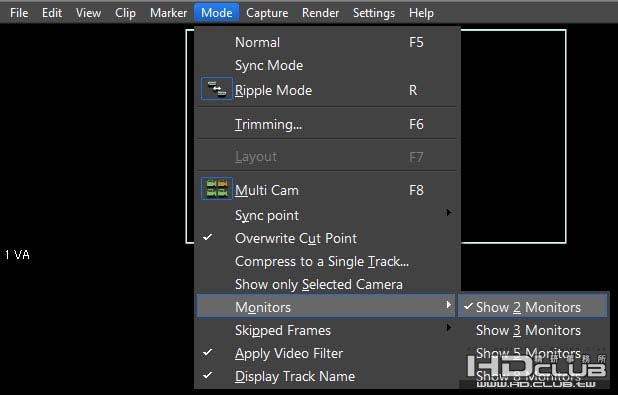

Select “Mode” from the menu bar > “Monitors” > “Show 2 Monitors.”

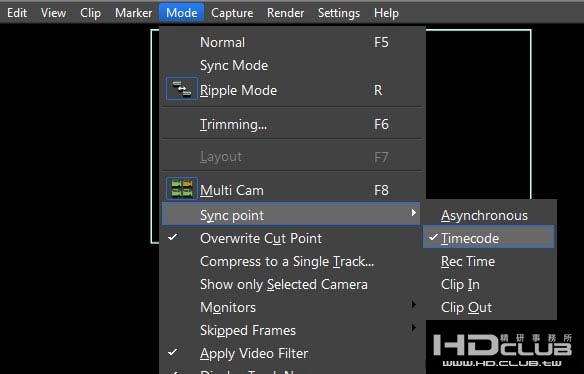

Choose “Mode” from the menu bar again, then “Sync Point”, and make sure that “Timecode” has been selected. If not, select it.

Now, if you select the Left-eye and Right-eye clips in the Bin, and place them on the timeline, the clips will be synchronized by their timecodes.
In the event that the clips do not have timecodes, you must manually adjust the two clips on the timeline.

Editing

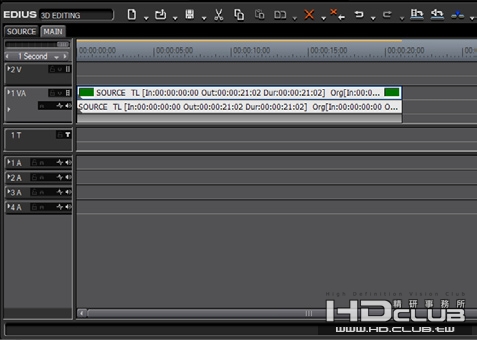

Once the clips have been synchronized in Multi-cam mode, drag the source sequence from the bin to the main sequence.


Using Effects
In general, it is not advisable to use effects other than color correction-related effects.
For more information, please refer to the FAQ section in this document.

Checking Left-eye and Right-eye Clips
If you want to see the Right-eye clip only, you have to disable the Left-eye channel. This is because the top clip (Left-eye) always has priority.

Editing (cont.)
Viewing Clips Side-by-Side
After the sequence has been edited, the Left-eye and Right-eye clips must be viewed Side-by-Side.

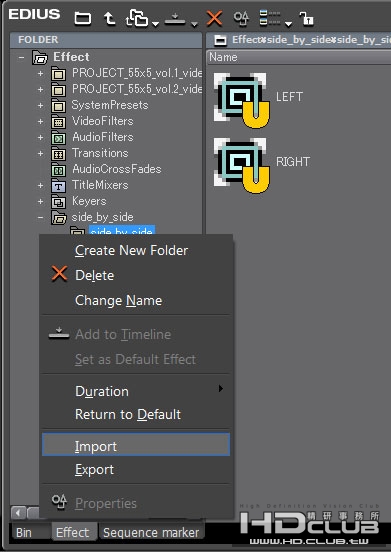

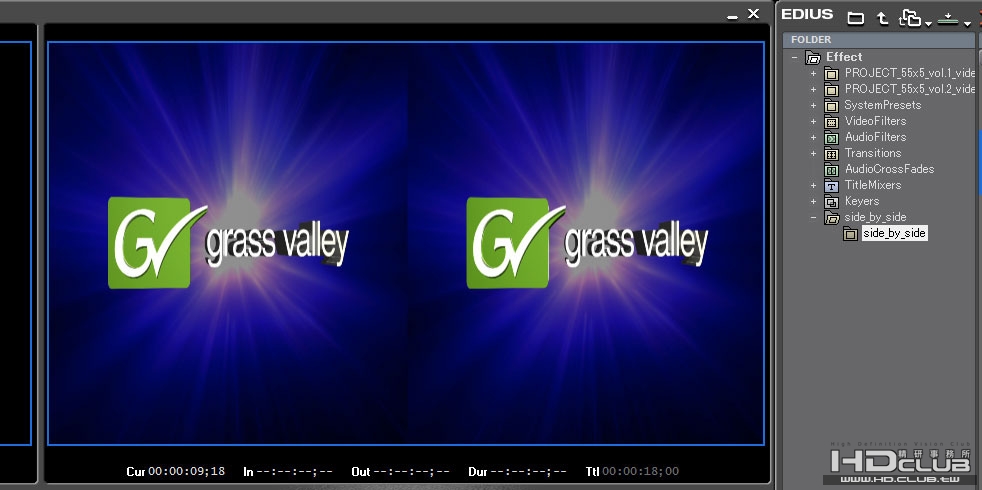

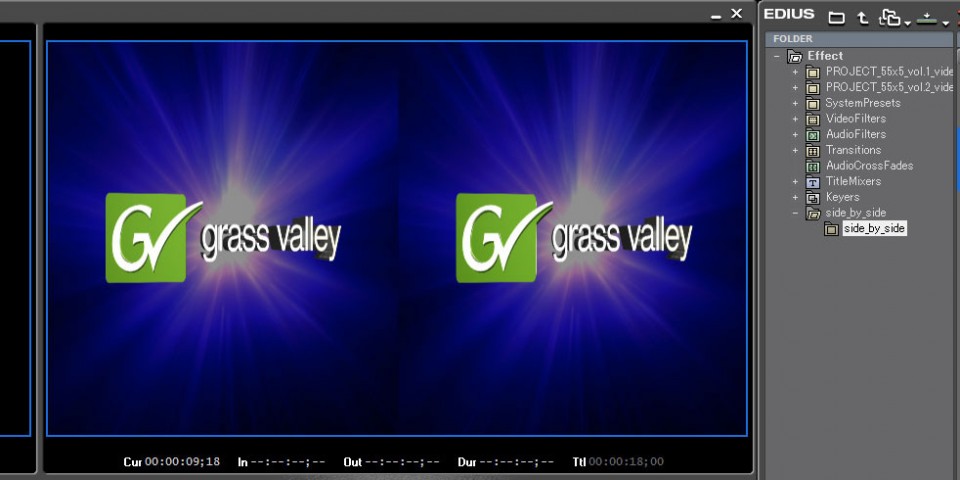

First, import the Side-by-Side preset into the effects folder.
Left-click the Effect pallet, select “Import”, and open “side_by_side.tpd.”


Explanation of the Side-by-side Preset
Left-eye (Left camera) Layout: LEFT
(Anchor: x=-50% position: x=-50%, size: x=50%, deselect “Preserve frame aspect”)

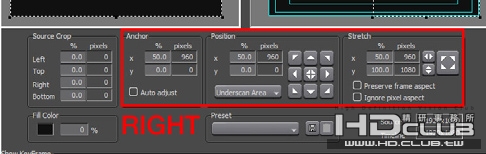

Right-eye (Right camera) Layout: RIGHT
(Anchor: x=50% position: x=50%, size: x=50%, deselect “Preserve frame aspect”)
EDIUS_3D_Editing_AppNote_img_8.jpg EDIUS_3D_Editing_AppNote_img_9.jpg

Editing (cont.)
Next, open the source sequence, and apply the Video Layout preset “LEFT” on the clip for the Left-eye, and “RIGHT” on the clip for the Right-eye.
Now, if you return to the main sequence, you should be able to see the edited video Side-by-Side.

If you need to edit the video after the Side-by-Side layout setting has been applied, remember to remove the Side-by-Side layout settings first!

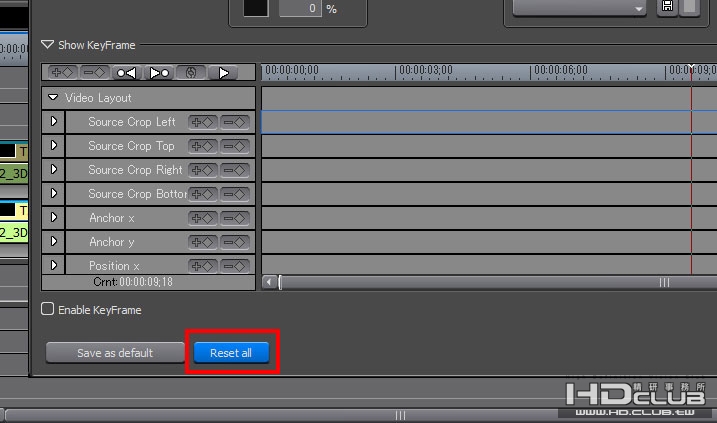

To do this, open the source sequence, choose each clip, select the “Video Layout” setting from the effect pallet, and select “Reset all” button on the bottom left side of the window to clear the settings.

The edited main sequence video will be the final Side-by-Side product.
To export the Left-eye and Right-eye clips separately, reset the Side-by-Side setting, as explained above, and export each individual clip separately.

FAQ
Q1)Can you place graphics and text in the video?
A1) It is not advisable to do so. Even if you place the exact same graphic or text in each of the clips, it will look as if it is placed very far away, and can cause viewer discomfort.However, this problem may be avoided by carefully moving the text or graphic from one clip, and adjusting the depth (this, along with color correction of the video, can only be done manually). If you must place text or graphics on the video, first remove the Side-by-Side settings from the source sequence, and create individual screens for the left-eye and right-eye views. Next, select the entire Left-eye clip, right click “Add to the Bin as a Sequence” > “Choose Clip”. That will create a separate sequence for the Left-eye view. After doing the same for the Right-eye view, place each of the new sequences into the source sequence and apply the Side-by-Side preset. The video should be able to properly place the graphic or text on the screen.

Q2) Can you use dissolve or other transitions, instead of just cutting the clips?
A2)When two 3D clips with different depths are transitioned, the resulting effect can result in viewer discomfort. For this reason, dissolves or other transitions are not recommended.

Q3)What happens if the tracks are out of sync?
A3)Since the Left-eye and Right-eye images do not properly align, the brain cannot properly process the image, thus the resulting image can cause viewer discomfort.

Q4)Is the 3D video played back using EDIUS hardware automatically recognized by the TV as 3D?
A4)No. You must be able to set the television to 3D (Side-by-Side) mode.

Q5)How do I play back the finished video?
A5)Using a 3D television:
Connect the 3D television using the Grass Valley HDSTORM• ™ or HDSPARK™ HDMI outputs for EDIUS
Set the television to 3D mode (refer to the TV manual)•
Play back the Side-by-Side video from the EDIUS timeline•
On compatible PC monitors:
PC monitors support not only Side-by-Side, but also • individual Left-eye and Right-eye video channels, so you can play back the video once the correct format has been chosen.


SALES
Local and regional sales contacts can be found by visiting www.grassvalley.com/sales

SUPPORT
Local and regional support contacts can be found by visiting www.grassvalley.com/support

© Copyright 2010 Thomson. All rights reserved. EDIUS is a registered trademark and Grass Valley, HDSPARK, and HDSTORM are trademarks of Grass Valley, Inc. All other tradenames referenced are service marks, trademarks, or registered trademarks of their respective companies. Specifications subject to change without notice.
PRV-4089M

PRV-4089M_EDIUS_3D_Editing_AppNote.pdf

1.11 MB, 下載次數: 68

評分

參與人數 1名聲 +5 精幣 +5 收起 理由
namo + 5 + 5 快拿筆記學起來

查看全部評分


 樓主| 發表於 2010-7-15 08:28:13 | 顯示全部樓層
原始文件pdf檔重新編輯上傳。
如有能力的人可以幫忙翻譯為正式的中文,將可造福不少人。

以下為Google翻譯:

如何編輯的3D(立體)視頻使用的EDIUS
2010年6月

您可以輕鬆編輯的3D(立體)Left-eye/Right-eye錄像採用草谷的EDIUS ®™多格式非線性編輯系統,並沒有走出去的Left-eye/Right-eye剪輯同步。

整體工作流程
地方左眼(L)和右眼(R)的片段到源(分)序列•
拖動源序列的bin到主序列•
編輯主序列正常,只有預覽的R源•
申請一個側面的側圖片預設的L和R跟踪源序列•
出口的主要序列•

格局
首先,名稱的軌道,以區分左眼和右眼渠道
(例如:軌道名稱 1VA = 1Left,曲目名稱為 2VA = 2Right。)
調整和地方左眼和右眼剪輯的時間軸,根據他們的時間碼
註冊後的左眼和右眼的影片在斌,更改為多凸輪模式。
選擇“模式”,從菜單欄,然後選擇“多凸輪。”



安裝程序(續)
設置多凸輪模式兩個屏幕,並確保你可以看到左,右屏幕在同一時間。
選擇“模式”從菜單酒吧>“”監視器“>”顯示 2台顯示器。“


選擇“模式”再次從菜單欄,然後“同步點”,並確保“時間碼”已被選中。如果不是,選擇它。

現在,如果你選擇的左眼和右眼剪輯在斌,把它們的時間表,將同步剪輯他們的時間碼。
假如沒有的剪輯時間碼,你必須手動調整的兩個片段的時間表。

編輯
一旦剪輯已同步在多凸輪模式下,拖動源序列的bin到主序列。




使用效果
在一般情況下,不宜使用效果比其他顏色校正有關的影響。
欲了解更多信息,請參閱常見問題解答部分本文件。
檢查左眼和右眼剪輯
如果你想看到右只眼夾,你必須禁用左眼渠道。這是因為頂端剪輯(左眼)始終享有優先權。

編輯(續)
看剪輯側的側
經過序列已被編輯,左邊的眼睛和右眼睛剪輯必須從側面由側。
首先,進口的副作用,端預置文件夾到的影響。
左鍵單擊托盤的作用,選擇“導入”,打開“side_by_side.tpd。”



解釋的副作用,端預置
左眼(左相機)佈局:左
(錨:x =- 50%的位置是:x =- 50%,大小:x = 50%,取消選擇“保留框架方面”)
右眼(右相機)佈局:右側
(錨:x = 50%的位置是:x = 50%,大小:x = 50%,取消選擇“保留框架方面”)





編輯(續)
接下來,打開源序列,並運用視頻佈局預設“左”的剪輯的左眼,和“右”的剪輯右眼睛。
現在,如果你返回到主序列,你應該可以看到編輯過的視頻側的邊。

如果您需要編輯的視頻後的副作用,側佈局設置已應用,記得要刪除的副作用,側佈局設置第一!

要做到這一點,打開源序列,選擇每一個片段,選擇“視頻佈局”設置從效果托盤,然後選擇“全部重設”按鈕,下方左側的窗口以清除設置。


已編輯的主序視頻將是最後的副作用,端產品。
出口的左眼和右眼分別剪輯,重置的副作用,端設置,如上所述,每個剪輯和出口分別。

常見問題
問題 1)你能在地方圖形和文本的視頻?
答1),是不宜這樣做。即使您將相同的圖形或文本精確的每個片段,它看起來好像是放在很遠的地方,並可能導致觀眾 discomfort.However,這個問題可能是可以避免小心移動的文本或圖形由一剪輯,調整深度(這一點,隨著色彩校正的視頻,只能手動完成)。如果你必須把文字或圖形,錄像中,首先消除的副作用,端設置從源序列,並建立個人屏幕的左眼和右眼的意見。下一步,選擇整個左眼夾,右鍵單擊“添加到斌作為一個序列”>“選擇剪輯”。這將創建一個單獨的序列為左眼的看法。在做同樣的右眼睛看來,每一個地方的新序列為源序列和應用的副作用,端預置。視頻應該能夠妥善地圖形或文字在屏幕上。

問題 2)你能使用解散或其他過渡,而不是只削減剪輯?
答2)當兩個三維剪輯不同深度的過渡,由此產生的效應可能會導致觀眾不適。基於這個原因,解散或其他過渡不推薦。

問題  3)的軌道會發生什麼,如果不同步?
答3)由於左眼和右眼圖像不正確對齊,大腦不能正確處理圖像,從而生成的圖像可以引起觀眾不適。

問題 4)是三維視頻播放使用的EDIUS硬件自動識別電視的3D?
答4)號您必須能夠設置電視三維(側的端)模式。

問題 5)如何完成的視頻播放?
答5)利用三維電視:

三維電視連接使用草谷HDSTORM•™或HDSPARK™HDMI輸出為 EDIUS的
設置電視到3D模式(請參閱電視手冊)•
回放的副作用,邊從 EDIUS時間線的視頻•
在兼容的個人電腦顯示器:
電腦顯示器的支持,不僅副作用,邊,但也•個人左眼和右眼的視頻頻道,使您可以播放視頻,一旦選擇了正確的格式已經。


銷售
地方和地區銷售的交往可以發現訪問 www.grassvalley.com /銷售

支持
地方和區域支持聯繫方式可通過訪問 www.grassvalley.com /支持

©版權 2010年湯姆森。保留所有權利。 EDIUS的是註冊商標,草谷,HDSPARK和HDSTORM草谷的商標,商號引用的所有其他公司的服務標誌,商標或註冊商標是其各自公司。規格如有變更,恕不另行通知。
回覆 支持 反對

使用道具 舉報


發表於 2010-7-15 09:01:03 | 顯示全部樓層
這一篇如果不置頂.. 那還有哪篇能置頂..
感謝站長分享,
讓3D後製一直TRY、一直TEST的我們有很大的幫助..
雖然目前小弟拍的3D..2266..
總之,超級大感謝的啦!!

應該給個關鍵搜尋詞:EDIUS 3D Video 讓大家更搜尋得到~~
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-7-15 09:20:15 | 顯示全部樓層

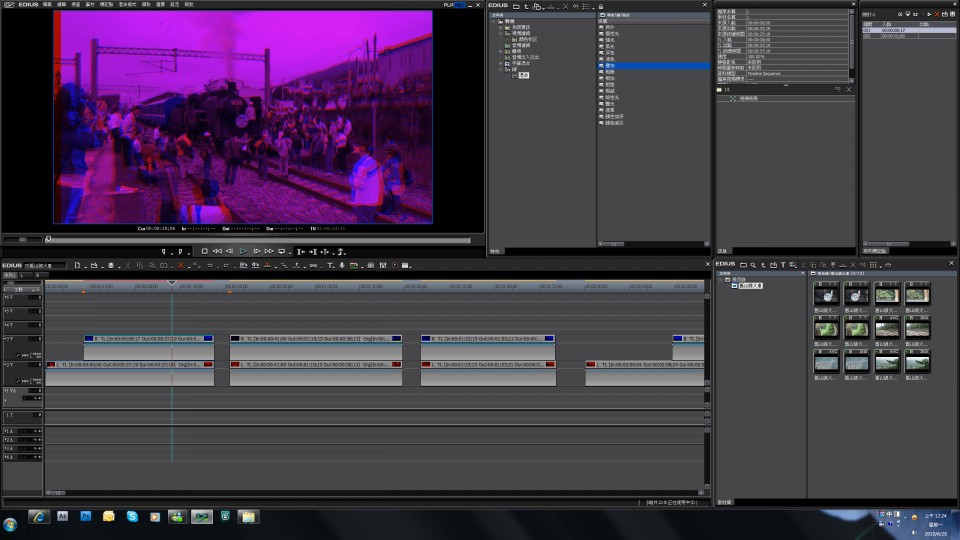

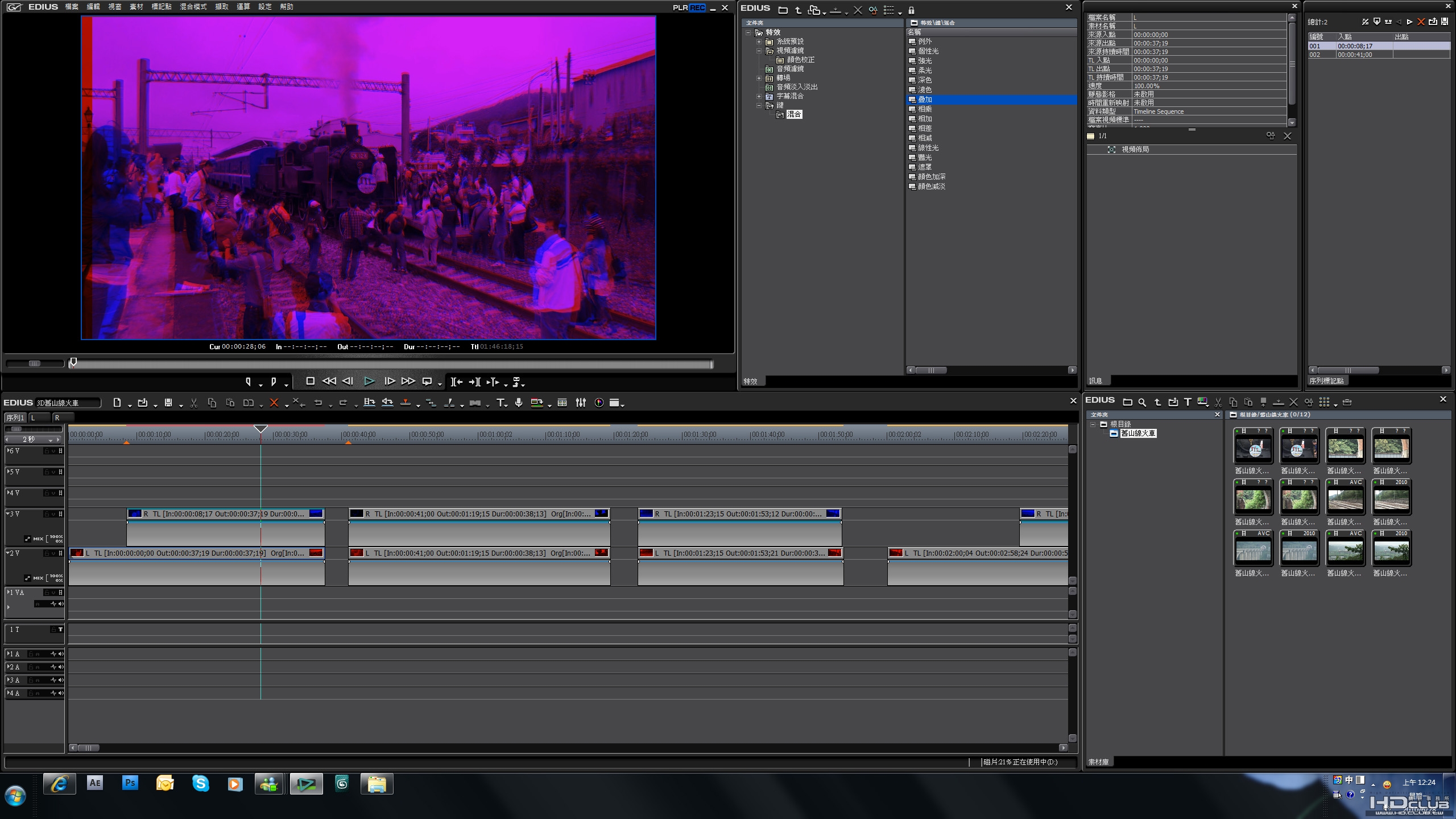

EDIUS 也可以土法煉鋼使用紅藍眼鏡剪接的。
只是效果當然沒有side_by_side來的好。


回覆 支持 反對

使用道具 舉報


發表於 2010-7-15 09:44:14 | 顯示全部樓層
本文章最後由 getrouble 於 2010-7-16 15:29 編輯

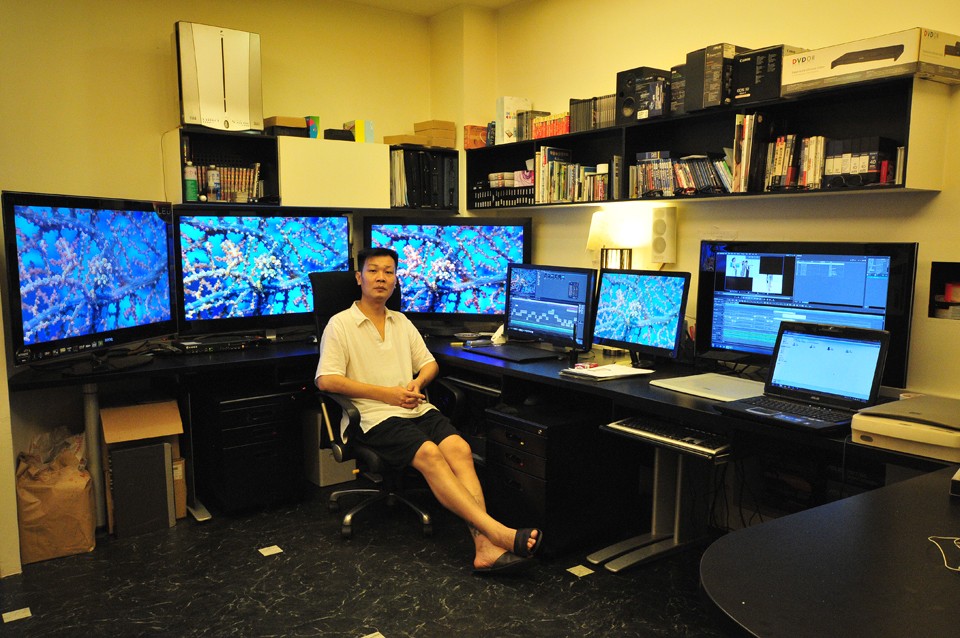

1 : 7 驚!!

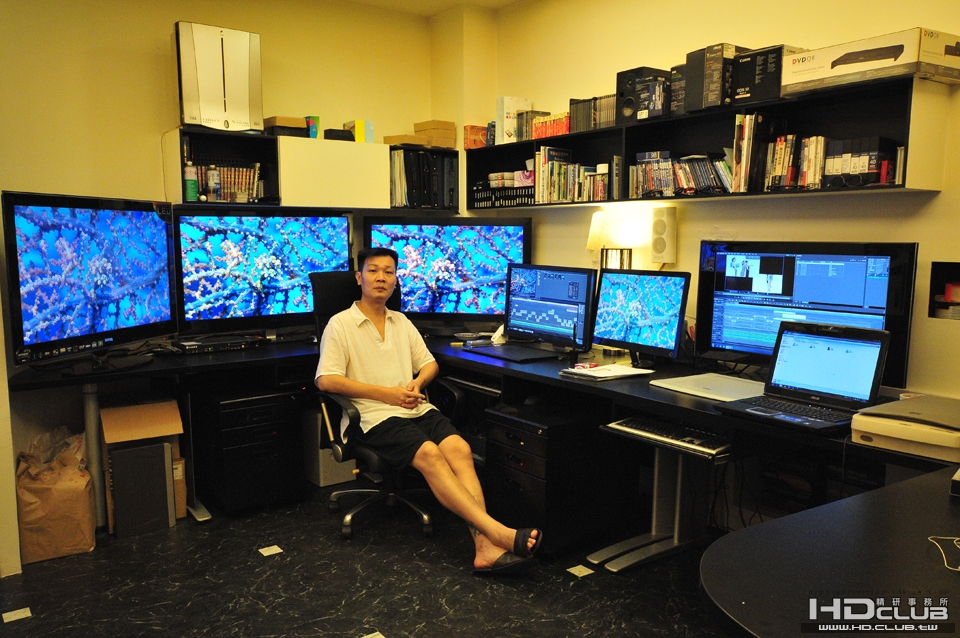

站長設備已經超乎一般剪輯室的規模!!
我可以稱 Super Editing room 嗎~~~


PS. 敝公司小角落... 顯得有點寒酸... "^_^a..

回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-7-17 14:34:24 | 顯示全部樓層
我打算買一部可以直接支援Side-by-Side 的電視就可以戴眼鏡剪接了!
不需要再用紅藍眼鏡了。
這樣應該可行吧?
目前除了三星之外,有沒有人知道還有哪幾款螢幕支援Side-by-Side模式的3D顯示?
回覆 支持 反對

使用道具 舉報


發表於 2010-7-20 15:37:54 | 顯示全部樓層
6# west

Panasonic 的 VIERA VT 3D 系列 以及 Sony BRAVIA 系列都有

可能要詢問日本原廠

在台灣這方面的資訊比較少~~
回覆 支持 反對

使用道具 舉報


發表於 2010-7-20 16:11:40 | 顯示全部樓層
站長家的規模大概可以支援發射太空梭了
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-7-24 04:12:18 | 顯示全部樓層
都還沒有人測試以上的方式剪接3D立體影片嗎?
回覆 支持 反對

使用道具 舉報


發表於 2010-7-26 15:51:55 | 顯示全部樓層
本文章最後由 pp300 於 2010-7-26 15:55 編輯

應該說現在從事拍攝的人不多

因為家庭影音界面還是處於2D播送的狀態

相關設備也還沒到齊

自然沒有太多人有3D剪接的迫切需要

最近在新聞上有看到霹靂布袋戲3D拍攝的新聞

有喵到好像也是用土方法

加長型快拆+並排小DV

看到一整個囧掉了~~

回覆 支持 反對

使用道具 舉報


發表於 2010-7-26 15:55:09 | 顯示全部樓層
站長家的規模大概可以支援發射太空梭了
cyd 發表於 2010-7-20 16:11


Huston, we had a problem~~

50吋以上可能會沒空間擺~~
回覆 支持 反對

使用道具 舉報


發表於 2010-12-19 21:02:39 | 顯示全部樓層
看到司令的房間照片...我要跪下來膜拜
神~ 這是神之領域啊
回覆 支持 反對

使用道具 舉報


發表於 2011-2-23 22:55:27 | 顯示全部樓層
我知道 海信 的 LED55XT39G3D 可以直接 播放 Side-by-Side模式  左右 格式的 上下格式 的 3D 电影
带3D眼睛 就 可以实现 直接 观看 3D
我这 有  我是 家电销量 的  也在研究 3D  电影 希望 能一起 交流
回覆 支持 反對

使用道具 舉報


發表於 2011-2-24 13:50:56 | 顯示全部樓層
司令家   有點像 NASA  呵呵

orz  太屌了
回覆 支持 反對

使用道具 舉報


發表於 2011-2-24 22:41:49 | 顯示全部樓層
大哥 看了你的  使用EDIUS 编辑3D (Stereoscopic)影片
我这里有个 美食从天而降  的 左右分离 格式 的 3D 资源
也想 转换 成左右格式 3D 的 但是  EDIUS 编辑3D  需要 用 EDIUS 6.0的还是 5.5 的 我这  安了 5.5 的不会用 看着 跟你 上传 的图示 不一样
特 前来 请教 下
                              往大哥 多多指教
                                                    谢谢
回覆 支持 反對

使用道具 舉報


發表於 2011-4-4 10:54:08 | 顯示全部樓層
有没有可供剪辑的3D素材,让小弟试一下。
回覆 支持 反對

使用道具 舉報


發表於 2011-9-20 02:46:07 | 顯示全部樓層
看不懂@@
回覆 支持 反對

使用道具 舉報


發表於 2011-9-20 08:42:24 | 顯示全部樓層
呂司令的剪輯室真的好大,羨慕呵。
