HTPC家庭影院电脑完全DIY手册

[複製連結]

發表於 2010-6-18 21:51:27 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有帳號?註冊

x
HTPC(Home Theater Personal Computer),即家庭影院个人电脑,是电脑和家庭影响院结合的产物。更直观的理解,就是以电脑作为信号源和处理中心的家庭影院。HTPC通常放在客厅里,作为家庭数码影音中心。电脑是可以DIY的,HTPC当然也可以DIY!
一、HTPC的显卡选购与产品推荐
  对于HTPC来说,显卡是灵魂,要组建一个性价比不错的HTPC,显卡是关键设备,同时也是HTPC搭建的第一步。也就是说,HTPC配件的搭配,最好能围绕着显卡来进行。
1.高清显卡对于HTPC的重要性
  之所以说显卡是HTPC的灵魂,主要还是因为HTPC是以电脑为信号源和处理部分的家庭影院,而显卡则将直接影响到最终的视觉效果。下面就通过认识高清技术与高清显卡,来详细了解高清显卡对于HTPC的重要性。
  (1)认识高清
  HDTV(High Definition Television),即高清晰数字电视输出技术,中文简称高清,可提供相对于传统模拟电视技术更高清晰度的图象质量。HDTV的高清晰主要表现在它支持分辨率1280×720、1920×1080,分别有720p/1080i/1080p之分。
  其中,720/1080指的是分辨率1280×720与1920×1080,而i代表隔行扫描,p则代表逐行扫描。720p与1080i的带宽是一样的,而1080i的清晰度更高,但在动态画面上表现得更流畅的则是720p。1080p则兼顾了清晰度以及动态表现的要求,也就是FULL HD,即全高清。
  (2)高清与全高清显卡
 所谓高清显卡,顾名思义,就是可以进行高清视频播放的显卡,一般来说满足三个条件即可称为高清显卡:GPU支持H.264和VC-1硬件视频解码;显卡支持1920×1080(1080p)格式视频输出;显卡支持16:9宽频显示输出。

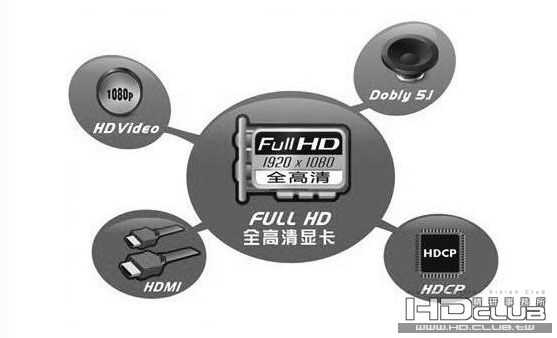

  在高清显卡的基础上,如今的显卡厂商又延伸出了全高清显卡这么一个概念。按现在的普遍说法,Full HD全高清显卡等于3个“HD”(HDMI、HDCP与HD Video)+1个“Dobly”(杜比),即Full HD全高清显卡=HDMI+HDCP +HD Video + Dobly Digtal,如图1所示。
图1

  由此可见,Full HD全高清显卡比高清显卡更完善,是在高清显卡的基础上增加了对HDMI输出能力、HDCP解码能力以及杜比音效输出能力的要求。
2.高清显卡选购的要点
  (1)接口的选择

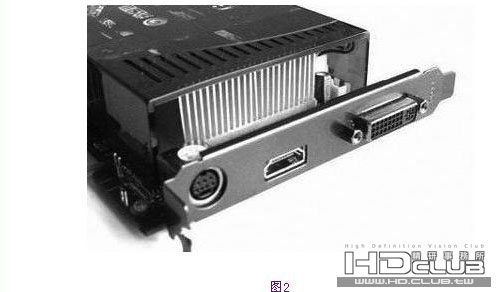

  显卡的种类有很多,但是能够与显示设备达到点对点最佳连接的显卡最好带有HDMI接口,如图2所示。用HDMI显卡连接HDMI接口显示设备时,信号来源显示HDMI,信号格式不再显示实际分辨率,而是显示“720p”、“1080i”或 “1080p”。当显卡的分辨率为1280×720及更低时,显示为720p;当分辨率超过1280×720时,则显示为1080i/
                    图2

HDMI实现方式有两种,一种是显卡原生了HDMI输出接口,另一种是通过某种转换设备实现HDMI输出,如DVI-HDMI。
  (2)不能忽视的静音功能
  由于HTPC对静音的更高需求,具备静音功能的此类显卡也是选择时的另一重点。
  静音显卡一般不采用高速风扇,都是通过被动散热设备来散热,也就是通过热管技术配合巨大的散热片或慢转速风扇排除显卡发出的巨大热量,或者只是单独的巨大被动散热片散热。
  采用热管技术的静音显卡在制造成本要高于普通显卡,所以市售价格均高于同规格显卡,但对于HTPC用户来说,这是物有所值的当然之选。
3.高清显卡推荐

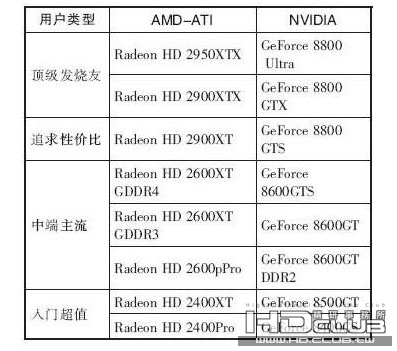

  值得推荐的显卡如下表所示:

二、宽屏液晶的选购与产品推荐
1.什么样的液晶适合HTPC

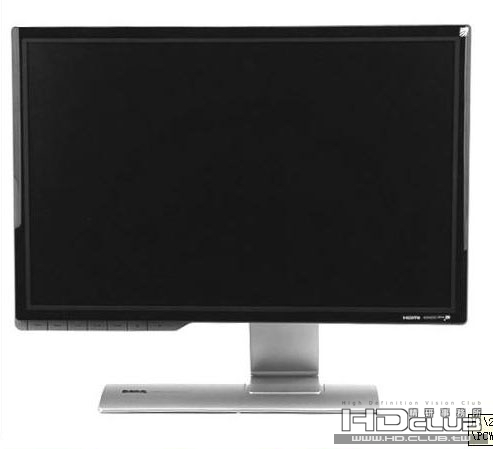

  我们之所以搭建HTPC,其中最重要的一个目的就是欣赏高清影片。而HDTV高清标准中的最高级别是1080p模式,即分辨率为1920×1080的逐行扫描模式。现在市场上主流的20/22寸LCD的最高物理分辨率只有1680×1050,不能满足1080p高清视频的满档点对点播放,目前的台式液晶显示器中只有24寸以上(包括24寸)的产品才具有1920×1200甚至更高的分辨率,才能彻底展现1080p高清视频,如图3所示。

图3
2.宽屏液晶的选购要点
  (1)输出接口
  播放HTPC,最理想的接口是HDMI接口,只有HDMI接口才能取得最佳的视频和音频传输质量。此外还应考虑接口是否支持高带宽数字内容保护(HDCP)、支持显示HDCP加密的内容,否则不能播放受保护的HDTV。
  (2)响应时间
  响应时间通常以毫秒(ms)为单位,指的是液晶显示器对输入信号的反应速度,即液晶颗粒由暗转亮或由亮转暗的时间,为“上升时间”和“下降时间”两部分,而通常谈到的响应时间是指两者之和。目前市场上的主流LCD响应时间都已经达到8ms以下,某些高端产品响应时间甚至为5ms、4ms、2ms等,数字越小代表速度越快。一般来说,选择5ms或更快的产品。
  (3)对比度
  对比度的定义为最大亮度值(全白)除以最小亮度值(全黑)的比值,对比值越大则此显示器越好。如今的宽屏液晶显示器中,对比度2000:1以上的产品不少,已经符合专业平面设计的要求。如果选择HTPC的液晶显示器,对比度在500:1是最基本的要求。
3.宽屏液晶推荐

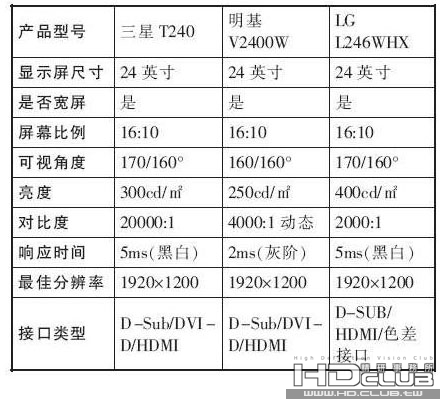

  值得推荐的宽屏液晶显示器如下表所示:

三、HTPC机箱的选购与产品推荐
  对于台式兼容机而言,机箱的选购不是什么重点,不过HTPC却不同,它具有自己的一些鲜明的特点和要求。
1.何谓HTPC机箱

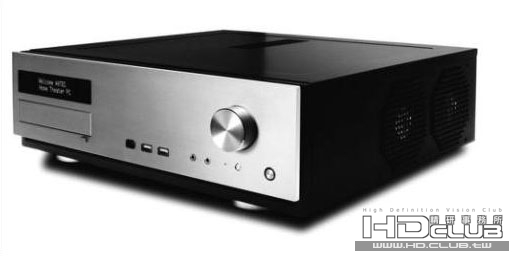

  这里所谓的HTPC机箱即HTPC专用机箱。从外型上看,它更像一台Hi-Fi设备,如图4所示。目前HTPC的机箱都是采用卧式结构,它摆放在客厅中比较方便,更适合在家庭使用,而且大多附带遥控器,方便操作,但缺点在于价格昂贵。
  HTPC机箱很多都提供远程遥控功能。它是通过遥控器操作电脑,例如执行软件、任务管理,切换视频输出等功能。这种远程遥控功能的多少取决于所使用的操作系统是否支持。Window MCE就是针对HTPC开发的,它里面的iMON 管理软件功能非常强大。
图4
2.选购要点
  (1)防辐射性能好
  家庭影院系统中还有音频、视频、输出设备等组成部分,彼此之间的距离都比较近,如果机箱防辐射功能不强,就容易出现各个配件互相干扰的情况。一般来讲,具有前置防辐射挡板、开孔尺寸符合标准、面板厚实的机箱都不错。
  (2)散热性能优秀
  一般在搭建HTPC时,CPU散热器会选择低噪音散热器,而显卡为静音设备,所以散热的重担落在机箱输入上。因此HTPC机箱的散热能力要强,但HTPC机箱的体积一般都比较小,因此尽量挑选那种机箱钢板厚实(散热好)、散热通道设计合理,具有38℃设计的机箱。
  (3)美观兼顾节省空间
  HTPC通常是放在客厅之中,因此外观必须美观大方。国际上流行的HPTC机箱大多是卧式的,这样利于摆放,节省空间,与其他影音器材(如DVD影碟机、功放机)外型相似,能够融入到客厅的大环境中。
  (4)机箱电源
  HTPC需要电源提供稳定电流,要求较高。选择额定输出功率足够大、做工、散热都较好的电源。
3.HTPC机箱产品推荐

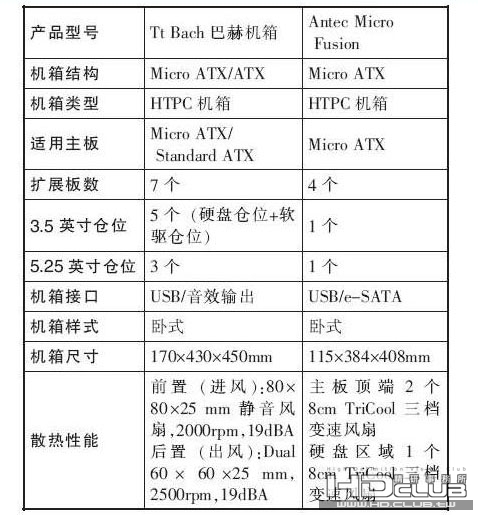

  值得推荐的产品如下表所示:

四、其他设备的选购
  若是按前面的建议选用可以独立硬件解码的高清显卡,那么CPU即使选择低端的产品问题也不大,只是在散热器的选择上,最好采用低噪音的产品。主板的要求也不高,能够支持显卡即可,不过主板的大小决定机箱,因此选择主板,应该将机箱因素考虑进去。
  HTPC的内存要求在1G以上,建议选择主流的2G内存,而硬盘则是越大越好,500G的硬盘在HTPC上只能算起步的产品,许多发烧友在选购时是按T为单位来考虑硬盘大小。
五、PC与设备间的连接

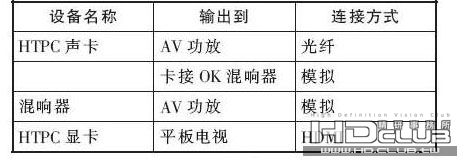

  所有设备都准备齐全后,接下来便是连接的问题。电脑家庭影院所包含的设备每个都具备多路输入/输出,连接起来纵横交错,异常复杂,为了方便大家更直观地了解HTPC与各设备间的连接方法,现以表格的形式将其归纳整理,以供参考。

1.HTPC与液晶显示器(平板电视)的连接
  视频部分的连接比较简单和清楚,所有的输出设备都输出到液晶显示器或平板电视等显示设备,只是根据接口的不同,连接方式与连线有所出入。
  (1)HDMI to HDMI

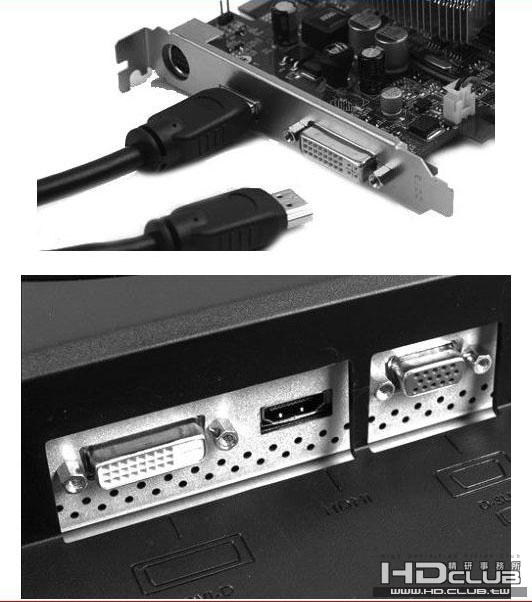

  如果采用原生HDMI方式(非DVI转HDMI方式,即显卡与显示设备同时带有HDMI接口)连接,那么过程十分方便和轻松,因为此时只需一根HDMI连线对双方进行连接即可,如图5所示。
图5
(2)DVI to HDMI

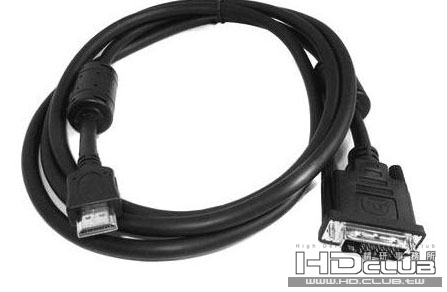

  对于没有提供HDMI接口的HTPC,则可以采用DVI-HDMI转接线或DVI-HDMI转接头来进行连接,如今许多没有提供HDMI接口的显卡也会附带此类连线,如图6所示。

图6
注意:HDMI接口最大优点是使用方便,不需要按动任何按钮就可以轻易拔下。但是,如果在开机状态下直接插上或拔下,很容易将HDMI接口的芯片烧毁。因此在拔插HDMI线的时候,千万不要热拔插。
2.HTPC与功放间的连接
  (1)确认S/PDIF输出接口
  连接功放的前提,是主板带有S/PDIF输出。如今Intel与AMD平台的主流主板的集成声卡基本都自带S/PDIF输出接口,部分产品甚至还带有S/PDIF输入接口。至于集成的声卡支不支持7.1声道倒并不是特别重要,因为我们并不会用声卡的7.1解码输出。
  需要注意的是,S/PDIF接口有两种,一种是光纤,一种是同轴,至少有一种就行了。如果主板集成的声卡没有S/PDIF输出接口,就需要单独买一块带S/PDIF输出的声卡。
  (2)准备线材

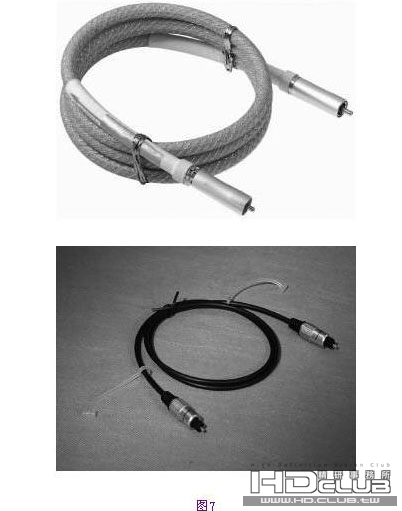

  准备一条光纤线,注意光纤接口分为大头和小头两种,要选择两边都是大头接口的。前面曾提到,S/PDIF接口有两种,一种是光纤,一种是同轴,事实上,使用同轴S/PDIF连接的方法和光纤接口方法一样,只是线材有区别而已,如图7所示。左边是同轴S/PDIF线,右边是光纤S/PDIF线。
图7
(3)进行连接
  线材连接的时候一定要注意:一端连接主板的S/PDIF输出口,一端连接功放的S/PDIF输入口。输入和输出是一定不能搞错的,否则就会反了。具体操作时,可以参照主板(声卡)和功放的接口定义进行连接。
六、高清播放软件的安装与设置
  硬件搭配安装完毕,最后一项工作就是进行软件的安装设置。当然,既然是PC,首先得安装操作系统,Windows XP、Vista均可选择,然后就可安装高清播放软件了。
  如今有不少高清播放软件可供选择,使用最多的主要有PowerDVD和KMPlayer,其中普通消费者和入门级玩家以玩PowerDVD为多,而KMPlayer则受到广大发烧友们的普遍喜欢,两者各有千秋,可以根据自身的兴趣和需求进行选择。
1.设置PowerDVD

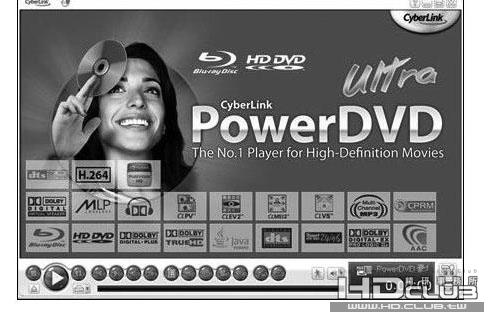

  PowerDVD之所以最受入门级玩家欢迎,主要原因是因为其基本无需设置,自带了HDTV硬件加速的编码,直接支持对H.264、VC-1、MPEG2、X264、XVID、DVIX等格式进行解压,能直接开启硬件解码,不同级加速的解码器即开即用,无需任何设置,如图8所示。
图8
PowerDVD的安装十分简单,不过需要注意的是,PowerDVD一定要优先于其他播放器安装,如果使用中出现不正常现象,有可能是解码器/分离器混乱,需重新安装。
  安装使用方便是PowerDVD最大的好处,不过也有不足和弱点。首先就是没有外挂字幕,而且它的分离器可选择的比较少,对网上下载的Remux非TS封装片源无法正常分离,更不要说播放HDrip的MKV格式,大大削弱了其可玩性,故此多适合要求不高者。
2.设置KMPlayer
  KMPlayer是一款全能播放器,其默认的设置本身就可以应对各种格式的影音文件播放,并可通过各种扩展插件来支持层出不穷的新格式。而且它拥有众多的快捷键,可以对显示大小,长宽比例,色彩随意控制。最重要的是它的分离器比较优秀,在对RMVB/RM快进或者后退时,几乎没有任何后滞和延迟,这是一般播放器无法做到的。
  (1)KMPlayer的设置
  KMPlayer最大的一个弱点就是设置十分复杂,与PowerDVD比较,这一点更加明显,下面将就KMPlayer的设置为大家一一演示。
  首先进入KMPlayer的参数选项内部,让解码器以及分离器的设置无条件使用。紧接着取消所有的默认内置解码器,使用我们自定义的解码器。选项全部不选即可。
  在选择外部视频解码器时,原先是除了默认的由libcodec.dll处理之外没有其他的可以调用,所以需点击“用户自定义外部解码器”来搜索当前系统存在的所有解码器。
  由于之前安装过终极解码软件包,系统内部含有多种解码器/分离器,只要按下“搜索并添加”就可以把所有已经注册的解码器/分离器全部找出。之后还要定义一下分离器的使用,只有正确的分离才能解码,这一步更为重要,其搜索和管理外部分离器方法和解码器一样,这里就不重复了。
  (2)KMPlayer设置H.264硬解
  H.264解码设置相对比较容易,其要求是之前一定要安装上PowerDVD 7.X的H.264解码器,另外分离器尽量不要用内置的分离器,有时候调用nero分离器或者内置的分离器,即使解码器能正常使用,但却开不了硬件加速。

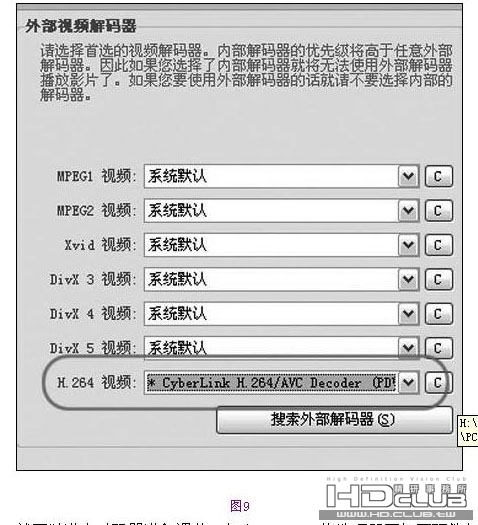

  然后选择外部视频解码器,我们先要搜索外部解码器。搜索外部解码器这一步骤会将所有外部解码器搜索出来,然后在相应的编码格式里选对应的解码器,如图9所示。H.264直接使用PowerDVD的H.264解码器可以直接开启硬件加速。
图9
然后点右边的C,就可以进去对码器进行调节,勾上USE DxVA的选项即可打开硬件加速。
  (3)KMPlayer设置VC-1硬解
  VC-1/WMV HD的情况比较复杂,首先KMPlayer要选用比较新版的,自从2.9.3.1288之后开始增加VC-1/WMV HD选项,使得KMPlayer硬解VC-1不再是梦想。
  不过首先我们要确定的是要安装了WMP11,或者WMP11里自带的解码器wmfdist-11.exe这个文件,这个解码器安装了之后,就可以在KMP里调用。

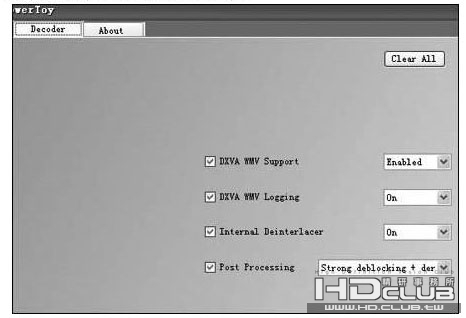

  不过在KMPlayer里是无法对WMVideo解码器进行设置的,得利用一个设置程序WMV PowerToy.exe对WMVideo解码器进行设置(WMV PowerToy.exe非KMPlayer自带程序,需从网上下载)。详细设置如图10所示即可开启VC-1加速。在最后一项是关于画质的,开启强力deblocking以及柔化色块会加重一些系统负担,但对画质的改善有利,建议机器配置较高的网友这样设置。
图10

發表於 2010-6-19 02:24:39 | 顯示全部樓層
先給你鼓勵鼓勵,提供很好的基本概念,但HTPC現在已經不是這樣組了,而且你的東西都很過時,像你建議的最佳顯卡都已經是兩年前的產品了,現在應該很難買到吧,而且也不會有人再用那種顯卡組HTPC,現在連I3都可以解次世代音效,我猜你這篇文章應該是複製別人寫的,但是沒有發現這篇文章是兩年前寫的,以上只是個人推論
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2010-6-19 08:59:55 | 顯示全部樓層
先給你鼓勵鼓勵,提供很好的基本概念,但HTPC現在已經不是這樣組了,而且你的東西都很過時,像你建議的最佳顯卡都已經是兩年前的產品了,現在應該很難買到吧,而且也不會有人再用那種顯卡組HTPC,現在連I3都可以解次世代音 ...
ken0417ken 發表於 2010-6-19 02:24

我在这里是抛砖引玉,其作用是按此步骤DIY,设备可随时间更新,但其基本原理不变。
回覆 支持 反對

使用道具 檢舉


發表於 2010-8-15 15:33:50 | 顯示全部樓層
很詳細的解說唷!可惜還不能給分
回覆 支持 反對

使用道具 檢舉


發表於 2010-8-22 21:24:06 | 顯示全部樓層
說來汗顏.原來HTPC是(Home Theater Personal Computer)的縮寫,真的是學到了.
這跟我以前的想法是一致的.原來如此啊.
回覆 支持 反對

使用道具 檢舉


發表於 2010-8-24 12:19:07 | 顯示全部樓層
1# yhg6556
先在此謝謝yhg6556版友的熱心,提供的資料可算是很全面,觀念方面也有很詳盡的解說,但在硬體方面實在是過時了點! 這樣對一些新入門的網友來說,看了可能會有些困擾,個人建議可以把概念部份分開來描述,因為概念清楚比較重要,而硬體有時間性的限制,比較不適合作為長時間的參考資料,不管是自創的還是引用一些網上的文章,本人對閣下的用心,還是表達謝意,謝謝!
回覆 支持 反對

使用道具 檢舉


發表於 2010-10-10 22:43:52 | 顯示全部樓層
强帖 感谢无私分享。。。。。。。。。

評分

參與人數 1名聲 -2 精幣 -2 收起 理由
sam -2 -2 灌水文章

查看全部評分

回覆 支持 反對

使用道具 檢舉


發表於 2010-10-13 23:57:56 | 顯示全部樓層
哇!這一篇的說明真詳細!
看來這邊真很多高手耶!
不過還滿好奇這邊的大大都是從事那些行業呀!?
回覆 支持 反對
