樓主: 真平
收起左側

[教學] Color Bar 測試圖案的解讀與用法

[複製連結]

發表於 2010-6-12 15:05:05 | 顯示全部樓層
多謝光大孫大解說, 看起來只有JVC真正在面對專業的小眾市場
它的色域矩陣轉換功能是做真的,
回覆 支持 反對

使用道具 舉報


發表於 2010-6-16 14:40:48 | 顯示全部樓層
很早期....三家電視台還沒有24小時播放時,在每天開播與收播時, 都會播放標準測試圖, 然後在當年發行的電視週刊上( 應該早就沒了吧!!) 都會刊載有正確顏色的相同彩色測試圖紙, 讓收視戶可以拿來與家裏電視實際看到的影像做比對, 如此就知道灰階與Tint是否有調整正確, 不對就自己動手調到看起來一樣即可, 這樣簡單多了.

只可惜這樣的免費服務現在都沒了...
回覆 支持 反對

使用道具 舉報


發表於 2010-6-17 02:47:40 | 顯示全部樓層
麥克兄可能跟小弟是同年代的人, 您以上描述的我都還有印象

很早期....三家電視台還沒有24小時播放時,在每天開播與收播時, 都會播放標準測試圖, 然後在當年發行的電視週刊上( 應該早就沒了吧!!) 都會刊載有正確顏色的相同彩色測試圖紙, 讓收視戶可以拿來與家裏電視實際看到的 ...
麥克 發表於 2010-6-16 14:40
回覆 支持 反對

使用道具 舉報


發表於 2010-6-17 03:00:05 | 顯示全部樓層
本文章最後由 joewang2003 於 2010-6-17 03:01 編輯

請問光兄, 像我這台 92% Dell-2707 LCD, 若要接藍光BDP,  除了 D65 or D93 white point外, 您會建議怎麼調, 看REC 709規範的片子才最ok, thanks




回JUDAS兄~

1.小弟舉的自身的案例,Rec.709規範而色溫改為D93,
42WX70只微調白平衡、色域矩陣:709、色域:標準、色管:關閉的情況下,濾片過關。

量測數據如下:
117290

2.現在市面上的廣色域液晶電視其實並不多 ...
光之白翼 發表於 2010-6-10 21:49
回覆 支持 反對

使用道具 舉報


發表於 2010-6-17 08:50:47 | 顯示全部樓層
本文章最後由 光之白翼 於 2010-6-17 11:06 編輯
請問光兄, 像我這台 92% Dell-2707 LCD, 若要接藍光BDP,  除了 D65 or D93 white point外, 您會建議怎麼調, 看REC 709規範的片子才最ok, thanks
joewang2003 發表於 2010-6-17 03:00

joewang2003兄~

Dell-2707沒有矩陣轉換功能呀?


依小弟的測試經驗來說,無法有效修正色域導致顏色過艷的廣色域機種來說,小弟本身是建議色溫可能得墊高一些,但還是得檢查一下色平衡狀況,
而您所提供的這張圖只能看見色域大小(各色的xy大概座標)而已,在不知道Y值時,小弟無法判斷色平衡情況,說真的是不好建議該如何調整。


如果是小弟本身在使用該機種的話,基本上小弟是不會接BDP去播放,
小弟會改用HTPC,然後使用微軟的mediaplayer classic,自已寫script,這樣就可以更動色域/Gamma。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-17 10:44:15 | 顯示全部樓層
多謝光大回答, 晚上我會再上傳 xyY measurement table, 再煩請您教導了

回joewang2003兄~

Dell-2707沒有矩陣轉換功能呀?


依小弟的測試經驗來說,無法有效修正色域導致顏色過艷的廣色域機種來說,小弟本身是建議色溫可能得墊高一些,但還是得檢查一下色平衡狀況,
而您所提供的 ...
光之白翼 發表於 2010-6-17 08:50
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-6-17 11:35:13 | 顯示全部樓層
請問光兄, 像我這台 92% Dell-2707 LCD, 若要接藍光BDP,  除了 D65 or D93 white point外, 您會建議怎麼調, 看REC 709規範的片子才最ok, thanks

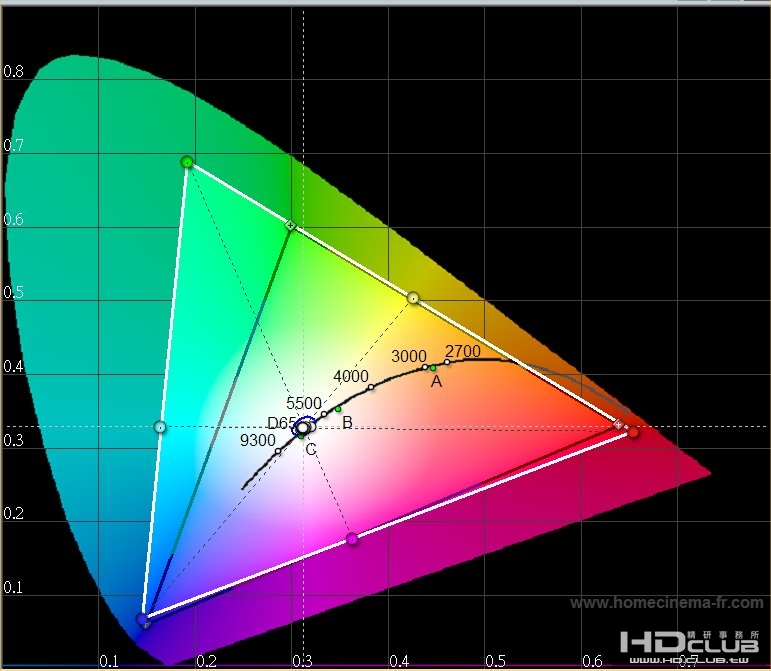

118754




joewang2003 發表於 2010-6-17 03:00


DELL的monitor印像中不是能切色域?可以的話切到srgb再校會比較好。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-17 16:42:59 | 顯示全部樓層
本文章最後由 joewang2003 於 2010-6-17 16:45 編輯

沒錯, Dell-2707 不能切到sRGB,

PS: 92%廣色域的Dell-2707, 真的很優, 原廠預設值就很接近校正後的值
      搭配有色管功能的軟體如Photoshop, 真的很爽, 譬如說編修單眼相機的
      RAW檔就可以用 AdobeRGB working space一路工作到底, 要做 sRGB  模
      擬 preview 在Photoshop上 選一下sRGB profile就好,
      Dell-2707 有接近AdobeRGB的色域範圍, 模擬sRGB 色域很ok (反之則不可能了)
      但廣色域的Dell-2707, 在HD video 撥放上就很困擾我 (NLE 調好的東東只能
       自爽, 別人的 monitor or TV 一撥就都不對味了)

        另外那些甚麼PDVD11, TMT3....等, 好像沒一家會能support icc/icm,
        或會想care 一下對色彩正確有小許需求的users!!!!


DELL的monitor印像中不是能切色域?可以的話切到srgb再校會比較好。
r88522726 發表於 2010-6-17 11:35
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-6-17 18:11:42 | 顯示全部樓層
沒錯, Dell-2707 不能切到sRGB,

PS: 92%廣色域的Dell-2707, 真的很優, 原廠預設值就很接近校正後的值
      搭配有色管功能的軟體如Photoshop, 真的很爽, 譬如說編修單眼相機的
      RAW檔就可以用 AdobeRGB work ...
joewang2003 發表於 2010-6-17 16:42


目前就我所知應該是沒有支援icc的播放軟體才是,之前有網兄說有,但他是用標準色域的顯示器,我覺得是只有做到色管3c中的第1c,calibration,並沒有做到後2c,也就是真正套icc的部份,但後續他沒意願試下去,我個人是沒設備找答案,所以就此打住了。但基本上用htpc加上mph,然後寫一段script是可以解決廣色域播放的問題,這是目前我唯一知道的方法。這是當初一堆國外網友解決jvc前幾代機器沒有色管的手法。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-21 18:40:50 | 顯示全部樓層
本文章最後由 joewang2003 於 2010-6-21 18:46 編輯

以下是Dell-2707 調校 Before vs After, 煩光兄有空, 幫忙解讀Y values和色平衡的關係 和進一步調校建議, thanks

[而您所提供的這張圖只能看見色域大小(各色的xy大概座標)而已,在不知道Y值時,小弟無法判斷色平衡情況,說真的是不好建議該如何調整。

光之白翼 發表於 2010-6-17 08:50 [/quote]

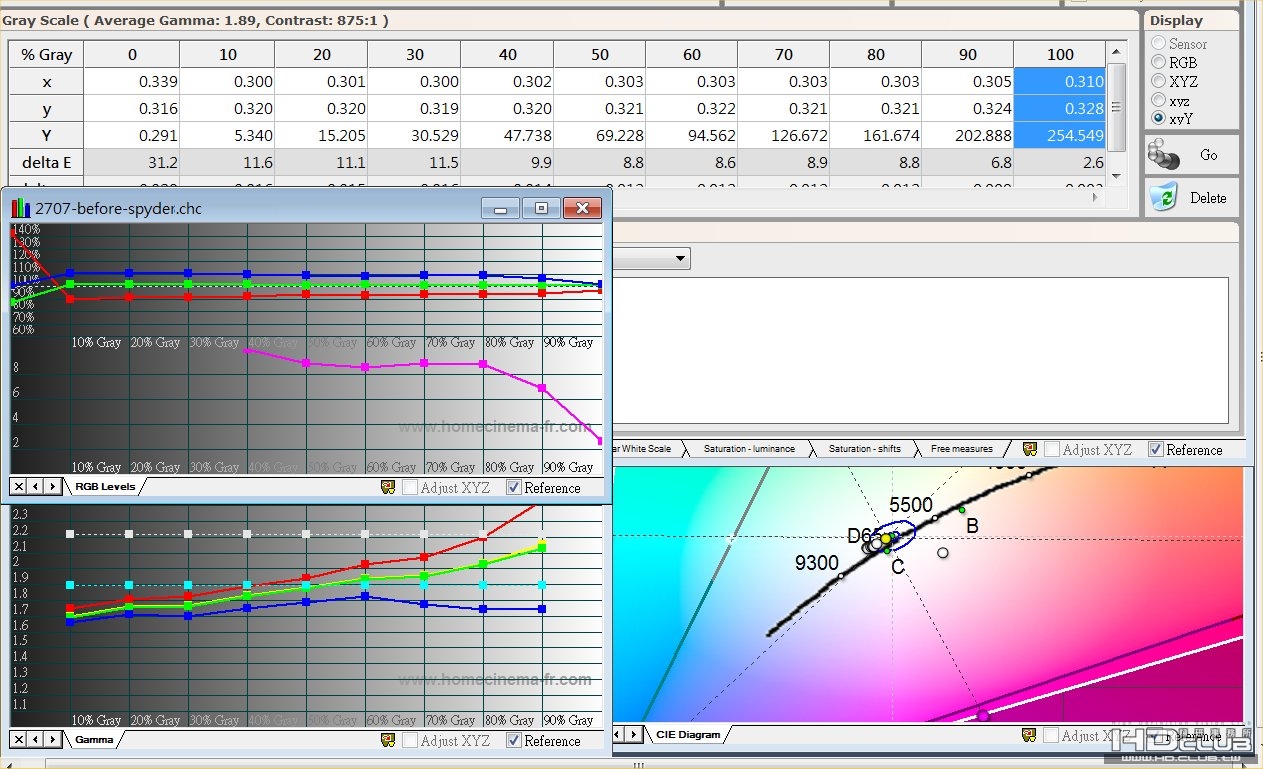

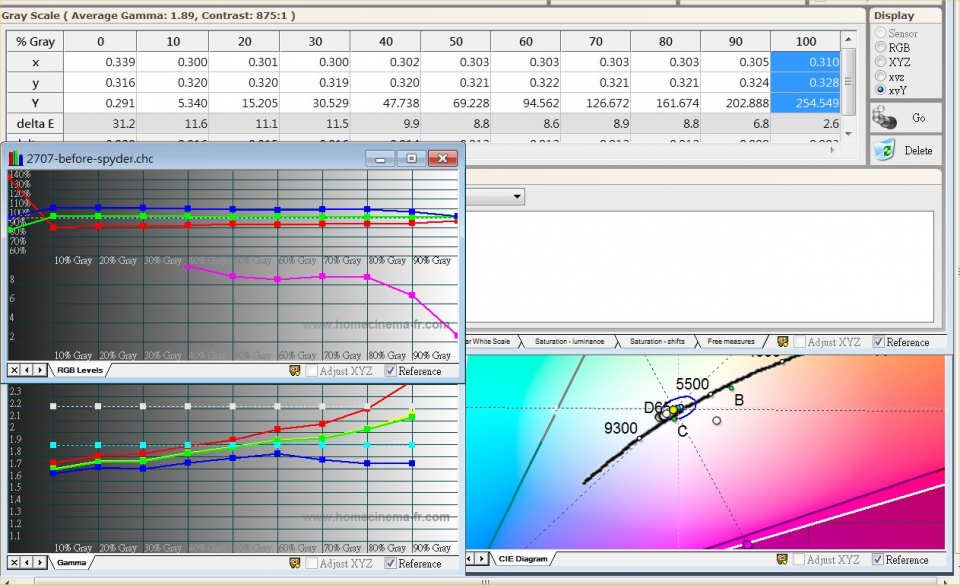

調整前:

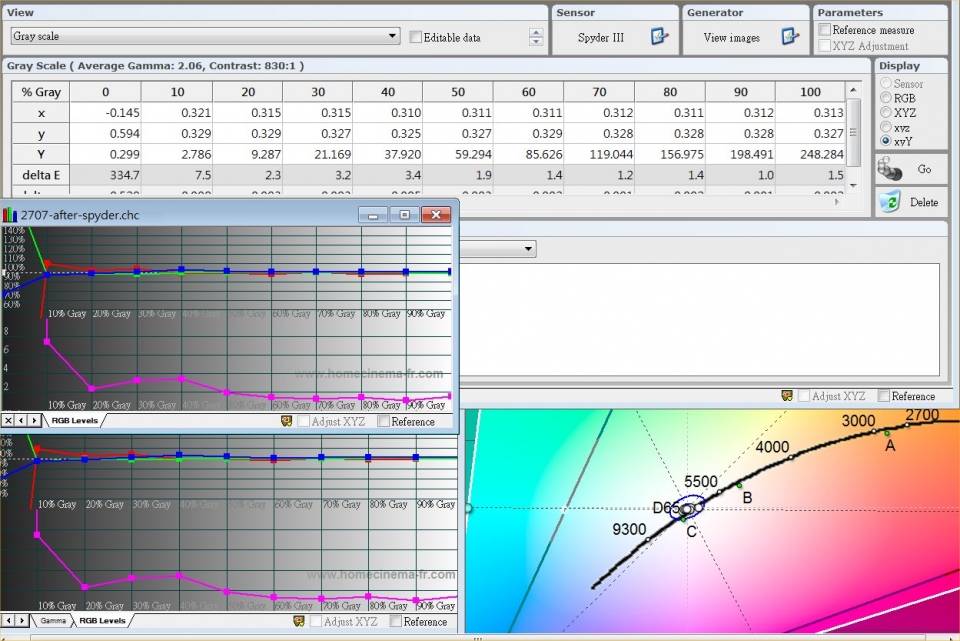

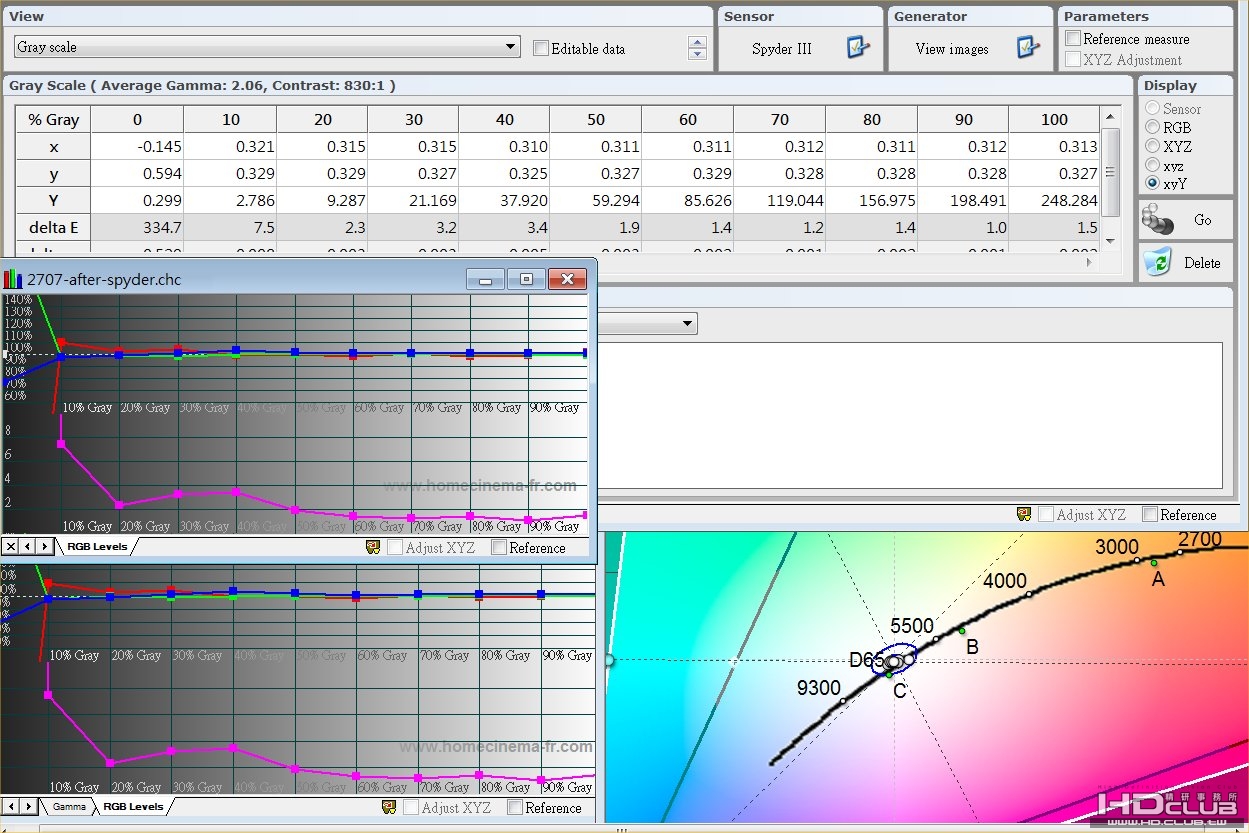

調整後:
回覆 支持 反對

使用道具 舉報


發表於 2010-7-10 21:00:46 | 顯示全部樓層
以下是Dell-2707 調校 Before vs After, 煩光兄有空, 幫忙解讀Y values和色平衡的關係 和進一步調校建議, thanks
joewang2003 發表於 2010-6-21 18:40

回joewang2003兄~

抱歉~
可能是小弟說的不夠清楚,小弟的意思是量測色域時,WRGBCMY的xyY,並非灰階Y值。
回覆 支持 反對

使用道具 舉報


發表於 2010-7-11 01:34:33 | 顯示全部樓層
感謝分享.........
回覆 支持 反對

使用道具 舉報


發表於 2010-7-16 22:28:44 | 顯示全部樓層
你那台jvc真是好用,色域轉換是做真的。
近日看了兩台投影機,一台是vivitek 5085,一台是optoma hd-806,像5085裏面的幾個色域切換,看起來機乎是沒切換,機乎都是最大原生色域。hd-806是有動些,但看起來還是沒 ...
r88522726 發表於 2010-6-12 13:03

HD-806是有對應到規範的色域座標的,只是由於大量生產後每一台都套用同一設定值,但同一設定值在不同的機器表現出來都有些許的誤差,所以.....
當然工廠在生產時可以對每台再做修正,但會導致成本增加而販售價格也會更高。
回覆 支持 反對

使用道具 舉報


發表於 2011-1-18 14:04:46 | 顯示全部樓層
感謝真平兄的教學,又學到新知識了
回覆 支持 反對

使用道具 舉報


發表於 2011-10-30 10:42:44 | 顯示全部樓層
請問一下,這個有專書嗎?
想說可以看書由淺到深的學這個,希望可以推薦。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-10-31 09:46:57 | 顯示全部樓層
回覆 35# augustus


其實這篇文章已經算是由淺入深了。一般要更完整的內容可以找一下電視學,全友有出一本,有沒有絕版我是不清楚。有點概念後,網路上搜一下應該也夠了。
回覆 支持 反對

使用道具 舉報


發表於 2011-11-1 12:39:17 | 顯示全部樓層
对于我们菜鸟来说很吃力!
回覆 支持 反對

使用道具 舉報


發表於 2012-4-5 18:33:52 | 顯示全部樓層
請教真平兄, 小弟因故檢驗過幾部Epson tw8000與TW9000, 以AVSHD rec709 color bar及藍色濾片檢視, 它們nature mode的color及tint都正確(即0值)不須調, 但cinema mode及THX mode卻都須約調至color=-16 tint=-18(max. -32~+32)才能通過藍色濾片檢驗, 但畫面顏色便清淡許多且不生動,感覺這是Epson的故意套色並非誤差, 不知道調不調才是正規使用?
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2012-4-5 20:11:12 | 顯示全部樓層
wei-wei 發表於 2012-4-5 18:33
請教真平兄, 小弟因故檢驗過幾部Epson tw8000與TW9000, 以AVSHD rec709 color bar及藍色濾片檢視, 它們natu ...

切到thx跟cinema模式後,這兩款機型應該是維持原樣即可,原因就不細說了。
回覆 支持 反對

使用道具 舉報


發表於 2012-4-29 18:24:02 | 顯示全部樓層
学习了
回覆 支持 反對

使用道具 舉報
