[教學] Color Bar 測試圖案的解讀與用法

[複製連結]

發表於 2010-6-10 11:11:53 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登入 才可以下載或查看,沒有帳戶?註冊

x
本帖最後由 真平 於 2018-9-29 06:45 AM 編輯

http://www.isf.com.tw/blog/

評分

參與人數 5名聲 +70 精幣 +45 收起 理由
Pepsi + 20 + 20 GOOD!!!!
pp300 + 5 + 5 精品文章
joewang2003 + 20 Excellent sharing
光之白翼 + 20 + 20 精品文章!
tiger876 + 5 精品文章

查看全部評分


發表於 2010-6-10 11:17:45 | 顯示全部樓層
孫大, 我搶第一了, 正在拜讀大作中, 等一下要上飛機回台灣了, 真高興.....
回覆 支持 反對

使用道具 舉報


發表於 2010-6-10 11:24:09 | 顯示全部樓層
孫大, 我搶第一了, 正在拜讀大作中, 等一下要上飛機回台灣了, 真高興.....
麥克 發表於 2010-6-10 11:17

回麥克兄~

慢了一步,沙發被搶走了!


那記得帶名產回來呀!
回覆 支持 反對

使用道具 舉報


發表於 2010-6-10 11:34:15 | 顯示全部樓層
1# r88522726


正好看到那句"有些人看完了前面可能已經昏了"
就得要出門了......
邊出門邊昏.....

不過還是先感謝孫大花那麼時間貢獻這一篇,
等回到家來細細觀看.
回覆 支持 反對

使用道具 舉報


發表於 2010-6-10 20:54:49 | 顯示全部樓層
感謝真平兄的教學,又學到新知識了
小弟想順便請教您兩個問題~
1.使用DVE藍色濾色片來調整Color跟Tint這兩項的方法
  是否只適用在D65的色溫呢?若想調整D93也能用這樣的方法嗎?
2.現在的LCD大部分都是廣色域機種,而集品某型號LCD有對92%廣色域做最佳化
   想請教真平兄...關於92%廣色域的機種要怎麼調整才能像集品一樣做最佳化呢?
   是否有一個色彩轉換的公式存在?
回覆 支持 反對

使用道具 舉報


發表於 2010-6-10 21:49:53 | 顯示全部樓層
本文章最後由 光之白翼 於 2010-6-10 23:04 編輯
感謝真平兄的教學,又學到新知識了
小弟想順便請教您兩個問題~
1.使用DVE藍色濾色片來調整Color跟Tint這兩項的方法
  是否只適用在D65的色溫呢?若想調整D93也能用這樣的方法嗎?
2.現在的LCD大部分都是廣色域機種,而 ...
JUDAS 發表於 2010-6-10 20:54

回JUDAS兄~

1.小弟舉的自身的案例,Rec.709規範而色溫改為D93,
42WX70只微調白平衡、色域矩陣:709、色域:標準、色管:關閉的情況下,濾片過關。

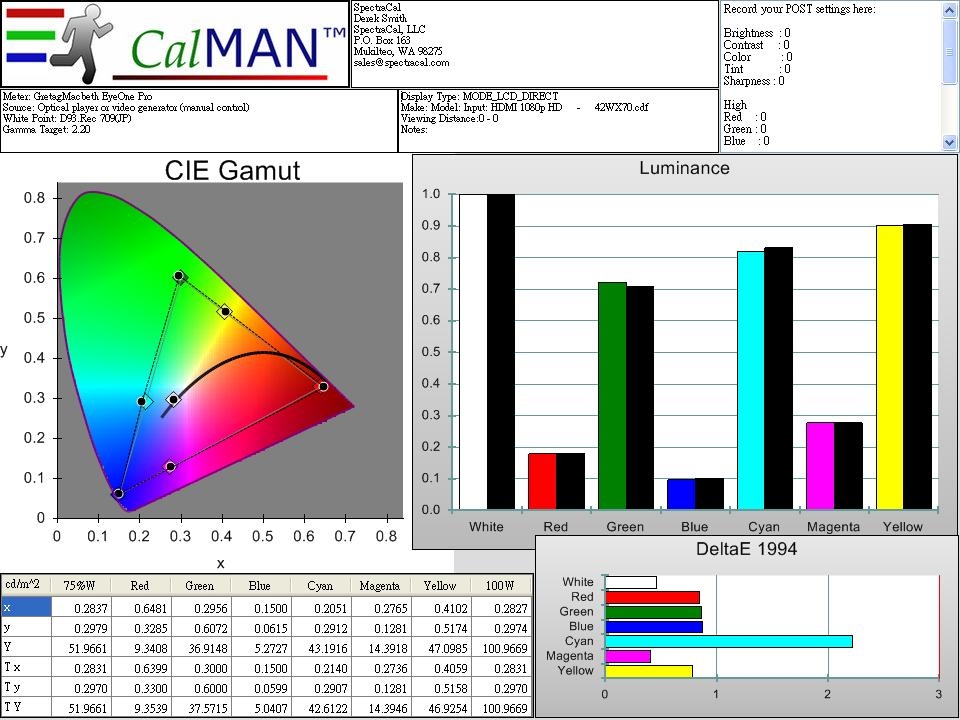

量測數據如下:

2.現在市面上的廣色域液晶電視其實並不多,
目前LG IPS面板也沒在生產廣色域面板了,而集品9242-D那算是作色平衡處理。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-10 21:52:03 | 顯示全部樓層
小弟晚上使用SMPTE Color Bar網站上提供的HD測試檔+藍色濾鏡來看。
結果小弟功力不夠,沒辦法調整到連成一氣的感覺=.= 調到最後自已的感覺又亂掉了,只好再把AVSHD請出來比對一下...

又了解一些Color Bar的資訊和應用了,多謝真平兄的好文~
回覆 支持 反對

使用道具 舉報


發表於 2010-6-10 22:00:12 | 顯示全部樓層
小弟晚上使用SMPTE Color Bar網站上提供的HD測試檔+藍色濾鏡來看。
結果小弟功力不夠,沒辦法調整到連成一氣的感覺=.= 調到最後自已的感覺又亂掉了,只好再把AVSHD請出來比對一下...

又了解一些Color Bar的資訊和應 ...
len1978 發表於 2010-6-10 21:52

回len1978大~

濾片只是簡易的檢查工具,拿來做初步檢查就可以了。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-10 22:03:09 | 顯示全部樓層
了解..還是想辦法找個色度計來用比較實在些=.=
回覆 支持 反對

使用道具 舉報


發表於 2010-6-10 22:58:25 | 顯示全部樓層
好文加分先,
廣色域綠更綠紅更紅跟本大於 709 or sRGB 要表現的色域範圍
是真實傳遞表現還是自我感覺良好就見仁見智了,在xvYcc還不是製播源頭的標準前
廣色域display calibration 還真重要
回覆 支持 反對

使用道具 舉報


發表於 2010-6-11 01:38:38 | 顯示全部樓層
邊學邊頭昏!
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-6-11 03:48:42 | 顯示全部樓層
小弟晚上使用SMPTE Color Bar網站上提供的HD測試檔+藍色濾鏡來看。
結果小弟功力不夠,沒辦法調整到連成一氣的感覺=.= 調到最後自已的感覺又亂掉了,只好再把AVSHD請出來比對一下...

又了解一些Color Bar的資訊和應 ...
len1978 發表於 2010-6-10 21:52


這網頁不錯耶,寫的更詳細了。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-11 05:51:32 | 顯示全部樓層
真平兄,比起看到滿篇英文...小弟還是比較喜歡輕鬆筆調的中文+圖片解說。
很容易就能吸收,了解概念~
回覆 支持 反對

使用道具 舉報


發表於 2010-6-11 08:30:22 | 顯示全部樓層
感謝光兄釋疑~
所以說用濾片來調整色相和彩度的方法,不管是D93或D65都是可以的
若是手邊的儀器對於色解碼不準時,反而用濾片+眼睛去調整還來的準確
而集品的9242-D所做的色平衡處理是用什麼做依據呢?
要怎麼調整才知道目前的色域是符合xvYcc的呢?
因為小弟電視具有色域轉換的功能,但對於轉換成廣色域時不知道顏色準不準確
是否真的是延伸1.8倍?因為不知道明確的坐標點,所以很想了解一下~

自從接觸色彩教正後終於看懂光兄的數據圖了
數據還真驚人....
想必花了很多精神與時間才有這樣的成果
回覆 支持 反對

使用道具 舉報


發表於 2010-6-11 11:48:10 | 顯示全部樓層
努力閱讀中   感謝孫大分享.........
回覆 支持 反對

使用道具 舉報


發表於 2010-6-11 11:54:54 | 顯示全部樓層
正在努力瞭解中!
真是太棒的解釋囉!
回覆 支持 反對

使用道具 舉報


發表於 2010-6-11 15:24:07 | 顯示全部樓層
1) 對付廣色域display, 首先要確定色度計支援到甚麼程度/準度如何?
2) 濾片來調整色相和彩度的方法,不管是D93或D65都是可以的==>但我有個疑問. 這準是只在75% luminance 準, 其它 luminance呢?
3) 若集品的9242-D有自動dectect xvYcc/x.v.Color 且做自動 色域轉換 且這功能還能由user選 on/off (選off如果user就只喜歡重口味的wide gumart), 那還真想買一台來玩玩
4) 若是像 Photoshop, 廣色域TV 可load/specify 不同 色管 profile 或, 那就方便了

感謝光兄釋疑~

感謝光兄釋疑~
所以說用濾片來調整色相和彩度的方法,不管是D93或D65都是可以的
若是手邊的儀器對於色解碼不準時,反而用濾片+眼睛去調整還來的準確
而集品的9242-D所做的色平衡處理是用什麼做依據呢?
要怎麼調整才知道目前的色域是符合xvYcc的呢?
因為小弟電視具有色域轉換的功能,但對於轉換成廣色域時不知道顏色準不準確
是否真的是延伸1.8倍?因為不知道明確的坐標點,所以很想了解一下~

自從接觸色彩教正後終於看懂光兄的數據圖了
數據還真驚人....
想必花了很多精神與時間才有這樣的成果
所以說用濾片來調整色相和彩度的方法,不管是D93或D65都是可以的
若是手邊的儀器對於色解碼不準時,反而用濾片+眼睛去調整還來的準確
而集品的9242-D所做的色平衡處理是用什麼做依據呢?
要怎麼調整才知道目前的色域是符合xvYcc的呢?
因為小弟電視具有色域轉換的功能,但對於轉換成廣色域時不知道顏色準不準確
是否真的是延伸1.8倍?因為不知道明確的坐標點,所以很想了解一下~
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-6-11 16:13:46 | 顯示全部樓層
本文章最後由 r88522726 於 2010-6-12 13:04 編輯
1) 對付廣色域display, 首先要確定色度計支援到甚麼程度/準度如何?
2) 濾片來調整色相和彩度的方法,不管是D93或D65都是可以的==>但我有個疑問. 這準是只在75% luminance 準, 其它 luminance呢?
3) 若集品的9242-D有自動dectect xvYcc/x.v.Color 且做自動 色域轉換 且這功能還能由user選 on/off (選off如果user就只喜歡重口味的wide gumart), 那還真想買一台來玩玩
4) 若是像 Photoshop, 廣色域TV 可load/specify 不同 色管 profile 或, 那就方便了
joewang2003 發表於 2010-6-11 15:24


1)準確度是要花錢的,不過這個是量相對亮度,理論上應該是不會有太大的問題,不過我沒試過就是了
2)如果能做出相同的pattern,理論上都是要能過關的,但實際上能過的應該沒幾台,如果從暗到亮都能過,那就是顯示器的色彩線性相當好,價格相信是不便宜了。crt這方面的問題應該是較小,平面顯示器沒實測過,不敢斷言,但大部份顯示器是沒辦法在75%時三色都過,所以應該是不用再測線性了。
4)這個部份跟profile應該是沒關係,profile本身只管rgb的表現,跟ycc轉rgb是沒關係的。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-11 19:29:42 | 顯示全部樓層
3) 若集品的9242-D有自動dectect xvYcc/x.v.Color 且做自動 色域轉換 且這功能還能由user選 on/off (選off如果user就只喜歡重口味的wide gumart), 那還真想買一台來玩玩joewang2003 發表於 2010-6-11 15:24

回joewang2003兄~

1、2、4項孫大已解說。
而集品9242-D並沒有色域轉換功能,所以無論在何時都是跑廣色域,
它與奇美廣色域機種差別在於電影模式已校正成D65色溫且有作色平衡處理,而其他模式也有採D93色溫且有作色平衡處理。

如果您要找的是本身色域夠大,又擁有色域矩陣轉換功能的機種,現在還買的到的是有幾台,SONY 40ZX1、JVC 42WX70等機種,
小弟自身是使用42WX70,色域矩陣轉換有Rec601、Rec709、廣色域、x.v. Color、sRGB、Adone RGB色域。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-6-12 13:03:28 | 顯示全部樓層
回joewang2003兄~

1、2、4項孫大已解說。
而集品9242-D並沒有色域轉換功能,所以無論在何時都是跑廣色域,
它與奇美廣色域機種差別在於電影模式已校正成D65色溫且有作色平衡處理,而其他模式也有採D93色溫且有作色 ...
光之白翼 發表於 2010-6-11 19:29


你那台jvc真是好用,色域轉換是做真的。
近日看了兩台投影機,一台是vivitek 5085,一台是optoma hd-806,像5085裏面的幾個色域切換,看起來機乎是沒切換,機乎都是最大原生色域。hd-806是有動些,但看起來還是沒對應到規範的色度座標,所以基本上這兩台的色域轉換都是沒用的,與其做這樣,還不如提供好點的色管自已來校比較實在了。
回覆 支持 反對

使用道具 舉報
