樓主: 光之白翼
收起左側

[教學] 顯示器基礎簡易調整

  [複製連結]

發表於 2010-6-11 20:37:04 | 顯示全部樓層
本文章最後由 hkhk1024 於 2010-6-11 20:38 編輯

1# 光之白翼

謝大大分享, 這個很有用, 還是免費的, 我都有一塊從影音書贈送的藍色濾光片呢....

大大, 這個教學很有用, 是否會發報到香港的討論區...?

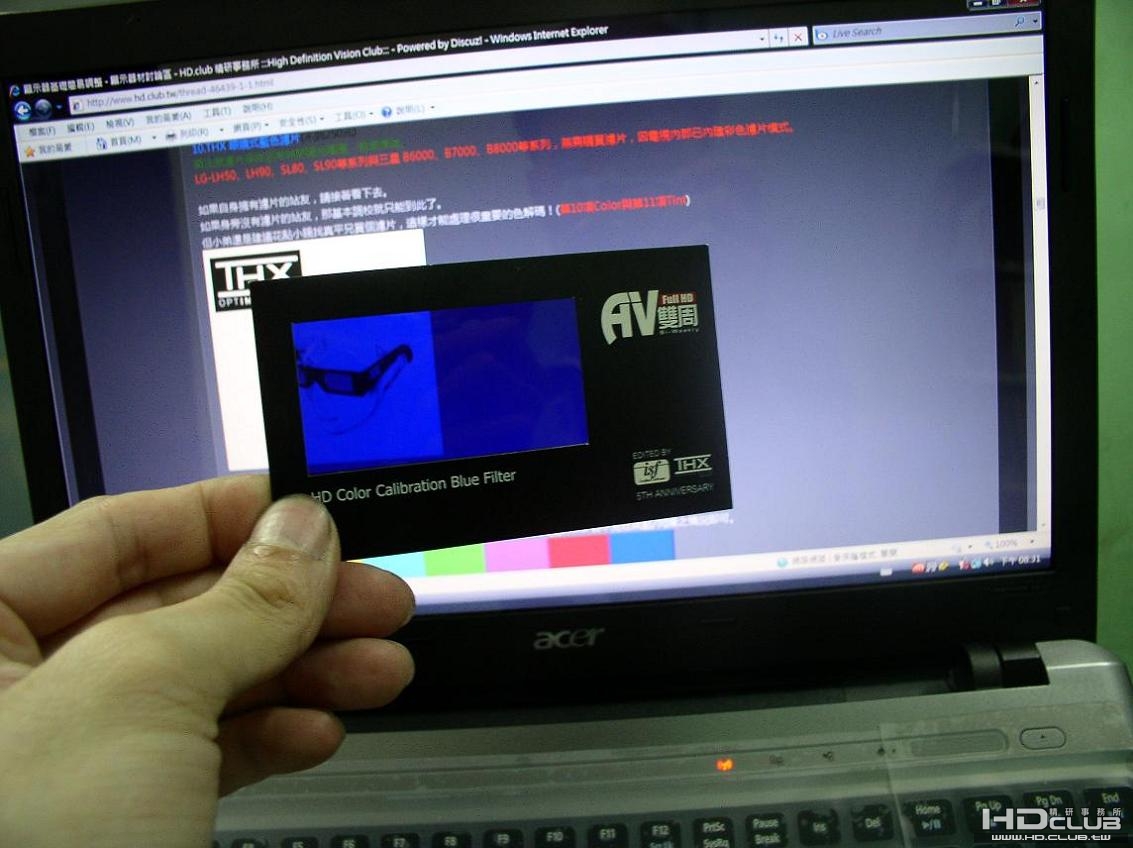

我的藍色濾光片

我的藍色濾光片
回覆 支持 反對

使用道具 舉報


發表於 2010-6-11 21:04:30 | 顯示全部樓層
色解碼真的是很重要的一個調整程序。
我以前一直以為,只要黑階有對準的話,顯示器就可以把影片細節全展現出來。也不用特地去調Color和Tint=.=
但當自已實作將這兩項參數調整的越好時,影像的呈現會令人有「真實」的感受,亮/暗部的細節表現也會變的更清楚。
越趨近真實的影像色彩在第一次用眼睛感受到的時候,真的會令人非常感動的...
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-6-11 21:08:04 | 顯示全部樓層
本文章最後由 光之白翼 於 2010-6-11 21:16 編輯
1# 光之白翼

謝大大分享, 這個很有用, 還是免費的, 我都有一塊從影音書贈送的藍色濾光片呢....

大大, 這個教學很有用, 是否會發報到香港的討論區...? ...
hkhk1024 發表於 2010-6-11 20:37

回hkhk1024兄~

雜誌送的呀?
那更好,只花一片空白DVD即可!


當然可以囉,註明出處即可。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-13 09:00:38 | 顯示全部樓層
这个东西好实用,谢谢大大的分享
回覆 支持 反對

使用道具 舉報


發表於 2010-6-15 18:59:38 | 顯示全部樓層
請教一下光大
用你的教學我的PS3在第5~6項,亮/暗部細節都是正確的
問題是HTPC??
我之前是先照著LJL大在HTPC 整合解決方案裡調整
電視:Benq SH4241
HTPC是AMD 780G + ATI  Catalyst 10.5
播放器 TMT3 + potplayer 1.5 (win7 code +輸出方式 EVR(Vista/.Net3)
以下的測試TMT3跟potplayer 1.5都是一樣的

CCC設定 選YCbCr 4:2:2
在第5項 從17~18就開始全黑了
(怎麼調都沒辦法在16才全黑)
在白階部份則是標準

CCC改成RGB 4:4:4像素格式 Studio (有限RGB)
在第5項就標準了,16才是全黑
但是在第6項只看的到230~233 , 234開始就全白了
(怎麼調都沒辦法從235才全白)

最後我都有測試影片 黑暗騎士BD開頭搶銀行IMAX片段跟關鍵指令美版BD
選YCbCr 4:2:2
真的很黑,但是黑色的細節有些模糊,不過畫質感覺變得很好很鮮明很立體
關鍵指令的上下黑邊,真的黑到不行

選RGB 4:4:4像素格式 Studio (有限RGB)
反而黑色的地方灰灰的(第5項測試是標準的)

那我該選哪個??
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-6-15 19:27:42 | 顯示全部樓層
本文章最後由 光之白翼 於 2010-6-15 20:16 編輯
請教一下光大
用你的教學我的PS3在第5~6項,亮/暗部細節都是正確的
問題是HTPC??
我之前是先照著LJL大在HTPC 整合解決方案裡調整
電視:Benq SH4241
HTPC是AMD 780G + ATI  Catalyst 10.5
播放器 TMT3 + potplayer 1. ...
ben0981 發表於 2010-6-15 18:59

回ben0981兄~

請問當初在調整時,SH4241的自動對比那項功能是否有先關閉?
小弟記得顯示卡端也是有對比/亮度調整的功能,是否有調整看看?


選擇方案1,會有這種感受是很正常的,
就例如:某些電視接PS3時,RGB Range (HDMI)該設為限制,卻誤設為全取時,也會有一樣的錯覺感。
但上述這個案例是更加嚴重的因為亮/暗部都嚴重損失。


選擇方案2,反而黑色的地方灰灰的?
請問這是與方案1所播放的影像相比,還是與正確設定的PS3播放影像相比?
如果是跟方案1相比,會有如此感受是正常的!
如果是與正確設定的PS3相比,而有此感受,那就有點奇怪了。


如果單純就依您訴說的這兩種黑白位準調整狀況來看,真的要小弟選的話,小弟可能比較會偏向於方案2,
因為影片中極近全白的亮部細節影像內容比較少見到,但極近全黑的暗部細節影像內容就比較常見了。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-15 23:02:16 | 顯示全部樓層
回ben0981兄~

請問當初在調整時,SH4241的自動對比那項功能是否有先關閉?
小弟記得顯示卡端也是有對比/亮度調整的功能,是否有調整看看?


選擇方案1,會有這種感受是很正常的,
就例如:某些電視接PS3時,R ...
光之白翼 發表於 2010-6-15 19:27


電視的自動對比有關掉

PS3是設定RGB Range (HDMI)限制
(這個我之前就試驗過了沒問題)
都是以PS3為標準(黑白階都正常)

PS3播黑暗騎士跟HTPC方案1是一樣的
只是PS3在第5項的測試是標準的,HTPC提早在第17格就黑了
應該是驅動寫得不夠好之類的吧
所以我想應該是要選CCC設定 選YCbCr 4:2:2

選RGB 4:4:4像素格式 Studio (有限RGB)
提早在234就白了,可能是這樣所以看起來都會,灰灰的
我這模是看了1年多了,突然看到正確的黑階,很對我胃口
只是播放器不同結果就不同,有點疑問
只差HDMI1跟2沒交叉試過了
這個有差嗎??
麻煩你了!!
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-6-15 23:21:35 | 顯示全部樓層
本文章最後由 光之白翼 於 2010-6-15 23:42 編輯
電視的自動對比有關掉

PS3是設定RGB Range (HDMI)限制
(這個我之前就試驗過了沒問題)
都是以PS3為標準(黑白階都正常)

PS3播黑暗騎士跟HTPC方案1是一樣的
只是PS3在第5項的測試是標準的,HTPC提早在第17格就黑了
...
ben0981 發表於 2010-6-15 23:02

回ben0981兄~

除非您在PS3內部影像設定中-BD/DVD影像輸出格式(HDMI)這項設定是選RGB,
否則PS3內部顯示器設定中的RGB Range (HDMI)這項設定,它只會影響到在XMB看相片/影片等事項,在播放BD/DVD等訊源時並無影響。

如果PS3端您已確認是沒問題的話,而方案1與PS3所呈現的亮暗部細節很接近,那請用方案1。
其實基本上17無法辨識是還在可接受範圍。

方案2在234就全白了這個問題,基本上應該是不會影響暗部,導致黑色變灰,
請問使用方案2有試著將亮度調降看看嗎?
回覆 支持 反對

使用道具 舉報


發表於 2010-6-16 03:09:07 | 顯示全部樓層
[quote]電視-播放器(BD等高畫質訊源)調整方式~

1.下載測試片(可以的話最好買個濾片搭配使用~濾片不到250元~)
請先至AVSforum下載AVCHD (.exe),下載解壓縮完畢後,將其DVD ISO用ImgBurn or Nero 燒成AVCHD。

對不起..小弟剛入門..對這類學問真的很陌生..再慢慢摸中...
所以請問一下...燒片是燒再BD還是DVD上面?
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-6-16 03:17:59 | 顯示全部樓層
電視-播放器(BD等高畫質訊源)調整方式~

1.下載測試片(可以的話最好買個濾片搭配使用~濾片不到250元~)
請先至AVSforum下載AVCHD (.exe),下載解壓縮完畢後,將其DVD ISO用ImgBurn or Nero 燒成AVCHD。

對不起..小弟 ...
klllop123456 發表於 2010-6-16 03:09

klllop123456大~

當然是DVD囉。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-16 07:00:13 | 顯示全部樓層
本文章最後由 len1978 於 2010-6-16 19:11 編輯

48# ben0981

ben0981大,小弟也是使用電腦當作播放器(使用原生HDMI連接,有輸出音訊至電視)。在調整亮度/對比的時候,其實CCC的影像調整功能裡有亮度/對比選項,小弟也會配合著電視的亮度/對比一併調整。不過小弟遇到的情況,這兩項都只需要「微調」就可以調整跟測試片相同的黑階(16格)跟白階(235格)位置。

小弟另外有使用一個方式,是故意讓電視機的亮度維持在低檔的位置,然後把CCC裡的影像亮度調高。這樣的話在看2.35:1影片的時候,上下黑邊會比較沒有浮亮的問題。(有好一點點)

另外,另一台電腦是使用DVI作連接,黑階準位就是設定成0~255時才有正確的顯示畫面。也許SH4241跟顯示卡的設定可以先切換回預設值後,再試一下切換到那種設定時,測試片的播放效果會最好。
給您參考看看!
回覆 支持 反對

使用道具 舉報


發表於 2010-6-16 13:22:35 | 顯示全部樓層
回klllop123456大~

當然是DVD囉。

光之白翼 發表於 2010-6-16 03:17



謝謝光大...
另外再請問一個問題
我的電視是SONY EX700
播放器是PS3
一些設定都已經照大大所說的關閉了
但再6.對比控制的調整(Contrast)~(檢查亮部細節)
選擇Basic Settings,跳至第三個畫面,
230-234必須清晰可見,而235-253必須是全白。
這一個項目.我的對比已經調到最高了..但235以後還是看的到
該怎麼辦呢?
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-6-16 17:15:44 | 顯示全部樓層
本文章最後由 光之白翼 於 2010-6-16 17:34 編輯
謝謝光大...
另外再請問一個問題
我的電視是SONY EX700
播放器是PS3
一些設定都已經照大大所說的關閉了
但再6.對比控制的調整(Contrast)~(檢查亮部細節)
選擇Basic Settings,跳至第三個畫面,
230-234必須清晰可 ...
klllop123456 發表於 2010-6-16 13:22

回klllop123456大~

請問您播放器端PS3的設定?
影像設定:BD/DVD影像輸出格式:Y Pb/Cb Pr/Cr 還是 RGB?
顯示器設定:RGB Range (HDMI):全取 還是 限制?
顯示器設定:Y Pb/Cb Pr/Cr Super-White (HDMI):開啟 還是 關閉?
回覆 支持 反對

使用道具 舉報


發表於 2010-6-16 22:03:48 | 顯示全部樓層
本文章最後由 klllop123456 於 2010-6-16 22:19 編輯

我的PS3設定為....
影像設定:BD/DVD影像輸出格式:Y Pb/Cb Pr/Cr
顯示器設定:RGB Range (HDMI):限制
顯示器設定:Y Pb/Cb Pr/Cr Super-White (HDMI):開啟



而大大所教的選項中(等待藍色濾片..所以只先做1~8項)
除了第六項對比控制的調整有問題外
第九項色溫調整..是只要在電視上選擇暖色.冷色.標準色.而已嗎?
大大說的那句""也就是CIE 1931圖上的座標(x0.313 y0.329)""
這個座標要去哪看呢?
另外再場景選擇以自行調整過的電影模式中..
初始原廠設定畫質上都會有些泛黃的感覺
經過設定完後..比較不會有泛黃的感覺..但總會覺得似乎有些模糊(尤其是遠距離畫面時)
再轉換成其他原廠設定的觀看模式就又很清楚了
這是我電影模式設定有誤嗎?

目前EX700的電影模式設定為....
背光:6
對比度:最大
亮度:51
色彩:55
色調:0
色溫:中間色溫
銳利度:15
噪訊抑制:關
MPEG噪訊抑制:高
Motionflow:高
動態影片:自動1
進階設定選項
黑色校正:高
進階對比度增強:高
枷瑪:0
自動亮度限制器:中
白色清晰度:高
動態色彩:高
白平衡選項
紅色增艶處理:0..(從-40到0可選擇)
綠色增艷處理:0..(從-40到0可選擇)
藍色增艷處理:0..(從-40到0可選擇)
紅色偏移調節:0..(從-20到+20可選擇)
綠色偏移調節:0..(從-20到+20可選擇)
藍色偏移調節:0..(從-20到+20可選擇)

問題還滿多的=.="
實在感謝光大幫忙解答
回覆 支持 反對

使用道具 舉報


發表於 2010-6-16 22:23:26 | 顯示全部樓層
本文章最後由 len1978 於 2010-6-16 22:33 編輯

55# klllop123456

關於Y Pb / Cb  Pr / Cr Super-White(HDMI)
這個可參考一下PS3關於Super-White的功能設定說明
----------------------
關於x.v.Color將此設定調整為[開]後,會運用x.v.Color以廣色域播放AVCHD光碟的影像。
xv.Color是為支援動畫色空間規格的國際規格「xvYCC」的裝置加上的名稱,由Sony Corporation提案的商標。能比以往重現更廣泛的色域為其特長。
----------------------
以目前的軟體發行情況來講,Super-White絕大部分情況都先設定為關閉。

這項功能開啟的時機,我想只有要看xvYCC色域規範下製作的影片才有用(顯示器也要能支援並切換相關設定)。
若還有其他使用方式 (因為官網是寫說開啟後PS3可輸出Super-White訊號),請了解的大大補充喔。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-16 23:07:44 | 顯示全部樓層
而大大所教的選項中(等待藍色濾片..所以只先做1~8項)
除了第六項對比控制的調整有問題外
第九項色溫調整..是只要在電視上選擇暖色.冷色.標準色.而已嗎?
大大說的那句""也就是CIE 1931圖上的座標(x0.313 y0.329)""
這個座標要去哪看呢?
另外再場景選擇以自行調整過的電影模式中..
初始原廠設定畫質上都會有些泛黃的感覺
經過設定完後..比較不會有泛黃的感覺..但總會覺得似乎有些模糊(尤其是遠距離畫面時)
再轉換成其他原廠設定的觀看模式就又很清楚了
這是我電影模式設定有誤嗎?
klllop123456 發表於 2010-6-16 22:03


給些建議:
1.色溫
在沒校色儀器的情況下,無法校正到那個D65的色域座標(因為沒辦法量測)。建議先在暖、標準、冷三個選項當中,選一個您看起來白色畫面最習慣的來看。

2.色彩/色調值的調整,等有濾片後再來執行微調。

3.使用測試片執行調整時,EX700的進階設定選項那些功能建議先都關閉。除非您已了解那一些功能是不會影響到參數調整前/後的效果。等校正完畢看到該有的畫面效果後(小弟的顯示器沒那麼多強化功能..但一樣可以調整到很清楚、正常的畫面)。再來開啟這些進階選項。看什麼功能可以讓畫面表現的更好。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-16 23:24:00 | 顯示全部樓層
57# len1給些建議:
1.色溫
在沒校色儀器的情況下,無法校正到那個D65的色域座標(因為沒辦法量測)。建議先在暖、標準、冷三個選項當中,選一個您看起來白色畫面最習慣的來看。

2.色彩/色調值的調整,等有濾片後再來執行微調。

3.使用測試片執行調整時,EX700的進階設定選項那些功能建議先都關閉。除非您已了解那一些功能是不會影響到參數調整前/後的效果。等校正完畢看到該有的畫面效果後(小弟的顯示器沒那麼多強化功能..但一樣可以調整到很清楚、正常的畫面)。再來開啟這些進階選項。看什麼功能可以讓畫面表現的更好。978



恩...謝謝len大大解答
在使用測試片時.我也有全部功能都關閉了
只是調整完.那些功能我就直接全部打開了=.=
正確的做法是要依畫面再來一一開啟強化功能嗎?
而調整後我是看網路抓的1080P的MV...這跟用BD下去調整會不會有差呢?
回覆 支持 反對

使用道具 舉報


發表於 2010-6-16 23:35:32 | 顯示全部樓層
本文章最後由 len1978 於 2010-6-16 23:39 編輯

58# klllop123456

因為小弟沒使用過那些進階功能,不曉得那些功能的效果是如何。有時候不是開啟就會讓畫面表現比較好的,還是要看看開啟/關閉之間的差異才知道適不適合自已的口味。

執行調整完畢之後,小弟是習慣抓1080p的電影預告片來確認畫面調整之後的表現。
其原因是網路上提供下載的電影預告片大多由電影製作公司發佈,其影片編碼格式較不會有問題。
再重新編碼壓製的其他類影片,就不一定會符合16~235色階格式的設定了(跟REC.709標準有一些不同的話,就會無法看到用符合REC.709測試片的調整效果)。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-17 00:55:02 | 顯示全部樓層
感謝光大跟len1978兄,的指導
len1978那招,電視亮度調低,CCC亮度調高更是不錯
果然在CCC裡調一下就搞定了
看了幾年不對的設定
現在調好了,好像換新電視一樣~~
回覆 支持 反對

使用道具 舉報


發表於 2010-6-20 13:58:51 | 顯示全部樓層
看了版大發的文章~
還有其他大大的討論及建議~
真是讓我這種新手受益良多~"~
回覆 支持 反對

使用道具 舉報
