[精研評測] ZIDOO UHD3000 - 芝杜2021影音雙棲Dolby Vision+MQA文武雙全的旗艦之作!

  [複製連結]

發表於 2021-1-15 11:53:59 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登入 才可以下載或查看,沒有帳號?註冊

x
WeChat 圖片_20210119104355.jpg
弟一直以來都是以劇院玩家自居,但是自從有機會試用了幾款DAC並申請了TIDAL帳號以後,就一頭栽進這高解析的數位串流的世界裡。我沒有一天不沒有TIDAL,早上起床第一件事就是啟動TIDAL,按心情或需要隨選歌單或歌手,讓一天由沉浸在高解析音樂中開始。TIDAL擁有大量的MQA曲目,能透過支援MAQ的解碼器輸出最多高達768 khz/32 bit的母帶品質音樂。託精研論壇之福,自從學會了如何使用mconnect在DLNA環境中播放TIDAL,弟可以說是無處不TIDAL,處處好音樂相隨。但是下一個需求出現了:我需要更多MQA DAC!除了客廳,我書房也想要,臥室也要!因為這樣方便的高音質串流,實在會上癮呀!

但是理想中的機器,還是希望能夠是一台"播放機"為主體,同時能做到MQA播放。因為畢竟客廳空間有限,好電源線和訊號線也有限(很貴呀...),最後是小弟的平衡輸入端子更是有限,只有一組...,心理作用死要用平衡線聽音樂的前提之下,若是有功能強大影音通吃的機種,那是最完美的了!及至ZIDOO釋出UHD3000的規格,能播所有視訊檔案,能輸出杜比視界,能解碼三層MQA還能當DAC,更有堅剛的機身和發燒的用料和電源處理,放眼市面上播放機要符合上述所有要求此機就是唯一選擇,再加上ZIDOO在韌體更新上不斷精益求精的研發精神一直給我不錯的印象,有機會當然要立馬搶先試用。
原本這陣仗,軍容浩大,有可能通通整合嗎?

UHD3000開箱看看基本盤!!!
打開包裝,乍看之下和UHD2000的外型可以說是一模一樣。事實上配件包也都是和UHD2000相同:電源線、天線、一條很粗的1米HDMI線(原廠似乎對於這條線深具信心,特別提醒若是要打開杜比視界,建議使用原廠線…)。

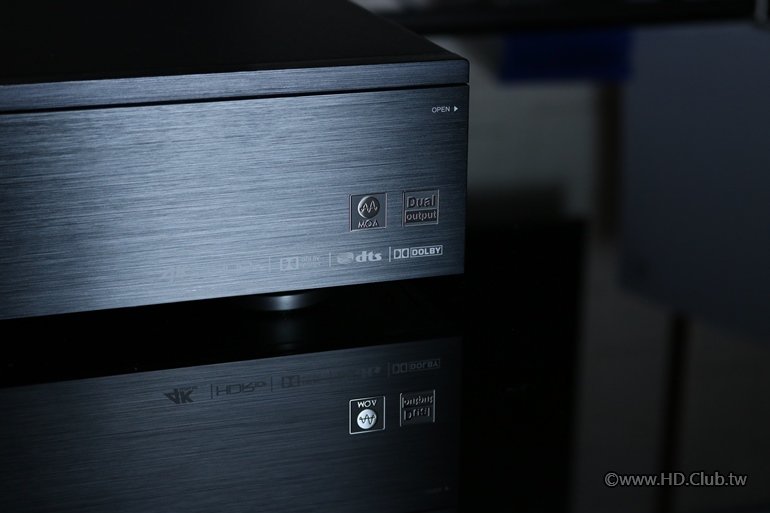

專注來看機器本體,仔細一看大不同!在UHD3000的面板上除了增加杜比視界的標示之外,更附上MQA及Dual output(HDMI雙輸出)的銘牌。話說這MQA 的銘牌真是美呀!讓人對於UHD3000的音樂播放能力充滿期待。
WeChat 圖片_20210119104417.jpg

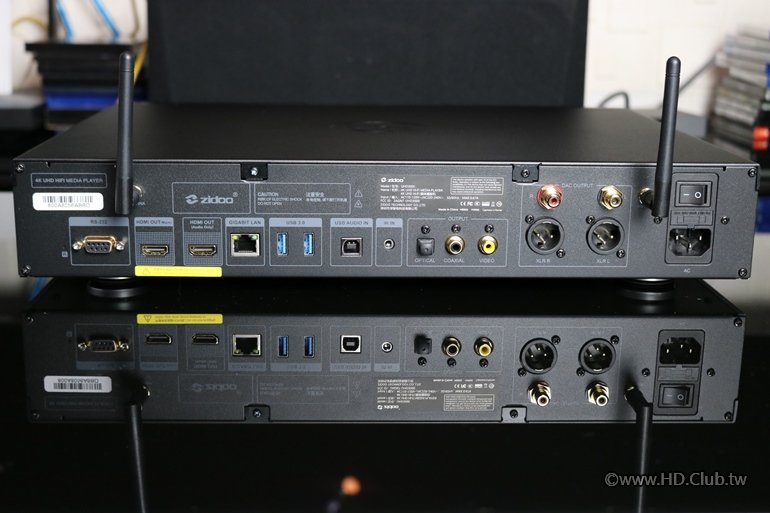

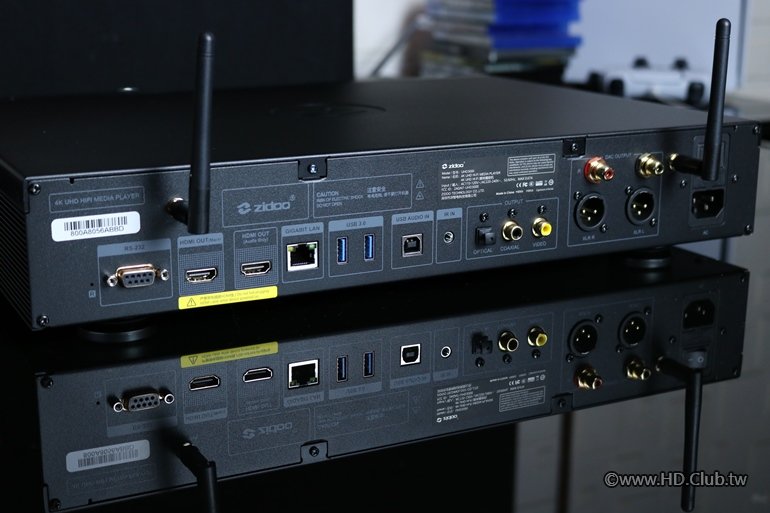

轉到背板,利用官方這下可以看到UHD3000相較於UHD2000不同的企劃重點。首先我們可以看到UHD3000將風扇移動到機器底部,並取消了HDMI輸入及USB type C的功能。但相對地將USB 3.0輸入組數增加到兩組,並且更醒目的是UHD3000明顯將RCA輸出移動到平衡輸出的上方。另外值得注意的是這次UHD3000加入了USB B的接孔,也就正式宣告UHD3000要擔任玩家音樂DAC的決心。
WeChat 圖片_20210119104442.jpg

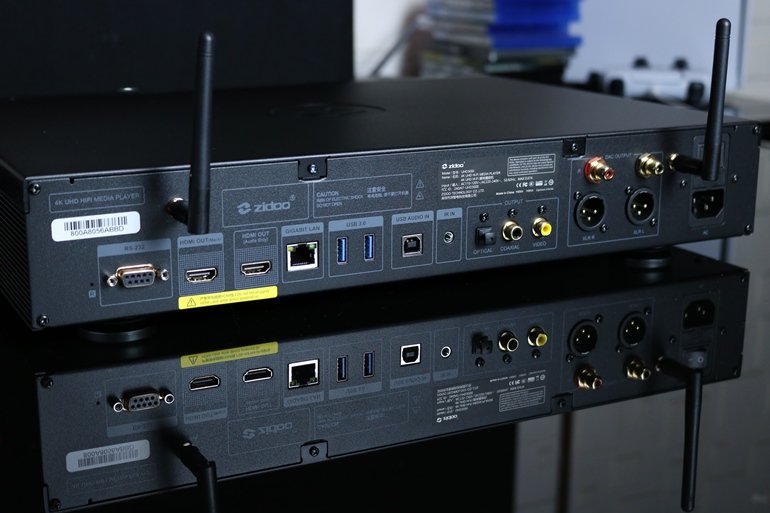

根據了解,原廠特別強調UHD3000模擬輸出為呈現監聽級音質,電路設計與輔助零件都更為講究。從DAC解碼晶片到XLR接口的音頻輸出通道採用全平衡設計,RCA立體聲輸出信號更是直接引自平衡輸出。全平衡輸出的設計提供了更好的抗噪性及聲音分離度。您看看那兩個RCA接頭用的多麼有誠意!雄厚圓滑,看著他們我心中只浮現"可口"兩字(哈哈!)。
WeChat 圖片_20210119104429.jpg

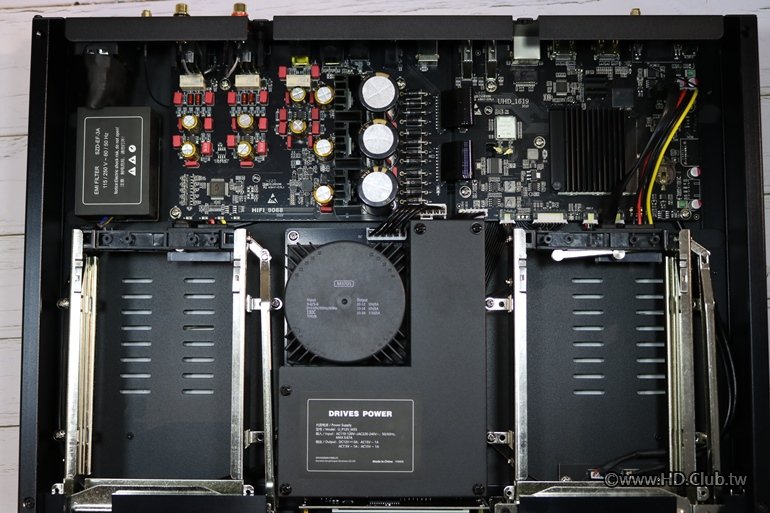

UHD3000每個音頻輸出都使用繼電器獨立控制以確保聲音輸出的純凈度與一致性。根據原廠發布的內部圖,我們可以看到UHD3000搭載四枚發燒電容、精選的進口NICHCON、WIMA、ELNA等原件,可以說十分有企圖心。不過說實在聲音究竟如何還是要親耳聽過才準。有時候料堆得凶不一定就好聲,之前也有經驗把機器送去改機,換了一堆料之後聲音變得生硬失衡整個無法入耳的慘事。到頭來一台機器的聲音,還是取決於研發團隊對聲音的品味。
WeChat 圖片_20210119104501.jpg

從主要使用晶片組談談技術面:

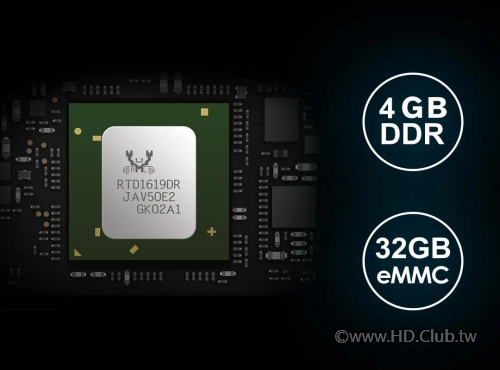

視訊處理:Realtek RTD1619DR

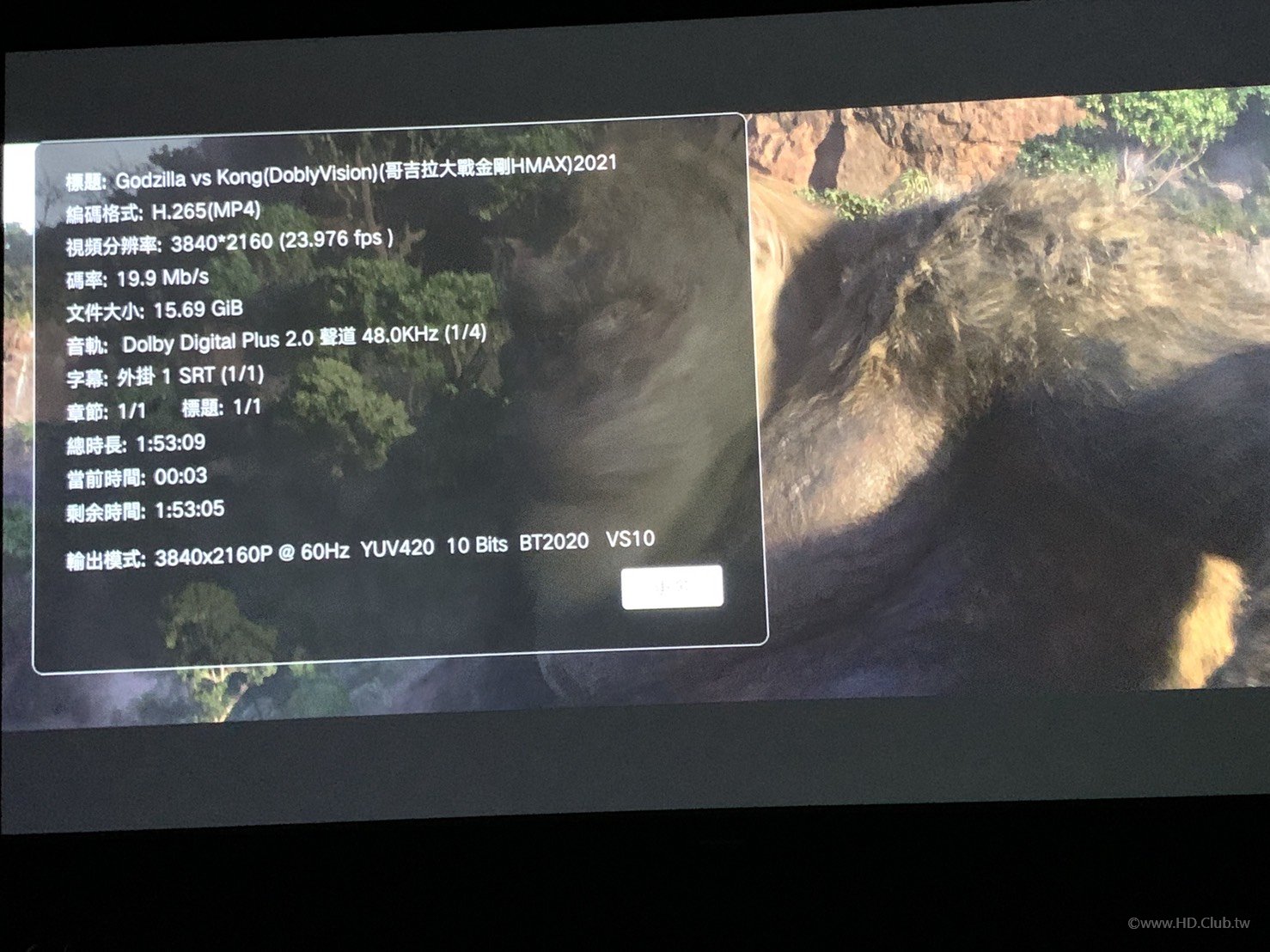

UHD3000就視訊的處理的部分如Z10 PRO及Z1000 PRO一般,是交由Realtek RTD1619DR,配備有VS10處理引擎,支援Dolby Vision Profile 4,5,8,9 MEL。此晶片不僅能直接輸出Dolby Vision Low Latency(LLDV),也能透過VS10處理引擎將Dolby Vision轉成HDR10或SDR輸出或是將SDR或是HDR的內容映射成杜比視界輸出。簡單的說就是無論上轉或是向下支援,UHD3000都能駕輕就熟。
***2021年四月一日發布的更新韌體更能直接處理並輸出ISO及BDMV檔案的Dolby Vision韌體,請大家在下面下載更新!!!(感動~~~)
Beta version v6.2.0 for Z9X/Z10 Pro/Z1000 Pro/UHD3000

關於Realtek RTD1619DR這顆晶片的技術和實力,之前已經有論壇好幾位版主前輩專文討論,有興趣的朋友可以利用以下連結閱讀:

[精研評測] HDR的最佳解答—Realtek RTD1619DR的zidoo Z1000 PRO開箱!

zidoo Z10PRO : 4K終極進化.獨家採用RTD1619DR.首家原生支援 MKV Dolby Vision 播放機

關於Realtek RTD1619DR輸出杜比視界檔案格式及應用,可以參考下面連結:

不想花錢還想看UHDBD Dolby Vision片源??點亮你電視的Dolby Vision Logo!!YES (出處: HD.Club 精研視務所)

另外關於最新海報牆4.0及在ZIDOO上KODI的設定及使用,也可以參考下面連結:

我对Zidoo Z9X的意见 (HDR10+/Dolby Vision)

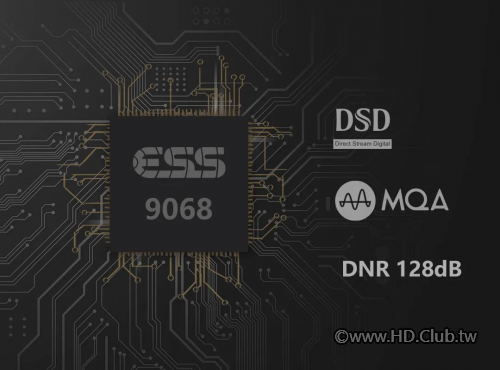

音訊DAC晶片:SABRE DAC ES9068
除了延續UHD2000繼續沿用XMOS模組之外,UHD3000將原本UHD2000搭載的ES9038晶片更換成SABRE DAC ES9068,主打支援硬體"自動"MQA Rendering 處理,也就是說這款晶片不須經過工程師手動調教濾波器即可支援 MQA 。現行的 DAC 處理 MQA 需要先透過 DSP 處理 MQA 解壓縮後,將訊號透過 DAC 晶片的輸出濾波器處理,但這部分需要工程師透過手動調整,而 ES9068的特色是透過原生的硬體加速方式處理MQA ,讓 MQA 的Rendering程序自動化,這樣一來開發者就不需要特地為了要去支援 MQA 還要手動設定濾波器。

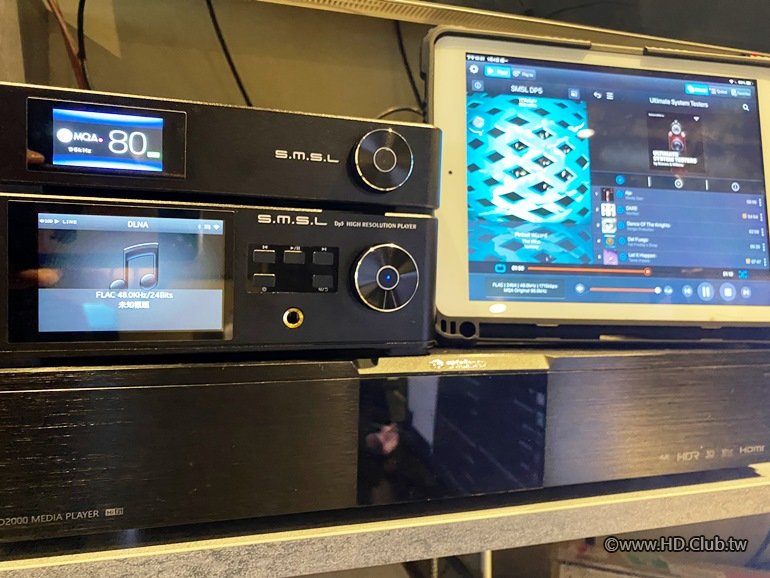

ES9068同時提供 128dBA 動態與 -120dB THD+N 的總諧波失真,可支援 32bit 768kHz PCM 與 DSD512 ,並可接收 DoP 、 SPDIF 與 MQA 等訊號。之前在SMSL的產品及ZIDOO UHD2000上見識過ES9038的音質,新一代的晶片究竟能帶來什麼樣的驚喜令人期待。

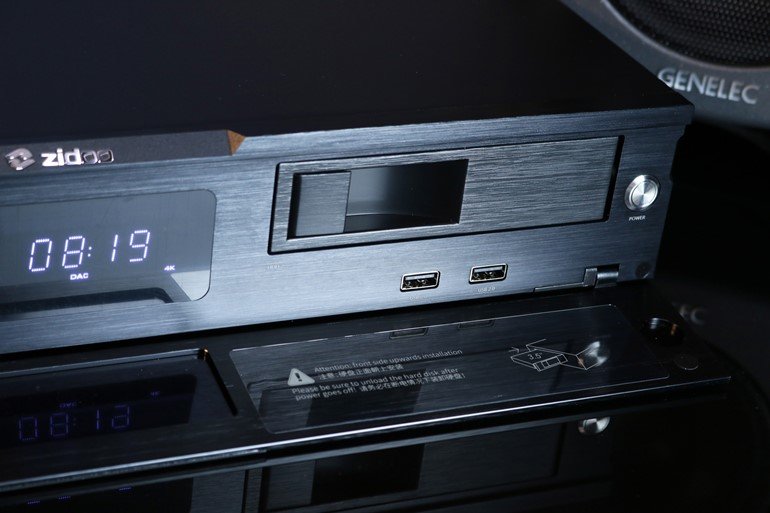

WeChat 圖片_20210119104405.jpg

野人獻曝建議接駁與設定方式:
與顯示器材及擴大機接駁:
由於UHD3000在啟動ES9068 DAC晶片輸出類比音訊時,HDMI的數位音訊輸出是會被關閉的。這時候就可以體會HDMI雙輸出接駁的妙用:若我想要在有畫面輸出讓UHD3000在同一台環繞擴大機上以同一組喇叭,要能聆聽次世代多聲道的數位音效,又想能用ES9068 DAC以平衡輸出,透過兩聲道來聆聽UHD3000在電影中的表現,該怎麼辦呢?因為若在環擴選擇HDMI輸入,那麼就無法播放來自類比輸入的訊號。除非特別再去選單中切換。以筆者所使用的YAMAHA cxi-A5200環繞前級而言,其平衡輸入被設定在Audio 4,與其他的AV輸入分開,用意是若想好好聽音樂,就讓擴大機好好處理音訊,影像訊號就別再來讓它分心了。所以,為了要同時享受最好的視訊品質及數位/類比音質,建議善用原廠的HDMI Dual output雙輸出功能。將UHD3000的HDMI MAIN輸入接到顯示器材,HDMI SUB(Audio)接到環繞擴大機的HDMI輸入,UHD3000的平衡輸出或是RCA輸出接入環擴的CD in或是Audio in。這樣當播放電影時,您就可以按需要選擇播放音源了。

與音樂播放機接駁當DAC:
如前所述,UHD3000背板上已經配備有USB B插孔,盡顯原廠欲以UHD3000進軍兩聲道的決心!例如玩家可以用從電腦或是任何有USB輸出訊源的USB A接口接駁至UHD3000的USB B輸入,並按照以下流程設定進行播放:

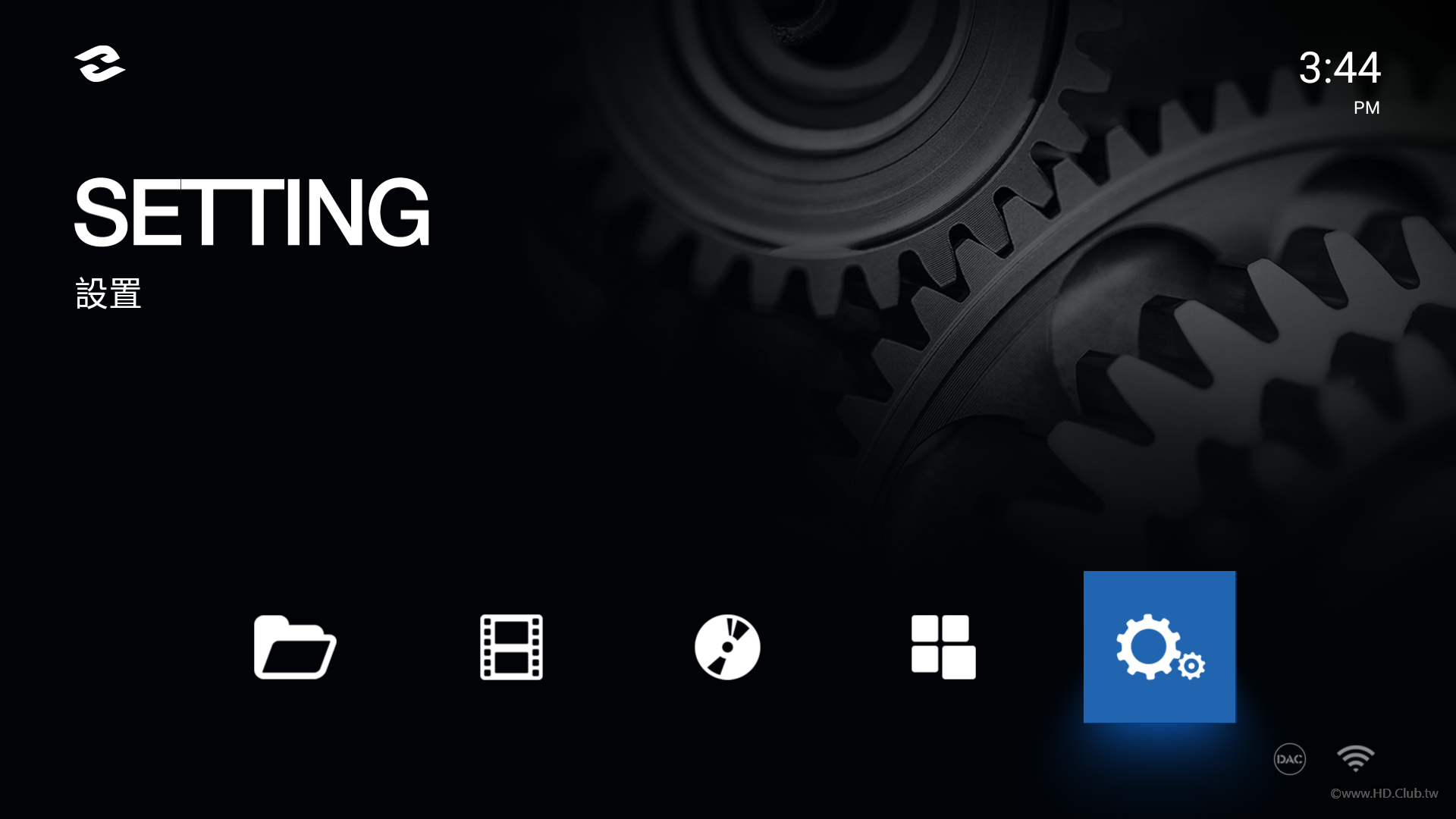

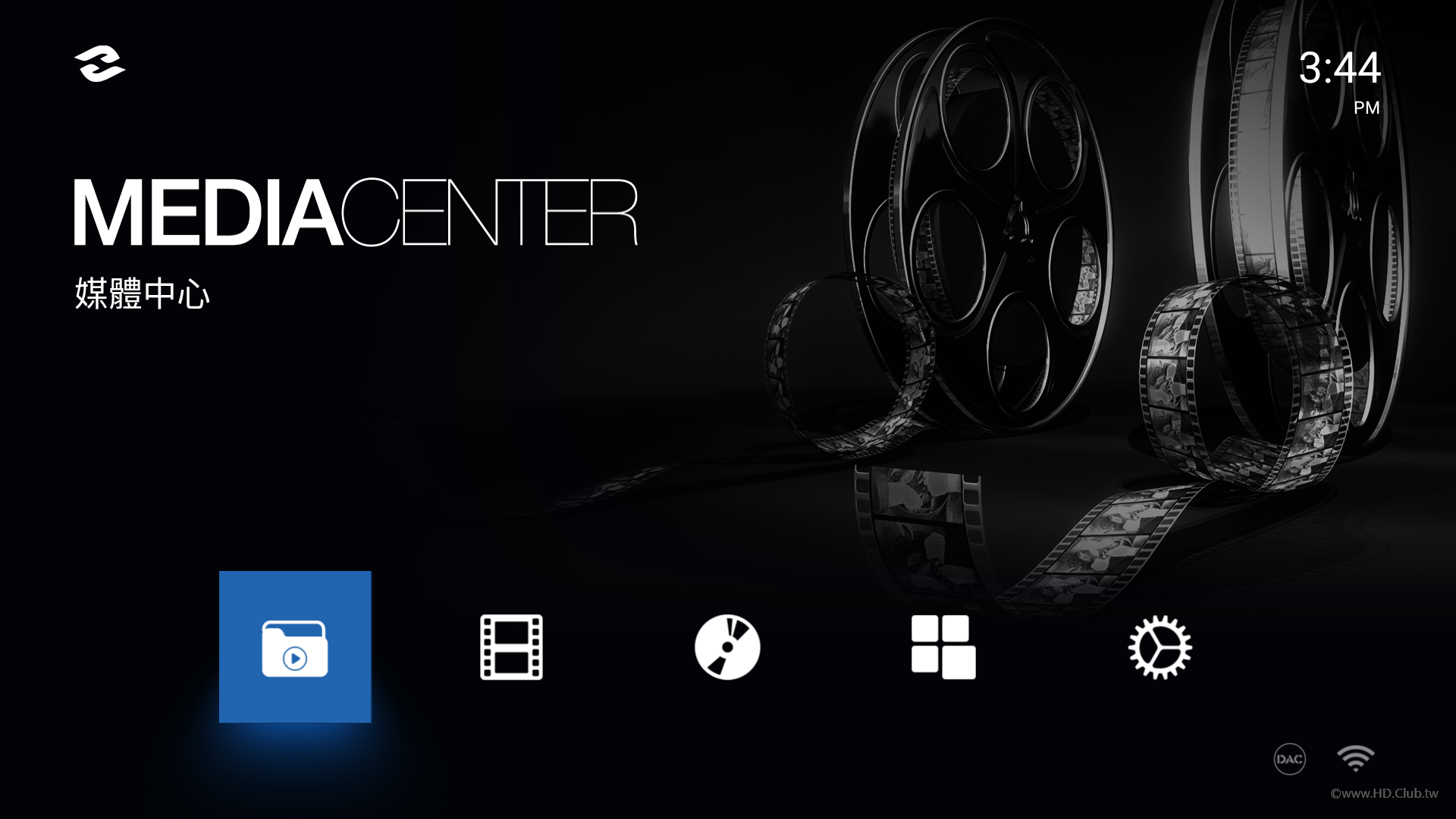

1. 一開機就是很熟悉的畫面,Z1000 PRO也是長這樣。

進入設置。

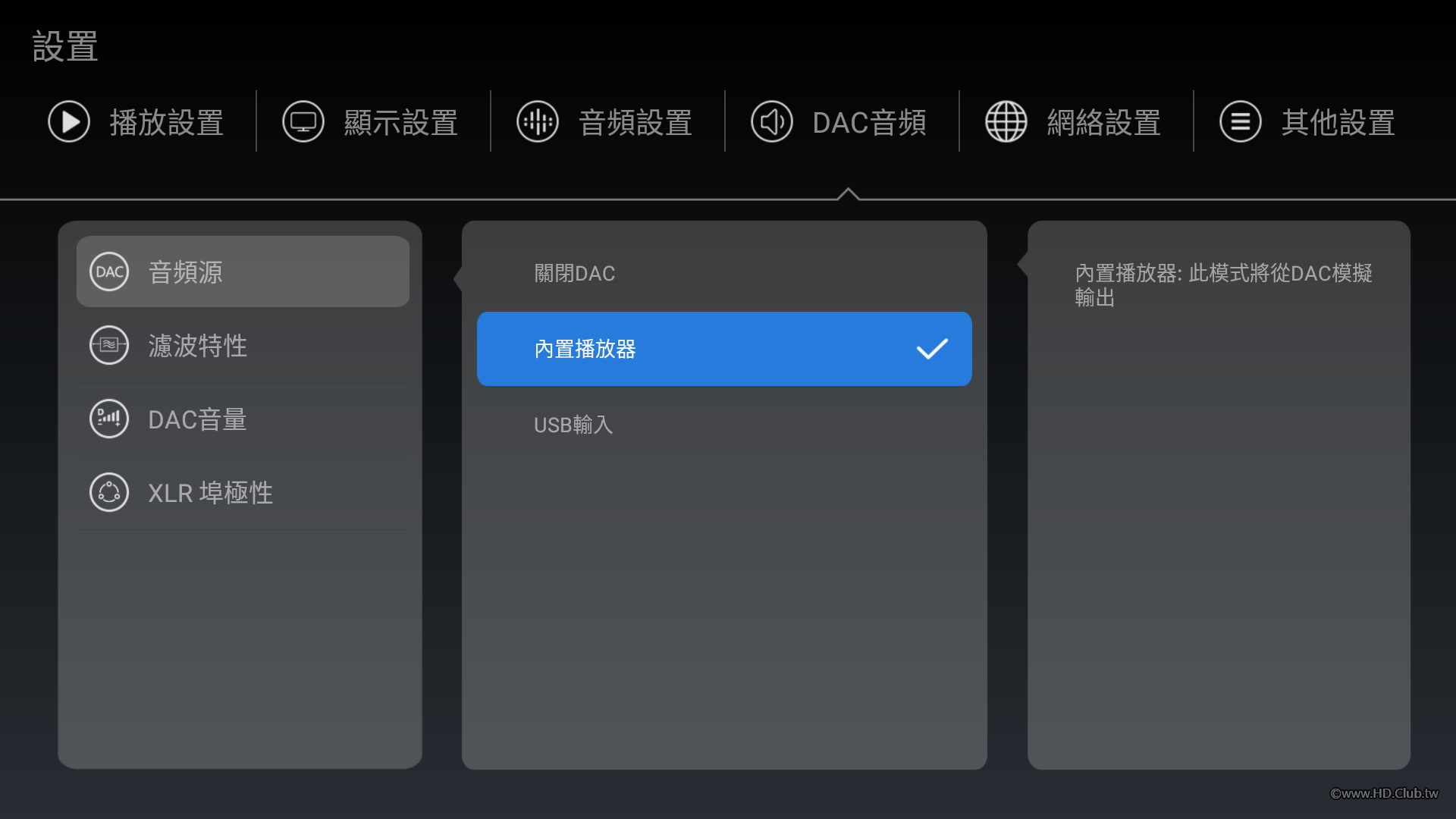

2. 選擇DAC音頻以設定並選擇啟動ES9068的解碼功能,在音頻源選擇"USB輸入"即可,此刻您會聽到UHD3000發出"噠"的切換聲。
若您選擇"內置播放器"則表示UHD3000會變成 "播放機 + DAC",甚至若有需要,再身兼前級的功能,您可以直接用UHD3000的平衡或RCA接頭接駁主動式喇叭或是後級擴大機。弟曾經在一位燒友家聽過UHD3000直入Hedd主動式監聽喇叭的聲音,純淨富有律動感,好聽級了!

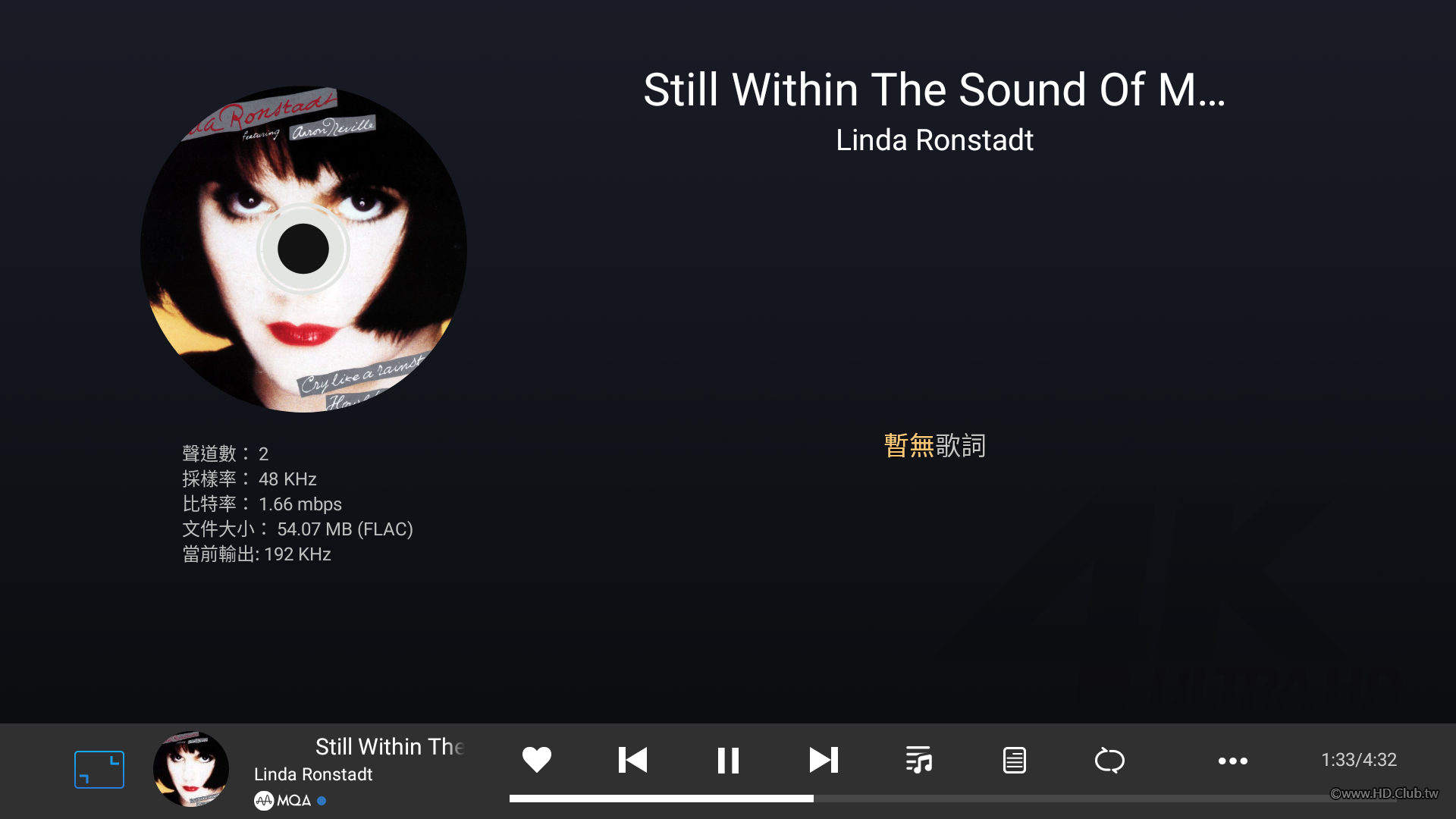

當您選擇了"內置播放器",也就是zidoo內建的音樂播放器來播放音樂檔案時,只要播放MQA編碼的檔案,您就可以在顯示畫面左下方看到銷魂的MQA圖案囉!UHD3000的MQA播放任務圓滿達成!

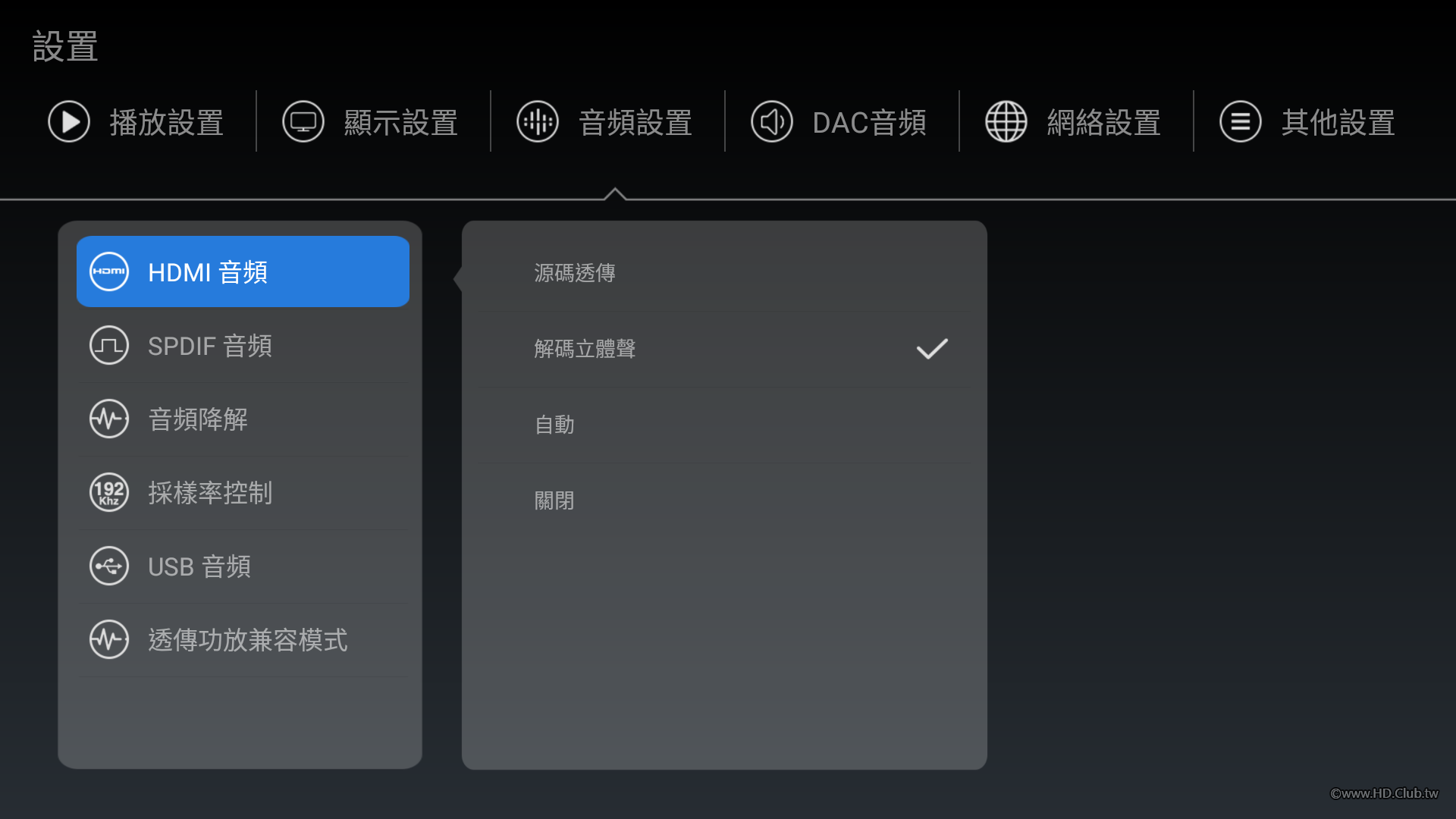

請注意當選擇了使用ES9068 DAC解碼,HDMI、數位同軸及光纖的音源輸出都會被關閉,在HDMI音源選項會顯示"解碼立體聲"。此時若為了要看電影享受多聲道音效而將HDMI音源切回"源碼輸出",則ES9068DAC晶片就會關閉輸出音訊功能,此刻您也會聽到"噠"的切換聲。

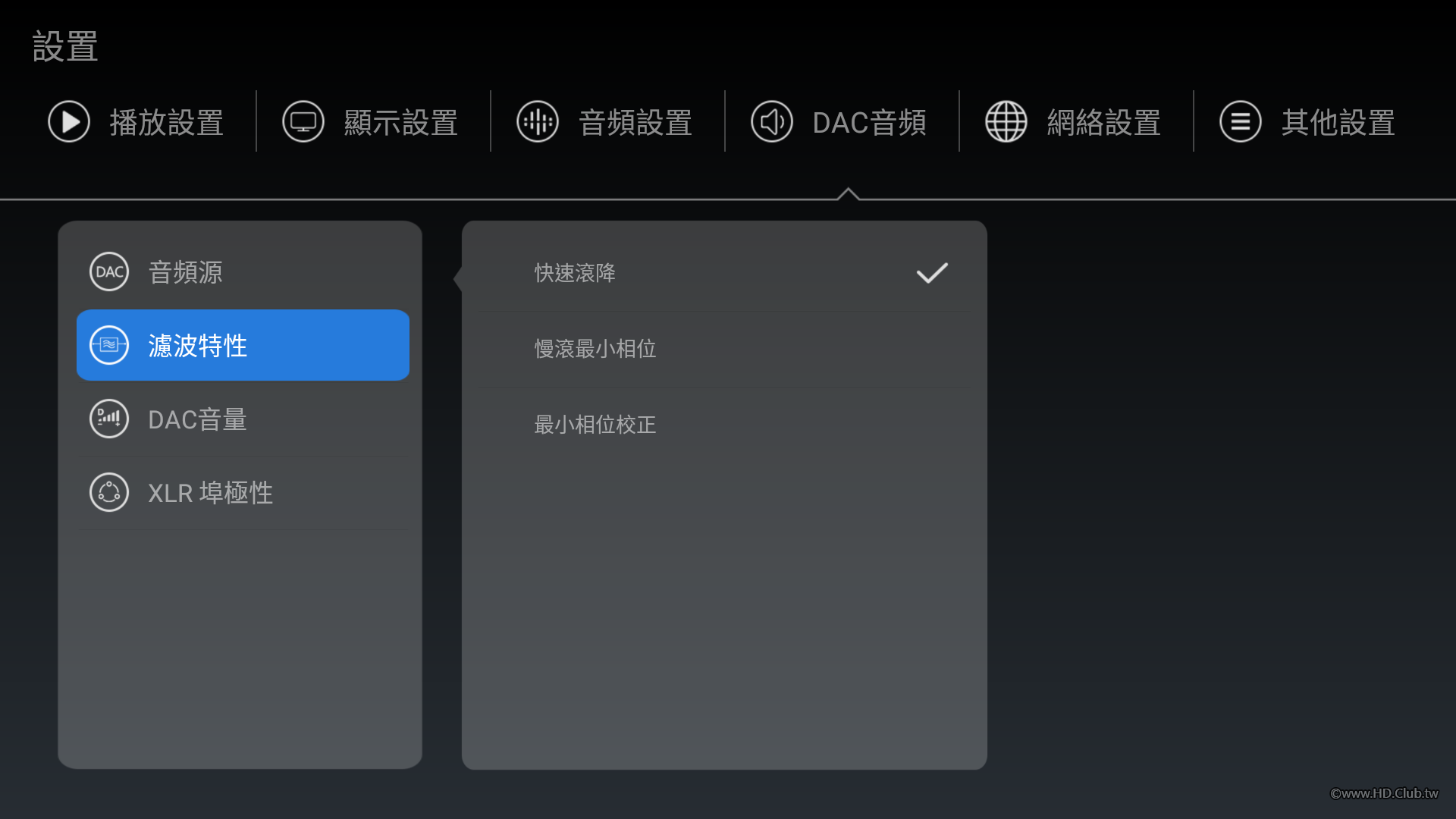

3. UHD3000提供了3種濾波特性共您選擇,用家可以仔細聽多比較,選擇一個合適自己系統的聲音。我自己是喜歡快速滾降的聲音。

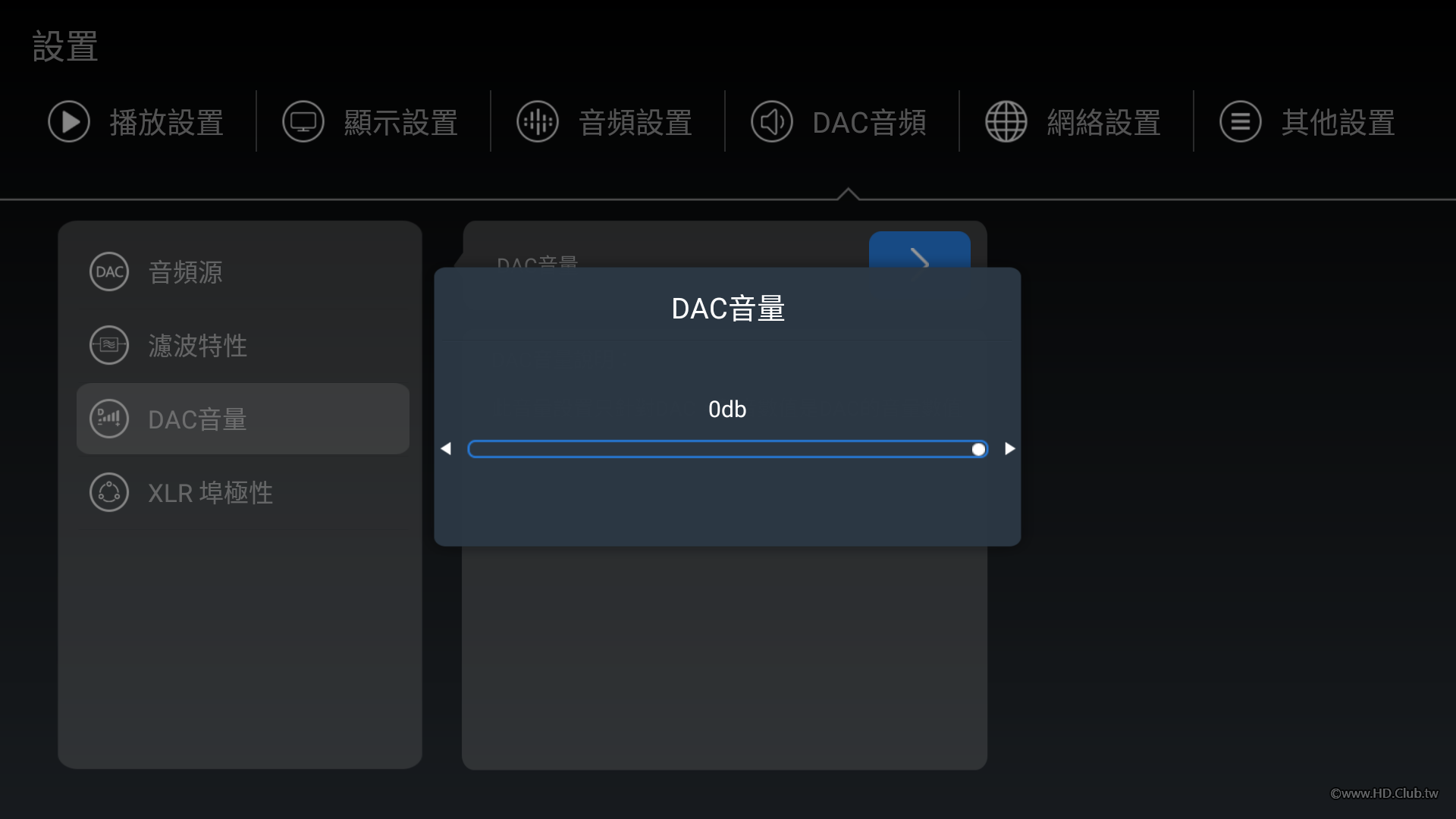

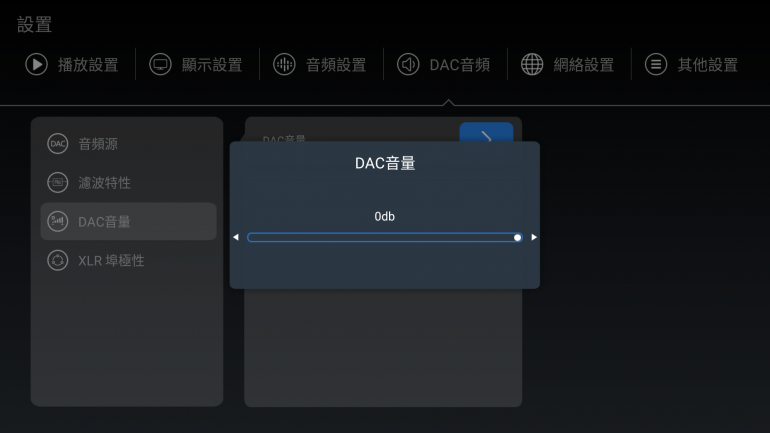

4. 另外在"DAC音量"這裡要確定將輸出音量設置在"0"以確保輸出的訊號品質不打折。

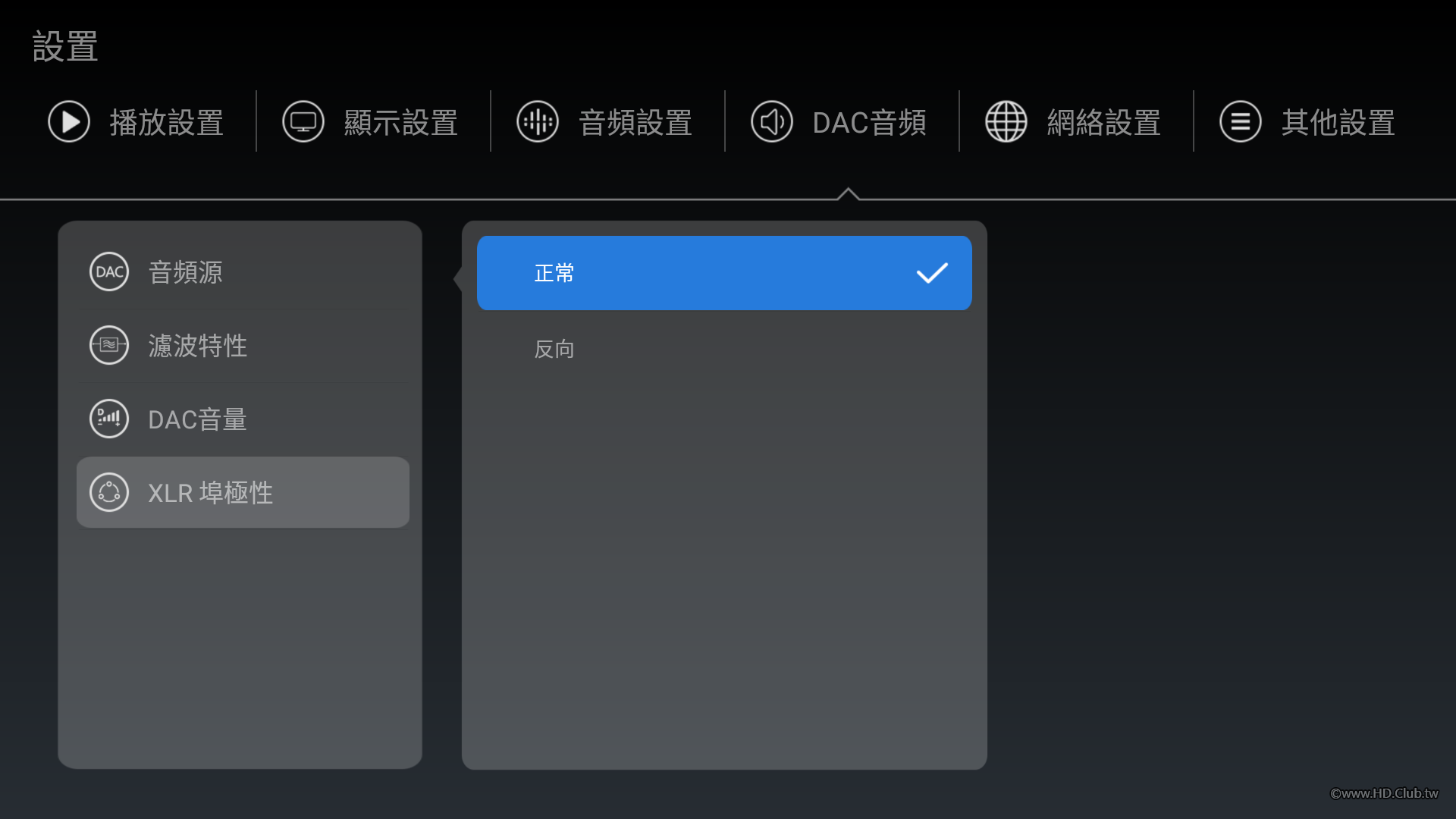

5. UHD3000對於兩聲道玩家的重視,由XLR埠極性的選項可見一斑,這裡可依照您平衡線材做設定,這可不是什麼機器都有的選項。一般而言設定正向即可,但是弟的平衡線因為所使用的CD機緣故,必須使用反向平衡接頭線材。既然有這個選項,就源線直接換機接駁即可,不然還真有點麻煩。

當兩聲道數位轉盤以USB接駁DAC:

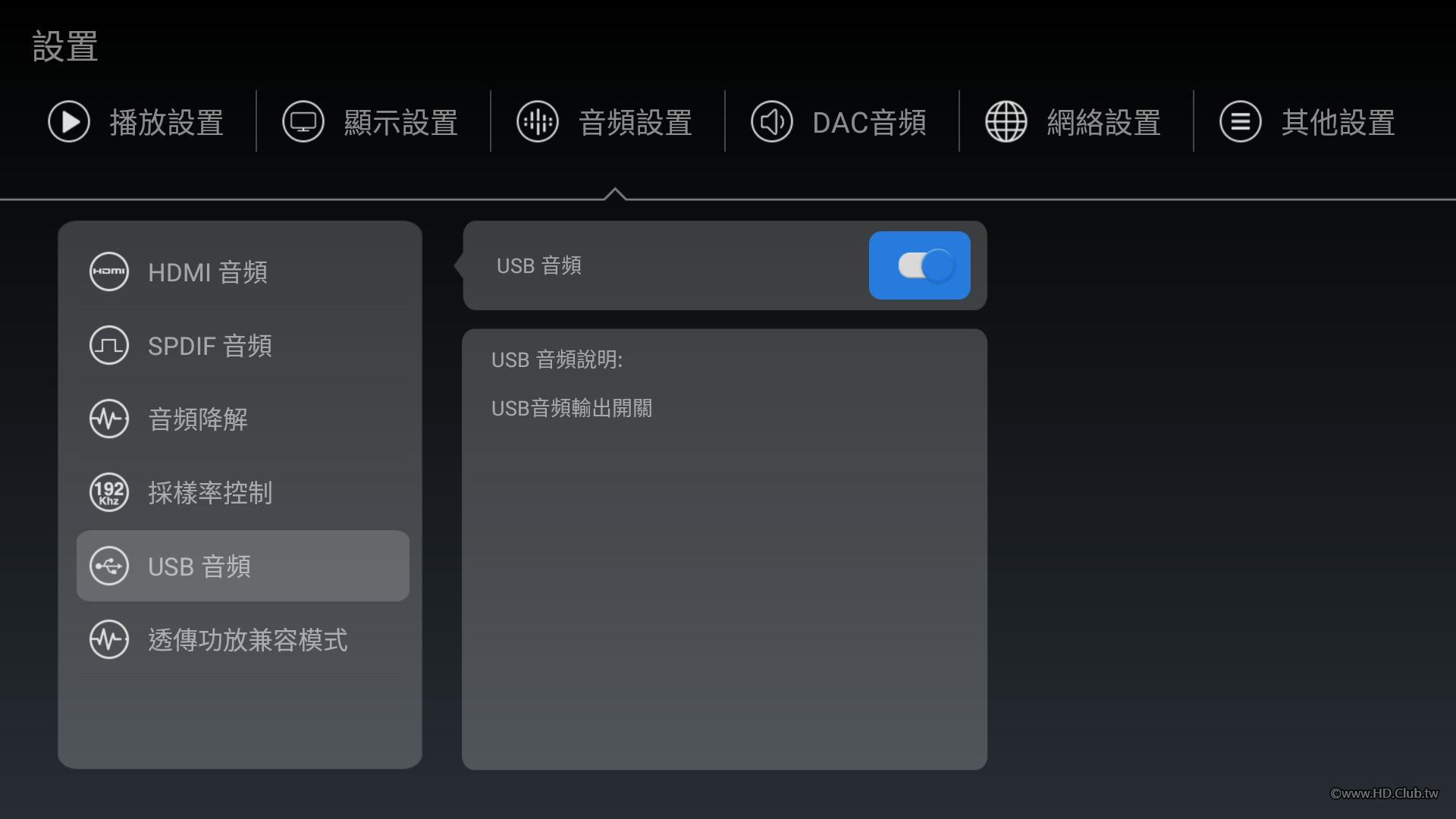

如前述,ZIDOO UHD3000的野心是要進入您的兩聲道系統。若是您的府上有更高階的DAC,UHD3000除了提供數位同軸輸出之外,更配備有USB A輸出音訊的功能。若要開啟,請進入"設置" > "音頻設置" > "USB音頻",並如圖開啟該功能。開啟後請重新啟動一次機器使變更生效。

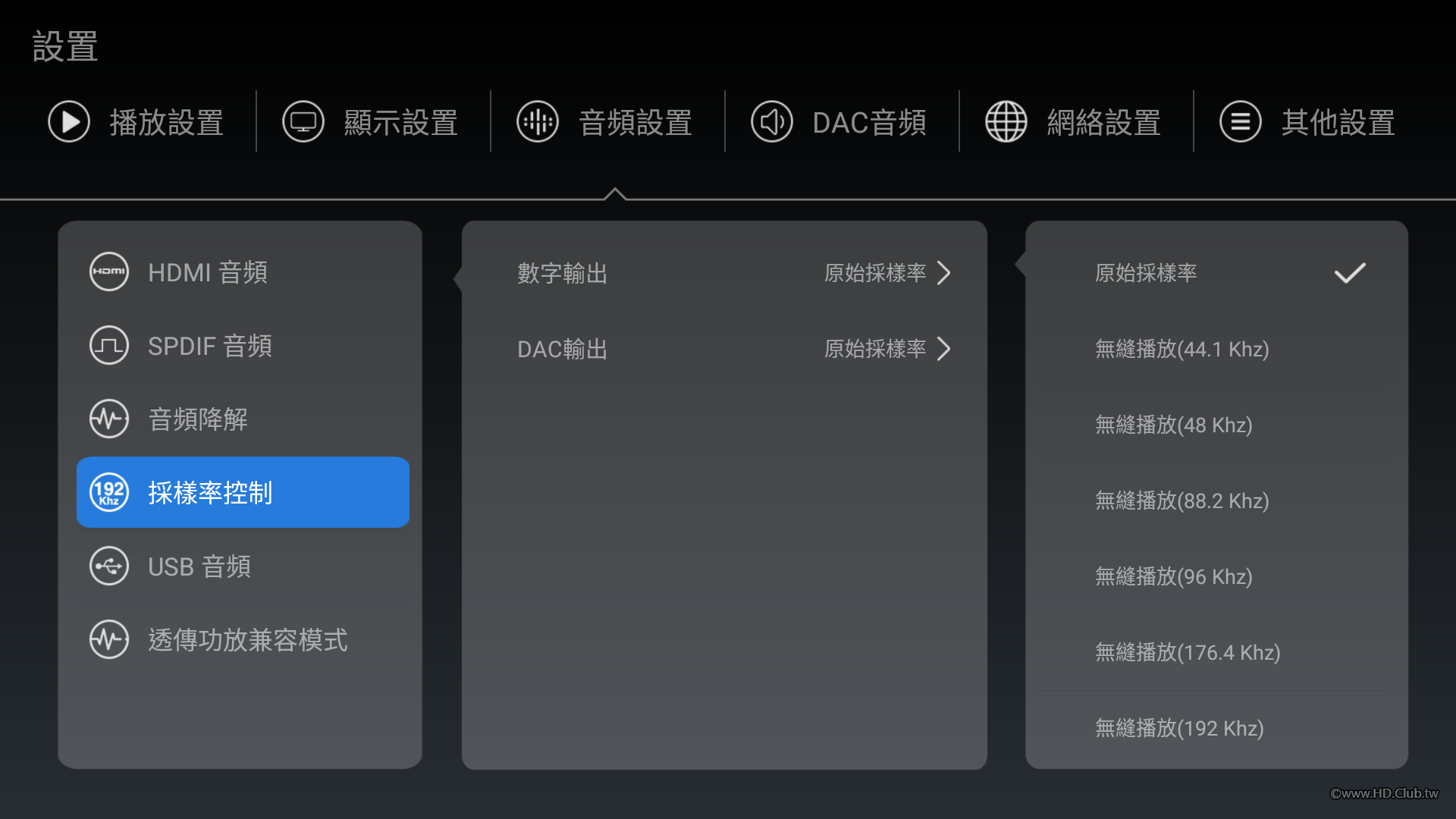

另外在"採樣率控制"欄位,您可以為數位同軸、光纖(數字輸出)及USB輸出(DAC)選擇原始採樣率或是以最高192Khz解析度升頻輸出。若您會在外接更高階的DAC,原始採樣率應該會是最合理的選擇。這一點,當然也是耳聽為憑,各位可以多方嘗試,畢竟搭配器材參數太多,從原始採樣率開始多方試聽來找到最適合您系統的設定。

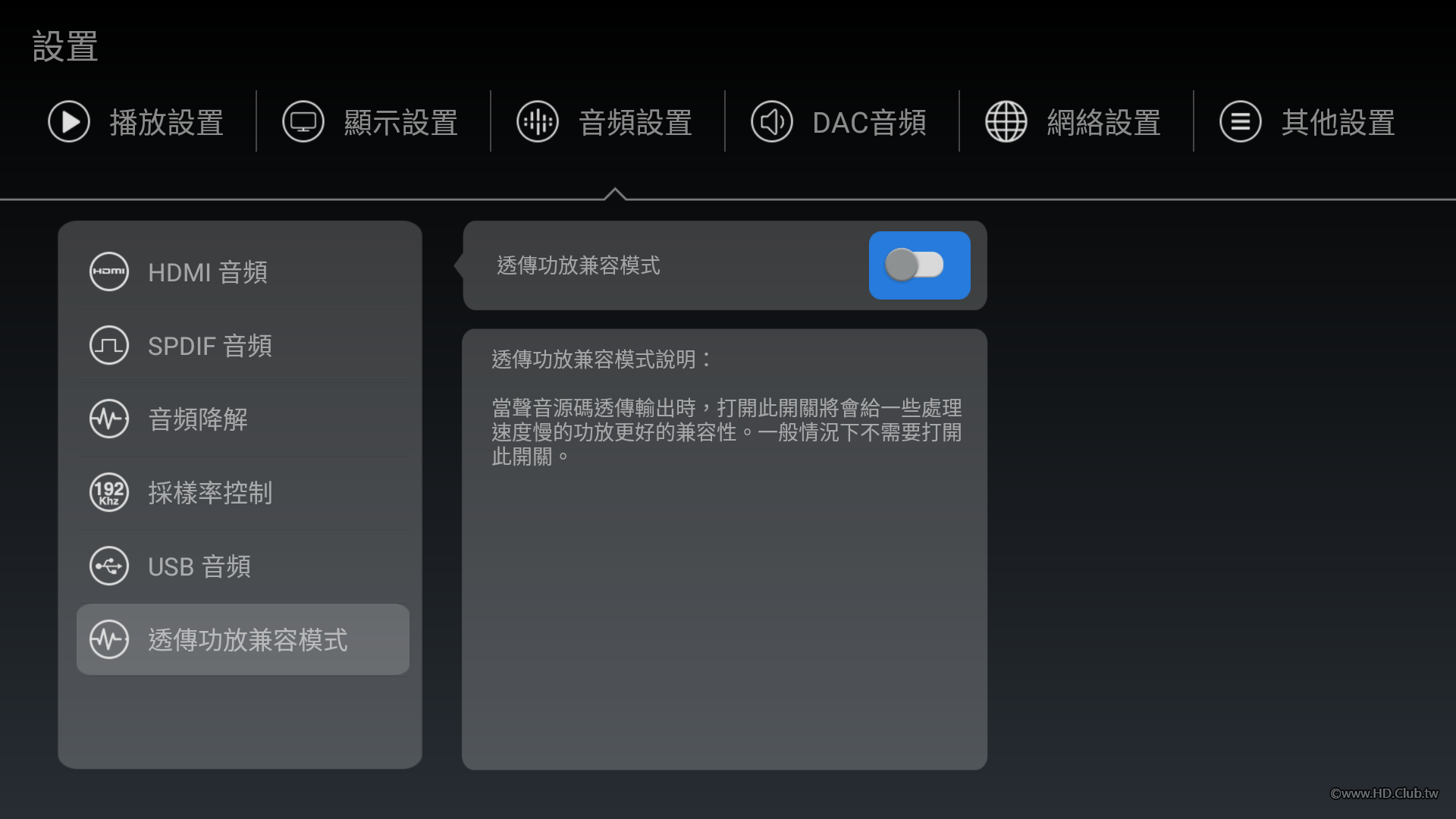

順道一提,"透傳功放兼容模式"這個選單蠻有意思,弟從來沒有在任何一台播放機上看過,理論上是為了讓HDMI輸出向下相容比較早期的環繞擴大機,其實一般來說保持關閉即可。我是好奇開啟試試。

設定DLNA:
UHD3000可以當串流機!UHD3000可以當串流機!UHD3000可以當串流機!很重要所以說三次!弟因為家裡還有兩位小老闆,看片的時間相對變少了,但是我聽音樂的時間反而激增!透過UHD3000,我可以直接使用mconnect這個APP透過UHD3000播放TIDAL喔!

接下來介紹一下相關設定:

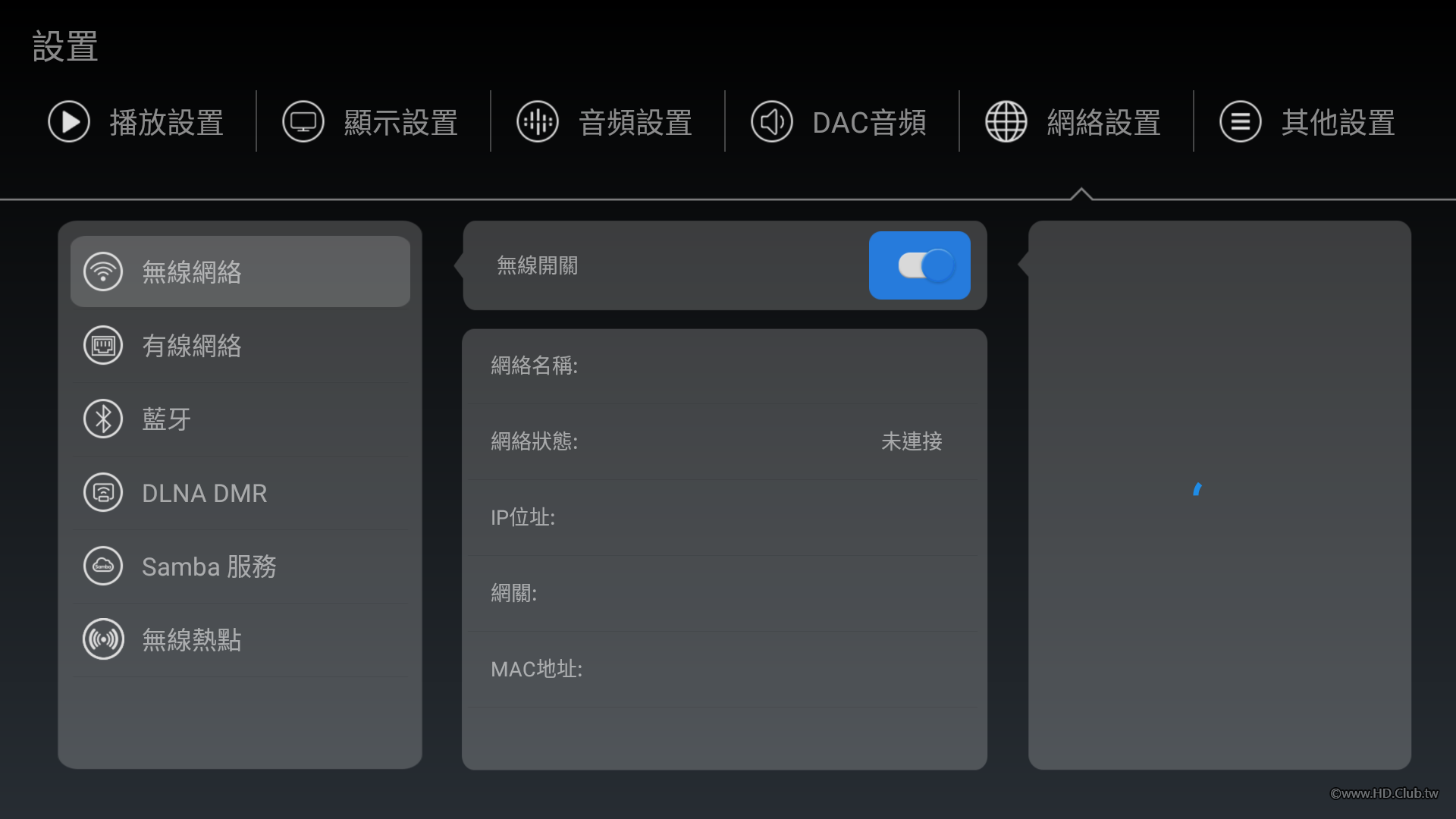

1. 首先進入"設置" > "連線設定",先將UHD3000的有線或無線網域設置好並確定您的手機或平板與UHD3000在同一個區域網路內。

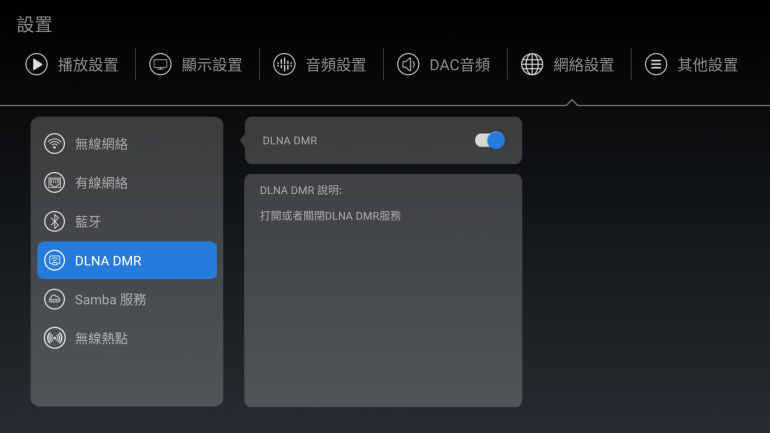

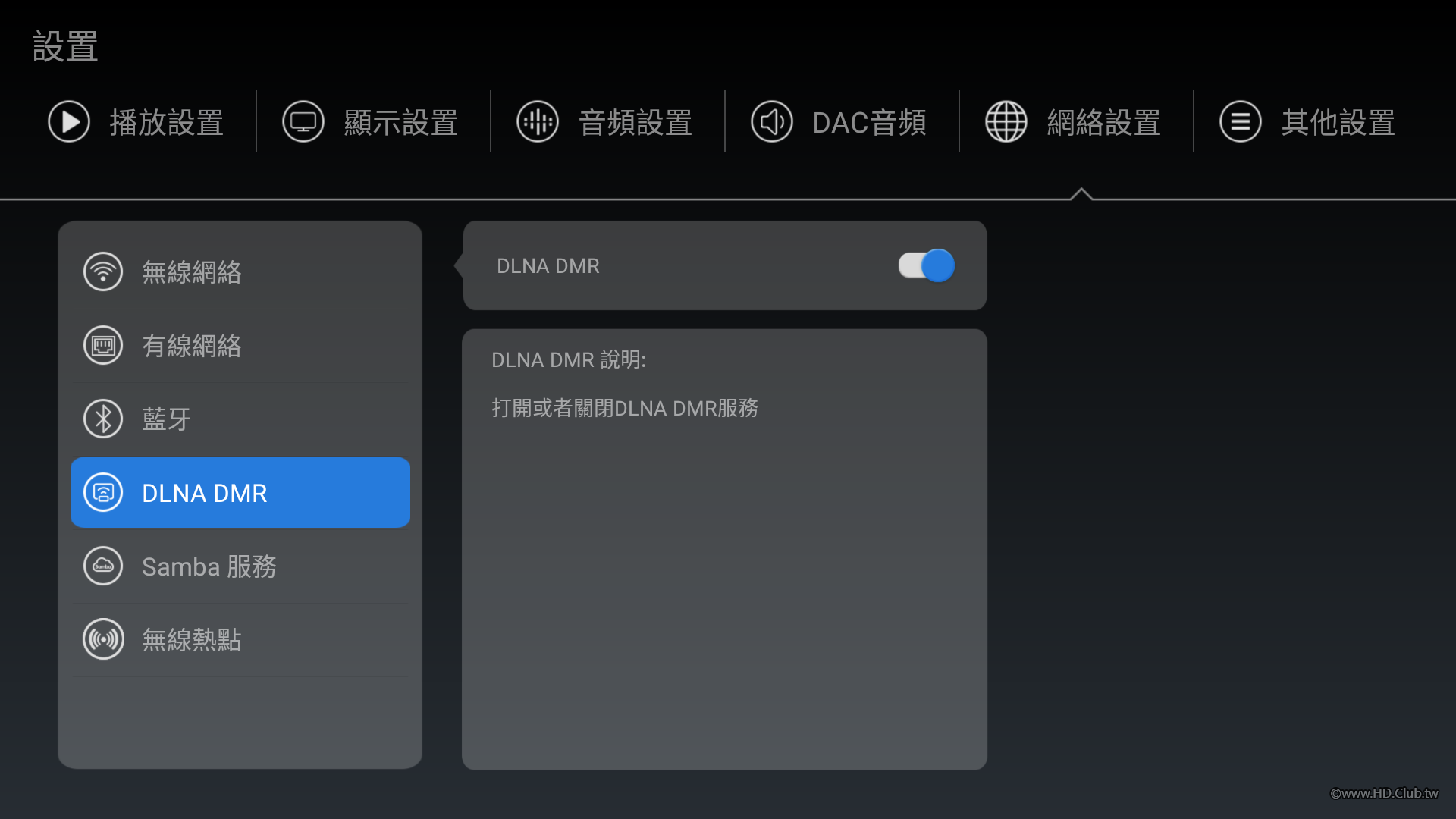

2. 並在"網路設置" > "DLNA DMR"中打開DLNA DMR。

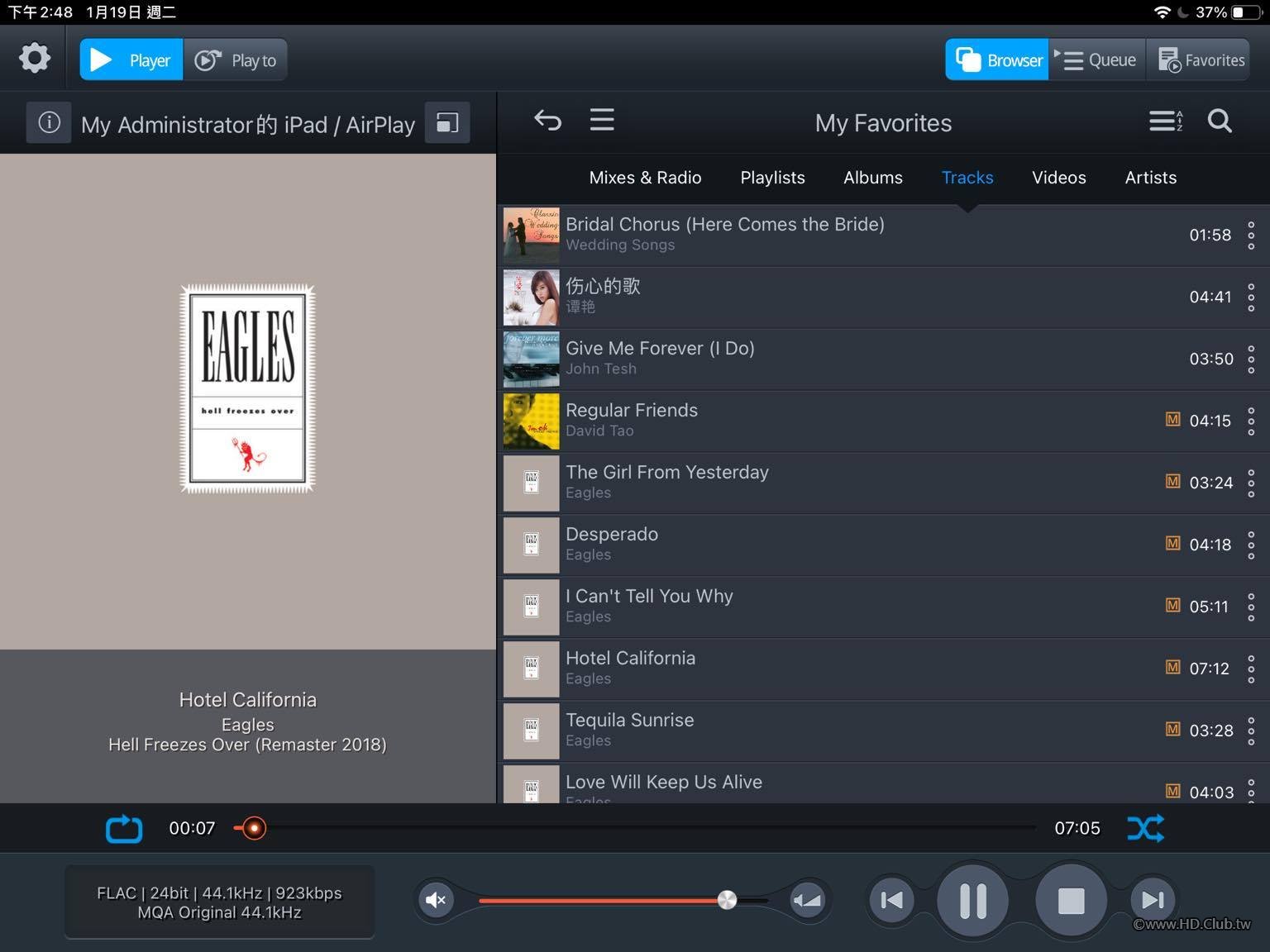

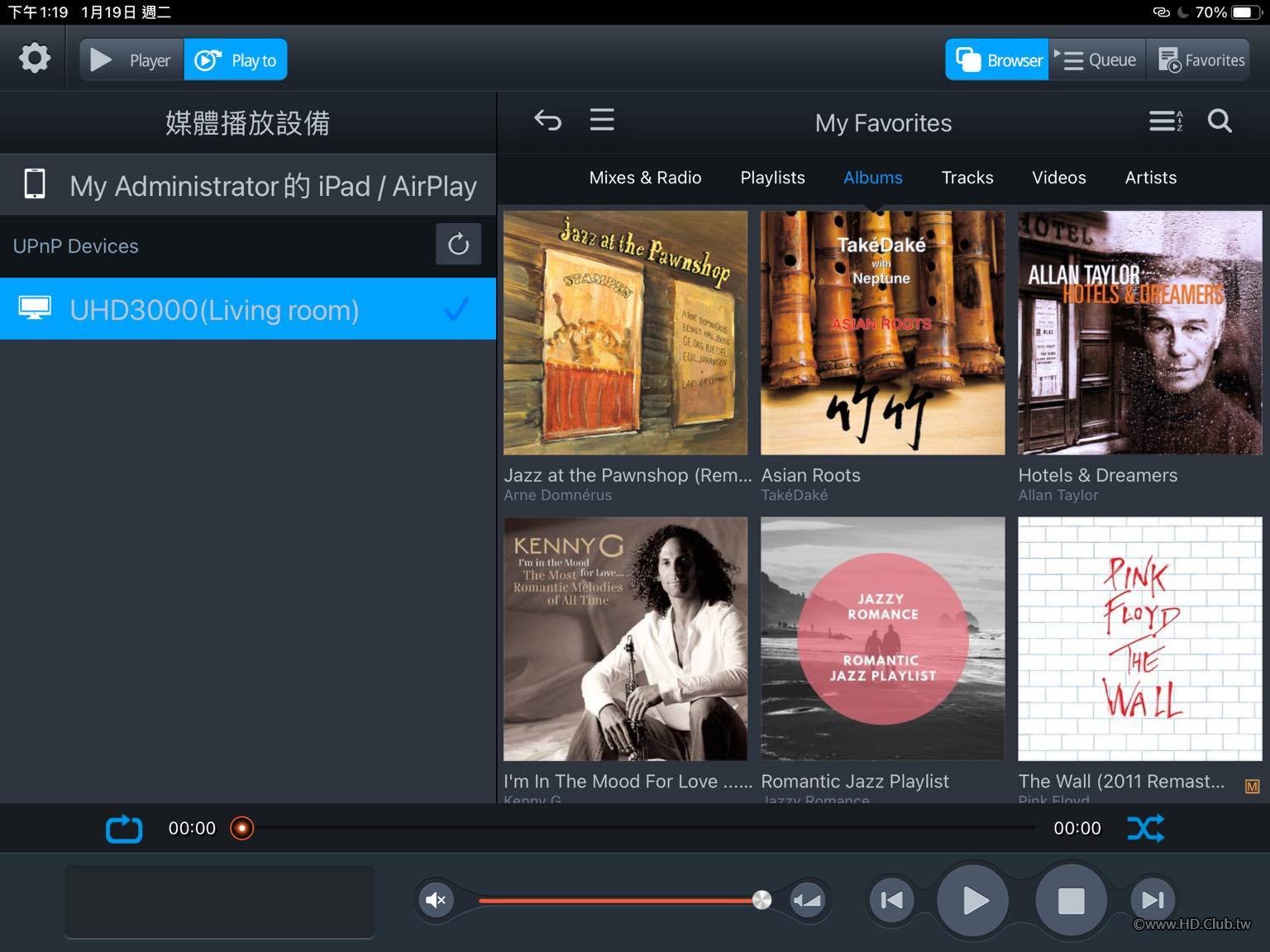

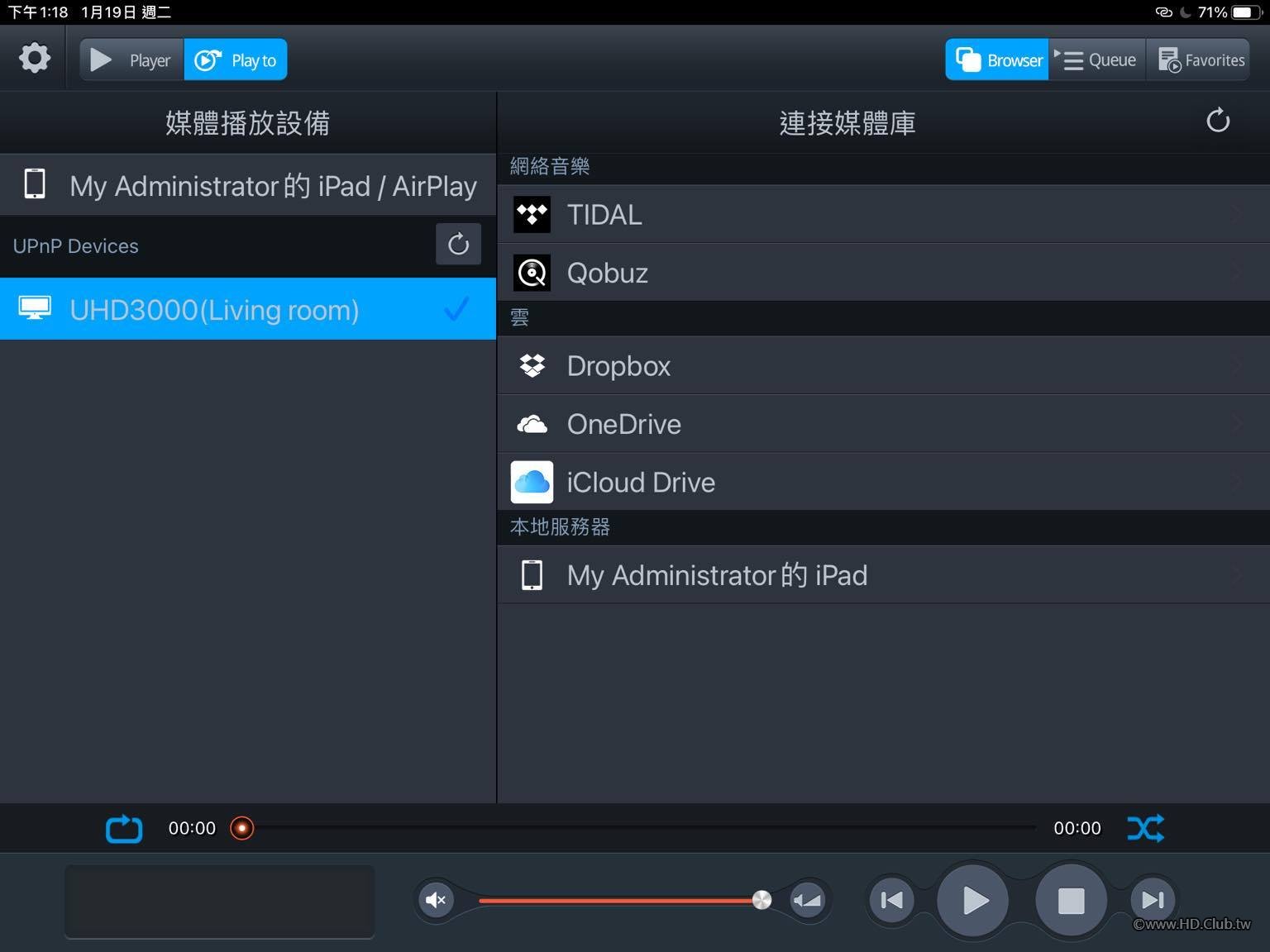

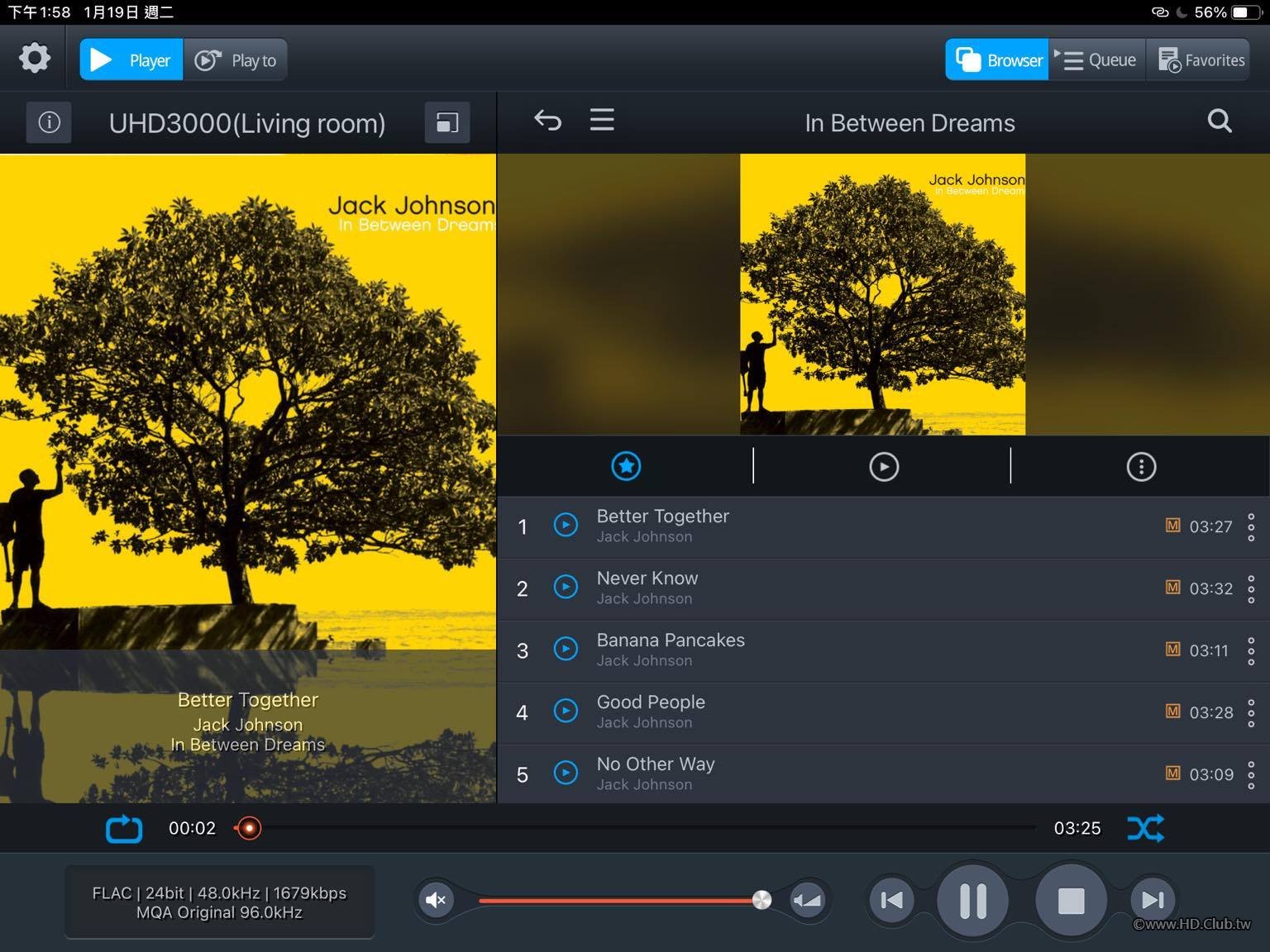

3. 請確認行動裝置和UHD3000在同一個網域下。在手機或平板上下載並開啟mconnect這套APP並進入Play to頁面您就會看到UHD3000囉!點選之後機可連結。

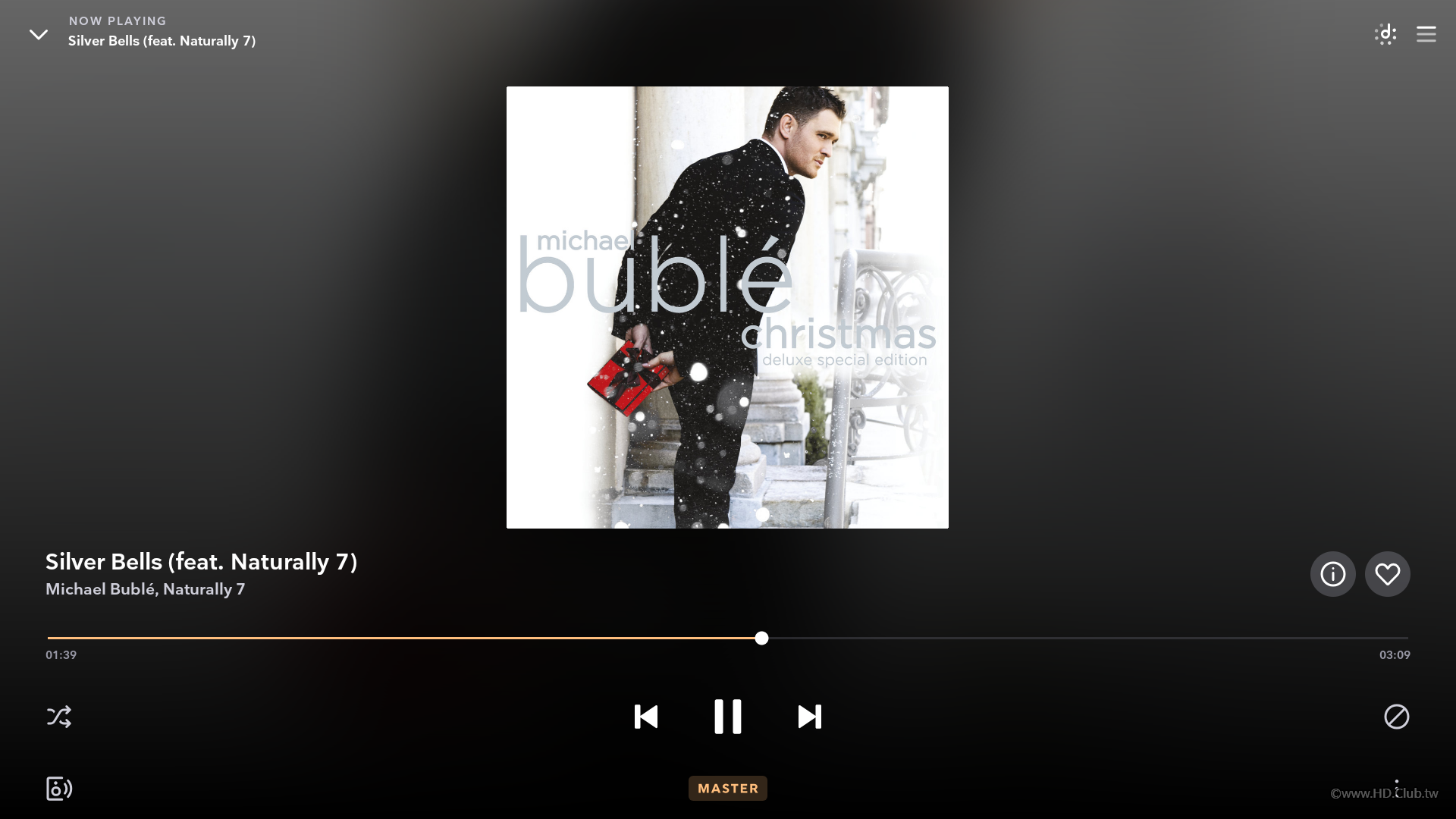

4. 接下來在browser選擇TIDAL服務(當然若您有Qobuz,也是在此登入),就可以開始播放囉!

5. 另外附帶一點要提出的就是,不只是檔案播放能啟動MQA,ES9068晶片當偵測到輸入源帶有MQA CORE的檔案時,會自行"自動解碼",完全無需手動控制!但是此時在畫面上不會顯示點燈就是了(按原廠說法是因為當UHD3000作為串流機或是純DAC時,機器是沒有"主導權"的,純粹被動接受輸入並完全自動解碼,所以僅就曲目顯示)。

聲音表現:
跟大家也稍微報告一下試聽的心得。聲音:我主要都是以DAC播放兩聲道來聆聽,比較UHD3000和之前UHD2000的聲音。在新晶片與用料規劃下UHD3000明顯在音樂的表現力上有明顯的進步。最讓人印象深刻的是,除了立刻可以察覺的聲音更乾淨細緻,低頻線條更好之外,當UHD3000播放音樂時彷彿在你耳邊說故事。它把樂曲唱得高低起伏,抑揚頓挫,即使是熟悉的曲子,UHD3000都讓人聽得入神又好奇,忍不住想繼續聽下去。

以加州旅館為例,前奏中鼓皮的震動清晰可見,空氣密度的改變也叫人驚喜。貝斯聲線在樂曲中更佳凝聚,而且有彈性,彷彿可以看見撥弦的指尖。人聲,即使是男聲,在UHD3000上居然可以聽到甜味。最難得的是UHD3000在樂曲播放時能展現出極佳的音樂律動感。

Better Together開頭的吉他獨奏就引人入勝,撥弦和手指劃過琴枕和指板的聲音真的是美極了!每一顆音符帶著一點迴聲,清晰透明,充滿感情。仔細聆聽這首的貝斯聲線,Q彈有活力,好像麻糬。墊在Jack Johnson敘事的唱腔下,一點一滴地讓海灘男孩的浪漫帶我們進入想像的世界。雖然是兩聲道播放,海洋之聲卻似乎從耳旁兩側襲捲而來,太銷魂了!

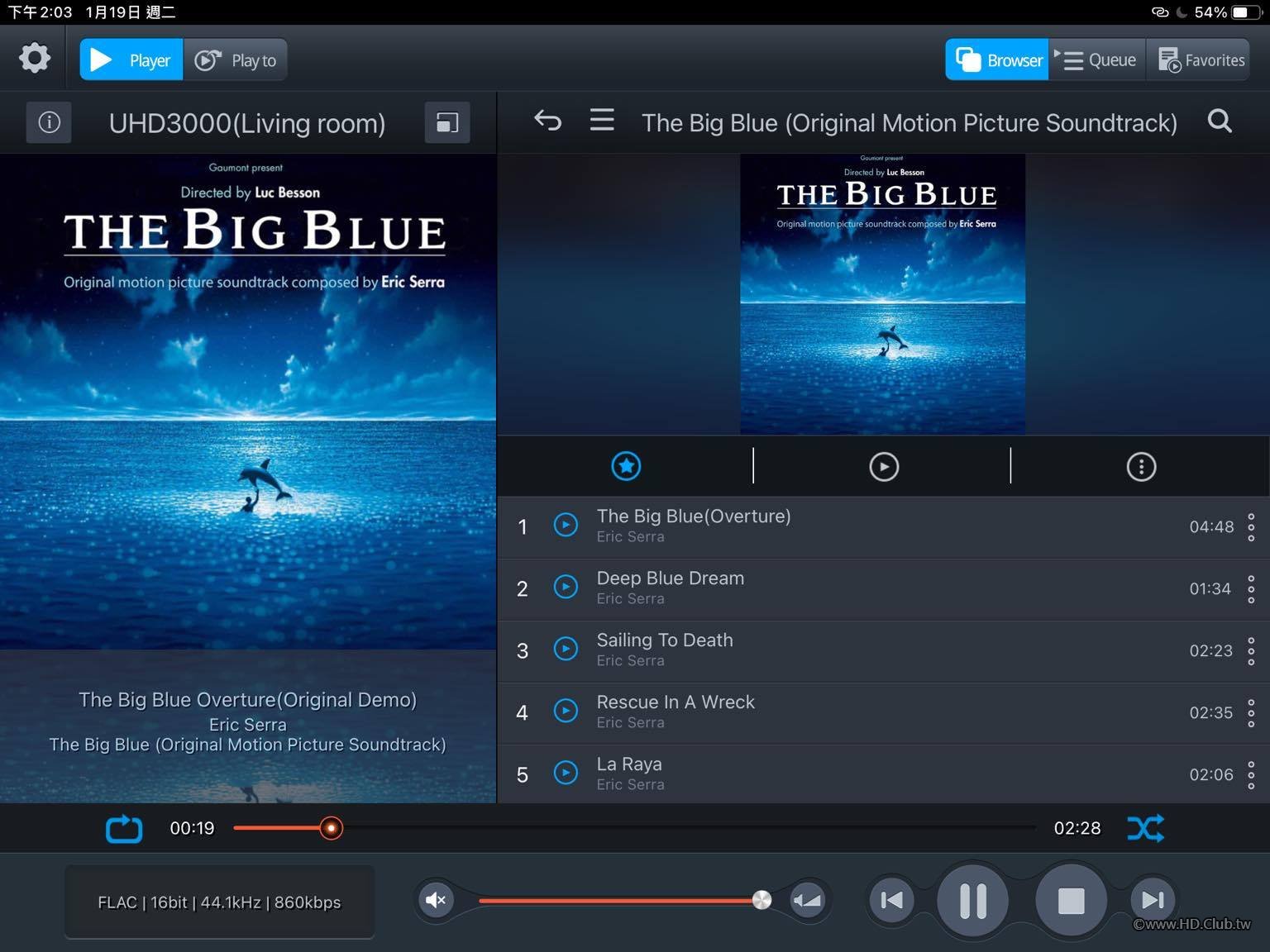

The Big Blue是盧貝松早年的作品。電影情節引人入勝,在一片蔚藍的景致中讓習慣美國好萊塢芭樂劇情的觀眾們體會法式五味雜陳的愛情之外,其電影原聲帶更是一張超級大發燒。第一首The Big Blue(Overture),不僅旋律優美,氣勢磅礡,這首4分48秒的事件當中,更充滿著神奇的音效表演,在UHD3000演繹之下,可以說是絲絲入扣,讓人聽得不敢呼吸,生怕聽漏了什麼聲音,徜徉在如海開闊的旋律中,突然一陣鈴聲,帶我們潛入寂靜的海溝深處,彷彿就要窒息的瞬間,音樂又將帶我們瞬間衝出水面,大口呼吸,過癮!

推薦手機及平板上超好用的zidooAPP:

UHD3000的功能多得不得了! 若是來來回回地玩,看電影又聽音樂,一下子數位輸出下子類比輸出若都用遙控器按,著實按著累人。而且在投影機上看,一頁一頁換,眼睛都換花了。好在我們可以選擇在手機或平板上安裝ZIDOO的遙控APP,不只介面清爽,點擊方便,更重要的是ZIDOO APP所能掌握的功能已經十分全面。若您只是要聽音樂,完全無須開電視喔!

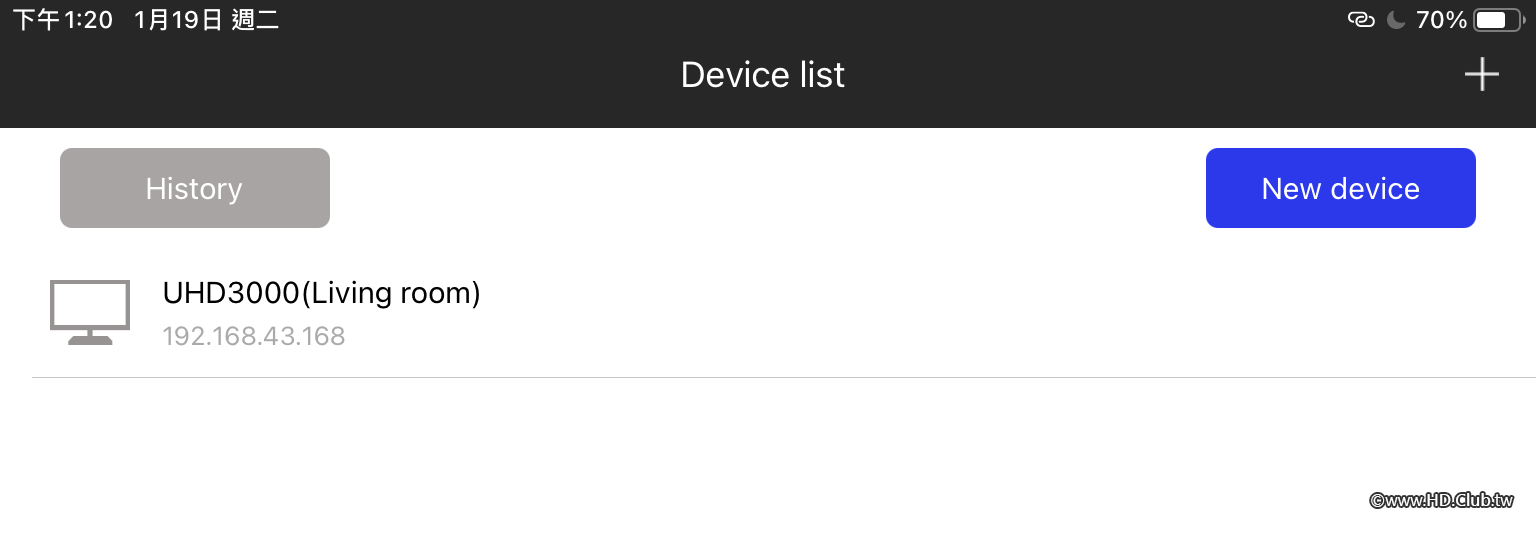

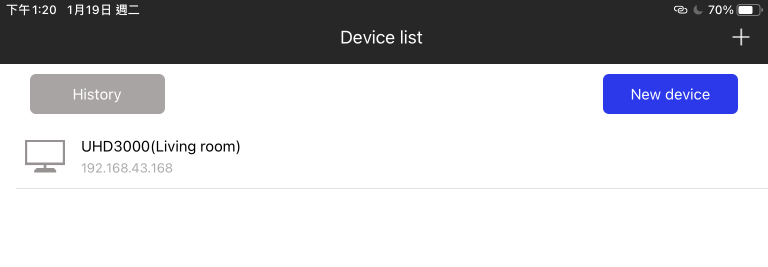

1. 請確認行動裝置和UHD3000在同一個網域下。於Google Play或是蘋果的App Store下載並安裝專屬APP - "ZIDOO Controller"後,啟動APP,您就可以在Device list頁面按下"New device",您就會看到UHD3000(Living room)就是啦!另外這次在連接UHD3000時無須在主機端確認連接,找到就能連!

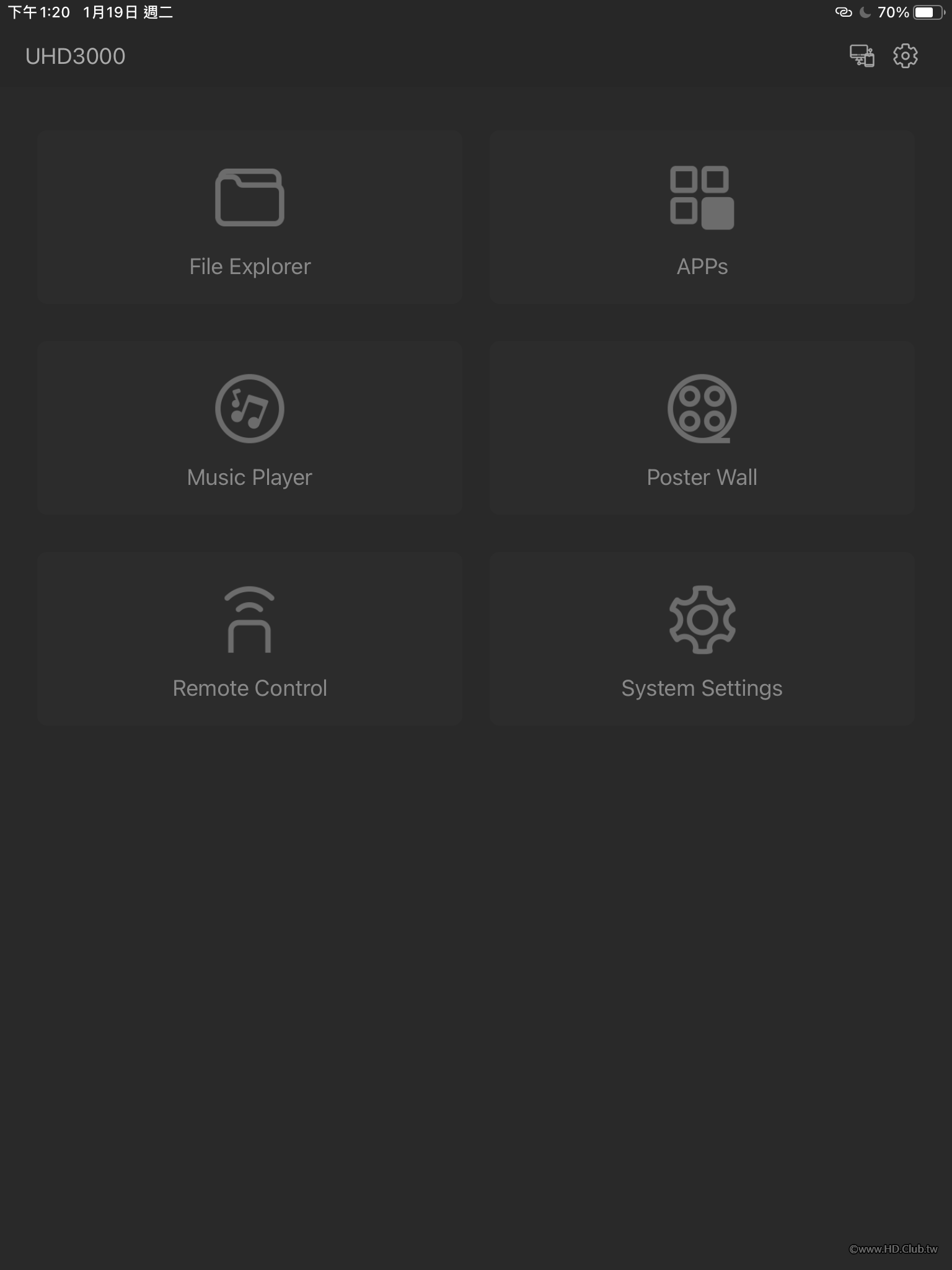

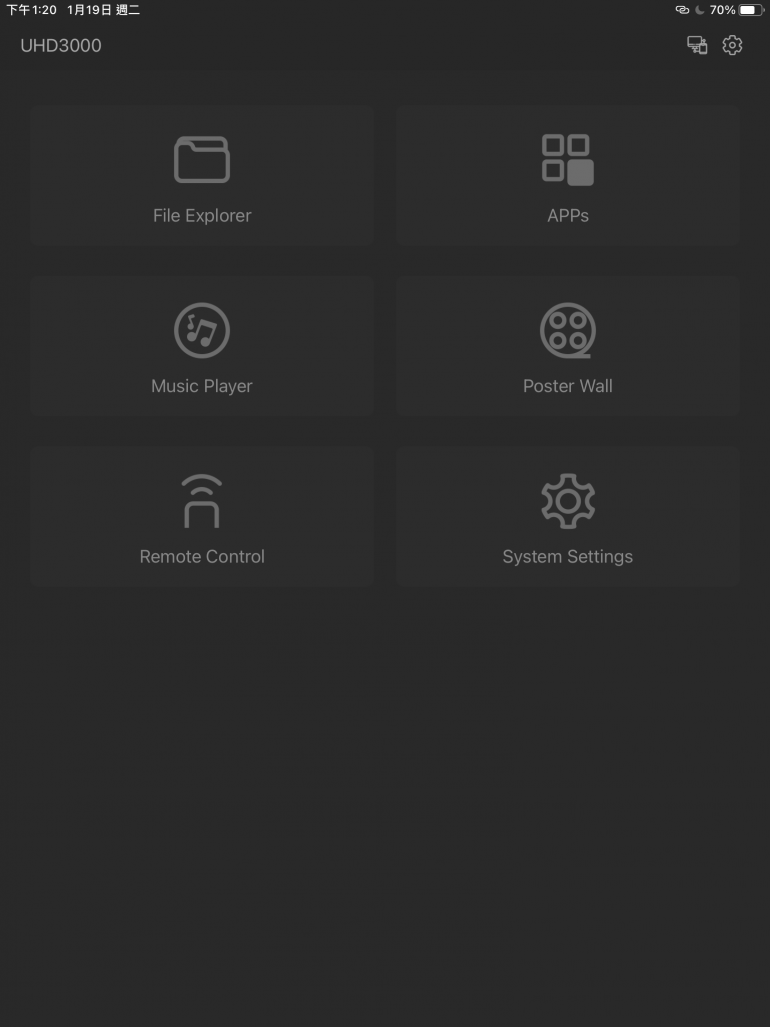

2. 連上後馬上進入這樣一目了然的選單。分成File Exsplore(檔案管理員)、APPs(應用程式集)、Music Player(音樂播放器)、Poster Wall(電影海報牆)、Remote Control(遙控器)及System Settings(系統設定)六大單元。

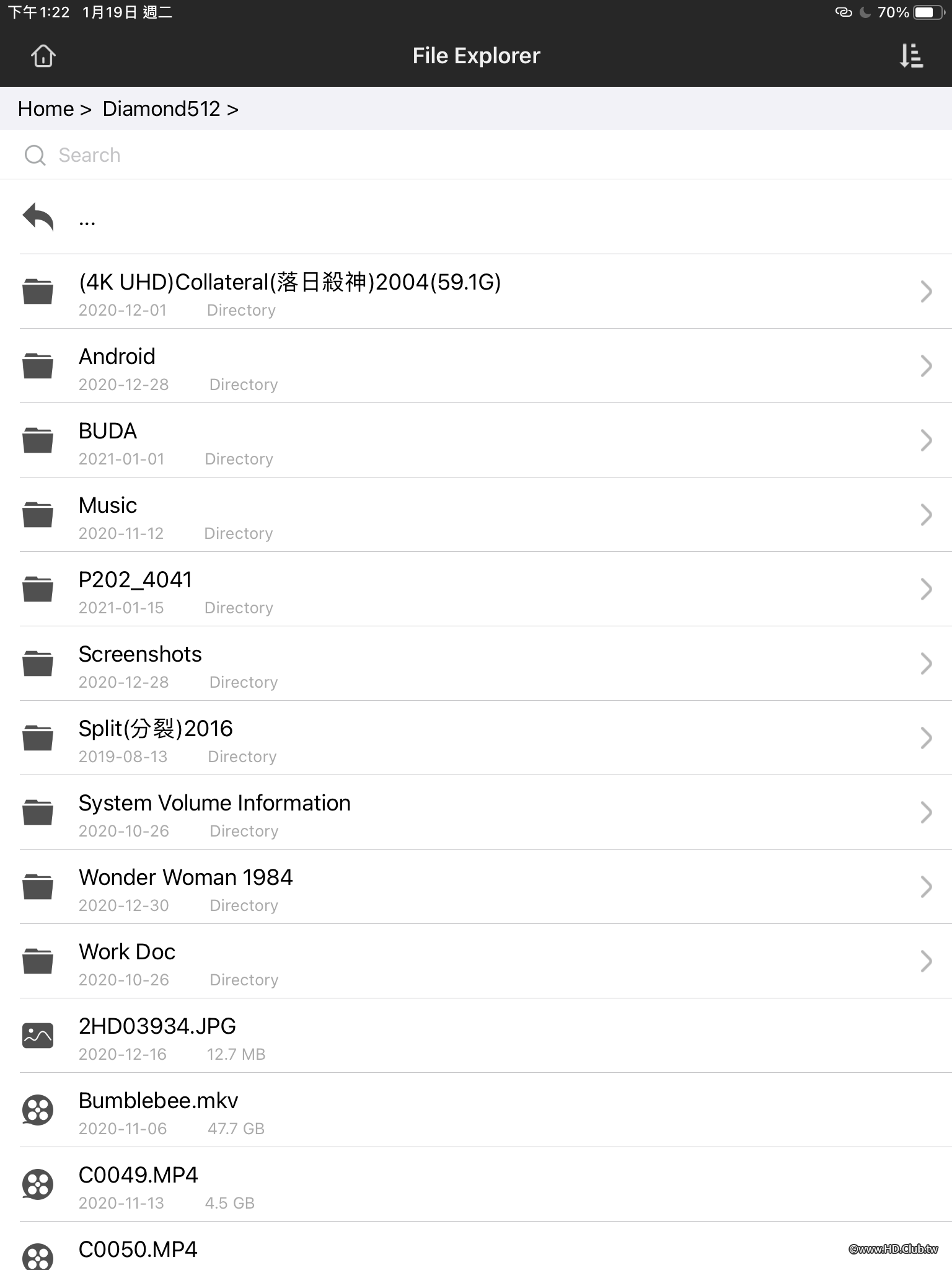

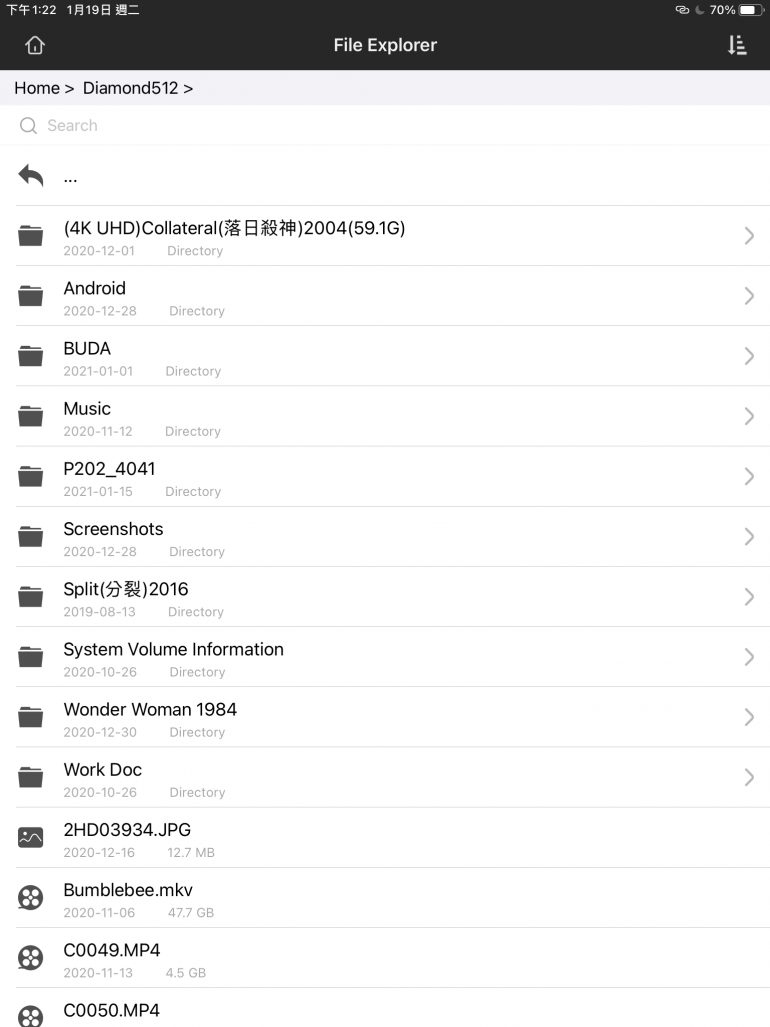

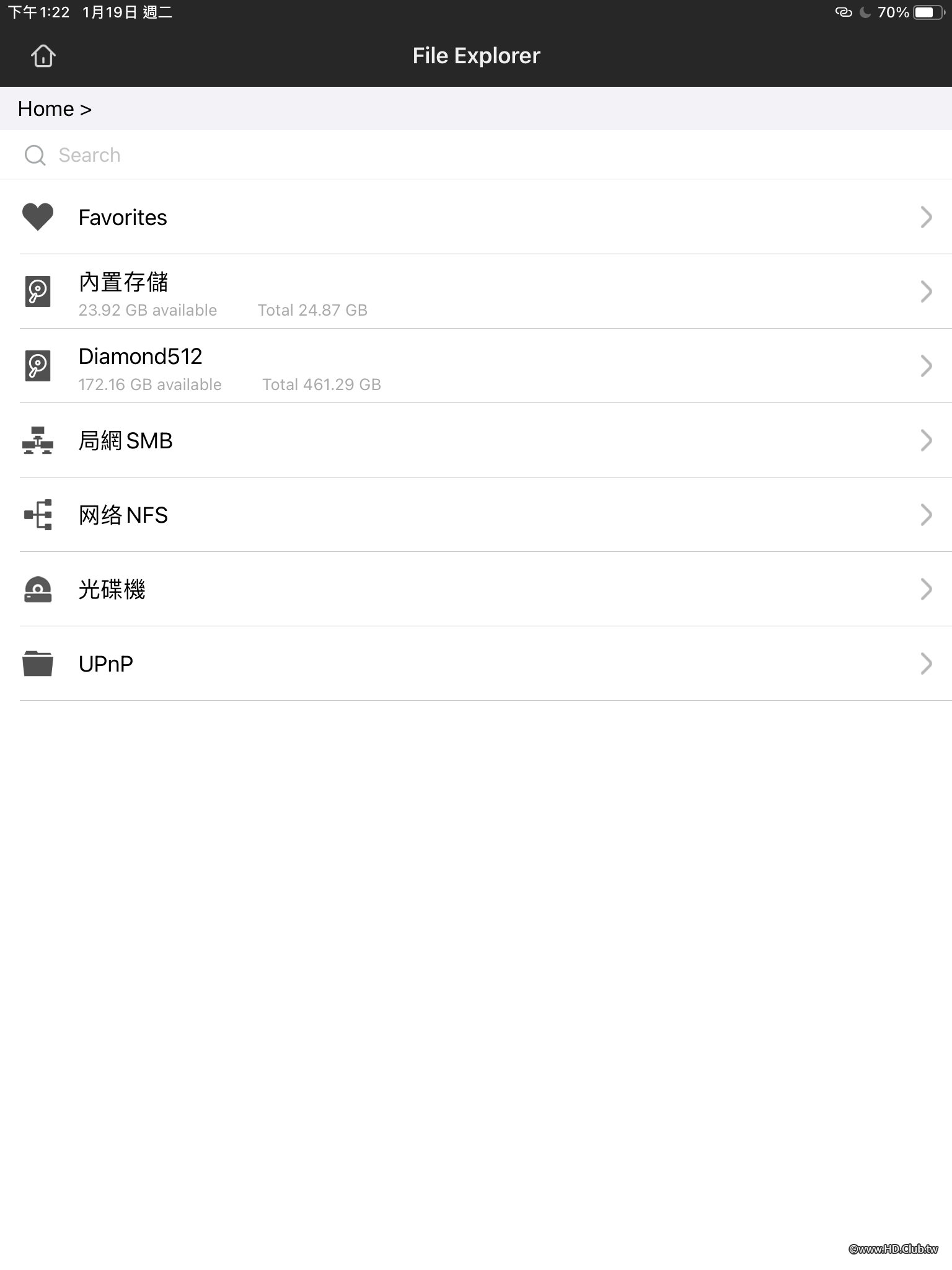

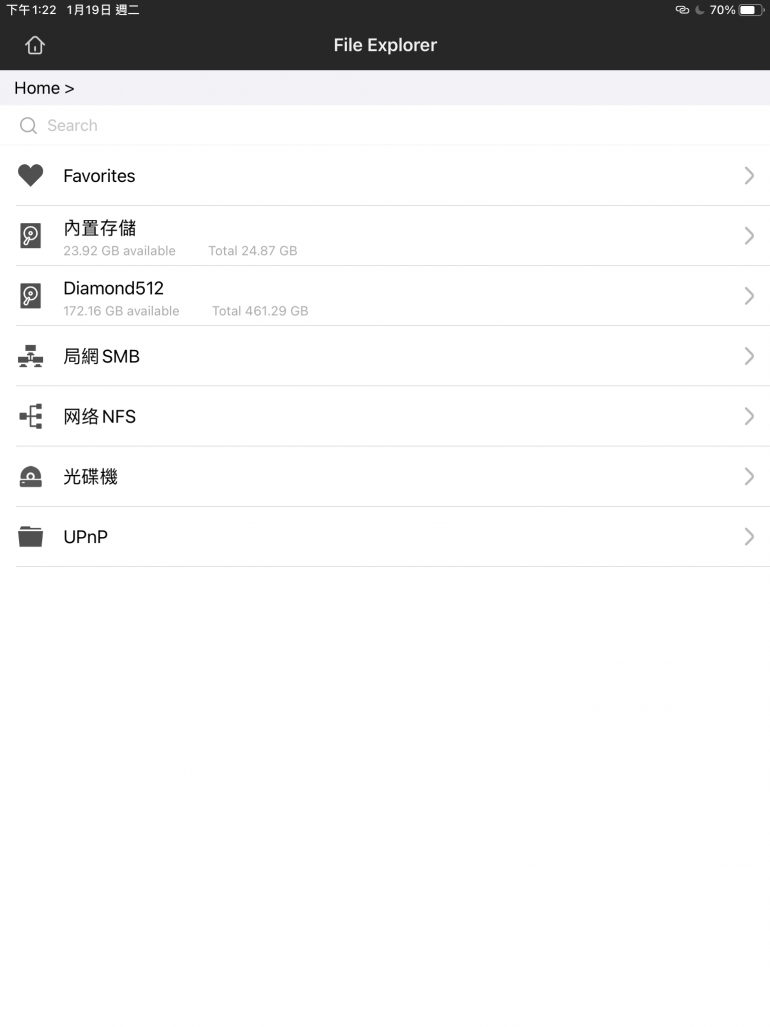

首先進入File Exsplore(檔案管理員)來瞧瞧。很清楚,所有UHD3000連結的周邊媒體都羅列出來了。

點進我的隨身碟看看,檔案一個也不缺,您可以從這兒播放影片或是音樂。

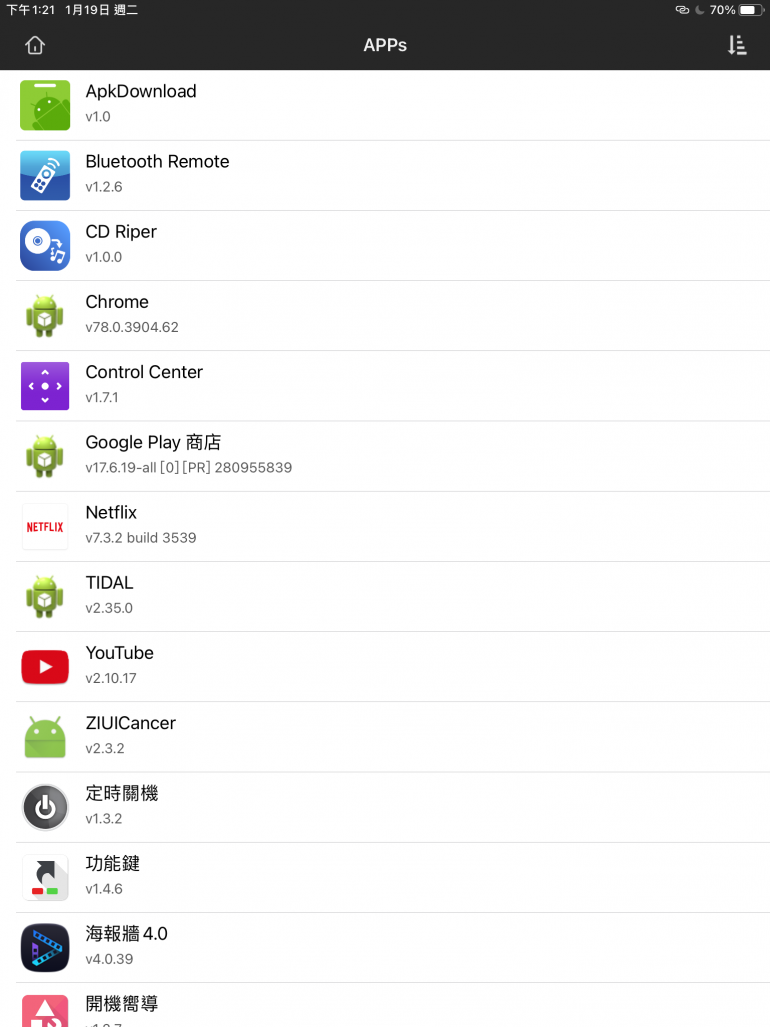

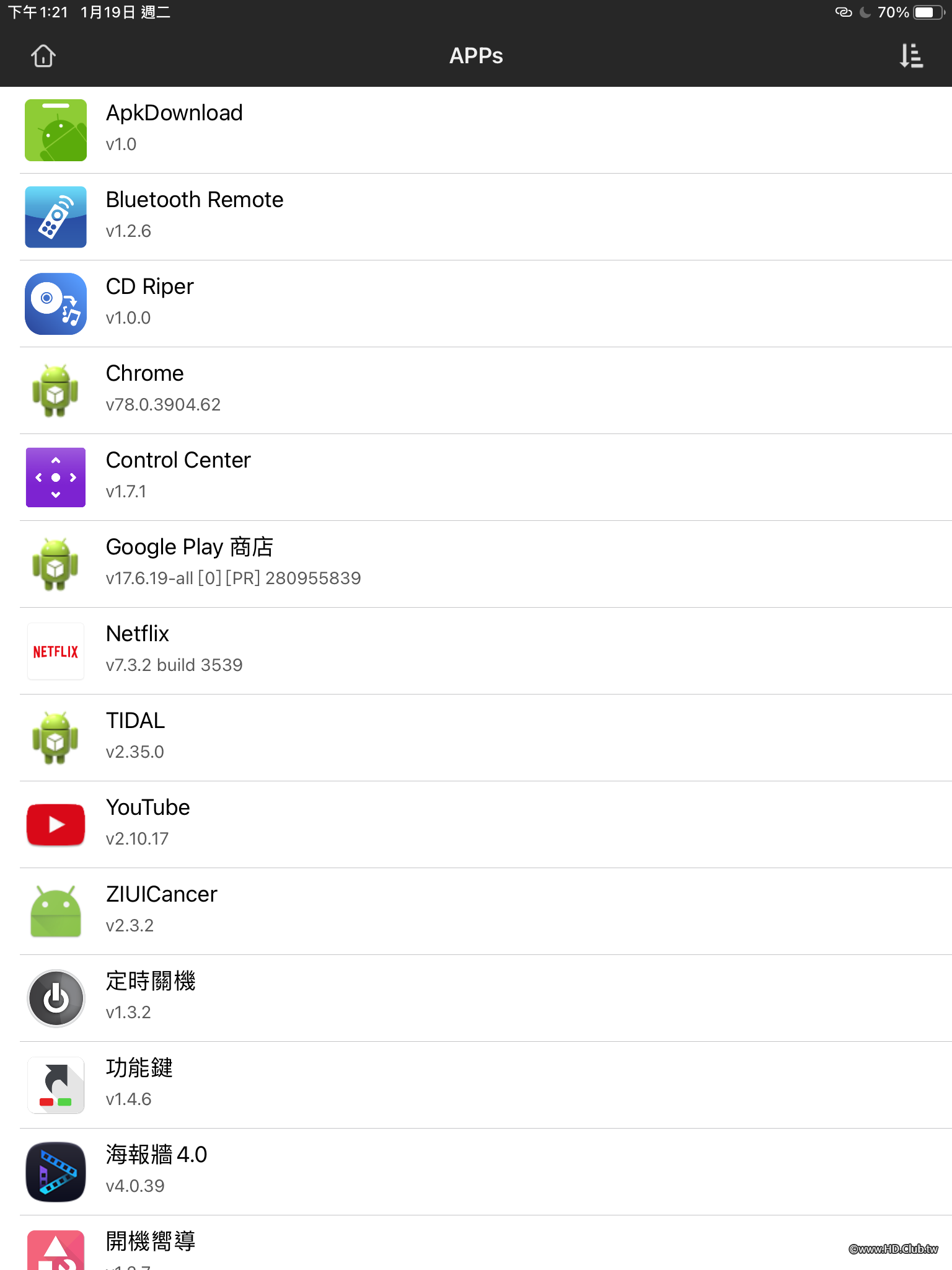

進入應用程式(APPs)頁面是這樣,用家可以從這裡啟動程式。但是程式的畫面顯示仍然是在電視或投影機的畫片輸出端,不會顯示在手機或平板的畫面中喔!

接下來是Music Player(音樂播放器),APP上的介面如下:

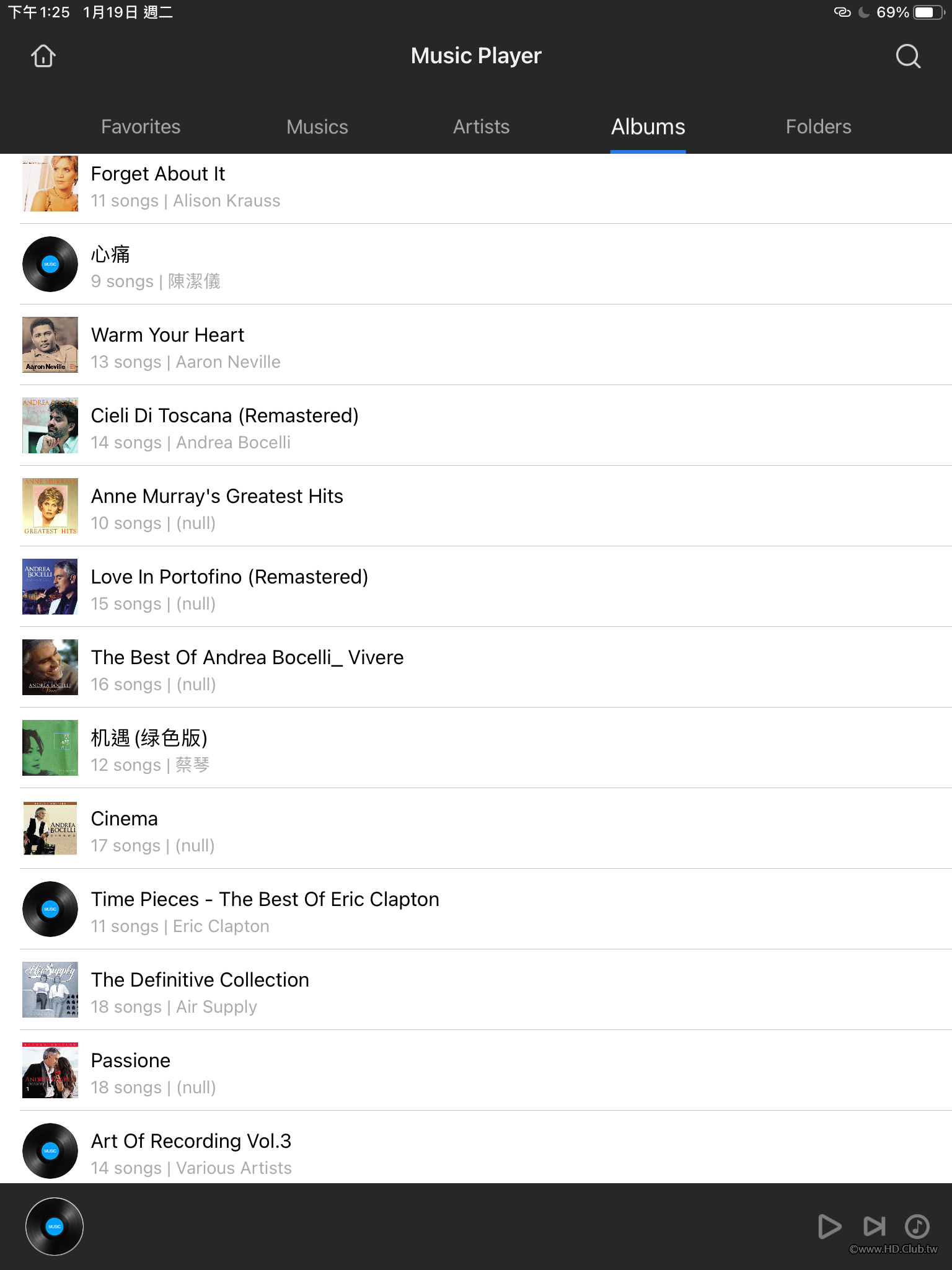

這是以專輯分類

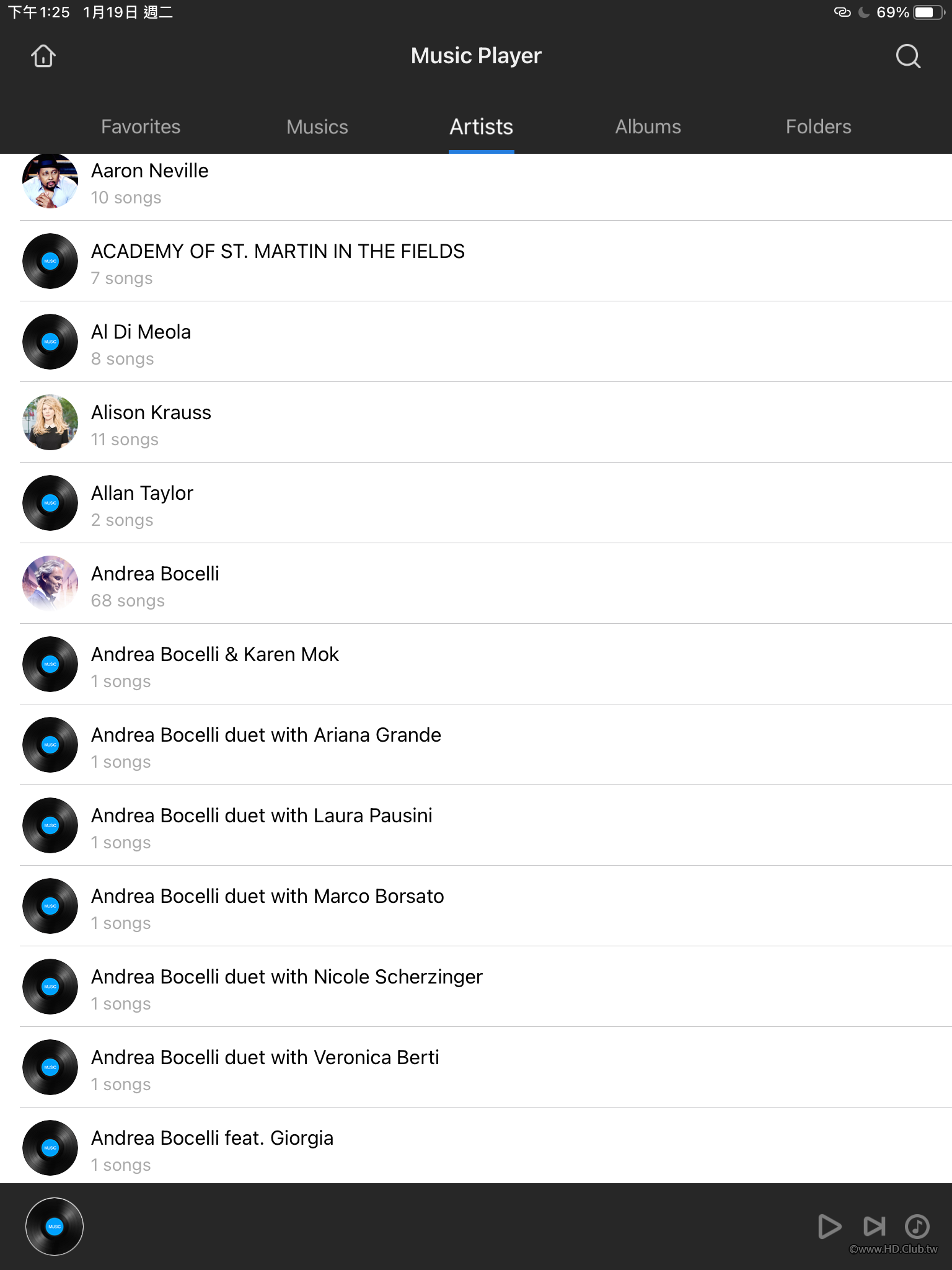

以歌手分類

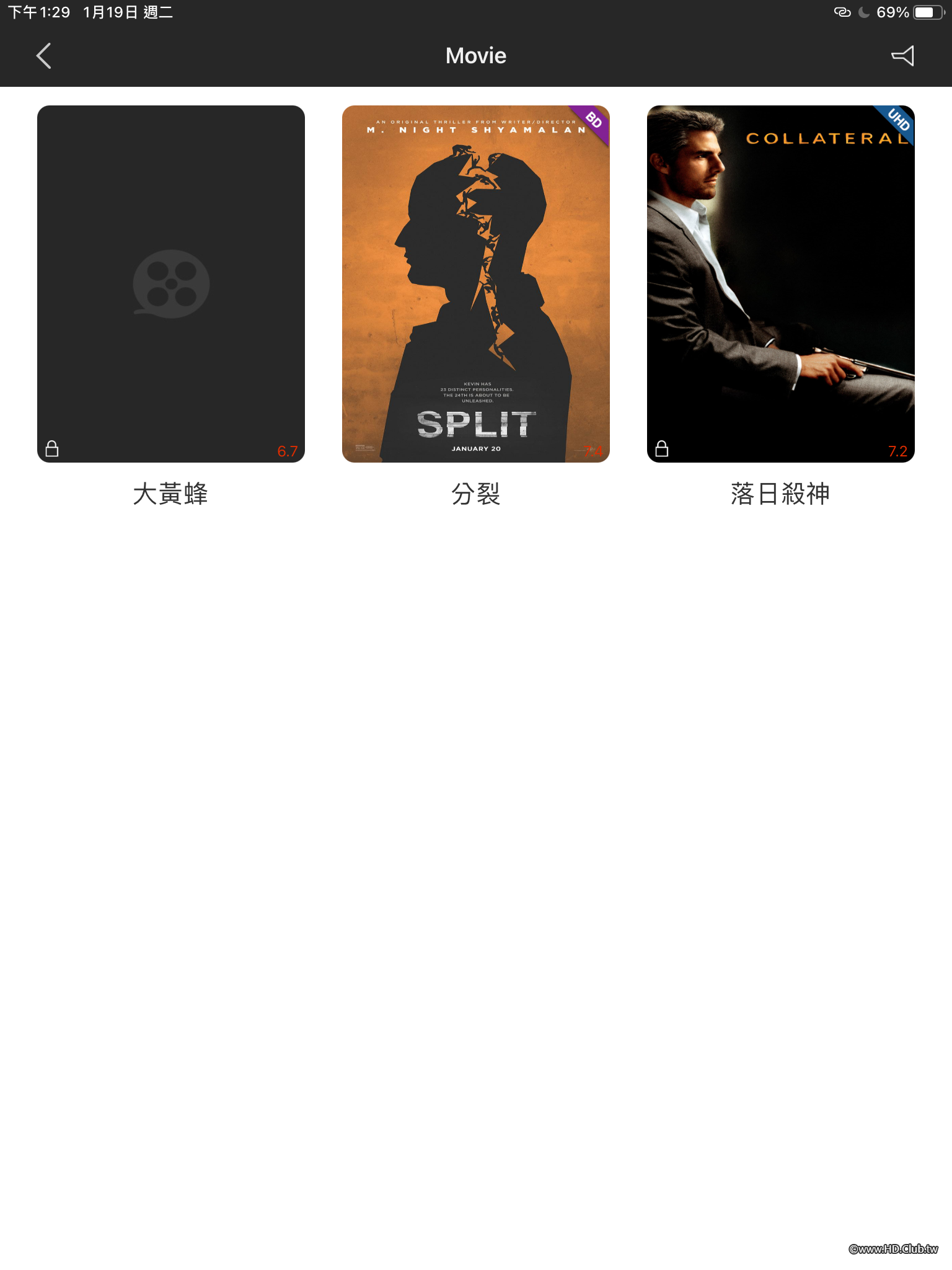

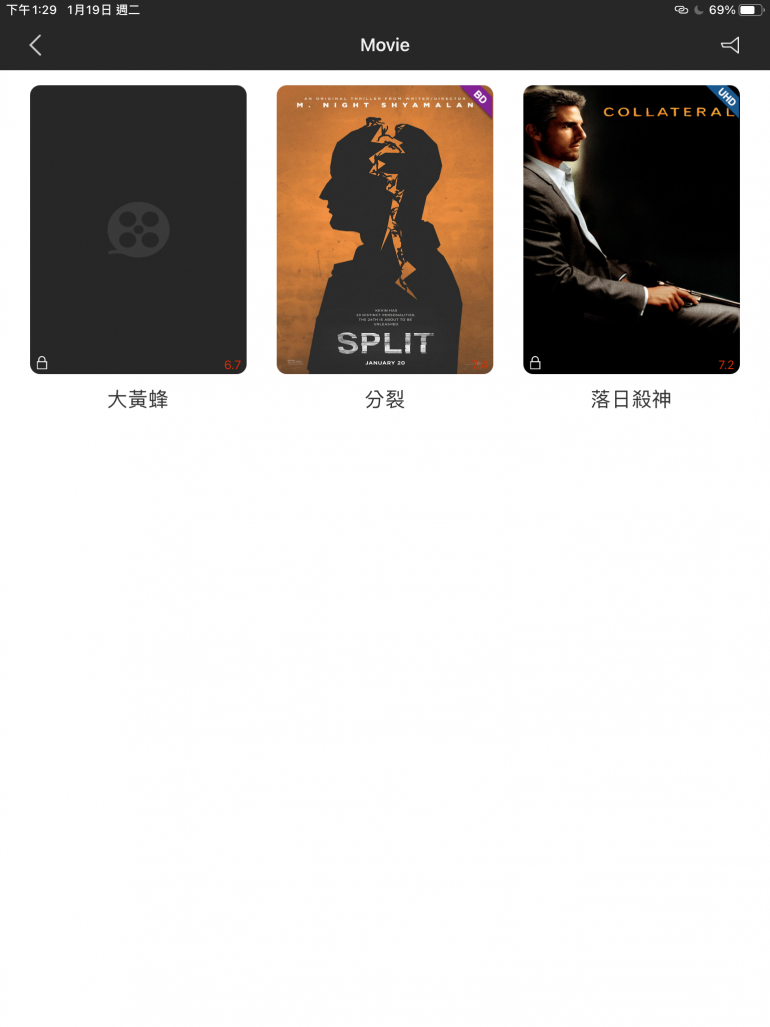

當然別忘了ZIDOO超強的電影海報牆Poster Wall(電影海報牆)

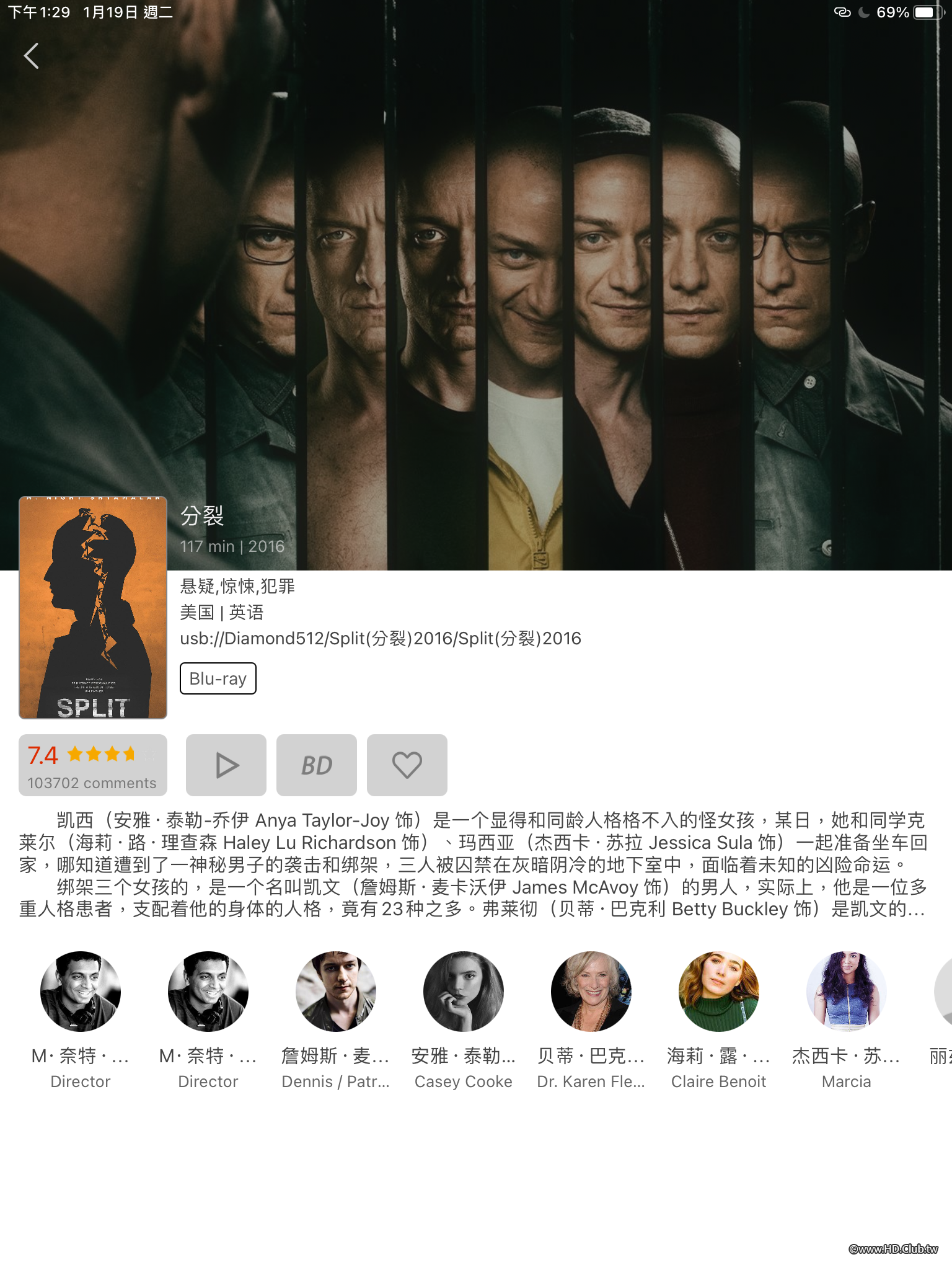

點入之後照樣把每部電影的資訊列的一清二楚!

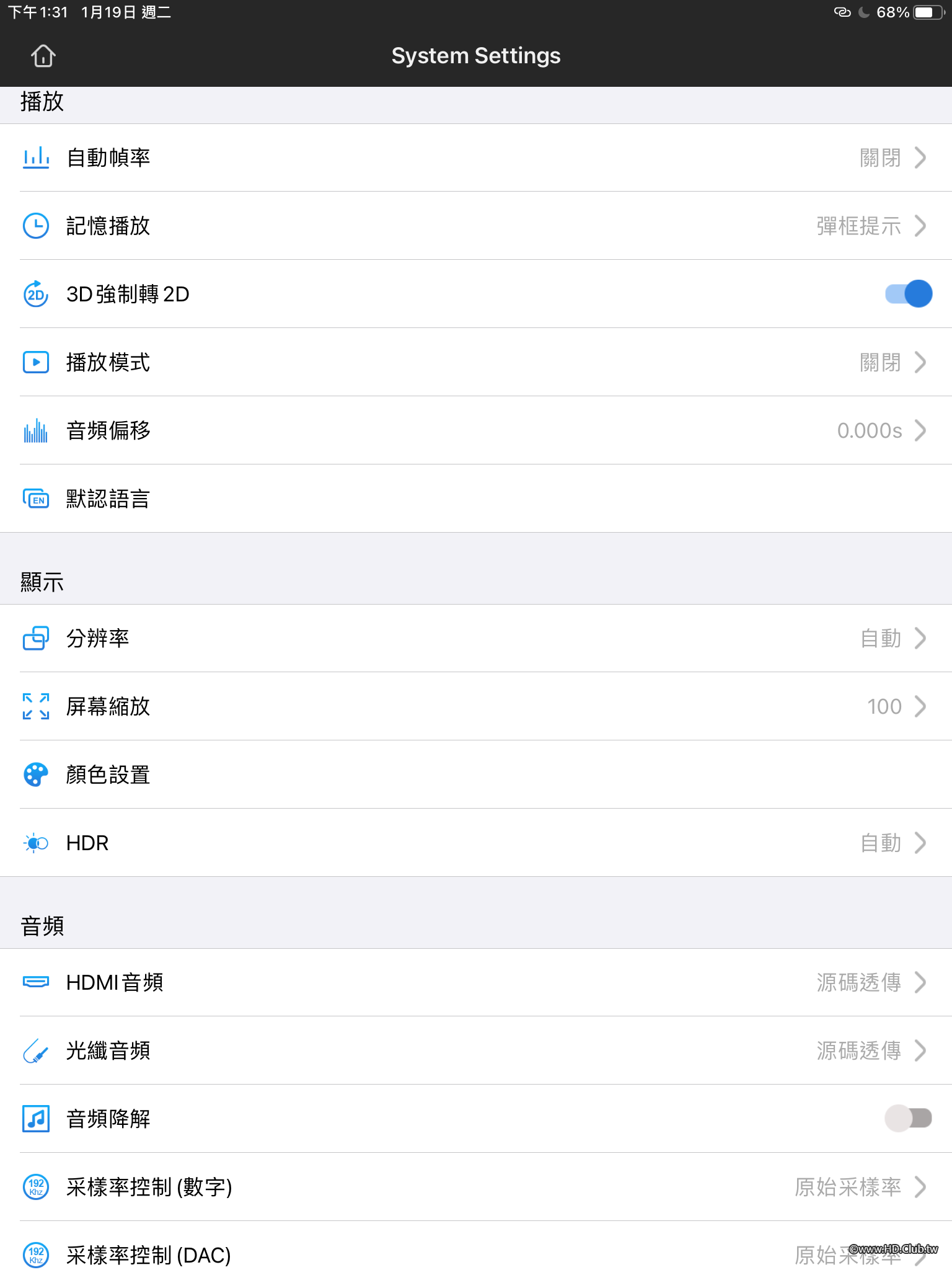

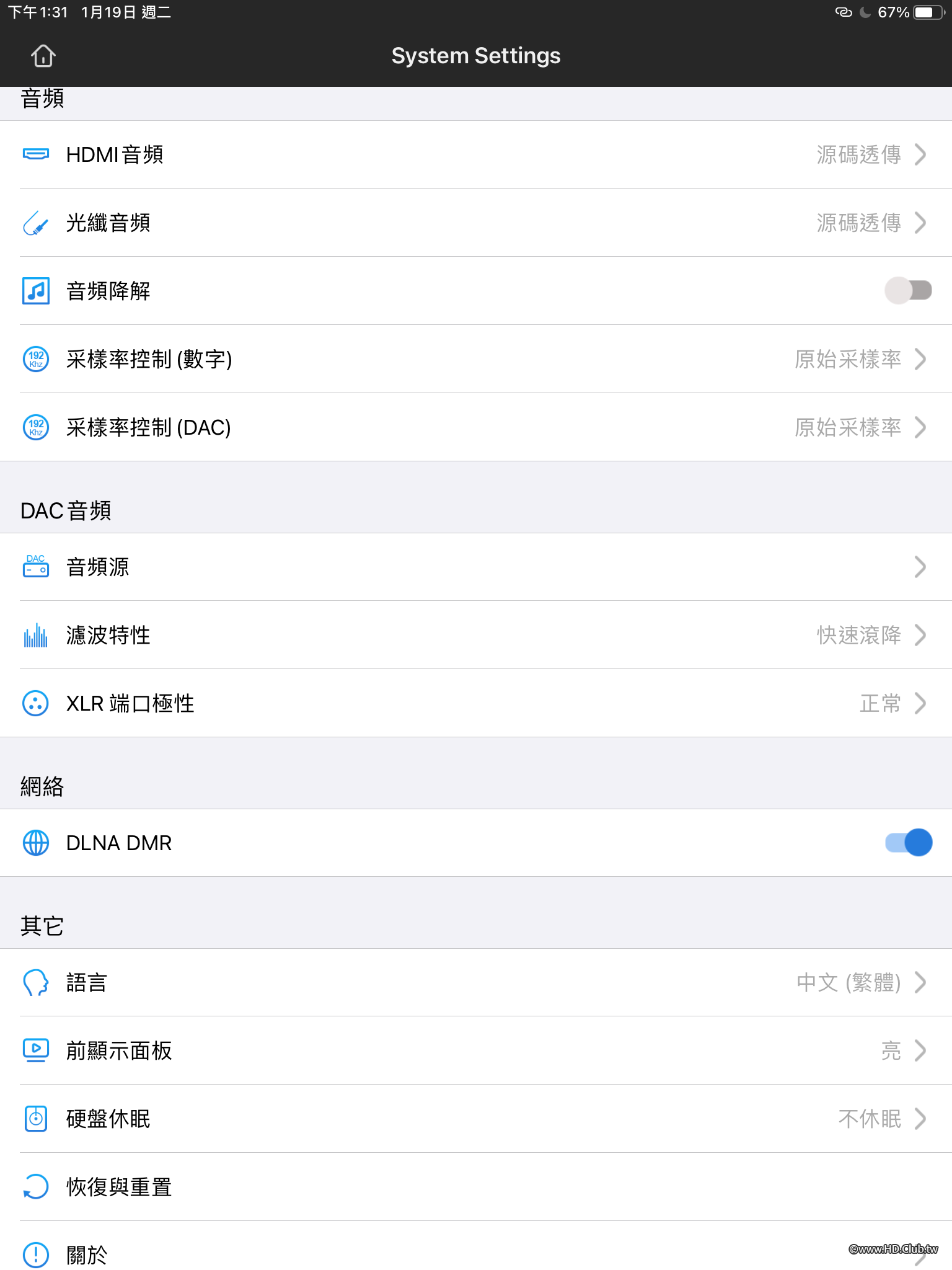

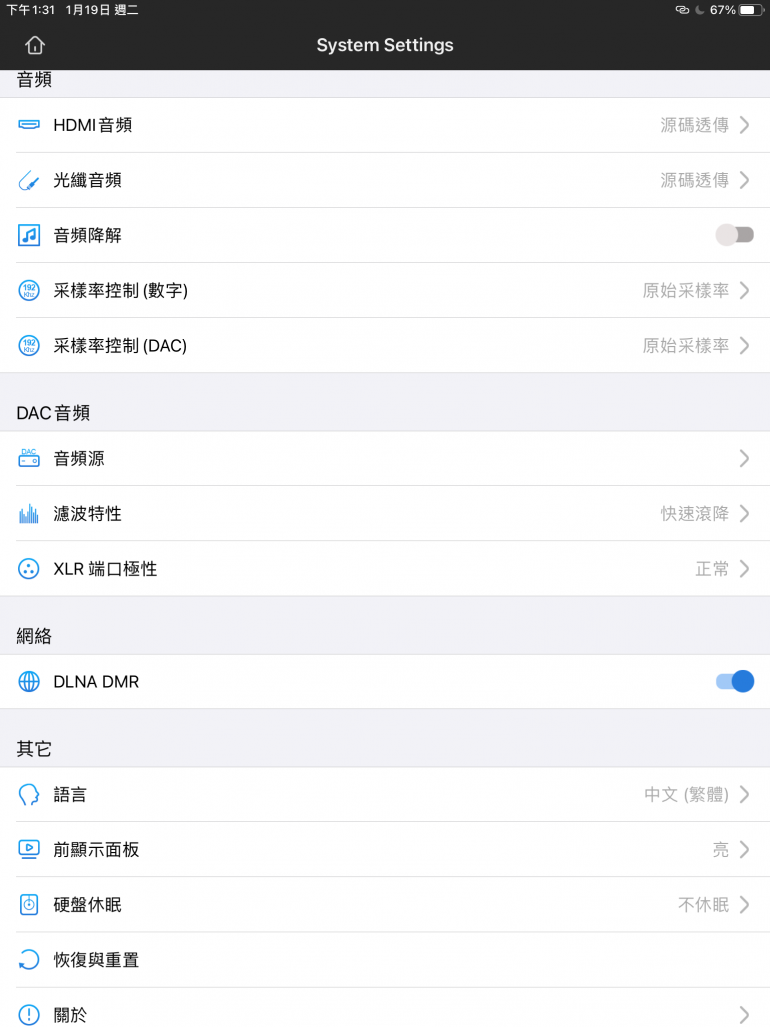

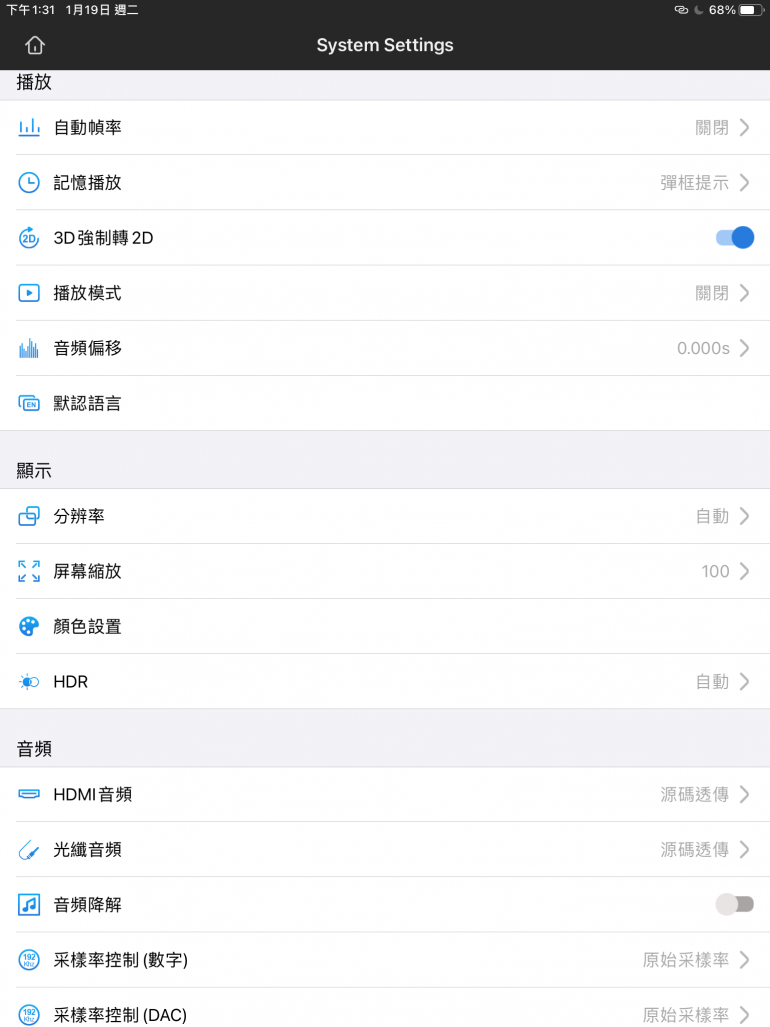

另外不得不提的就是ZIDOO APP的System Settings(系統設定),裡面涵蓋了90% UHD3000所有能設定的參數,在兩頁內就能搞定,真的是太方便了!
139999358_335127477616408_146897292394556329_n.png 139947201_232855048310783_9157799130917119225_n.png

其他設置提醒:

亮度峰值設定
小弟在把玩UHD3000時,還發覺一個蠻有趣的設定供大家參考供進階的玩家們使用,把UHD3000的潛力發揮出來。

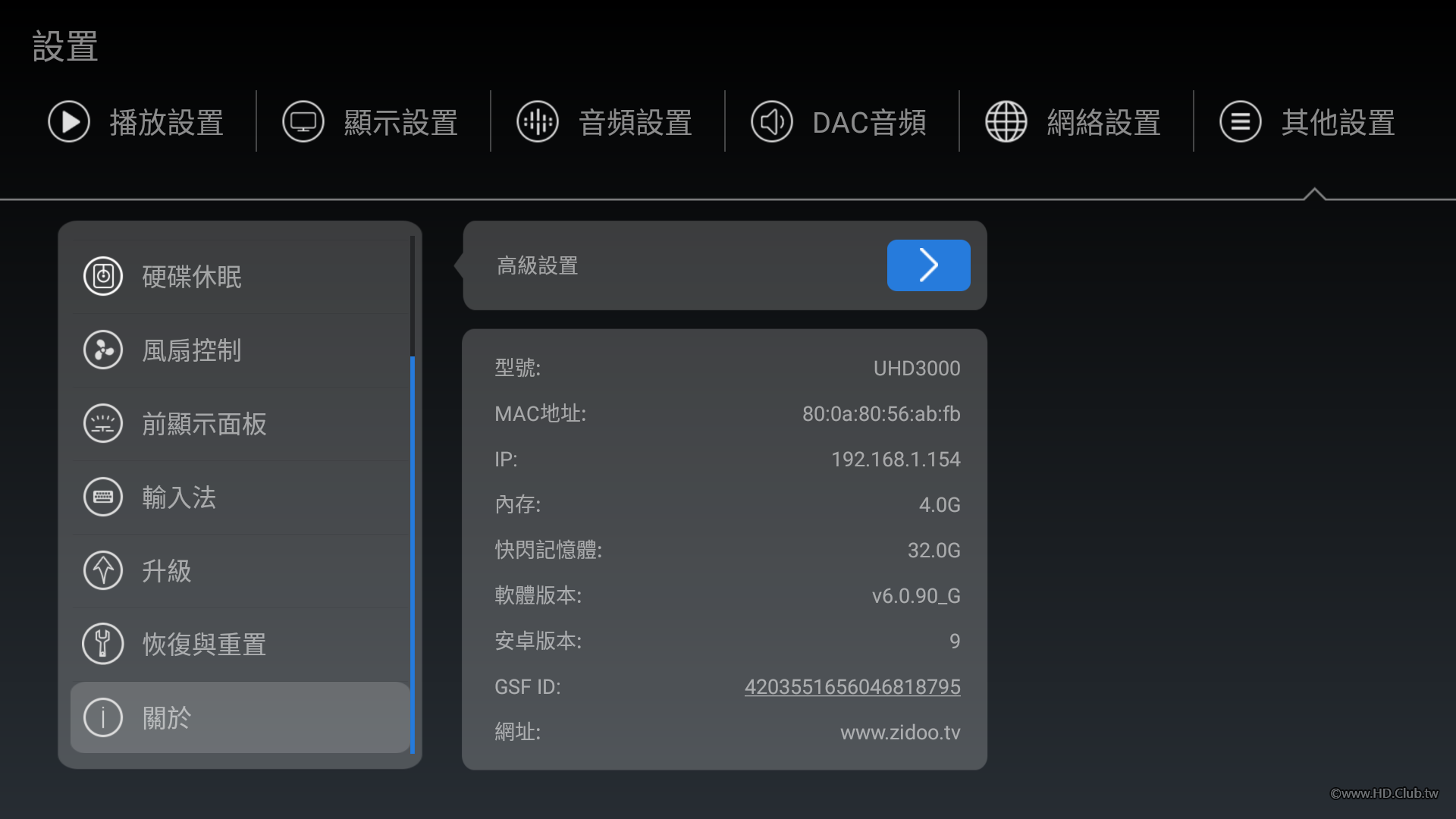

1. 首先進入"設置" > "其他設置" > "關於" > "高級設置"

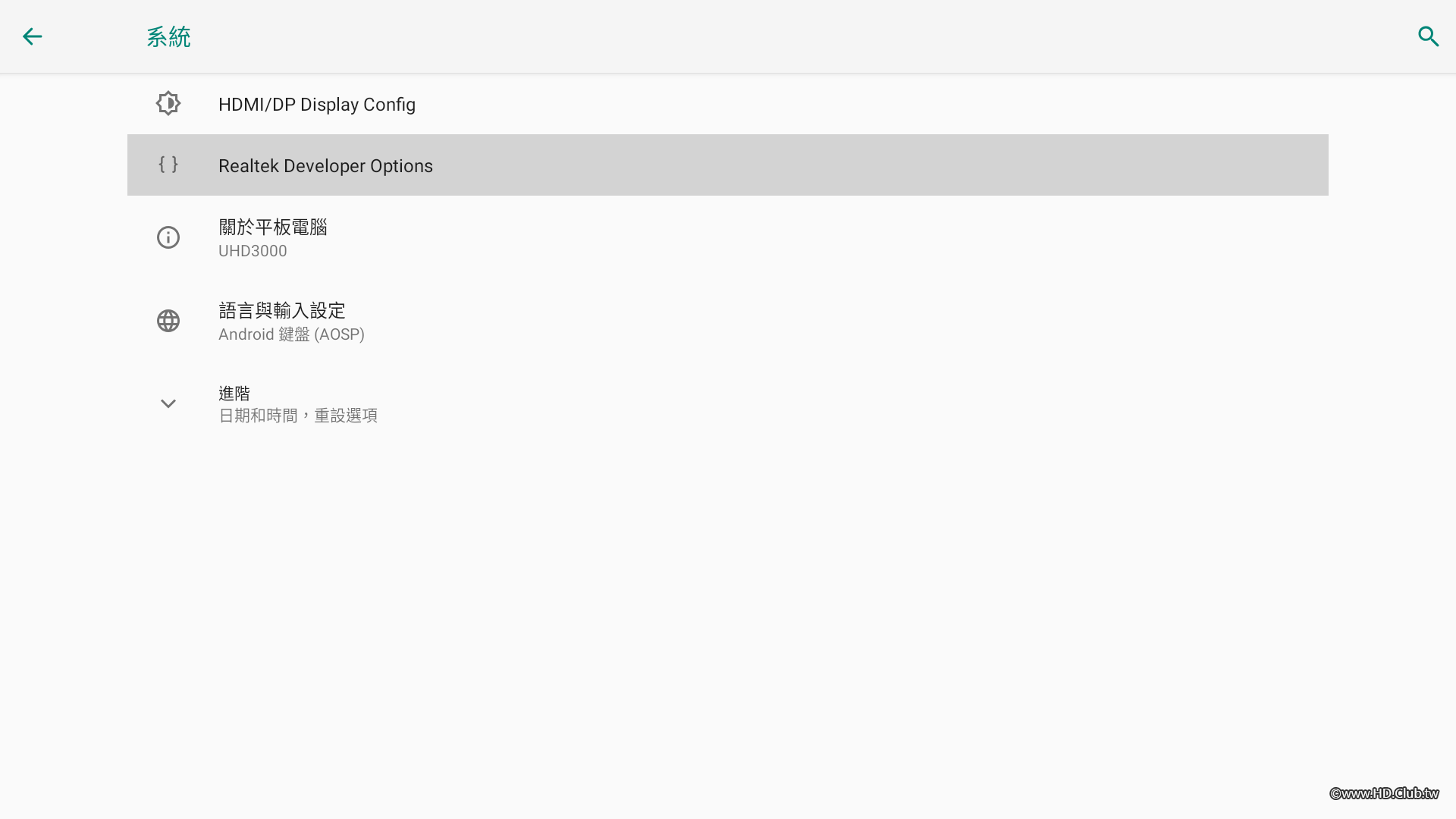

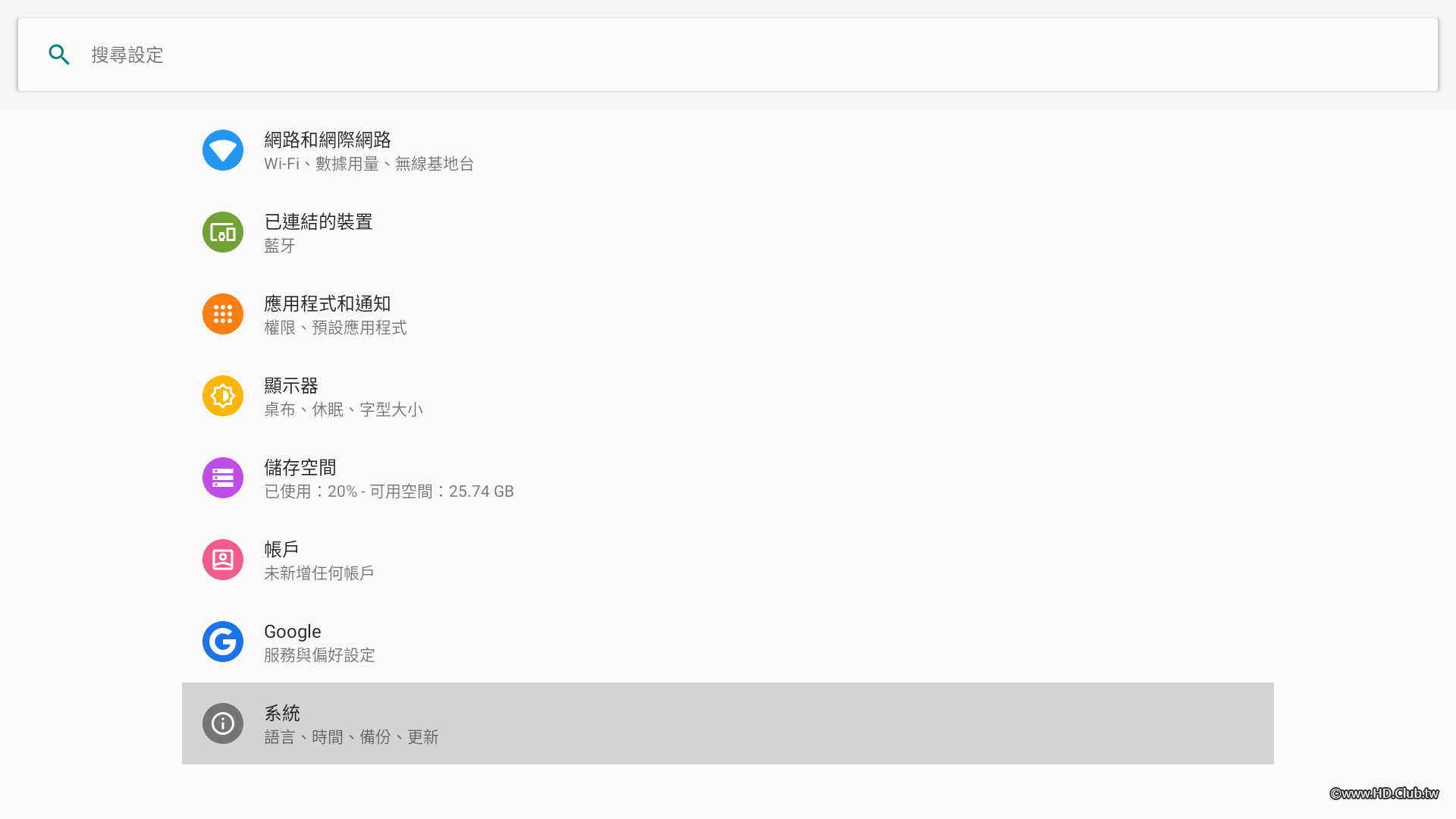

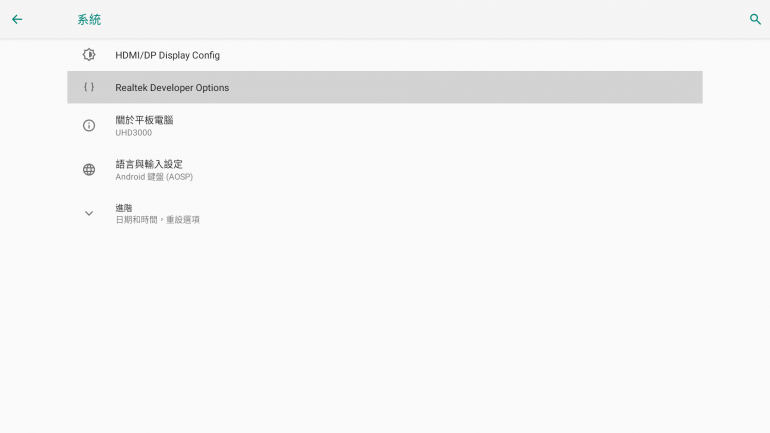

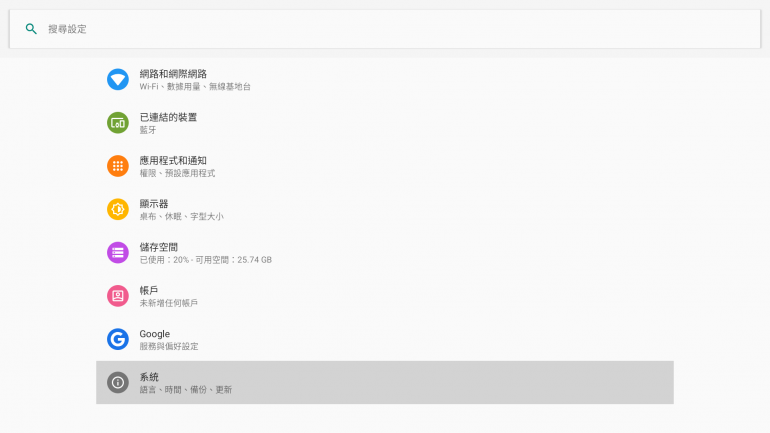

2. 選擇 "系統"

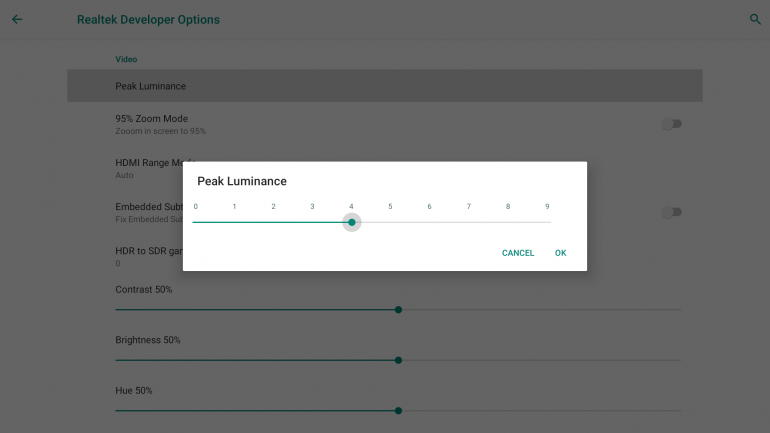

3.然後進入"Realtek Develop Options"。進入之後,您可以看到許多可以再細微調整的項目。

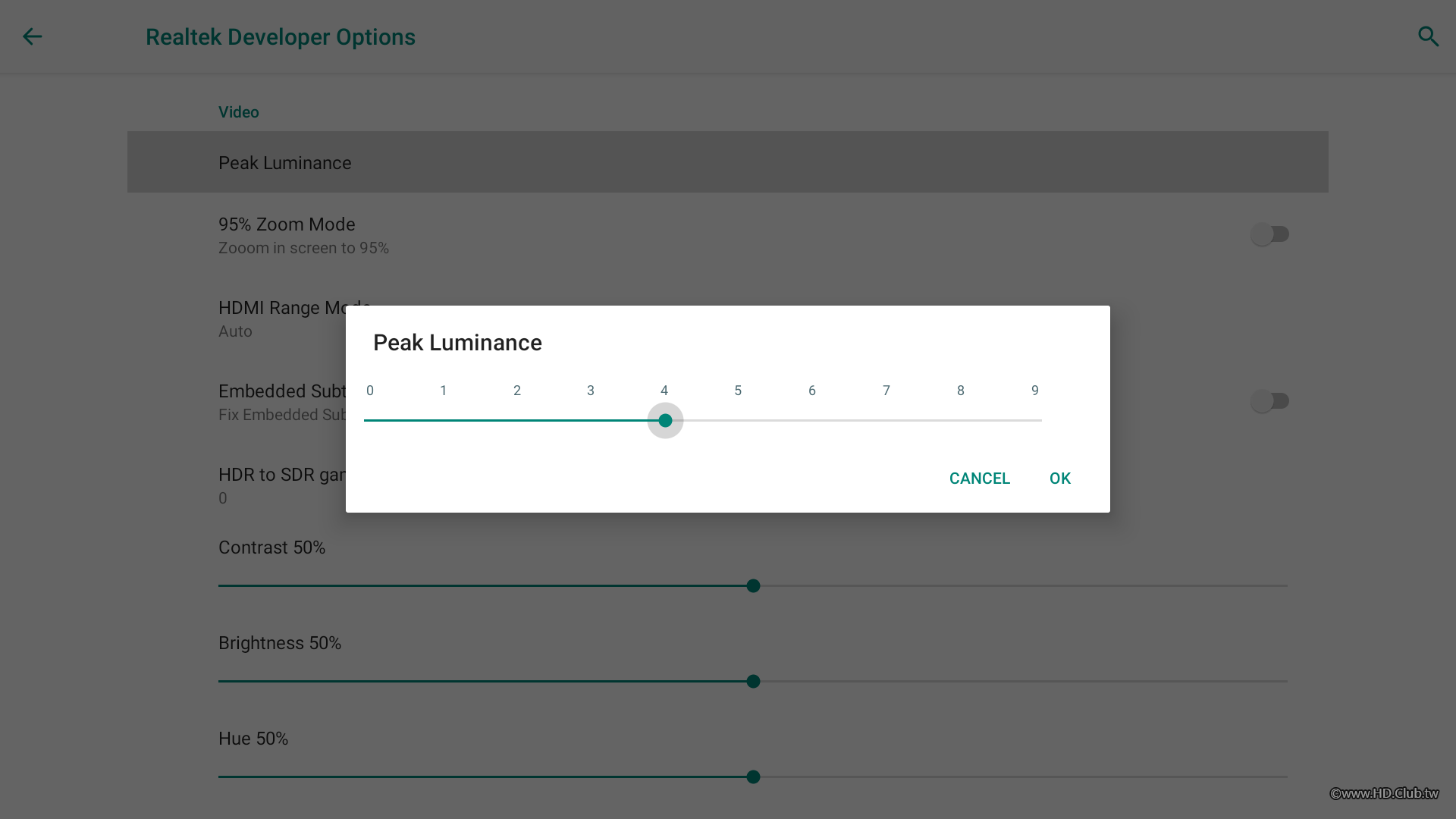

4.首先您可以依您所使用的顯示器調整亮度峰值,有9段可以調整。

CD RIP轉檔功能
UHD3000竟然可以直接當作CD RIP轉檔機用!您只需要準備一台USB介面的CD ROM,就是平常接在筆記型電腦上的那種即可。

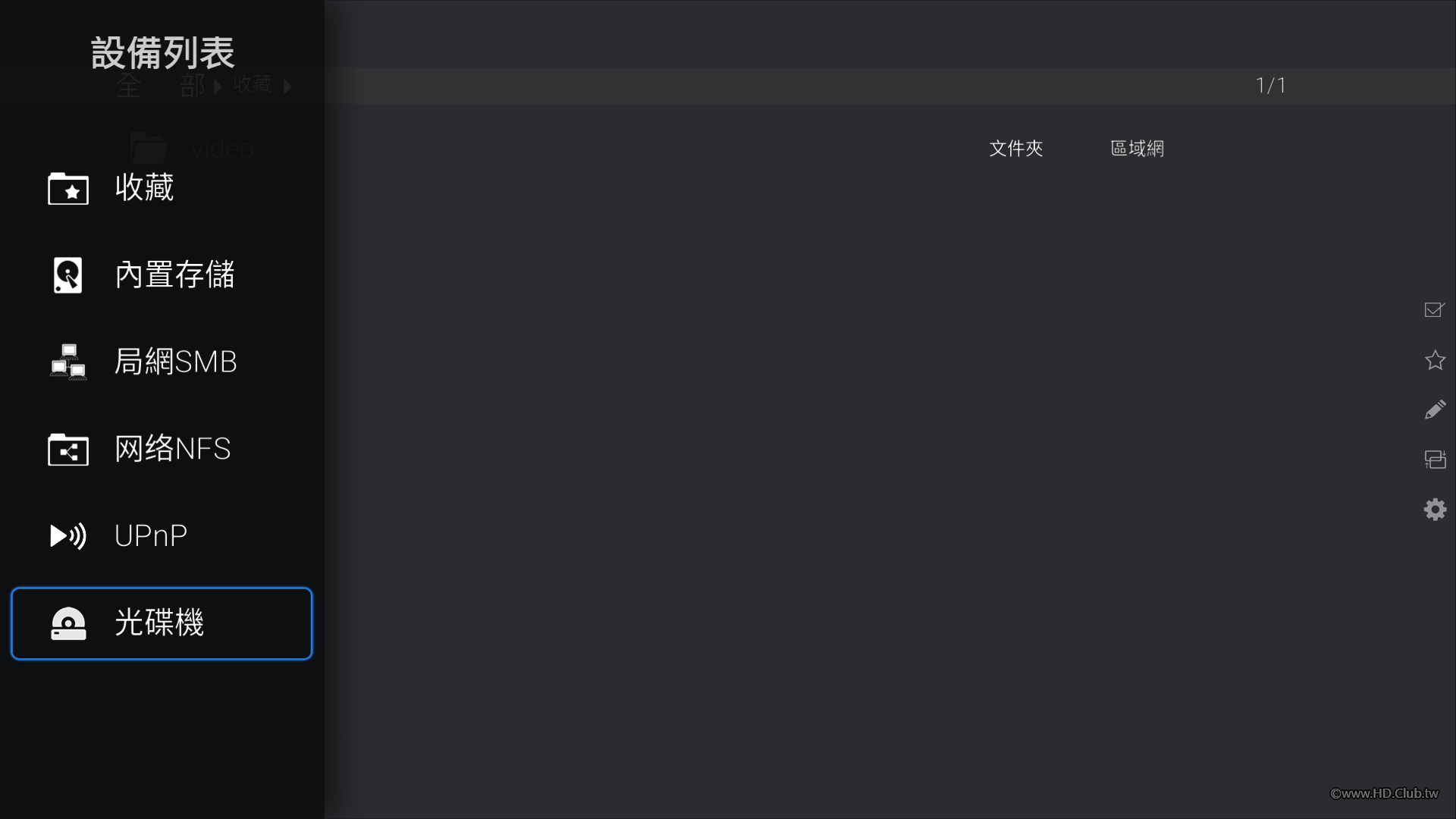

1. 把USB CD ROM透過USB介面接上UHD3000。接下來您就可以在"媒體中心"內的檔案路徑就可以找到CD ROM的路徑選項。

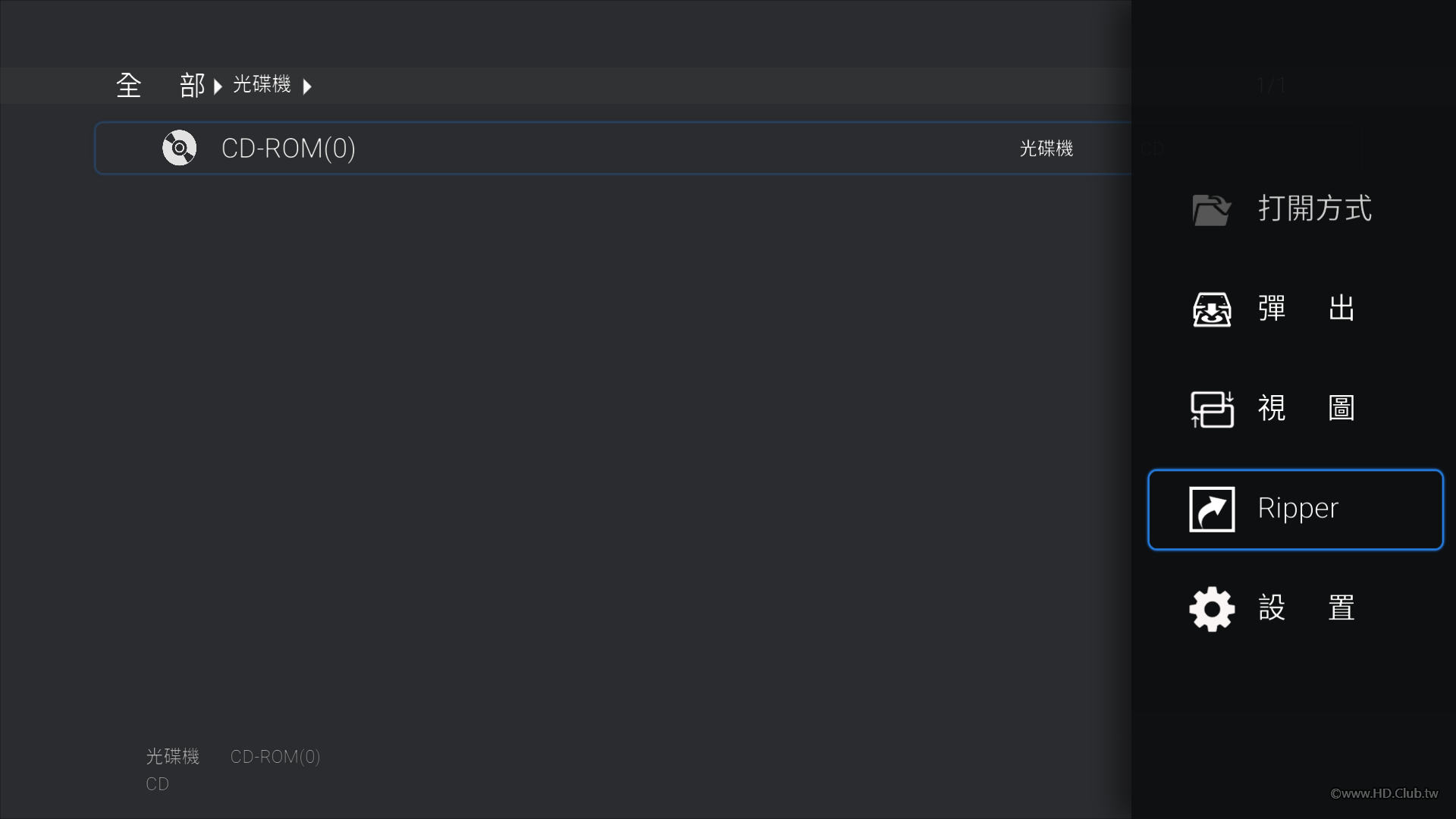

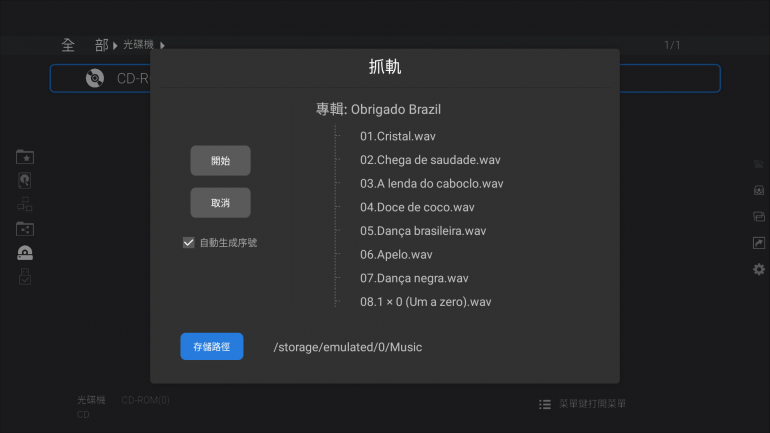

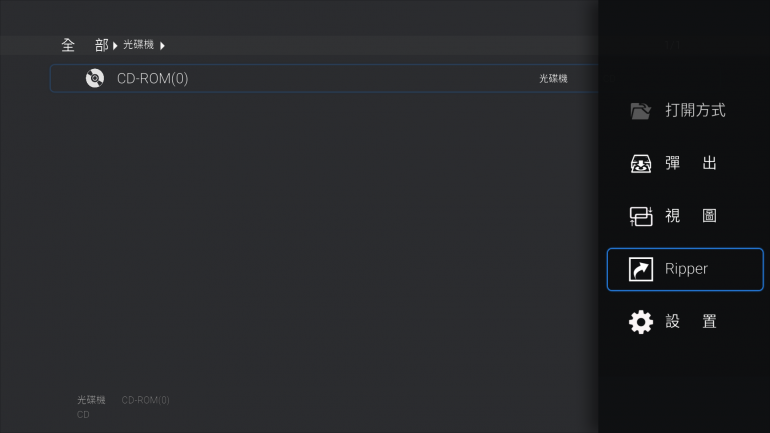

2. 打開"功能"選單,您就會看到RIP的功能選項。

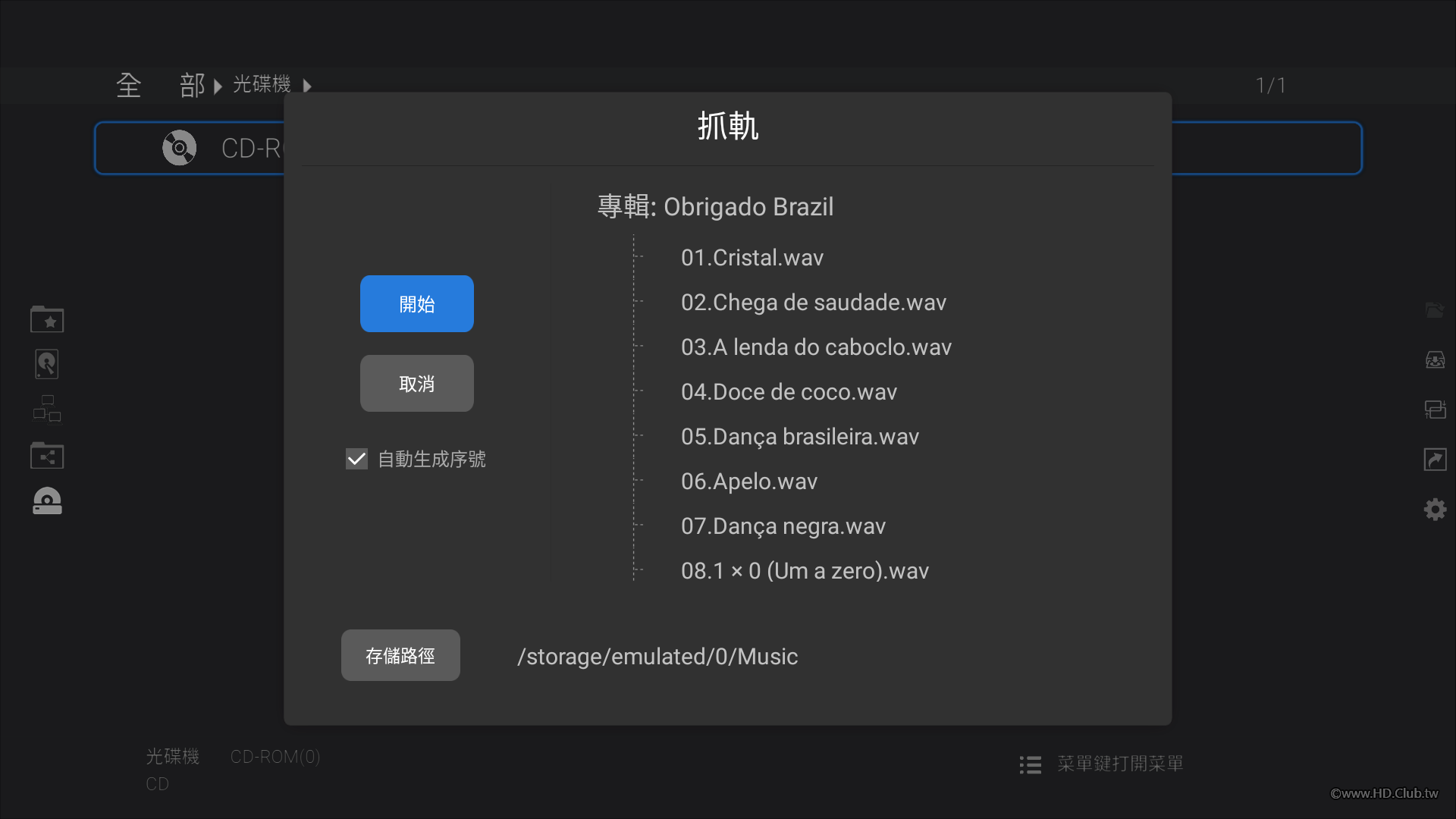

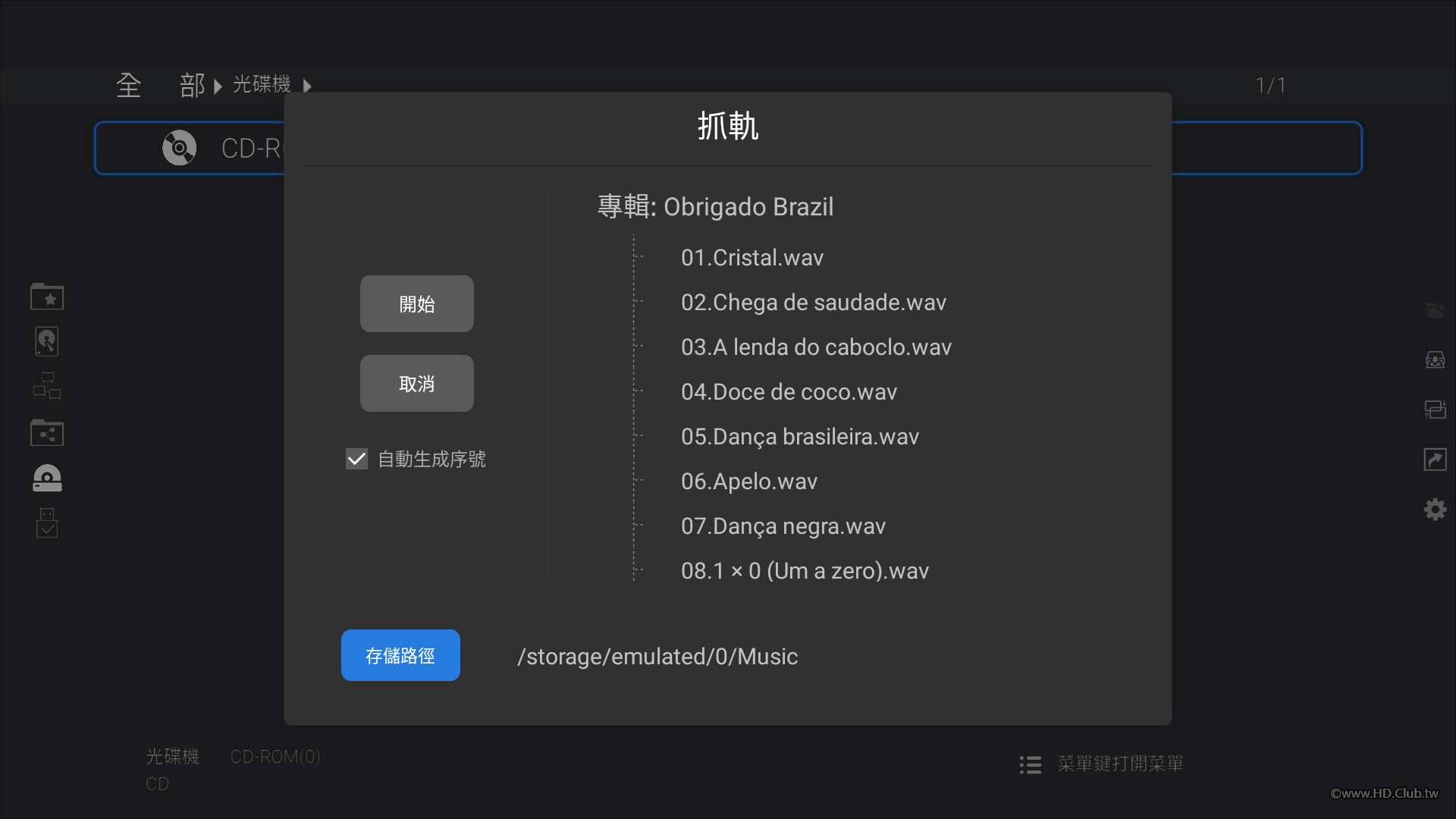

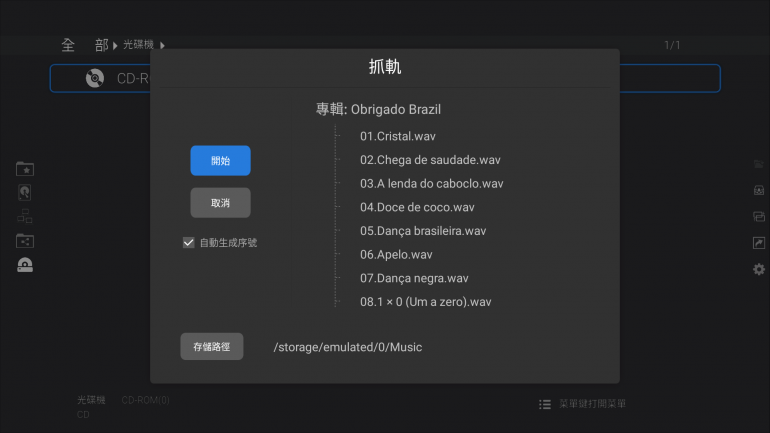

有曲目,若是音樂CD片是雙層有"SACD層"則可以抓到曲名,否則就會只有track01、02...還有,為了維持檔案最高品質,CD音軌是以.wav檔擷取喔!

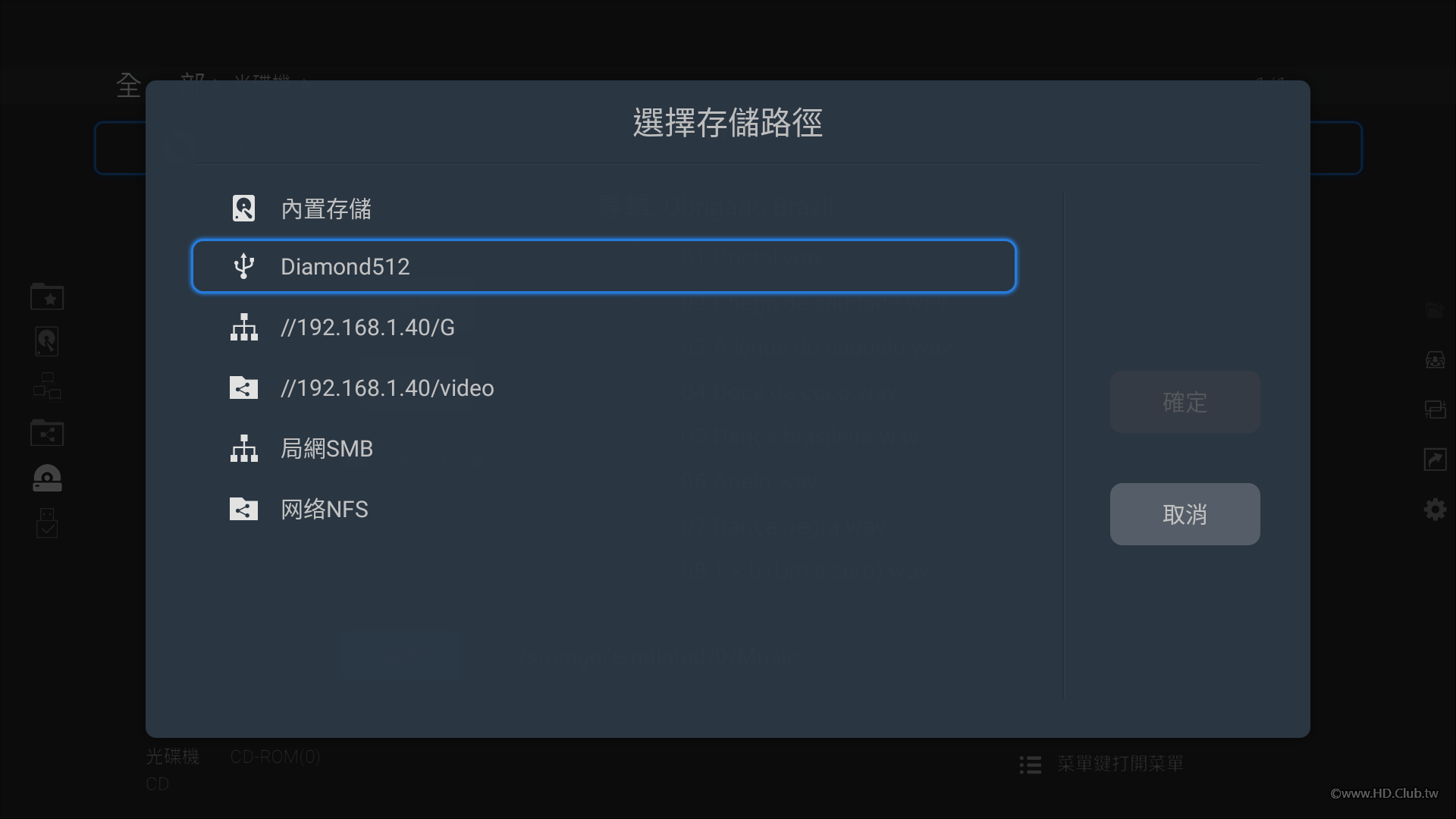

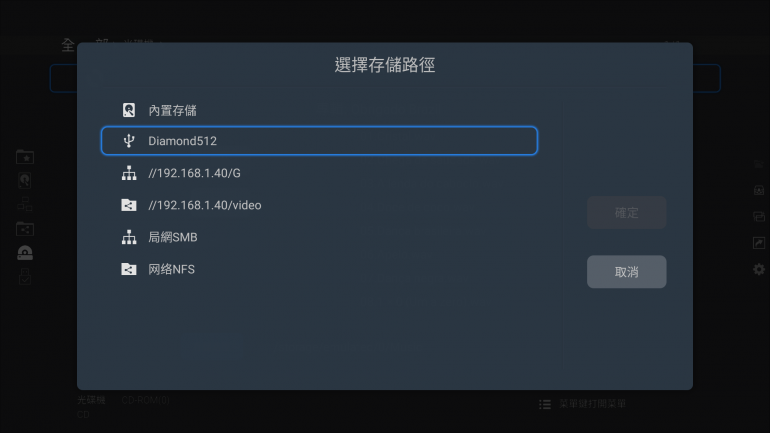

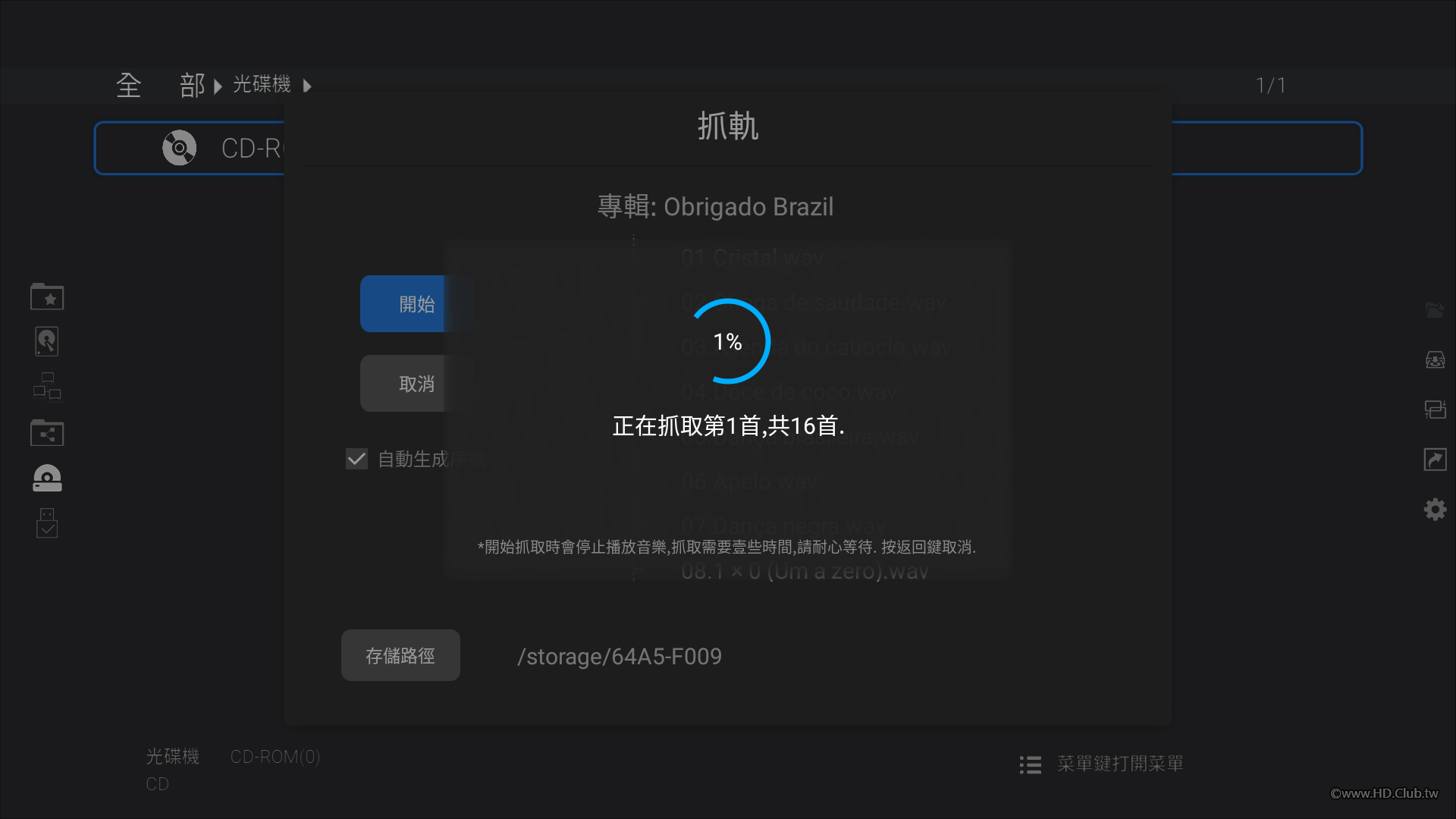

3. 在指定轉檔後的檔案儲存路徑後就可以進行RIP囉!一首5分鐘的曲子約30秒可以完成。

例如我們選擇隨身碟

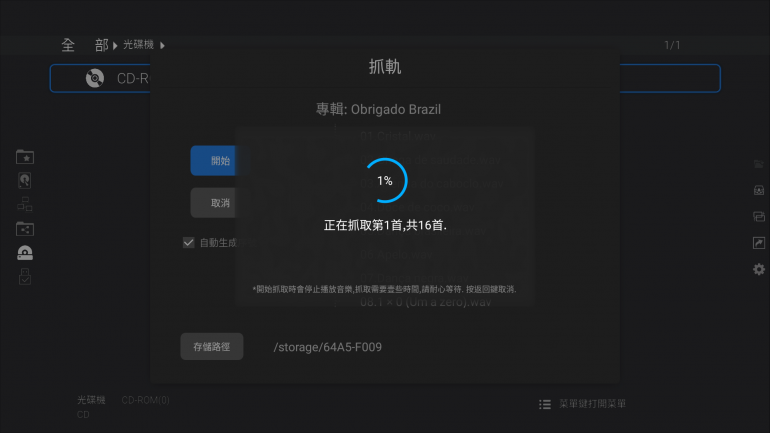

4. 確認即可開始!

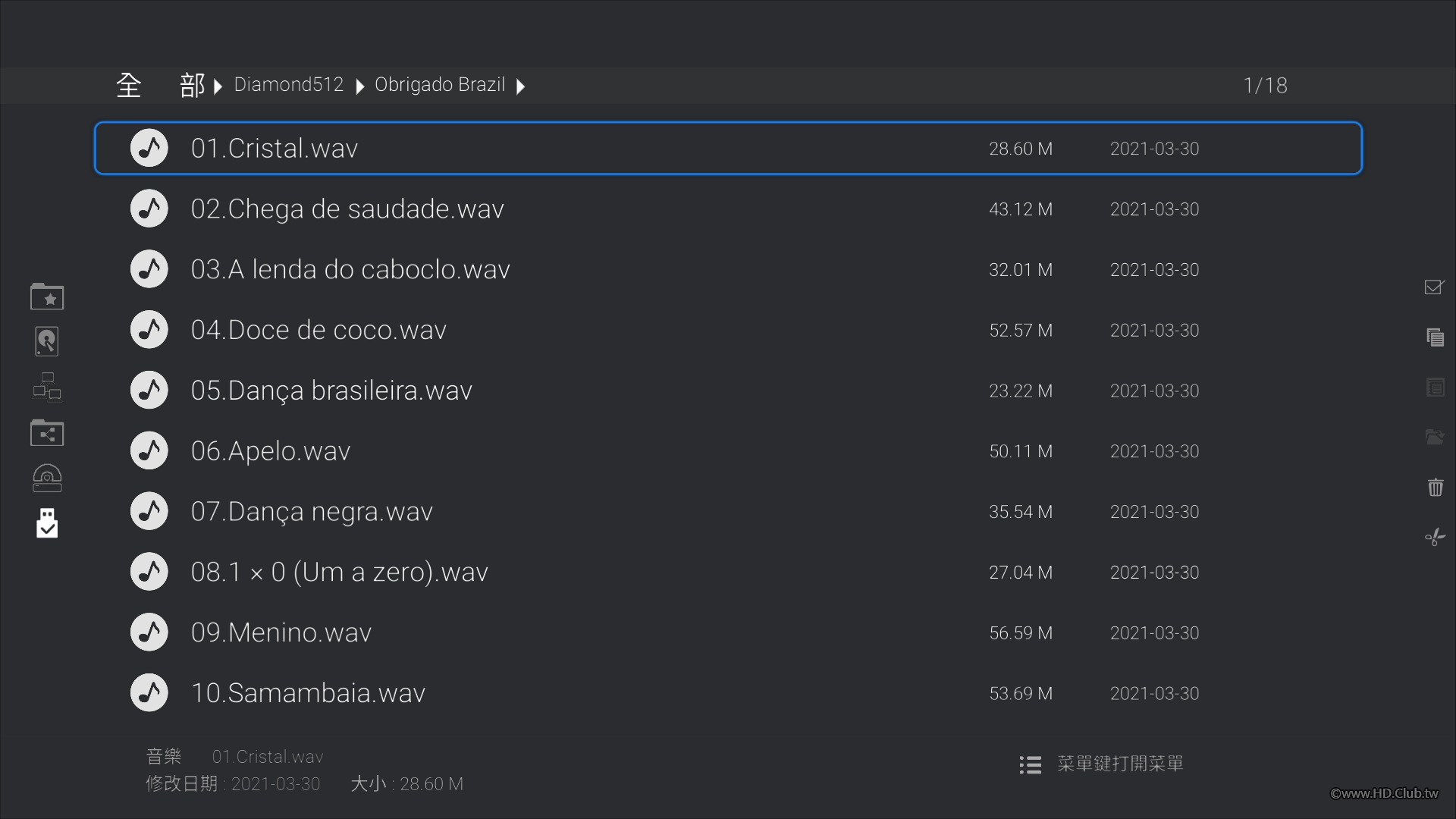

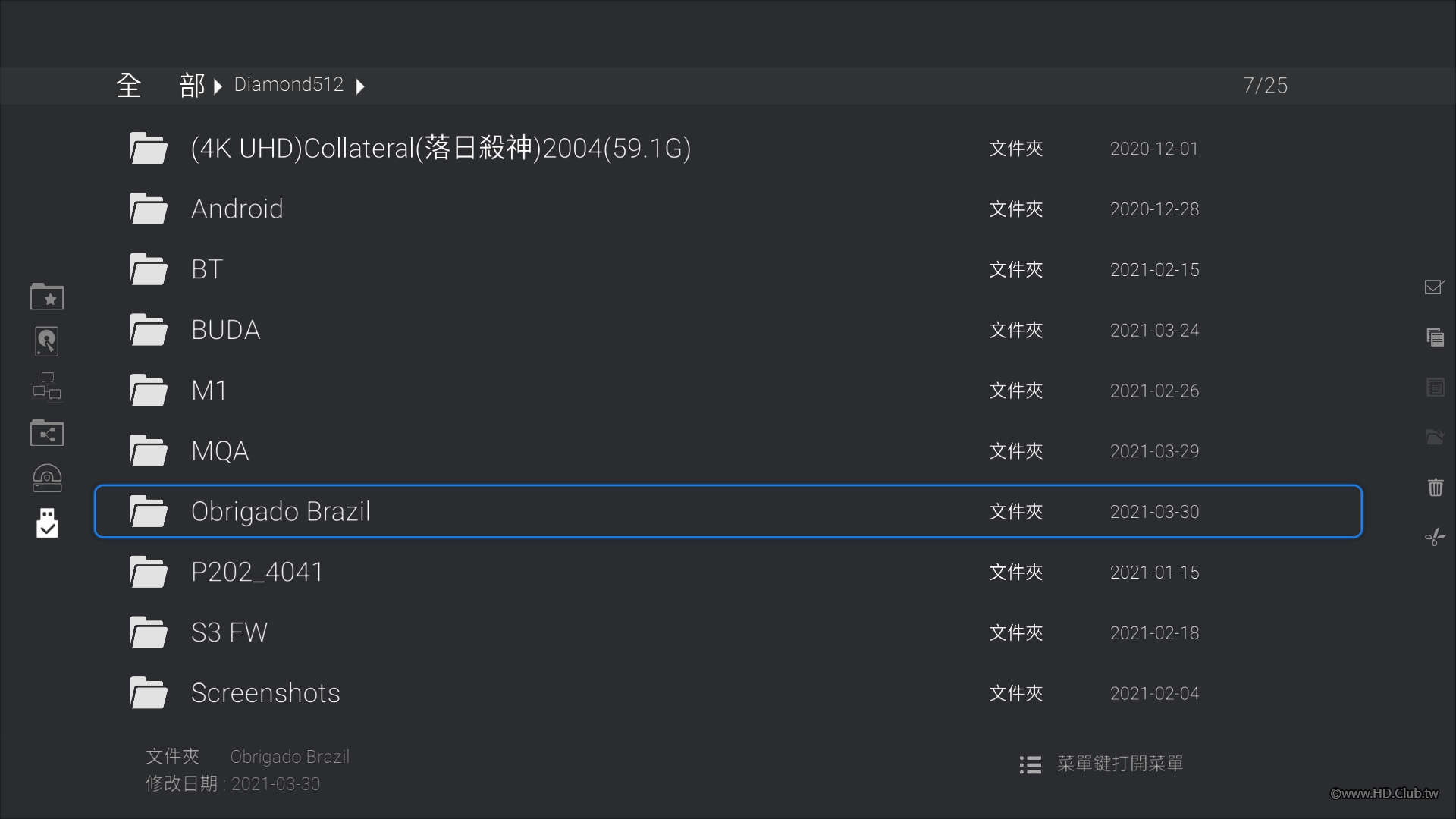

完成後去看看是不是有儲存妥當。進入隨身碟後因為來源是SACD所以可以看到專輯名稱。

確認音軌抓取成功!

結論:
打從去年有傳說ZIDOO要推出能播放MQA音源的多媒體播放機開始,弟就一直引領期盼,希望能夠看到一台旗艦機種是錢花下去之後能確實影音兼修的機器。在前代UHD2000的身上,答案彷彿已經呼之欲出,但總覺得有遺憾,畢竟用了TIDAL之後,總是希望播放機能解碼MQA高音質串流音樂。現在ZIDOO有UHD3000接棒,除了視訊輸出追上最新規格之外,更重要的是隨著ES 9068晶片的加入及諸多用料及安排上的謹慎改進,音樂播放的功能及品質大為提升,儼然有兩聲道優質器材的態勢!我個人認為UHD3000絕對已經躍升為客廳播放機的首選!


現在ZIDOO UHD3000已經由漢怡國際正式引進,有興趣的發燒玩家可以至官網選購囉!漢怡官網ZIDOO UHD3000產品連結
