S.M.S.L Dp5與M400共譜MQA之交響樂章

[複製連結]

發表於 2020-11-12 11:15:07 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登入 才可以下載或查看,沒有帳號?註冊

x
不久之前入手了S.M.S.L Dp5數位流播放機,原因是曾經聽過S.M.S.L M200 DAC的聲音,覺得非常細緻自然,但我已經有了數位流播放機,當時想簡化系統,實則懶得多接一部DAC,故猶豫而遲遲沒有下手S.M.S.L系列機種,直到看到Dp5橫空出世,第一時間便預訂了一部,主要想直接取代我現有的Pioneer N70-A,因為現今已經常遇到N70-A不支援的高解析音樂了,趁此機會試試看S.M.S.L自然、溫暖的音色(N70-A比較偏冷),果不其然效果非常優異,個人相當滿意,與我原本的N-70A相比,環肥燕瘦各有所強,其實也難有高下之分,對於Dp5感興趣的話,可以參考精研這些相關文章:

聽音樂一台搞定,超高性價比的 MQA 硬體解碼,S.M.S.L. DP5 全平衡 DAC 網路數位播放機

數位流中不可缺少的一顆新星--S.M.S.L Dp5串流音樂播放器



Dp5本身不僅是數位流播放機,也內建DAC可以直接類比兩聲道輸出,為何怕麻煩的我又弄了一台M400來呢?這個要請聽我娓娓道來。
先說明一下,我本身是實體CD派的擁護者,可能我年紀大吧,其實我偏好拿到實體CD後自己Rip AIFF檔出來,弄不到實體CD我才會考慮購買數位流檔案,那麼可想而知我的音樂主要規格是44.1kHz/16bit,但前陣子出版了「John Williams in Vienna」這一張CD:

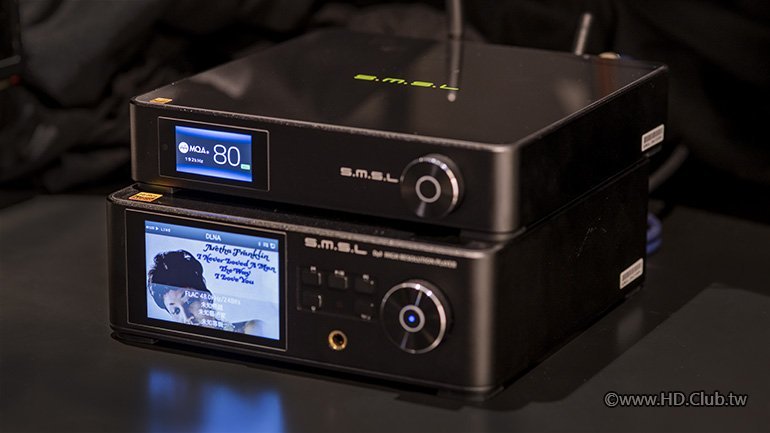

喜歡現代交響樂的我,不可能放過這一張,而當時日版CD是少見的MQA CD,已經擁有Dp5的我,打的如意算盤是把MQA CD透過OPPO UDP-205同軸輸出給Dp5解MQA,多麼美妙啊......但美夢破碎,寫過Dp5開箱文的我居然沒有記憶到,Dp5屁股後面的數位音樂幾乎都是"輸出"!作為數位輸入可以將Dp5當DAC用的僅有USB接頭而已,很顯然Dp5鎖定的用戶分為兩層,一是像我這種一般用戶,直接使用Dp5類比兩聲道輸出,另一則是高端發燒友,針對他們挑剔的耳朵,Dp5提供齊全的數位輸出,可以對應各式高階DAC,而且在我看到daniel0810版主這一張Dp5與M400疊疊樂的照片後......霎那間我甚麼都懂了!

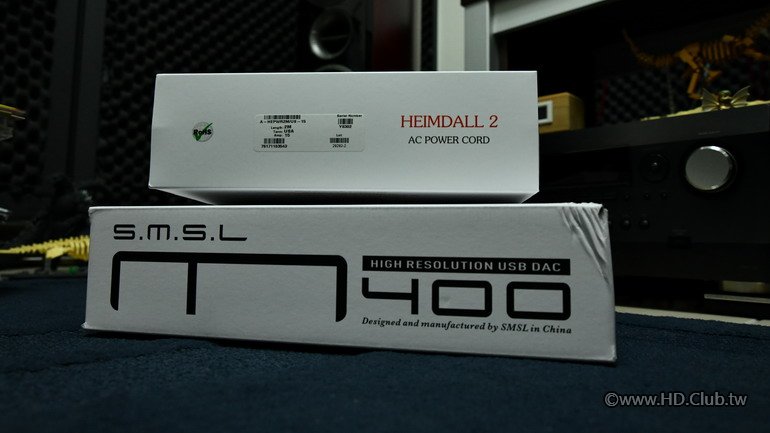

看到Dp5跟M400疊在一起的樣子,不難聯想到他們哥倆是要一起搭配的,我大概理解S.M.S.L設計的巧思了,不得不佩服人家的產品規劃,首先Dp5是定位在靠近數位轉盤的播放機,也就是以播放機為第一優先,複雜的附加功能盡可能捨棄,以節省成本、精簡線路,不僅可以提升音質也能壓低價格,所以從DAC的角度來看Dp5難免覺得它力有未逮,因為Dp5專精在數位流播放,雖說也夠一般用戶需求了,但若使用者想追求更高的音質而想外接DAC的話,S.M.S.L也幫使用者準備好了,就是作為純DAC的M400,兩者搭配方能盡展長才,相得益彰,於是這一箱M400就到貨了,順便買了一條自己聽得比較習慣的電源線。

03_調整大小 .jpg

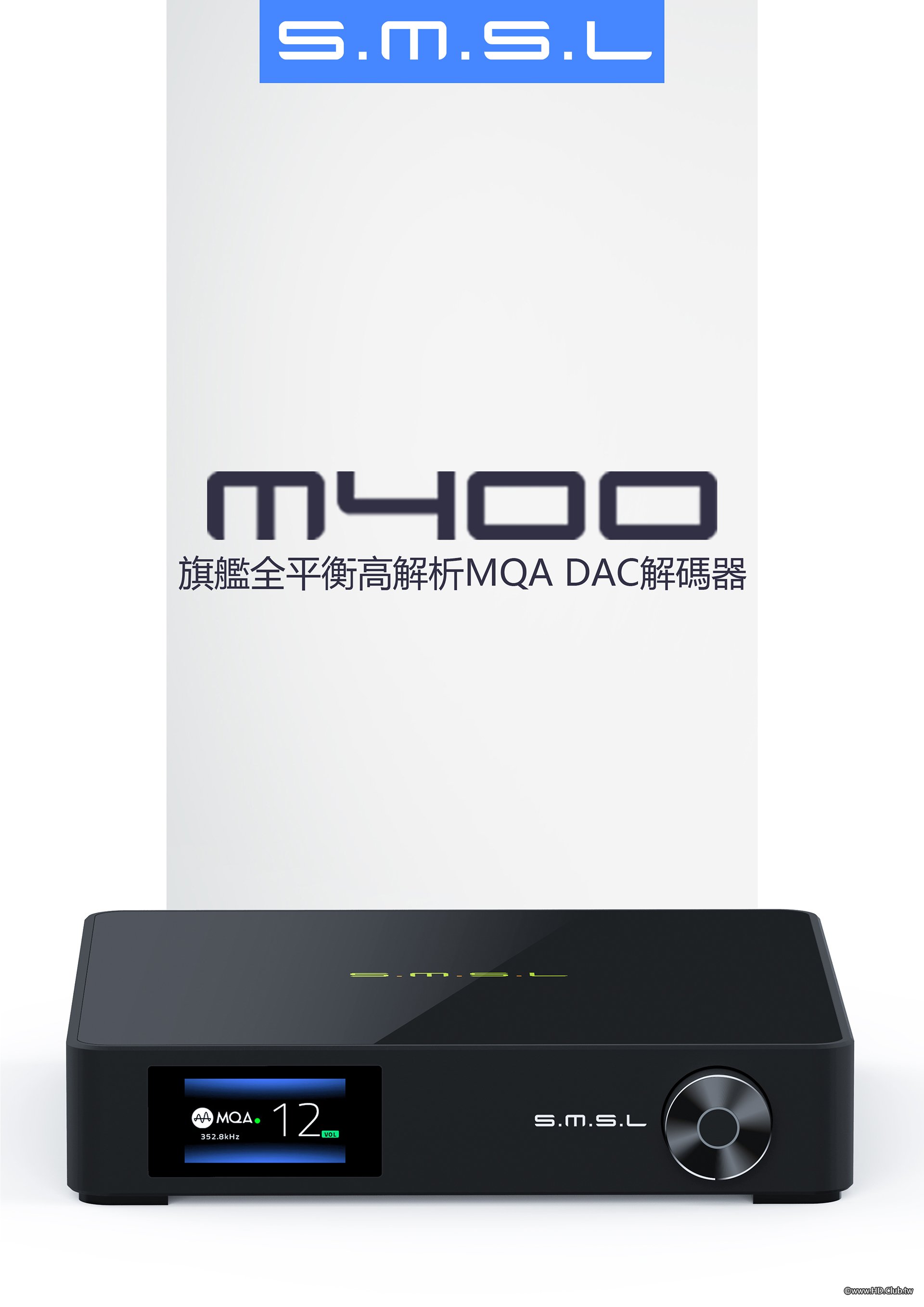

M400相關介紹我就不多說了,精研有更詳細的文章,這次主要想跟大家分享Dp5與M400雙劍合璧的威力,對於M400想深入了解的,不妨參考一下文章:

S.M.S.L双木三林 M400,超高規格,全球失真度最低,卻價格實惠讓人欲罷不能的DAC開心評測!

Hi-End全平衡高解析MQA DAC一體式解碼前級:双木三林S.M.S.L M400[新增針對M400優化的Album Player懶人包]

收到M400沒多久,就看到原廠發布缺貨通知,原來M400採用的AKM AK4499EQ是旭化成出品,很遺憾旭化成工廠在10月20日下午發生大火,嚴重影響AKM系列晶片供貨,未來可能有一段時間會有供貨吃緊的問題,建議大家可以先入手別在觀望,不過還是得跟大家聊聊AK4499這一顆DAC晶片。

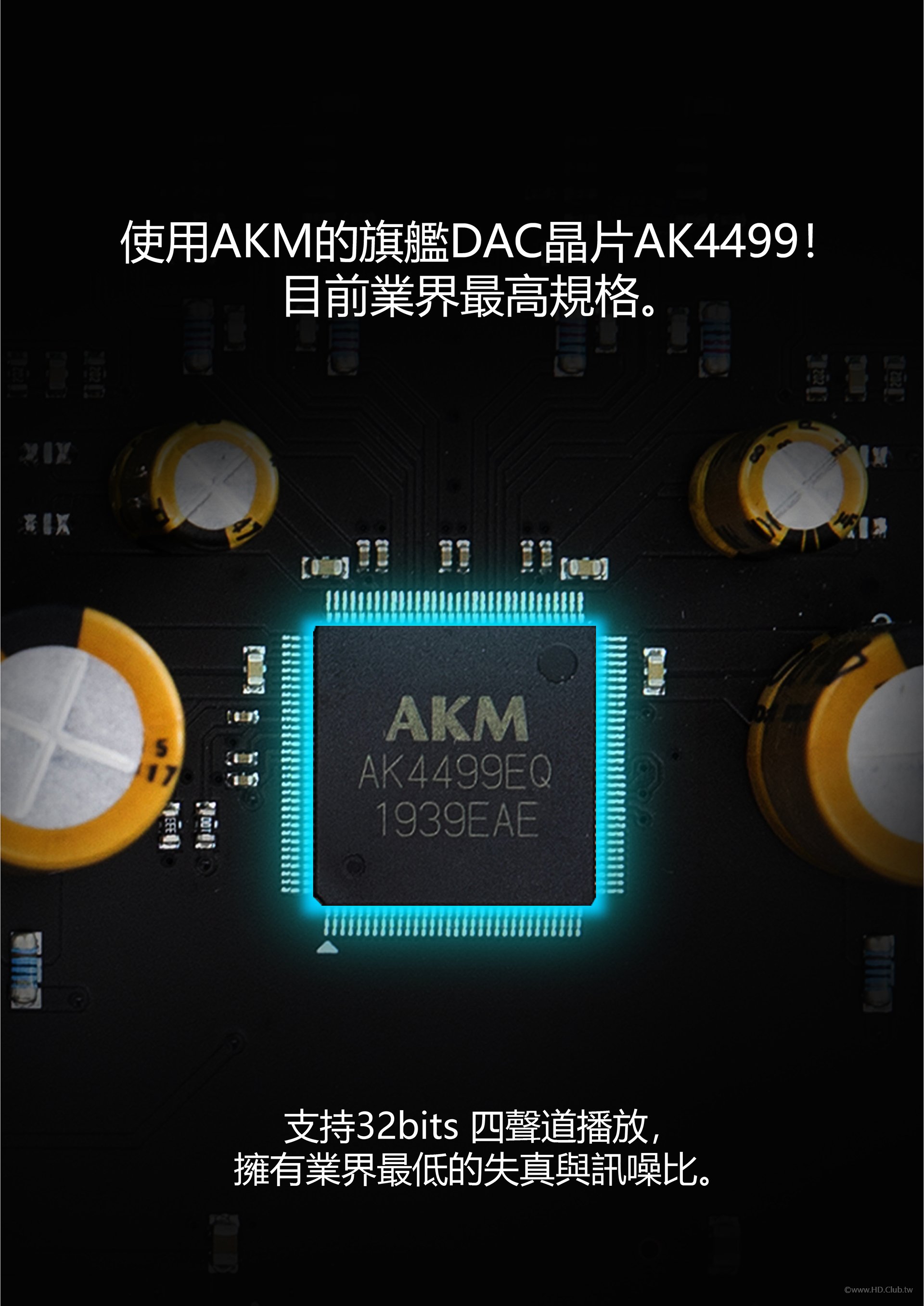

AK4499EQ是2018年底發表,旋即在2019造成一股轟動的AKM當家旗艦晶片,事實上一直到2019年下半年,才有比較多相關產品可以選購,其優異的性能讓很多廠商應於當家旗艦產品上。AK4499是一個4聲道的DAC,THD+N低到-124dB!!附帶一提,Dp5的ES9038pro也夠頂了,其THD+N為-122dB,已經非常優異了,但M400又更上一層樓,信噪比在單聲道高達140dB,不過我們做為兩聲道使用,亦有137dB,最高支援到768kHz/32bit頂到天的PCM規格,DSD也支援到22.4MHz(DSD512),相對於Dp5採用的ES9038pro,規格更上了一層樓,不過功耗也來到了667mW(一般DAC功耗大約300多mW),對於我們桌上型系統其實功耗不太重要,不過行動裝置日益興盛的現代,其實是一大致命傷,像ARM會坐大也是因為低功耗的原因,早年只有桌上型電腦的時代,ARM可是被x86這些CISC壓在地上打的,今非昔比啊,話說回來AK4499EQ會甘願提高功耗來達到高音質,可能瞄準的市場是桌上型系統,很適合m400使用,而且為了發揮AK4499EQ的強大性能,M400採用了兩顆超低相位雜訊ACCUSILICON石英震盪器:

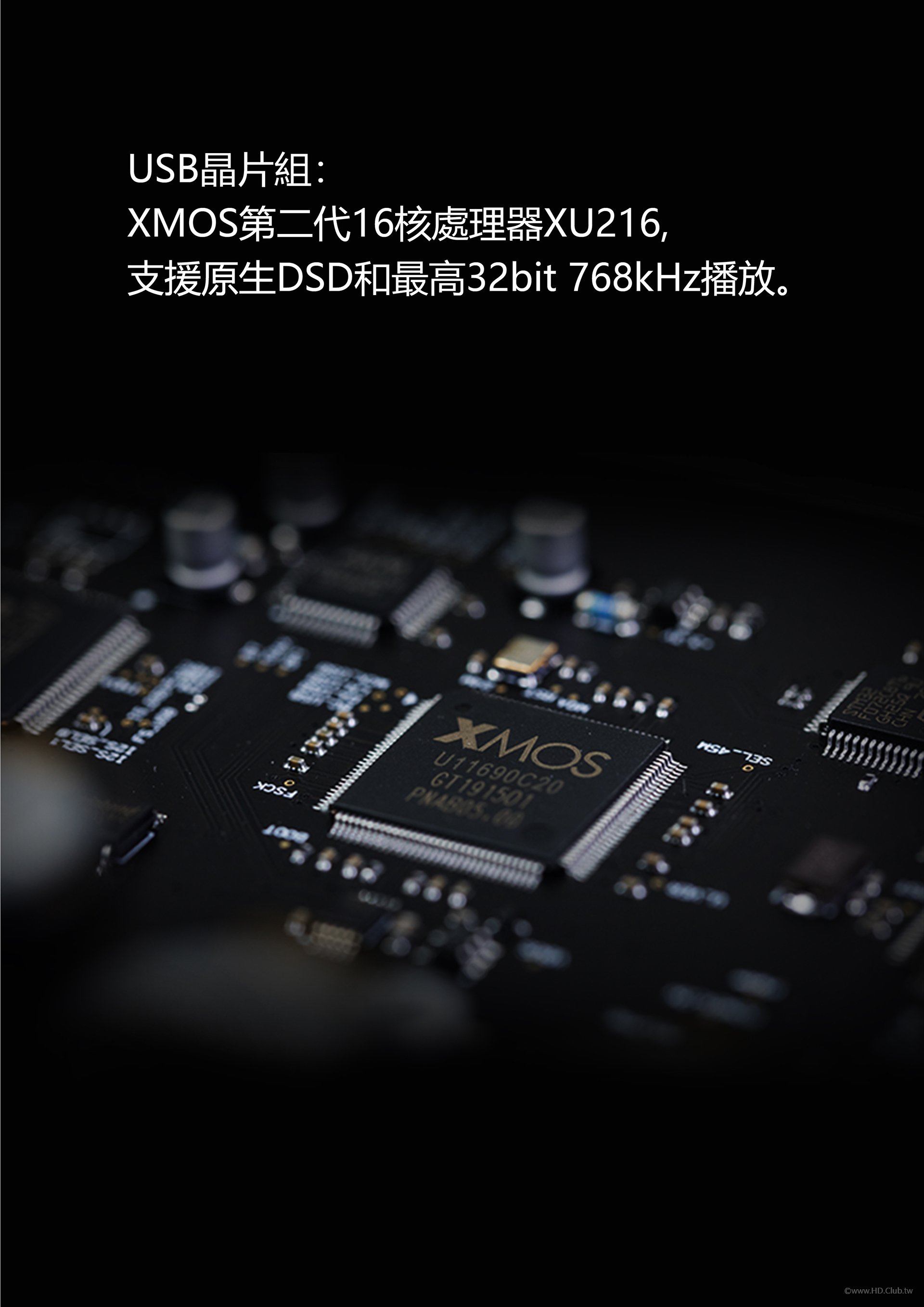

石英震盪器是用於產生時鐘訊號,以利DAC進行音頻的轉換,為了精準轉換,針對44.1Khz與其倍數會搭載一顆45.1584MHz的石英震盪器,另外針對48Khz與其倍數的系統則有另一顆49.1520MHz的震盪器,M400搭載的高品質ACCUSILICON石英震盪器也是為了"好聲"的必須裝備。不僅於此,由於M400強打的MQA支援,USB介面顯得舉足輕重,M400採用了優秀的XMOS XU216:

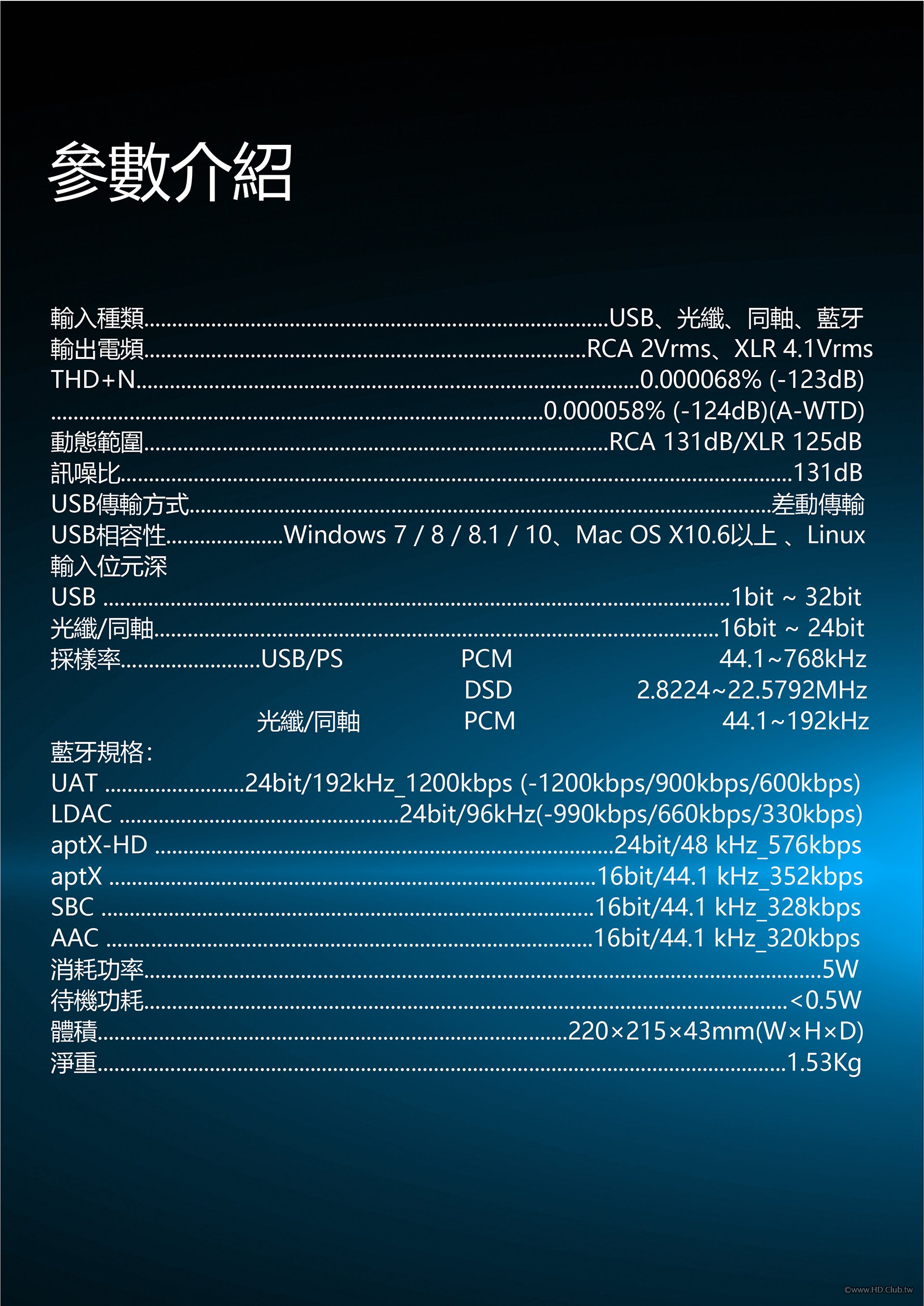

XMOS XU216是一個32位元、16核心的處理器,處理速度是2000 MIPS(每秒百萬指令),支援支援DoP(DSD Over PCM)和原生DSD,且可以完美配合AK4499EQ支援原生DSD和768kHz/32bit,不僅於此,M400大量採用發燒元件,堆砌出非常華麗的規格:


在m400成機方面,THD+N為-123dB、雙聲道訊噪比131dB,完全不辱AK4499EQ的名聲,各項PCM、DSD音頻規格支援不說,也支援火紅的MQA規格,那麼什麼是MQA呢?


MQA是英國Bob Stuart主導的一種技術,我個人的解讀是它將高解析音樂的資訊藏在CD音質的資訊內,透過他們獨家的演算法可以"展開"MQA所隱藏的資訊。

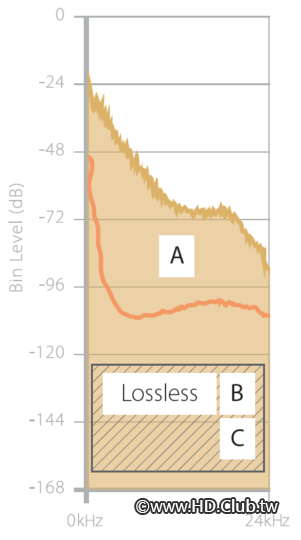

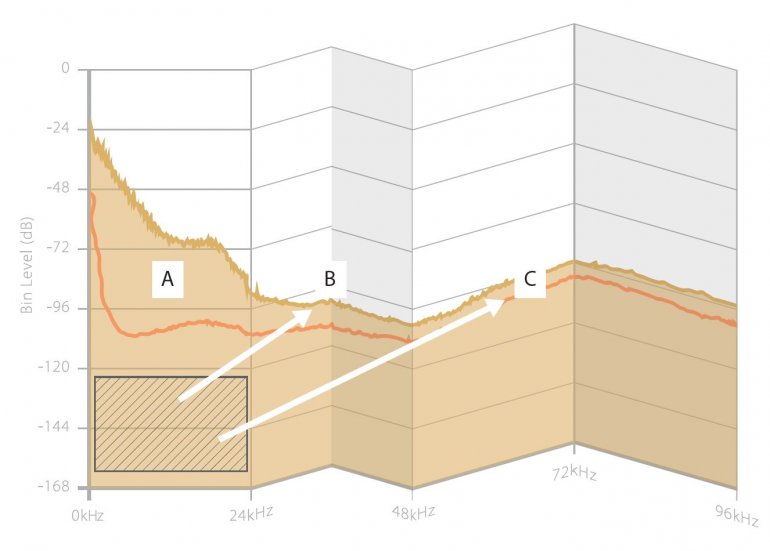

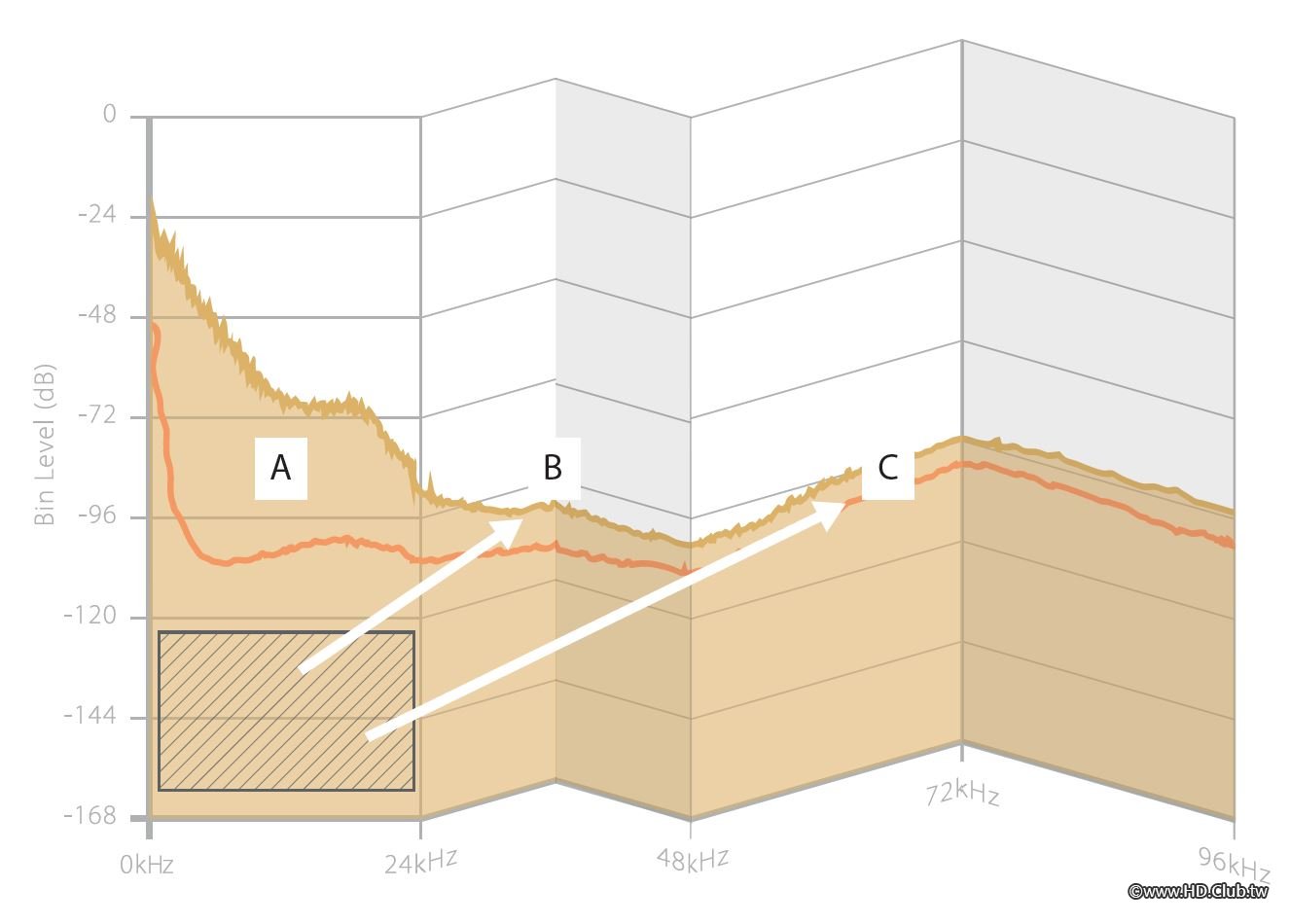

借西楓站長的圖說明一下,由上圖可以看到,這是一個24kHz取樣的數位檔案,MQA會把高解析的音樂資訊藏在原本的資料流內,這是他們獨家的演算法,若在不支援MQA的軟體或設備眼中,這就是一個24kHz取樣的數位流檔案,播放上完全沒有任何問題,但僅能展開這個MQA FLAC(透過MQA演算法的製作的高解析無損壓縮FLAC稱之)的第一層,講白話一點就是當作一般的FLAC去解壓縮而已,若支援MQA的話,軟體與部分硬體可以"展開"MQA的第二層,得到更高解析的資訊,比方可能到48kHz,若是完全支援MQA的DAC則可以展開第三層到72kHz或更高取樣。


也就是說MQA FLAC需要有支援MQA的軟體或硬體,方能將高解析資訊展開,以常見的CD規格來說,若是不支援MQA的播放機,例如我的Pioneer N70-A,會把MQA FLAC視為一般CD規格44.1kHz的FLAC去播放,此時僅展開並解碼FLAC的第一層而已,使用能解開第二層軟體或硬體,這時候會發現音訊規格上升到88.2kHz了,而在Dp5與M400這類完全支援MQA的搭檔身上,則可以完全展開MQA達到176.4kHz,由Dp5負責展開,M400負責解碼,加上Dp5完整的網路串流支援功能,完整實現無線環境的MQA串流播放!


到這裡大家應該也迫不期待想試試Dp5加上M400是否能錦上添花、更上一層?趕快把M400搬出來,由於M400與Dp5有系出同門鋼化玻璃頂蓋,因為太美了,我實在不忍心將兩台疊起來,所幸平行擺放,而它們的身材也經過設計,兩部並排正好可以放入標準大小的音響架上,底下是我原本的愛機,Pioneer N-70A,大小可以做個比對,我很喜歡N-70A純淨的聲音,但無奈已為上個世代的產品了,目前市面超出N-70A支援規範的高解析音樂檔越來越常見,該升級的時候還是得升級啊

11_調整大小 .JPG

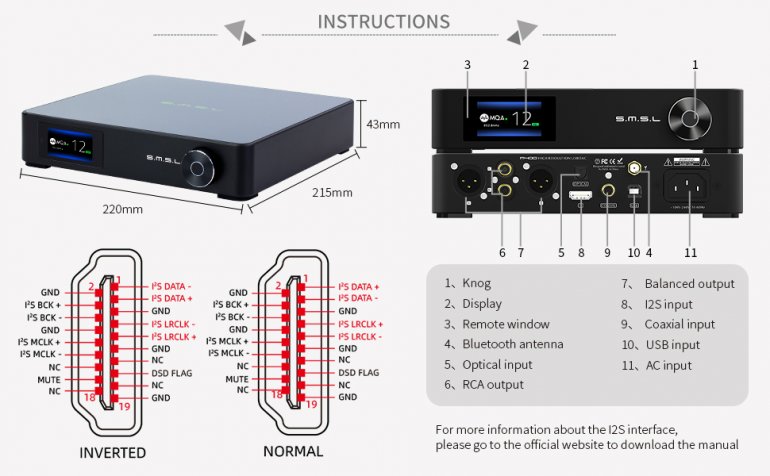

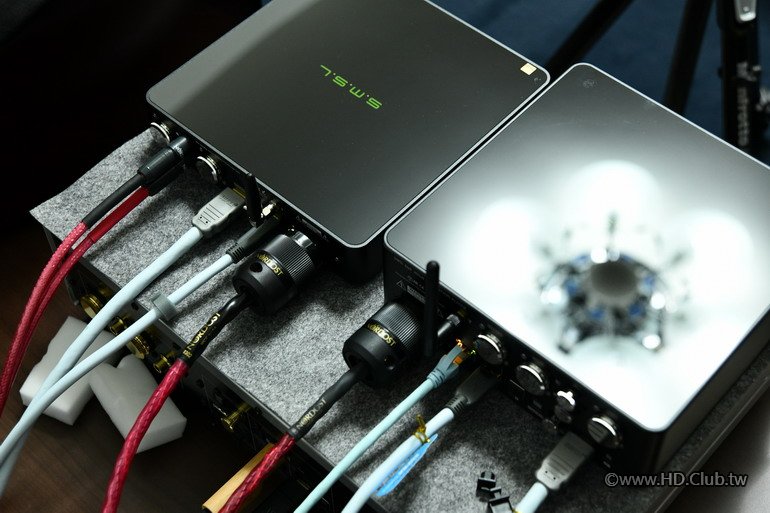

由上圖可以看到Dp5與M400之間,我採用了兩種數位訊號連接方式:I2S與USB,為了有一個統一的基準,I2S與USB我都採用瑞典SUPRA的線材,主要是它們隔離做得好,USB大家很熟悉就不多說了,I2S我推薦大家試試看,難得兄弟倆都支援,I2S是飛利浦在1986年制訂的數位傳輸標準,特色是數位訊號會直入DAC,減少傳輸過程中的訊號轉換、折損,另一個特色是I2S用獨立的線路傳遞時鐘訊號,來減少時機誤差,由於需要多條線路傳遞時鐘訊號、音頻訊號、聲道訊號等,故現在比較常見的I2S介面為HDMI。

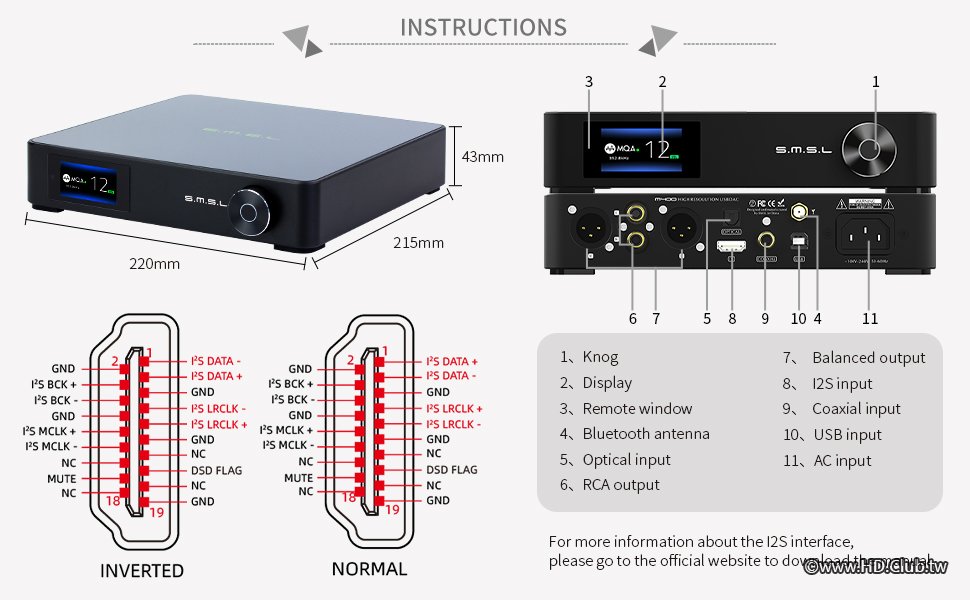

大家可以觀察一下上圖,除了I2S DATA線路之外,還有各種時鐘訊號,例如LRCLK(左右時鐘)、MCLK(主時鐘或系統時鐘)...等,加上直入DAC,所以I2S能減少時基誤差,不過缺點是無法使用時下流行的光纖HDMI線,而且因為直入DAC而沒有繞去判斷線路,故播放MQA FLAC時無法顯示MQA圖示,但串流資訊是正確的,實測I2S也能支援到MQA 3層全開。

那麼,Dp5--I2S--M400這樣的搭配方式,到底聽感如何呢?首先我試試在Dp5獨唱時,擁有充滿宇宙感低頻表現的

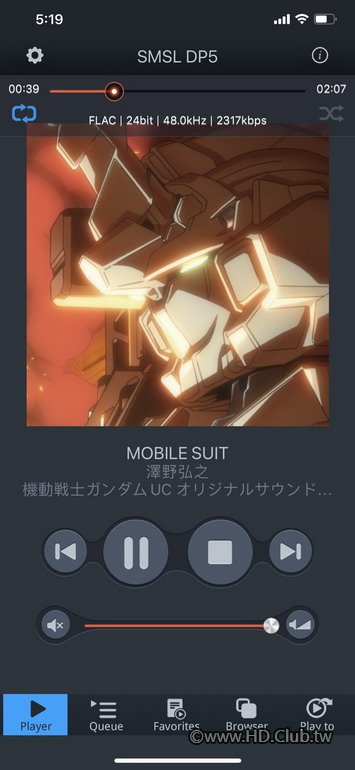

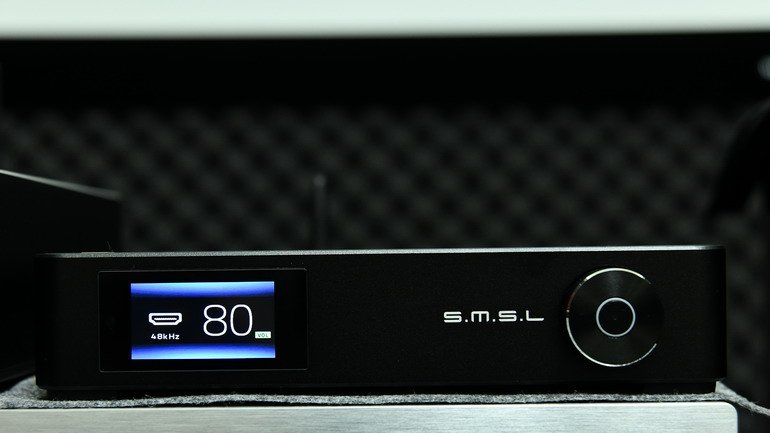

「ガンダムUC オリジナルサウンドトラック」,也就是鋼彈UC(獨角獸鋼彈)的配樂,這是我購自mora的FLAC檔案,規格為48KHz/24Bits。

13_調整大小 .jpg

14_調整大小 .jpg

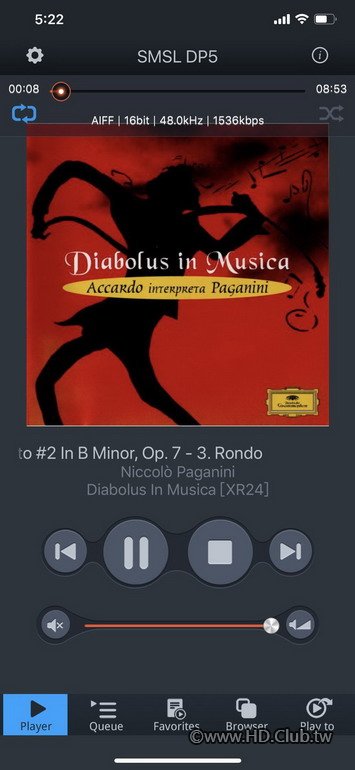

所謂沒有比較沒有傷害,原本使用Dp5的時候覺得低頻充滿空間,包圍感十足,很有宇宙感,但數位輸出給M400之後,感覺整個能量收斂很多,低頻是從有形轉變為無形,就是原本的低頻覺得比較轟隆隆,但M400表現起來整個亂竄的低頻感覺整個收斂,毛邊被撫平而且極低頻延伸較好,我個人認為,在高解析音樂的領域,M400將一般低頻的能量收斂,用於極低頻的輸出,所以整個低頻的聽起來更為自然、深邃,從僅用耳朵聆聽到可以用全身去感受,那麼若非高解析音樂的話呢?我試著撥放了自己從CD RIP出來的AIFF檔案,專輯是「Diabolus in Musica魔鬼的顫音」:

15_調整大小 .jpg

16_調整大小 .jpg

因為是CD RIP,故僅有44.1kHz/16bit,我蠻喜歡第二首「La Campanella帝王之鐘」,M400表現的小提琴相當圓潤,聲音滑順不刮耳,當然這Dp5也辦得到,但M400又更增添一番暖味,聽起來更舒適,而且形象很明確,宛如能感受到琴弦的摩擦,不僅於此,這一首在小提琴的背景有三角鐵的金屬敲擊聲,M400不僅很清晰的表現出來而不被小提琴掩蓋,重點是敲擊之後的尾韻,更清楚的感受的震動的蔓延,聲音逐漸淡去,描寫力道十分驚人。

不過,既然用上了M400,當然要體驗一下MQA,實體CD派的我也註冊了TIDAL線上串流服務:

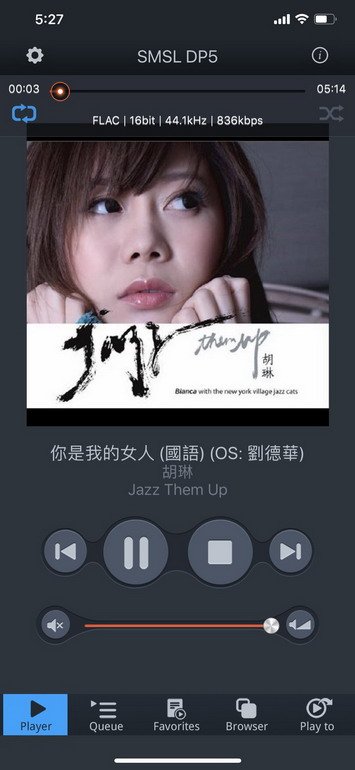

網路串流還是MQA FLAC最佳的來源,市面上的MQA CD並不多見,而且透過TIDAL可以找到不少支援MQA但卻無發售MQA CD的音樂,例如大家耳熟能詳的張學友「吻別」,這是我國中時候發行的專輯,當時連CD都還不算普及吧,更遑論MQA(都還沒出生),但是在TIDAL上卻能找到高解析的MQA版本,對於堅持一定要拿到CD的我來說,TIDAL宛如是寶庫一樣,許多難以入手的CD都唾手可得,像是這張胡琳於2010年發行的「Jazz Them Up」,可是我遍尋而不得入手的專輯:

17_調整大小 .jpg

18_調整大小 .jpg

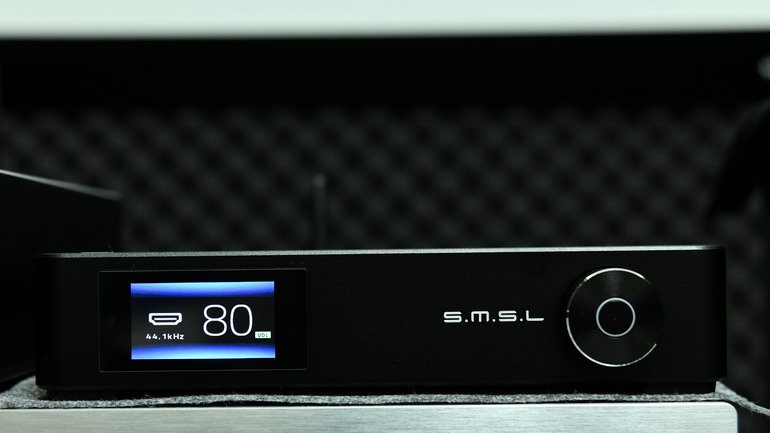

雖然這僅是44.1kHz/16bit的規格,沒有MQA也未達高解析,但是M400牛刀小試之下已經相當驚人,這張專輯是胡琳以爵士樂重新演繹一些知名國語流行樂,以劉德華原唱的「你是我的女人」一曲為例,這首曲風較為慵懶,與M400寬鬆、自然地的音色不謀而合,而且人聲相當凝聚且形象清晰,可以感覺到畫面像是特寫歌手一樣,背景演奏分離度十足,每個樂器的定位一清二楚,像這首歌有個敲擊樂器定位可以清楚聽出位置在右上方,顯示M400的音場富有立體感,而且M400的人聲比Dp5較為前靠,又更為清晰、溫暖一層,雖然曲名為「你是我的女人」,但感覺胡琳十分投入,明明歌詞是寫「你是我的女人」,但最末段她卻唱成「我是你的女人」,應是將自己投射入樂曲之中,但M400寫實的表現,會讓人感覺甜蜜蜜的,彷彿是唱給自己聽的,極為真情流露,這張專輯推薦給大家試試。

不過我們都還沒試到MQA啊,這次我選用支援MQA的音樂是「魔戒第三部曲的電影原聲帶」:

19_調整大小 .jpg

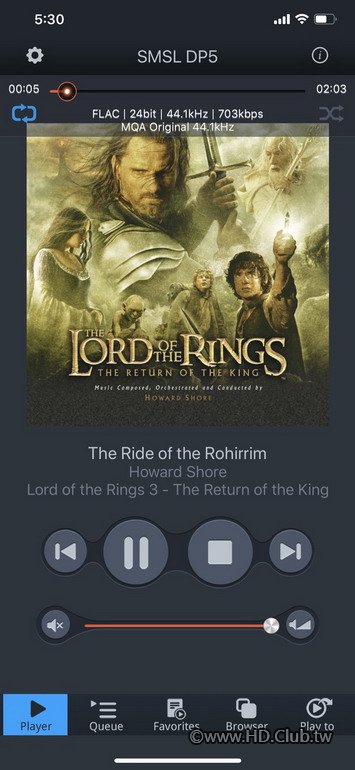

由上圖APP顯示畫面來看,貌似個44.1kHz/16bit的音樂檔,但別忘了,MQA FLAC是把高解析音樂資訊,透過獨家演算法藏在44.1kHz/16bit CD音質的資料流內,所以這只"表像",實際內涵要看M400顯示的:

20_調整大小 .jpg

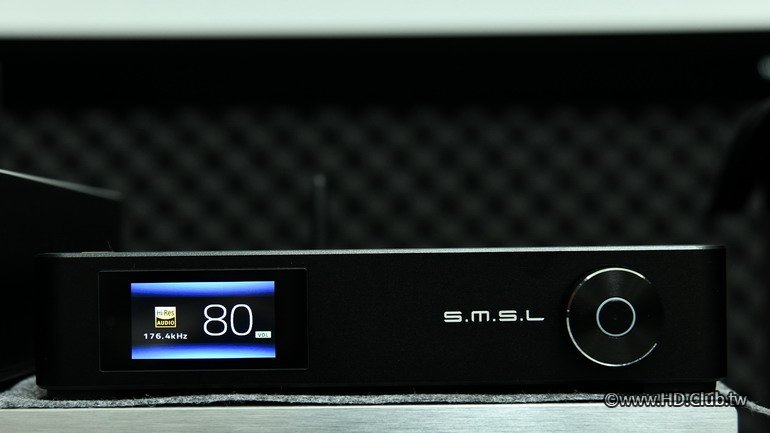

M400顯示這是一個176.4kHz取樣的高解析音樂,表示MQA三層全開,不過可能有看倌有點疑惑,為何沒有顯示MQA圖樣,如同我前文所述,我推薦大家試試I2S介面,而I2S會直接將數位訊號傳入DAC晶片,故沒有經過判斷MQA的電路,而無法顯示MQA圖樣,若希望點亮MQA圖樣,可以改用USB介面如下:

21_調整大小 .jpg

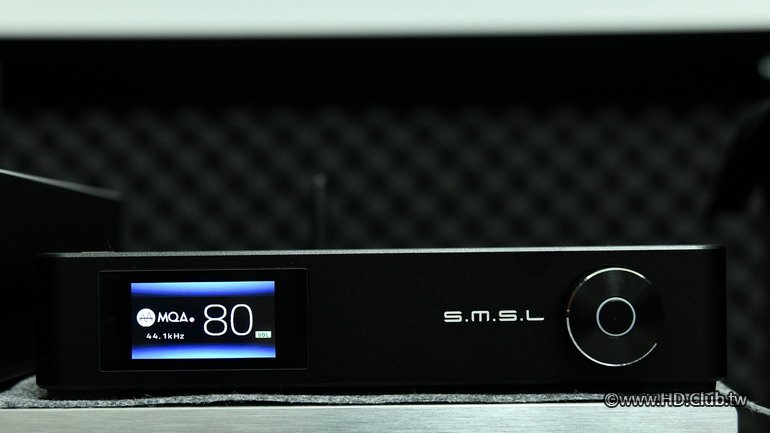

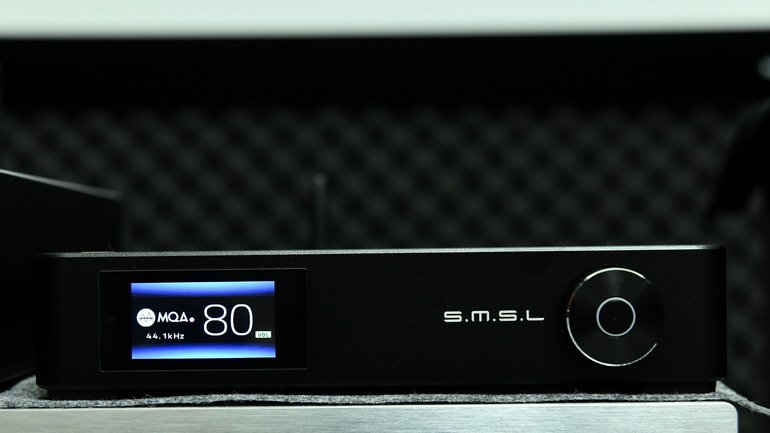

上圖可以看到有顯示MQA圖示,下方44.1kHz是指這個MQA FLAC的外表,實際上三層全開了,在MQA字樣後方有一個紫色燈號,即是三層全開的標誌,在MQA全開的環境之下,M400的極低頻延伸相當驚人,這個已經要透過身體來感受了,以該專輯中人氣曲目「The Ride of the Rohirrim」,開頭氣勢恢弘,音場開闊,加上極低頻的推波助瀾,整體非常的有魄力,但在53秒左右曲風一轉,悠揚的笛聲帶入另一股風情,M400開闊的音場、細緻的聲音,讓人閉上眼睛就如同站在草原上的感覺,不過旋即進入帶有緊張感的結尾,那種曲風的轉換配上M400逼真的描寫力,帶給聆聽者反覆的衝擊,令人有一種想繼續聽下去,想知道到底會怎麼發展的感覺(其實也是因為劇情都忘得差不多....)。

不只是TIDAL,若使用者手上有MQA CD也可以自行RIP出MQA FLAC檔案,因為高解析資訊就藏在CD的資訊流內,所以直接轉出來並且確認有做好MQA標籤即可,我自己也將我的「John Williams in Vienna」轉出MQA FLAC檔案

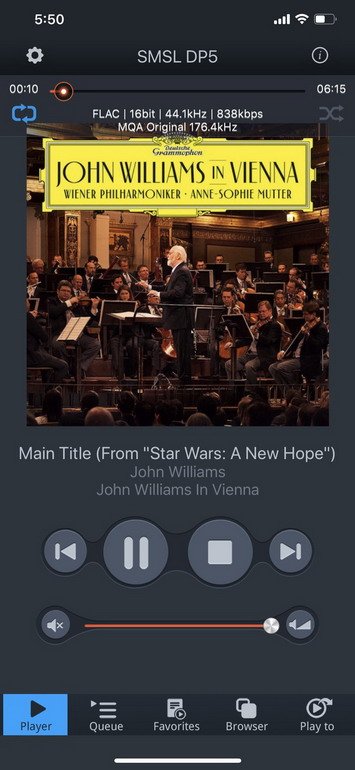

我將檔案存放於NAS內,在下圖APP的畫面可以看到顯示為44.1kHz取樣的FLAC檔

22_調整大小 .jpg

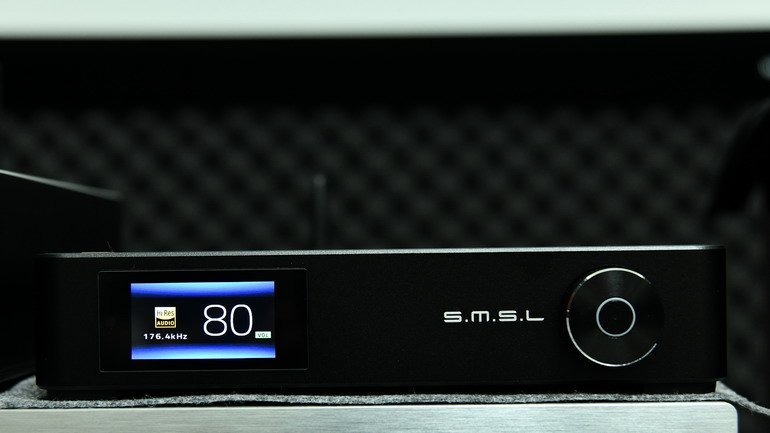

不過下圖就可以看到MQA三層全開,為一個176.4kHz取樣的高解析音樂
23_調整大小 .jpg

我拿了「Main Title」來試試看,作為星際大戰的配樂,聽著音樂、閉上眼睛就能感覺字幕在眼前往前滑動,氣勢非常有魄力且帶有立體感,魄力來自於低頻鼓聲的衝擊感,雖然不是看電影超低音那種全面性的衝擊,但可以感受極低頻的延伸優異,管樂的部分也相當滑順帶有光澤感,就是彷彿感受到樂器在眼前吹奏,各種樂器交織而成的樂團,卻沒有混淆成一團,形象依然清晰,便讓人覺得音場開闊且有立體感,心情也更能融入樂曲之中。

結論:
不得不佩服S.M.S.L的設計思維,不愧是放眼世界的大廠,Dp5雖然可以獨唱,但要發揮最完整的實力,還需M400協奏,Dp5可以直接串流播放輸出類比兩聲道,能量可以在低頻盡情釋放,氣勢蓬勃,不過配上M400之後,低頻會較為內斂,將一般低頻的能量延伸至極低頻的領域,整個低頻延伸讓人有身不見底的感覺,建議使用者可以放鬆心情用身體去感受,這已經超出耳朵能夠聆聽的範圍了,若是高解析音樂的愛好者,已經擁有Dp5的人,務必試試看M400,透過I2S連接表現更是出色,推薦給各位使用者!
