BaseLight在4K央視春晚中的實戰應用參考

[複製連結]

發表於 2019-12-3 13:22:47 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有帳號?註冊

x

一、春晚前期錄製素材及4K套片編輯介紹

1、錄製文件格式
3840×2160/50P,量化深度10bit,編碼封裝XAVC.MXF,碼率500Mbps,HDR標準HLG/最高亮度1000nit,色域BT.2020。

2、素材體積容量
深圳分會場26.7TB、井岡山分會場9.12TB、長春分會場15.3TB、主會場40.8TB。

3、直播高清上變換4K播出情況統計
高清上變換4K播出的節目時長共計58分鐘左右,其中包括了開場片頭、分會場、插播小片及節目。

4、4K套片編輯
此次春晚所有的節目均進行了4K的錄製,但春晚當天直播中有部分節目是高清上變換4K播出。此次後期編輯的任務就是把高清上變換的節目替換成純4K版。節目從前期收錄就開始進行項目跟踪,確保錄製節目素材的完整性和後期編輯調色的便利性,在後期編輯中採用4K套高清鏡頭的方式製作。

二、後期編輯及校色工作站系統介紹

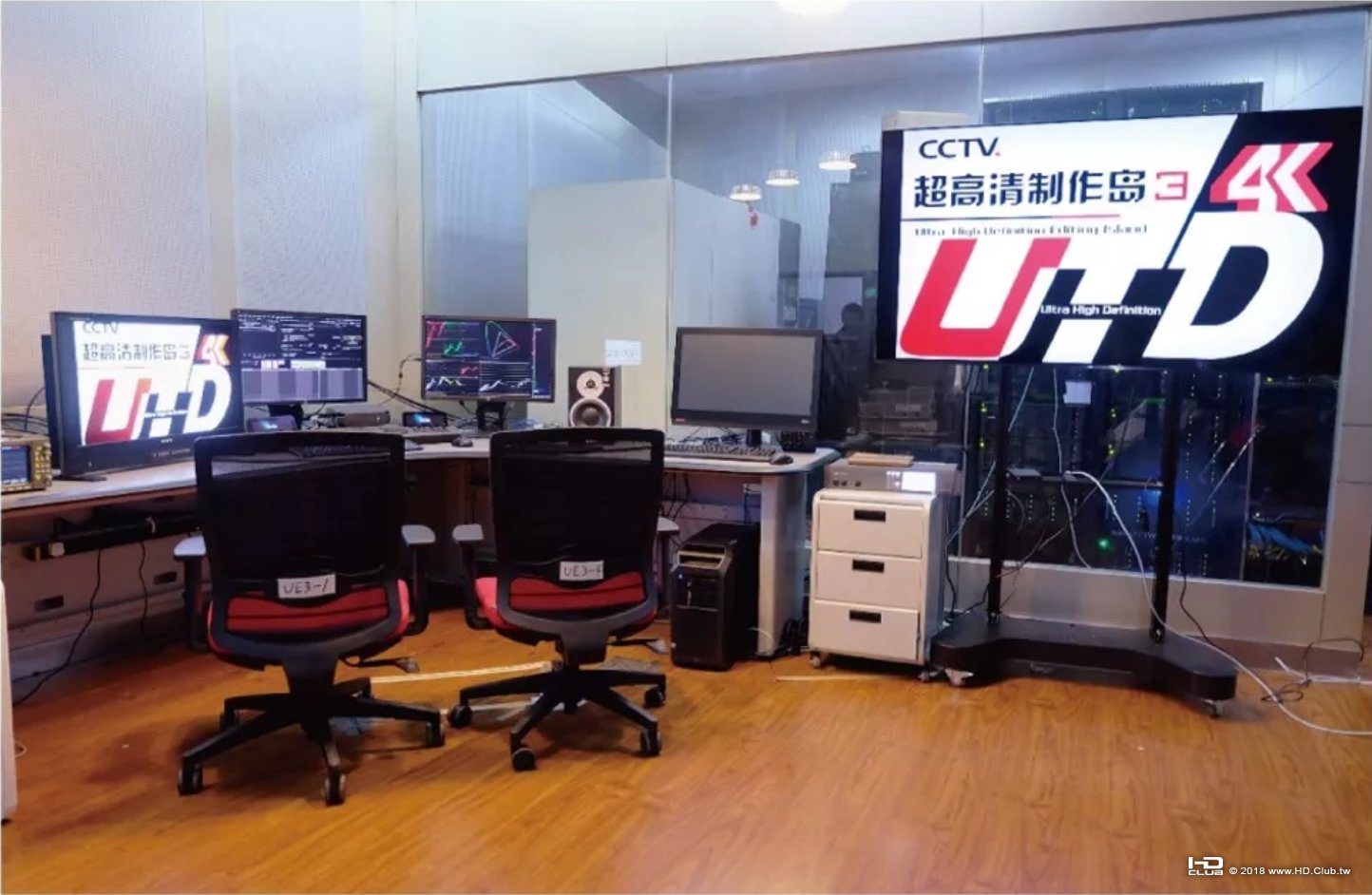

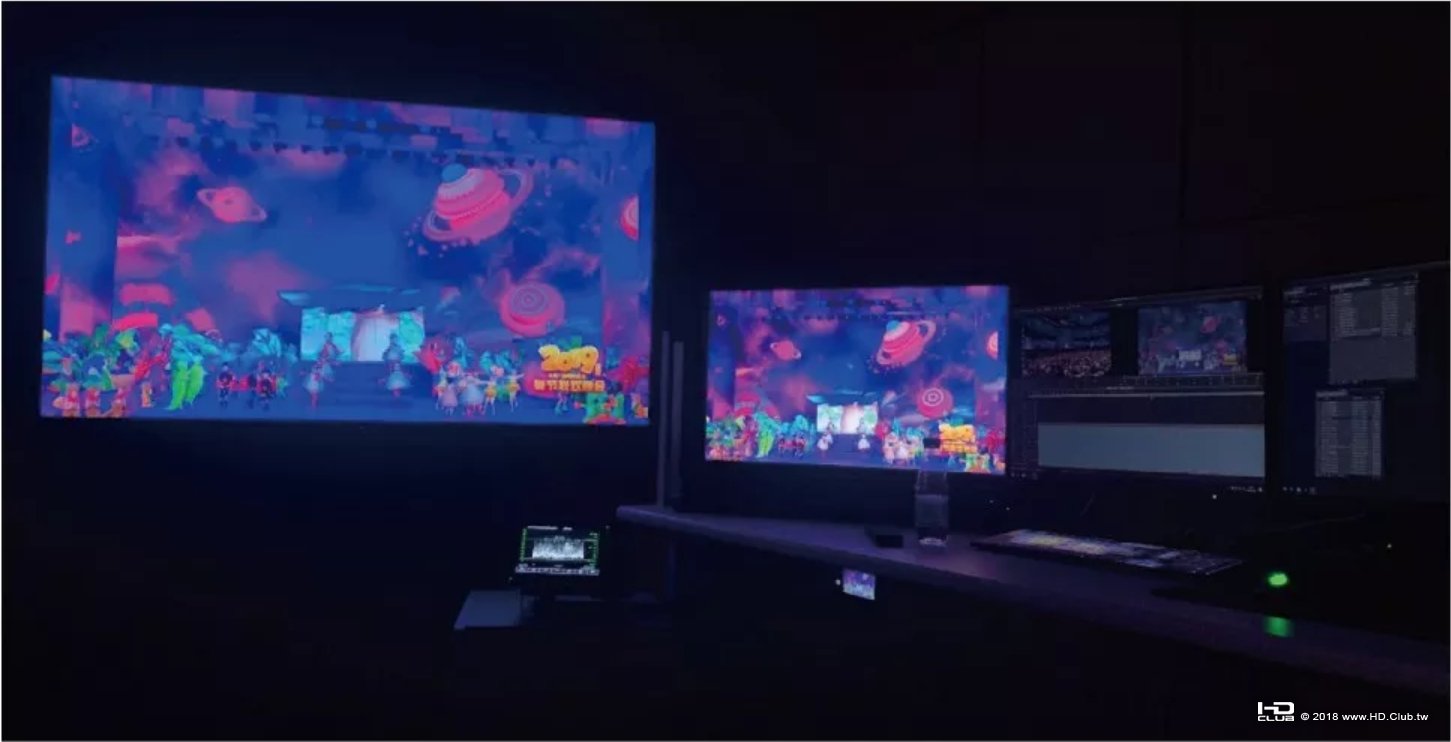

BaseLight調色環境

1、系統架構
超高清製作島3項目是一個由中央存儲及18套超高清非編工作站、2套調色工作站、文本/上載工作站、網管工作站等組成的超高清後期製作島。

2、後期編輯設備
後期編輯軟件使用的是AVID Media Composer 2018.12版本,可以完成4K HDR節目的製作,支持BT Rec709/2020色域和HLG、PQ曲線,具備4K HDR 3840×2160/50P基帶信號輸出和上監功能。

3、校色工作站及校色插件
校色工作站使用BaseLight Two工作站,軟件版本為BaseLight Ver.5.2,配置4個GPU,內置80TB RAID60存儲系統;Avid校色插件版本為BaseLight Ver.5.2,集成BaseLight工作站軟件大部分功能。

4、後期製作及校色的交互
BaseLight工作站與Avid交互主要採用以下方法:

(1)導入方式
● AAF導入:Avid導出AAF工程文件交互,BaseLight只需導入AAF,指定素材所在文件夾即可鏈接原素材;BaseLight工作站從中央存儲中調用AAF文件,對此進行色彩空間轉換、伽瑪曲線轉換、調色等操作;
● 成片導入:Avid導出成片交互,使用BaseLight場景檢測功能檢測鏡頭切點,自動切割鏡頭。

(2)導出方式
●  AAF導出:使用AAF文件將攜帶每個鏡頭的校色參數發回至Avid MC進行渲染和打包輸出,好處是不佔用BaseLight工作站進行渲染提高工作效率,可直接在Avid時間線上對BLG調色信息簡單調整,對不滿意的鏡頭二次修改,無需返回調色工作站再修改。利用BaseLight插件調色,或在Avid中直接修改鏡頭切點等;BaseLight與Avid交互的調色信息包括:無限調色層、遮罩、跟踪、關鍵幀和Truelight色彩管理等;
● 成片導出:導出成片文件,Avid可直接導入使用,減少卡頓;
● 也可分鏡頭生成AAF,生成其他格式圖片序列或成片等。

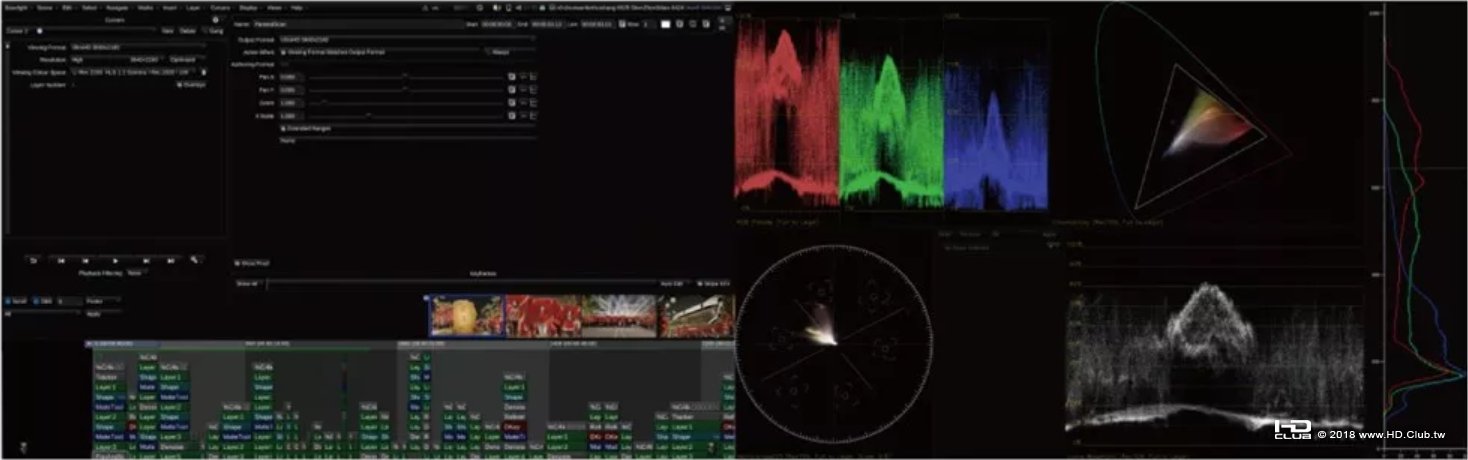

BaseLight軟件調色界面
三、BaseLight在校色工作中的責任分工及介紹

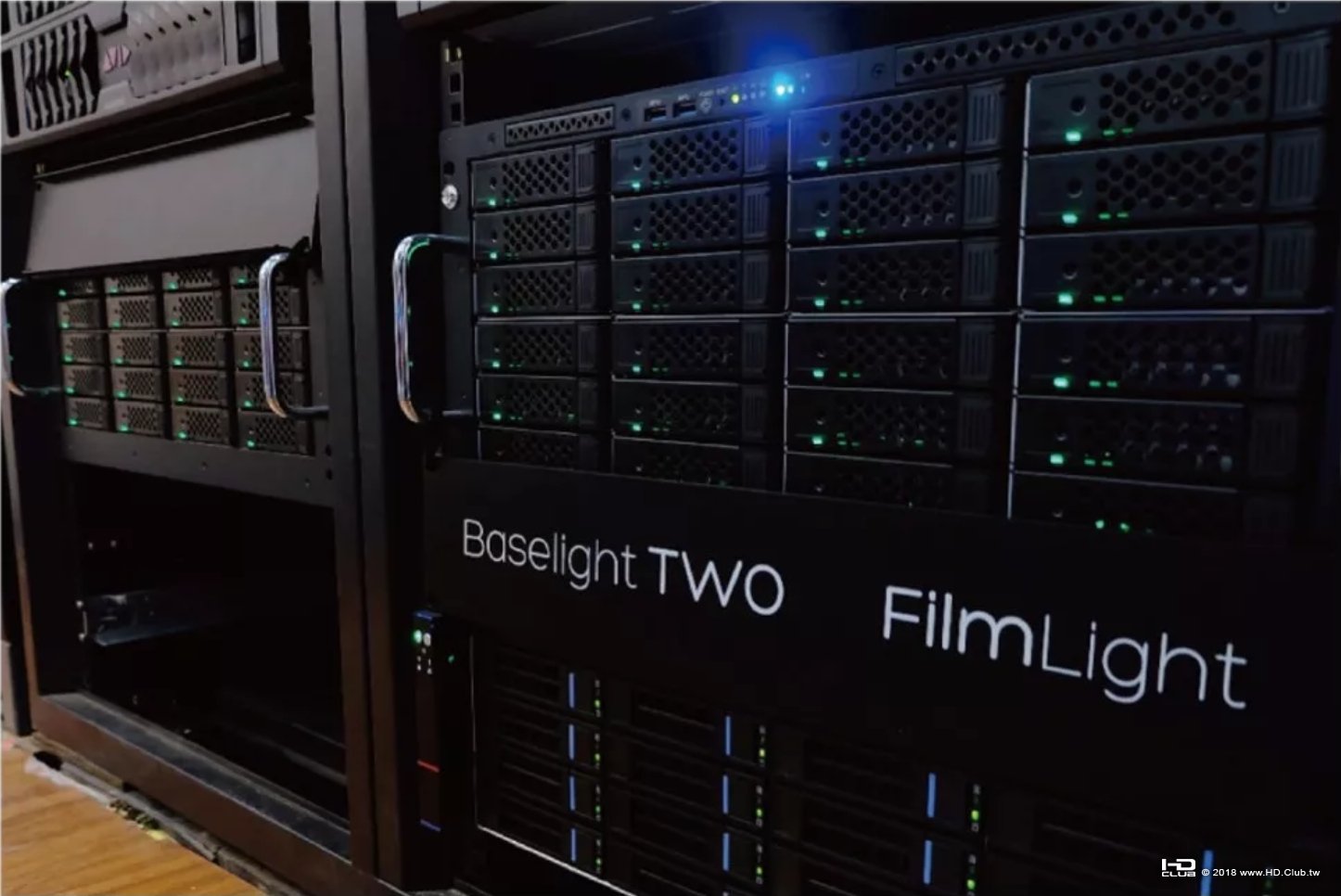

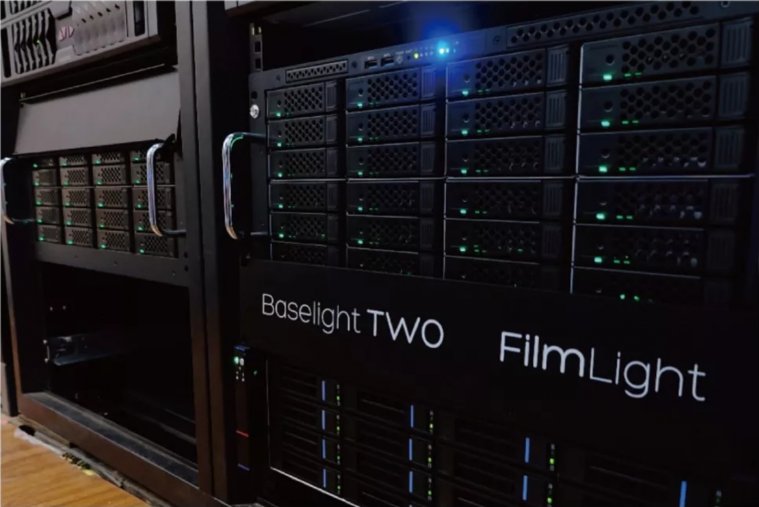

BaseLight工作主機

1、春晚校色責任分工
主體節目使用BaseLight插件在Avid中進行校色,三個分會場在BaseLight工作站上進行校色,最終在Avid中合成。

2、BaseLight插件簡介
BaseLight插件是Filmlight公司為配合Avid剪輯軟件開發的調色插件,方便用戶在Avid內對時間線素材直接進行色域轉換和調色,涵蓋BaseLight軟件大部分功能。

3、BaseLight工作站優勢
(1)BaseLight相對其他調色系統的優越性
● 支持大部分流行數據文件的輸入和輸出;
● 利用Truelight色彩管理系統,覆蓋了常用的色域和伽馬,可自動識別視頻文件元數據,方便色彩空間轉換,不需要使用LUT,省去查找大量LUT的麻煩;
● 調色功能更多樣化,界面更人性化,調色層顯示更直觀,操作更簡單直接;
●  BaseLight顏色過渡和色彩處理更順滑細膩,操作及畫面反饋更加快速直接;
●  Linux操作系統也可提供穩定的性能保障:在工作站的支持下,可進行實時渲染,實時調色回放,迅速播放檢查調色結果。
(2)BaseLight工作站相對於Avid中BaseLight插件的優勢
● 功能較插件更加完善:可進行場景檢測,檢測鏡頭切點;可實時對比一個或多個鏡頭色彩,或對比高清成片;有種類更加豐富的視頻信號檢測表,可實時檢查圖像色彩信息,以及某個採樣點的色彩信息;
● 使用更加穩定、便捷:BaseLight two工作站設備性能強大,播放流暢,可實時渲染,並調色回放,可配合調色台和手繪闆對畫面進行更細緻的調整;

4、調色中4K監視器與4K電視機的有效搭配
我們在生產流程中,在調色步驟,增加質量把控環節,來確保畫面缺陷的最小化。首先保證原素材色彩空間正確,輸出色彩空間正確。我們顯示終端為監視器型號:Sony BVM-HX310,電視機型號:Sony KD-65A9F。
(1)監視器和電視機的重要設置
監視器型號:Sony BVM-HX310:
●  RGB Range選項設置為Limited;
●  EOTF選項設置為ITU-R BT.2100(HLG);
●  Color Space選項設置為ITU-R BT.2020;
●  Transfer Matrix選項設置為ITU-RBT.2020。
電視機型號:Sony KD-65A9F:
●  HDR模式選項設置為HLG;
●  HDMI視頻信號範圍選項設置為限制;
● 色彩空間選項設置為BT.2020。
(2)觀看環境的亮度控制
在較黑的環境下進行校色處理,避免光源照射到電視上。
(3)觀看距離
4K電視審看在3倍屏幕高度左右的距離。
(4)監看以4K監視器為主,4K電視機為輔
4K與高清不同的監看方式,高清以監視器為準,而4K需要兼顧監視器與電視,配合示波器調節亮度使用。除普通觀眾在家使用電視觀看原因外,使用大尺寸電視進行觀看有助於找出畫面缺陷。

四、BaseLight插件的應用
1、BaseLight三種調色方式
(1)Base Grade
從左到右三個色輪分別是底電平、中間調和高光。通過對色輪的旋轉我們可以精確地對畫面的不同亮度進行調節。優點:可以對畫面的亮度進行精確調節,適合對畫面進行精細化調節。
(2)Film Grade
左邊色輪可以調節顏色和亮度,中間滑塊調節對比度,右側滑塊調節飽和度。優點:(1)可以快速調節整體畫面的色調、曝光、對比與飽和;(2)僅僅只調節畫面的高光/陰影/中間調的細節。
(3)Video Grade
在RGB選項卡下有三個色輪及滑塊,從左至右依次為底電平,中間調和高光。與第一種Base Grade不同的是,在Video Grade裡,是通過滑塊來調節畫面的不同亮度。YCbCr選項:左側滑塊可以在不影響色彩飽和度的情況下提高或者降低畫面亮度。中間滑塊調節對比度可以很理想地使畫面變得富有層次感。右側滑塊調節飽和度可以細緻地調節畫面顏色的濃度。缺點:調節範圍大,調節比較粗獷,不能夠進行細緻的調色,會使畫面噪點明顯增加,影響調色整體質量。

2、春晚畫面調色步驟示例

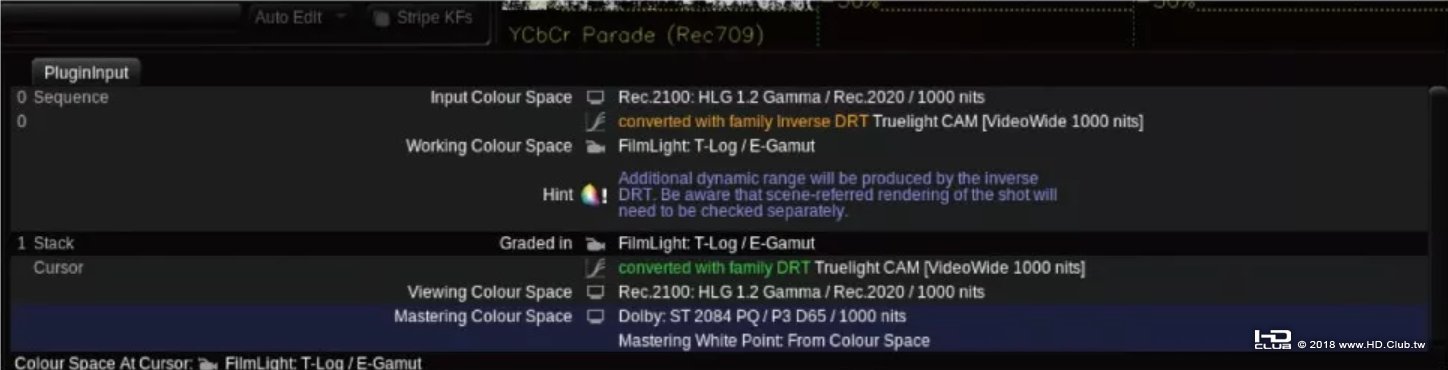

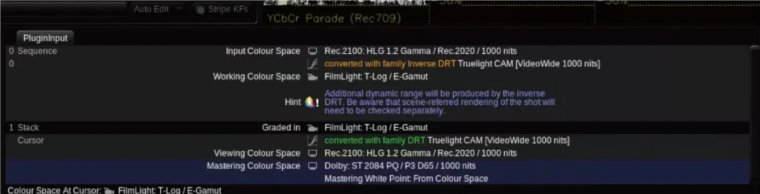

首先保證原素材色彩空間、工作色彩空間及輸出色彩空間正確,如圖5。

然後根據畫面調節對比度,增加層次感。降低底電平,使畫面更加通透。降低畫面噪點,使畫面更加平滑,如圖6。最終調色完成,查看對比效果。

五、BaseLight工作站的應用
BaseLight工作站所調的三個分會場使用多種4K攝像機,例如Arri、Sony F55、Sony Z580和大疆等拍攝的素材,分別使用了不同伽馬、色域和編碼,利用BaseLight軟件直接鏈接原素材自動識別元數據,進行色域轉換,統一轉換為軟件自帶的工作色彩空間T-log/E-Gamma,使調色過程不會對色彩空間和動態範圍進行壓縮,最後輸出色彩空間轉換為HLG /Rec.2020,成片為XAVC Intra CBG class 300編碼的MXF,格式與春晚會場統一。

調色前

調色後

六、BaseLight調色中遇見的問題及解決方法
BaseLight工作站所調三個分會場總體調色偏暖,體現春節喜慶的感覺。

1、長春
長春分會場場景大,細節較多,舞檯燈光變化較多,整個場景偏紅,錄製遍數多,機位多,鏡頭碎;調色方面主要收斂紅光,調整演員臉色,使不同機位的同一位演員臉色統一,將面色較黑的演員調亮,正常地還原臉部膚色;將大場景中光不同的地方盡量調節一致,過暗的鏡頭調亮注意降噪,幾個偏色嚴重,噪點嚴重的鏡頭盡量向其他鏡頭靠攏。在調色過程中,降噪使用Denoise工具,選取噪點較多的顏色,並調整模糊範圍,添加遮罩,確保降噪被限定在指定範圍內,且畫面不至於過度模糊。

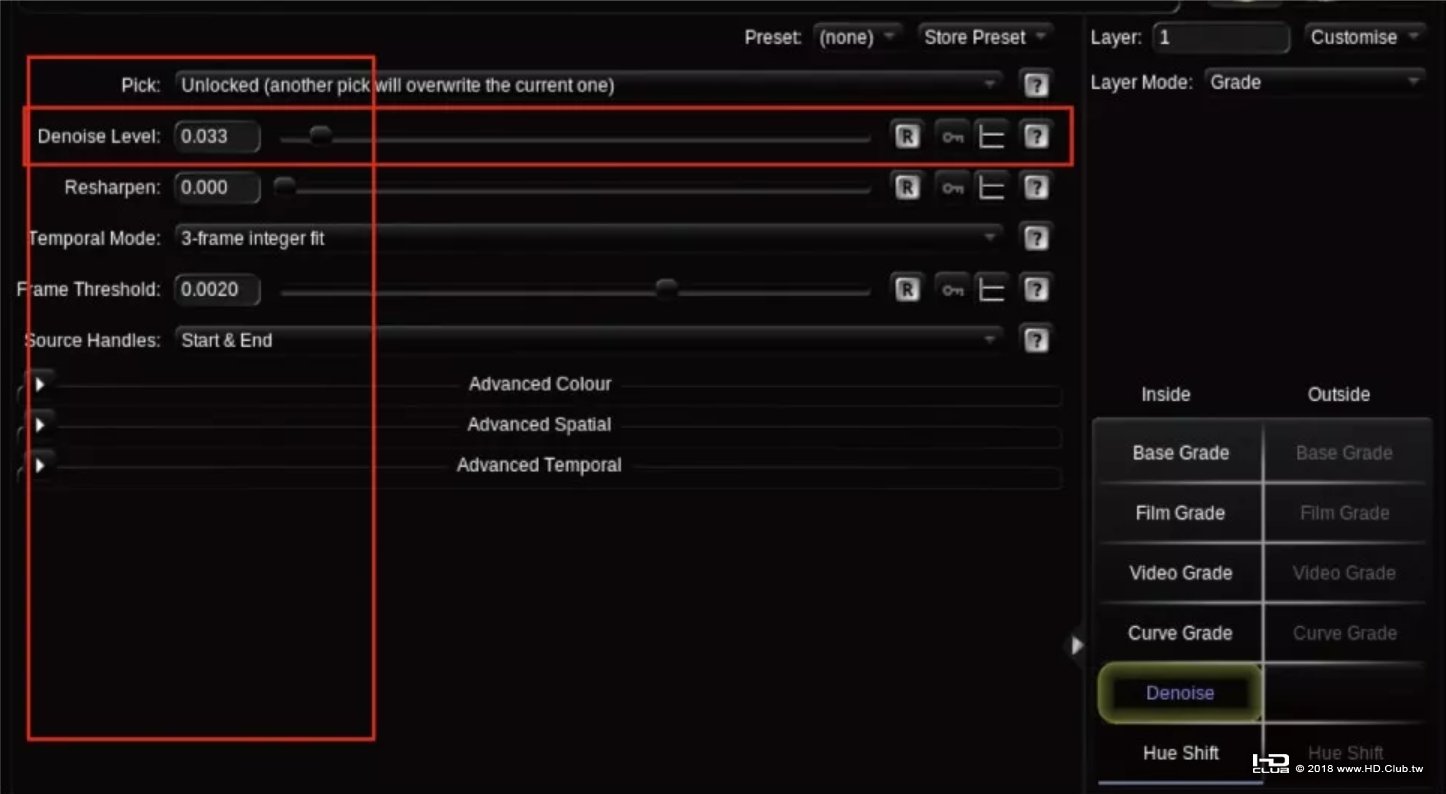

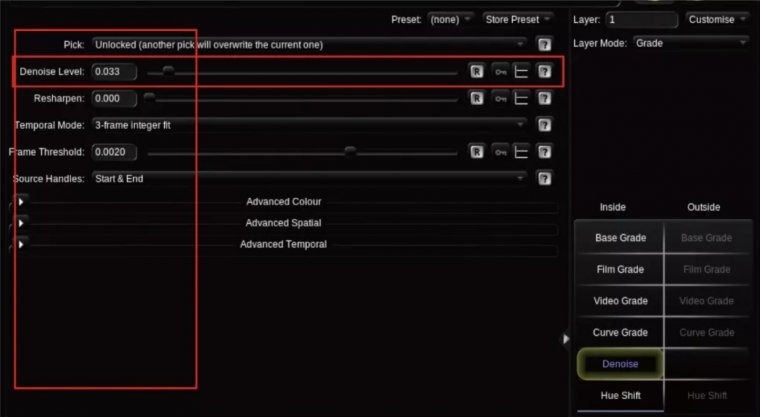

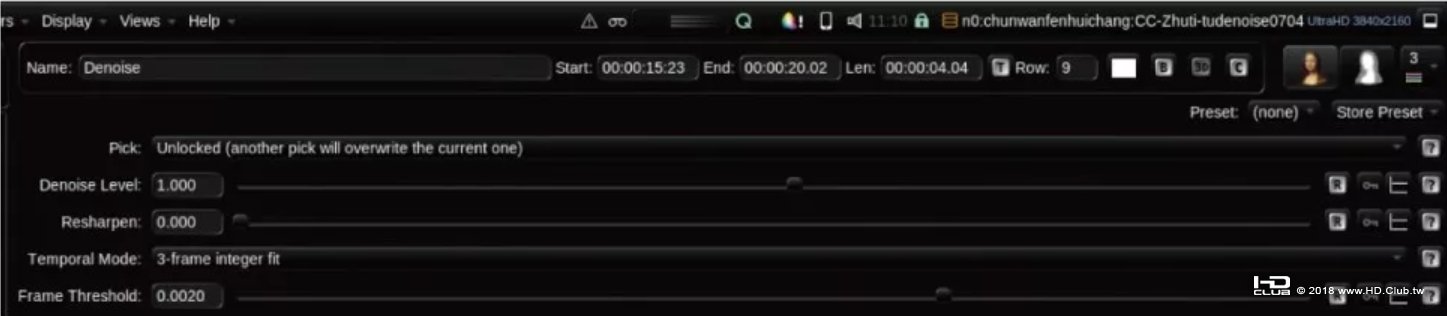

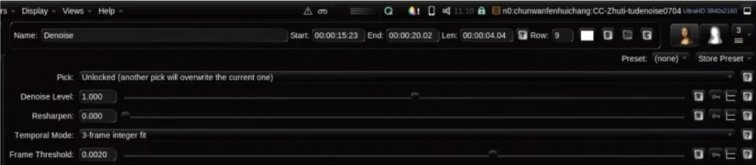

Denoise工具界面

TextureEqualiser工具,根據畫面不同頻率級別分頻段降噪。

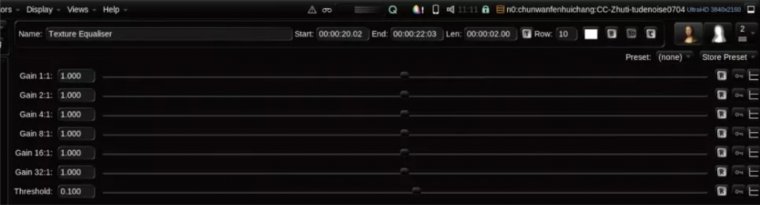

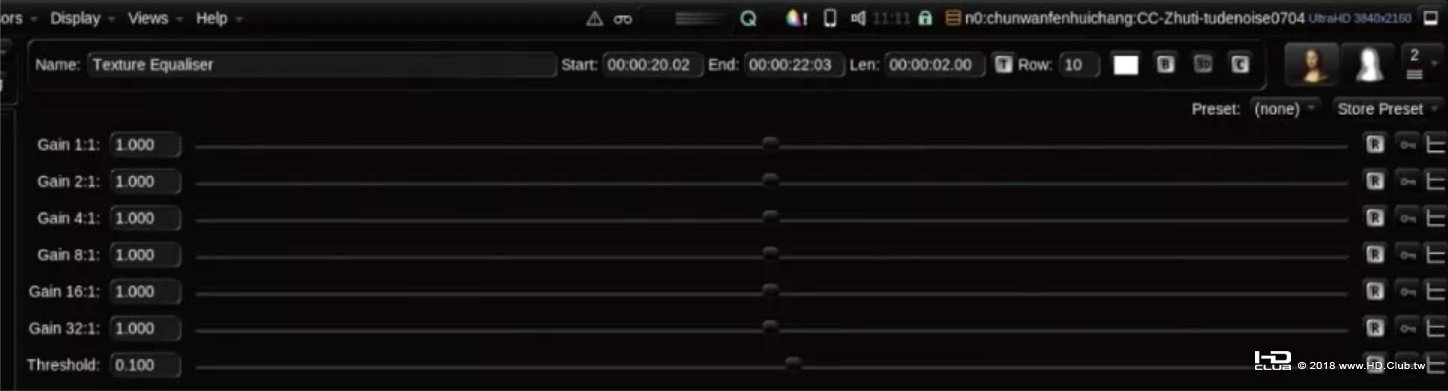

TextureEqualiser工具界面

2、深圳
深圳分會場航拍跨度較大,要照顧到航拍到的每個地方,盡量使拍攝主體通透;主持人云軌部分的幾個鏡頭場景分室內室外,亮度明暗和顏色偏差極大。另外零點部分有大量紅綢,各種機器機位以及不同光源導致畫面差別較大,部分鏡頭因燈光原因僅有紅色和橙黃色,所以通過調整色溫、中間調、底電平、中高光區域亮度、對比度等參數,盡量使主體的紅綢和主持人顏色相對統一,畫面整體偏暖,使所有畫面有統一風格。

3、井岡山
井岡山分會場有較多外景航拍,光線偏色各不同,需盡量調節一致。主體節目採用大量綠光,部分機位曝光較暗,某些節目中各位演員因為站位和機位曝光不同,面光較不統一。所以我們需要減少綠光對場景的影響,使色彩更豐富;統一演員面光,同時注意背景顏色的統一性;給曝光較暗的鏡頭提高亮度,調整色偏並降噪。另有部分畫面質量偏差,焦點模糊,需要調色、降噪和邊緣銳化;邊緣銳化使用Sharpen工具,調整數值使鏡頭不至於太過模糊。

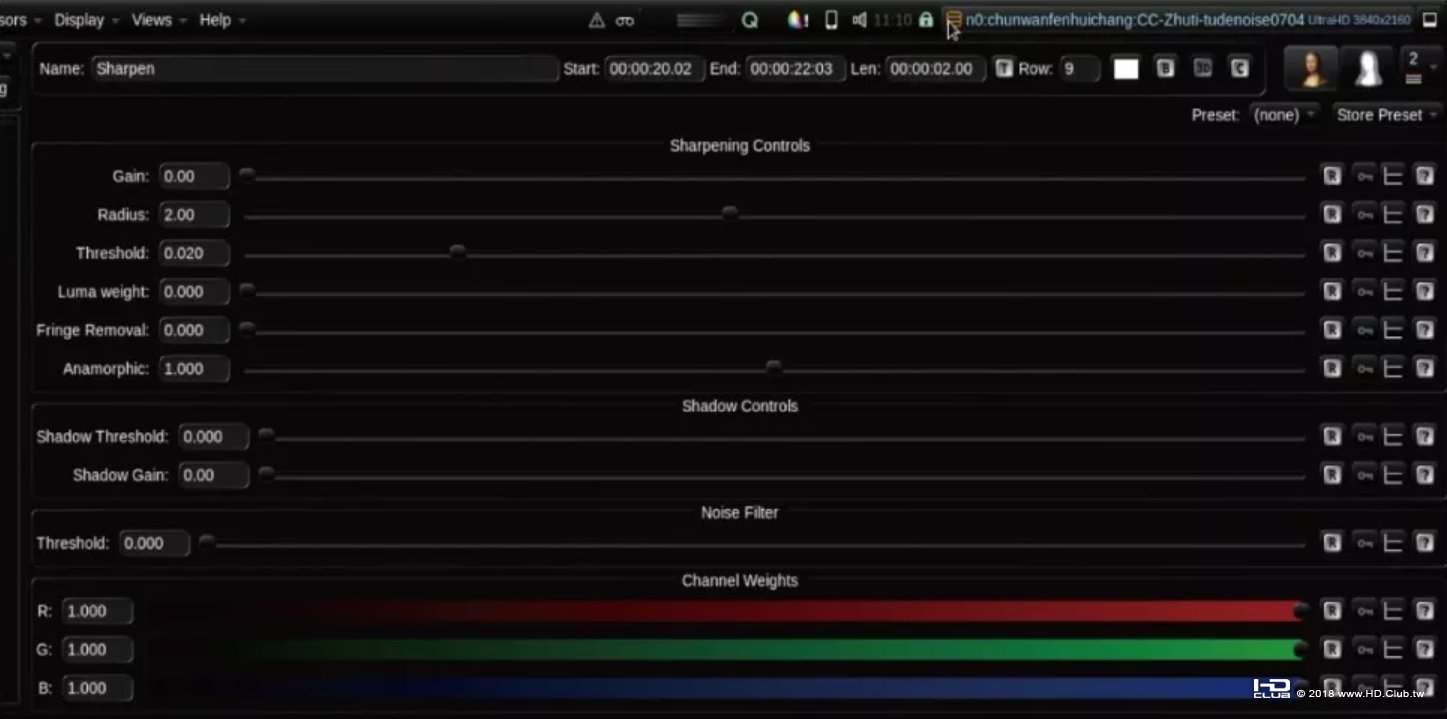

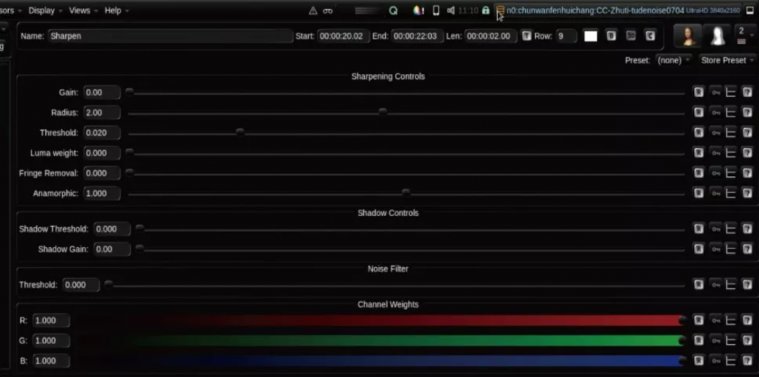

Sharpen工具

七、總結
BaseLight提供了很多校色工具,如Base Grade,Film Grade和Video Grade等。Video Grade提供了Lift,Gamma,Gain和Saturation傳統參數,適用於電視工作者。Film Grade提供了Exposure,Contrast,Saturation,Shadows,Midtones,Hightlights等參數,適用於膠片類的調色師。Base Grade既不以視頻信號也不以膠片類型作為基礎,而是以人眼感知算法模型為基礎的新工具。另外不僅要繼續摸索調色工具,還要進一步地理解和掌握BaseLight色彩空間管理的核心Truelight Colour Space,這對於使用BaseLight調色至關重要。
