[分享] AMD Ryzen 7 3700X搭載BIOSTAR X570GT8超頻解析

[複製連結]

發表於 7 天前 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有帳號?註冊

x
AMD 7月7推出Ryzen 3000系列CPU,並搭載最新X570晶片組
由於X570是AM4高階定位的晶片組,價格也會較高許多
加上Zen2架構擁有7nm與架構優化,也讓效能或其他方面再提升
也讓X570晶片組在各家主機板廠有更多更高階的產品線出現
甚至有跟AMD X399或Intel X299這類4通道主機板價位相近的產品
本回要分享的是主打高效能與CP值定位的BIOSTAR X570GT8

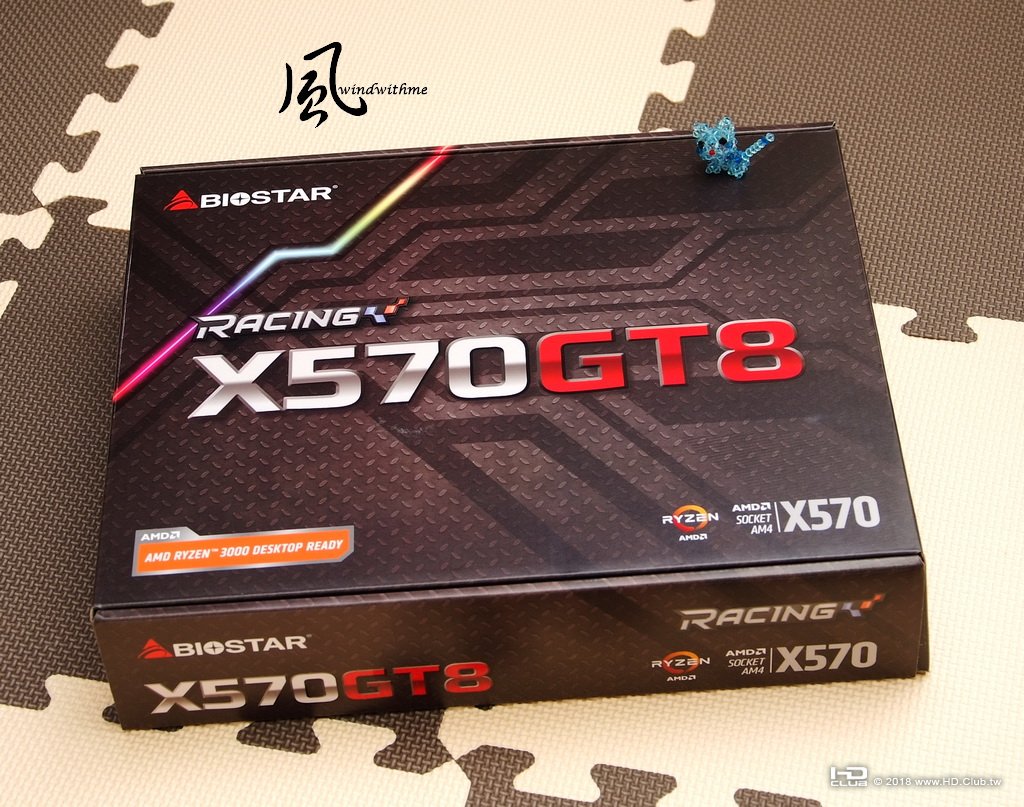

BIOSTAR X570GT8本體
標準ATX 30.5x24.4公分,外觀以黑色為主搭配白色線條來加強速度感
價格約為美金189元,屬於市場上入門級X570 ATX價位帶
光看外觀用料與散熱片而言,應有接近其他品牌中階X570的水準


登錄/註冊後可看大圖


下方ARMOR模組白色字樣或區域都支援VIVID LED DJ,可自由調整顏色與閃爍模式
當年是市場最先推出內建M.2散熱片的主機板品牌,本款搭載3個M.2 COOLING散熱片


登錄/註冊後可看大圖


內附配件一覽
SATA3線材X4、IO介面檔板、驅動與專屬軟體光碟
產品說明書,說明書與外盒封面圖為本款主機板的開機畫面圖


登錄/註冊後可看大圖


主機板左下方
1 X PCIe 4.0 x16,PCIe頻寬最高為x16,搭載金屬邊框加強保護
1 X PCIe 4.0 x16,PCIe頻寬最高為x8,搭載金屬邊框加強保護
1 X PCIe 4.0 x16,PCIe頻寬最高為x4
3 X PCIe 4.0 x1
3 X M.2,支援PCIe Gen4 x4(64Gb/s)或SATA3(6.0Gb/s)SSD
網路晶片為Intel i211AT,頻寬可達10/ 100/ 1000 Mb/s
音效晶片為Realtek ALC1220,最高支援7.1聲道、前置與後置皆有自家Hi-Fi Audio技術


登錄/註冊後可看大圖


主機板右下方
6 X 黑色SATA3,由AMD X570晶片組提供
2 X 前置USB 3.1 Gen1 5Gb/s
X570晶片組此回各家主機板廠皆採用主動式風扇散熱
不知道是否因為支援PCIe 4.0技術而讓晶片組熱量較為提升
總之網路上大多數看到的意見還是以往的被動式散熱片比較好
這邊會建議在X570GT8風扇轉軸中間放上Racing Logo貼紙比較不單調


登錄/註冊後可看大圖


主機板右上方
4 X DIMM DDR4,支援DDR4 1866~2667,2933~4400+(OC)
GT TOUCH為提供3功能的按鈕,Power、Reset與Clear CMOS
也有除錯燈號顯示,方便於DIY族群或是裸機時使用
電容同樣採用BIOSTAR產品慣用的Super Durable Solid Caps


登錄/註冊後可看大圖


主機板左上方
Racing X570GT7為12相Digital Power,採用Super Durable Ferrite Choke用料
上方為8 + 4PIN電源輸入,左方IO也有VIVID LED ARMOR藉以提升質感與保護作用
兩旁CPU供電區都有大型被動式散熱模組,可惜這部分白色區域沒有LED燈光功能


登錄/註冊後可看大圖


IO
1 X DVI
1 X HDMI 2.0
1 X DisplayPort
1 X PS2
4 X USB 3.1 Gen1 (5Gb/s)
1 X USB 3.1 Type-A (10Gb/s)
1 X USB 3.1 Type-C (10Gb/s)
1 X RJ-45網路孔
5 X 音源接頭
1 X SPDIF_Out
前置USB 3.1支援QC2.0快速充電並有ESD Protection來保護晶片避免燒毀


登錄/註冊後可看大圖


BIOSTAR Racing專屬工具軟體
左方有八個選項,屬於主機板產品常見的硬體資訊或是調校的軟體
GT Touch提供3種不同的效能模式


登錄/註冊後可看大圖


Vivid LED DJ為其中一個主要功能,提供多種顏色燈號與燈光明暗度都能調整
新增LED TYPE選項可供使用者開啟或關閉
4種模式燈號有常見的恆亮、閃爍、呼吸、音樂模式來呈現
總之讓偏好燈光變化的使用者有很高的自由度能夠搭配


登錄/註冊後可看大圖


AI.Fan為調整主機內CPU或系統風扇的轉速,並有4種模式供選擇
其他選單有包含硬體資訊、音效調整、硬體狀態與超頻等功能,版面美觀度還有很大進步空間


登錄/註冊後可看大圖


AMD專屬軟體 - AMD RYZEN MASTER
經AMD多次改版軟體後,所提供的超頻或調整的功能也豐富許多
但整個頁面內好像擠太多選項,顯得字體會偏小,版面配置如能強化會更好


登錄/註冊後可看大圖


Ryzen 3000系列在版面與2000系列好像有些不同
若不熟悉傳統BIOS超頻介面,採用RYZEN MASTER超頻會更便利
CPU超頻會先套用設定值並在桌面上即時驗證能否穩定運作
DDR4超頻會重新開機,若無法運作則會無法進入開機畫面,需要再重置回預設值
以下是本回超頻設定,3700X全核8C16T超頻4.3GHz,1.45V
Thermaltake DDR4 3200 8GX2超頻DDR4 3800,BIOS設定1.42V


登錄/註冊後可看大圖


測試平台
CPU: AMD Ryzen 7 3700X
MB: BIOSTAR Racing X570GT8
DRAM: Thermaltake WaterRam RGB DDR4 3200 8GX2
VGA:PowerColor Red Devil Radeon RX 580 8GB GDDR5
SSD: Samsung PM961 256GB
POWER: Thermaltake Toughpower Grand 1200W
Cooler: MSI Core Frozr XL
OS: Windows 10 64bit

3700X基礎時脈為3.6GHz,最大超頻時脈通常指單核心環境時可達4.4GHz
以下測試圖片以超頻為主,也就是上面的3700X全核3.8與DDR4 3800
測試數據後面有括號為個人另一篇將3700X預設值與DDR4 3200做對比

CINEBENCH R15
CPU => 2262 cb (2085 cb)
CPU(Single Core) => 201 cb (198 cb)


登錄/註冊後可看大圖


CINEBENCH R20
CPU => 5153 cb (4504 cb)
CPU(Single Core) => 497 cb (494 cb)


登錄/註冊後可看大圖


CPUZ 1.89.0
單線執行緒 => 530.0 (515.4)
8C16T多工執行緒 => 5703.6 (5419.1)
Fritz Chess Benchmark => 66.57 / 31954 (58.76 / 28204)


登錄/註冊後可看大圖


Geekbench 4
Single-Core Score => 5758 (5590)
Multi-Core Score => 35691 (33821)


登錄/註冊後可看大圖


FRYRENDER
Running Time => 1m 52s (2m 08s)
x265 Benchmark 2.1.0 => 68.37 FPS (61.38 FPS)


登錄/註冊後可看大圖


AMD在1月美國CES與5月底台灣Computex都採用CINEBENCH做展示
除了測試快速之外,可能也是最優化或最能發揮Ryzen效能的軟體
以上測試可以看到3700X超頻全核3.7G對於多工效能有明顯進步
單核就有點神奇了,基本上預設最大超頻時脈通常是指單核可達4.4G
那超頻全核4.3G時,在單核效能應該會低一點,但測試結果卻是4.3G較高
想起朋友先前提過,在跑PI單核時,有時會跑出差不多3.9G的數據
也許是類似的情況,希望能有單核運用時優先推出自動超頻最高核心來使用的功能

DRAM效能測試
DDR4 3800 CL18 22-22-38 1T
AIDA64 Memory Read - 52854 MB/s / Write - 30388 MB/s
(DDR4 3200 CL16 18-22-52 1T
AIDA64 Memory Read - 44277 MB/s / Write - 25545 MB/s)


登錄/註冊後可看大圖


X570GT8看過體質強的DRAM可以達到單通道DDR4 4866的水準
Ryzen 3000系列在記憶體控制器表現比起2000系列還要進步
同樣一款DDR4有機會再拉高1~2階以上的時脈,這點值著讚許
不過AMD也有公開資料,此回3000系列的DDR4最佳效能大約在3733
再拉高的話其實意義不大,而且有些效能表現可能會比3733還要略低
寫入效能由於此回架構由CCX為基礎架構,每一個最高可達4C8T的核心數
再由2個CCX組成1個CCD,擁有獨立傳輸通道和cIOD端Data Fabric直接連結
Ryzen 9會用到2個CCD,類似於雙通道的概念,寫入效能會比較高一些
而8C16T以下的Ryzen 3000系列在這寫入的效能就會降低許多
如果想要DDR4最佳傳輸效能,那只能選擇3900X以上或是2000系列Ryzen了..

雖然有更高階許多的顯示卡,為了方便與上一篇3700X預設值做對比
3D效能由PowerColor Red Devil Radeon RX 580 8GB GDDR5為主
3DMARK Fire Strike => 13073 (12941)
3DMARK Time Spy => 4799 (4729)
Time Spy礙於篇幅僅用文字補充


登錄/註冊後可看大圖


UNIGINE 2
1080P MEDIUM => 8313 (8315)


登錄/註冊後可看大圖


FINAL FANTASY XIV : Shadowbringers
1920 X 1080 HIGH=> 12319 (12112)
FINAL FANTASY XIV : STORMBLOOD
1920 X 1080 MAXIMUM => 11228 (11089)
STORMBLOOD 礙於篇幅僅用文字補充


登錄/註冊後可看大圖


Apex Legends 英雄
1920 x 1080,VIDEO設定最高
練習模式開始畫面 – 107 FPS (106 FPS)


登錄/註冊後可看大圖


FAR CRY 5 極地戰嚎 5
解析度為1920 X 1080,將3D特效為極高模式,內建測試項目
播完開頭動畫後在一開始場景畫面 - 70 FPS (70 FPS)
文字補充已渲染幀數4175 (4210)


登錄/註冊後可看大圖


Battlefield V 戰地風雲5
1920 x 1080,畫面品質:最高
DX12選項開啟,進入遊戲練習模式開始畫面 - 102 FPS (101 FPS)


登錄/註冊後可看大圖


PLAYERUNKNOWN’S BATTLEGROUNDS 絕地求生
1920 x 1080,3D特效都開到最高,開始角色設定畫面 – 63 FPS (63 FPS)


登錄/註冊後可看大圖


3700X預設與超頻在以上幾款遊戲中並沒有明顯差異,大多僅有誤差值而已
DDR4已由3200提升到3800的水準,沒想到效能表現還是差不多
所以超頻多核心提高總時脈,對於轉檔、剪輯等影音多工運用的環境有所助益
若所使用的軟體較依賴記憶體傳輸效能的話,那超頻記憶體也是有所幫助
遊戲中特地用左上方的使用核心狀態,其實對於4~6核心以上利用率並不高
對遊戲有需求的使用者,與其增加同世代Ryzen核心預算,還不如升級顯卡比較實際

室內溫度約28度,進行CPU散熱能力測試
3700X超頻全核4.3GHz,電源模式為AMD Ryzen
AIDA64燒機模式手動關掉Stress system memory
全速燒機最高溫主機板軟體82度,約102度


登錄/註冊後可看大圖


畢竟AMD Ryzen Master是AMD官方軟體,個人認為溫度會比較準確
聽從之前網友建議,AIDA64也可以讓燒機溫度很高便做了微調
果然溫度超越其他燒機軟體,同時也測試Prime95約74.75度
CINEBENCH R15全核運作最高時約87度,本篇已使用高階等級空冷
雖然是7nm但超頻時也建議使者用要注意3000系列的溫度狀況

上一篇有網友希望知道B450與X570耗電量差異,也特別測試此環節
3700X搭配B450進桌面待機時77W,AIDA64燒機模式時160W
3700X搭配X570進桌面待機時88W,AIDA64燒機模式時183W
以上皆為預設值,設定DDR4 3200,顯卡、PSU、SSD均為同一款
關於PCIe 4.0規格對目前顯卡效能差異很小,支援PCIe 4.0 SSD價格又高上許多
大部分的使用環境與PCIe 3.0 SSD相比效能差異也小,而且3.0 SSD選擇多又平價

總結BIOSTAR Racing X570GT8
優點
1.外型設計相當特別,不同於其他品牌電競路線的外觀
2.售價約美金189元,用料跟設計會比不少品牌的入門X570更好
3.Racing系列在外包裝、產品外觀、BIOS與軟體有一致性
4.BIOS選單設定豐富,CPU防掉壓有6個等級可設定
5.共有3個M.2介面,並搭載外型跟用料都不錯的散熱片
6.音效在水準之上,尤其是以這個價位帶與走清晰定位來看
7.VIVID LED DJ發光區域可調的變化相當地多元
8.CPU供電規格達12相,可提供高階Ryzen 9或超頻時足夠的電量

缺點
1.若有內建Wi-Fi模組會更加便利
2.VIVID LED DJ發光區域在CPU兩旁散熱模組無法發光
3.BIOS跟專屬軟體的介面美觀度還有進步的空間
4.風扇轉軸上方應該有個Racing系列小貼紙
5.目前台灣還沒有BIOSTAR銷售通路



登錄/註冊後可看大圖

本篇測試3700X搭配X570GT8的穩定度表現比起先前B450好很多
若想搭B450、X470或更之前主機板,建議等支援BIOS更新過2~3版以上比較穩
BIOSTAR除了ATX X570GT8以外,還有推出一片較低階的M-ATX X570GT
希望能多致力於消費級主機板市場,推出更多新款的AMD Ryzen主機板
個人用過幾款Racing系列主機板覺得還不錯,有品牌特色加上CP值較高都是優勢
不過礙於通路能見度、專屬軟體介面與產品種類還是有不小的進步空間
雖然網路發達能透過某些大網購通路可以入手,但運費跟寄回保固還是會讓人卻步

AMD Ryzen 3000系列依然走高CP值路線,在多核心的表現是最大優勢
不過3600~3700X這區間的全核超頻大概只能4.3G穩定,再高電壓跟溫度會壓不住
而更多核心12C24T的3900X全核超頻網路上查到有機會達到4.5~4.6G穩定
加上預定9月要發表16C32T的3950X,自動超頻單核最高可標到5G
這不禁讓人感到困惑,也許是跟DRAM相似,在出廠時有挑過體質再分級?
DDR4超頻時脈的提升大概是目前比較明顯的進步,希望相容性跟穩定度也能越來越好
以上是對於X570與3700X超頻的感想,基本上玩遊戲可以不用超頻,提供給有興趣的網友參考
喜歡windwithme評測文章的網友歡迎到我的粉絲團按讚
以便更快得知個人最新的測試動態,您的回文與按讚依然是我前進的動力
