自己的音響架自己做,全鋁合金打造,防震+散熱+隔離電 磁波,三個願望讓您一次滿足! 5/6 號更新 心得篇!

[複製連結]

發表於 2018-10-8 20:18:57 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有帳號?註冊

x
本文最後由 c1724 於 2019-5-6 08:55 AM 編輯

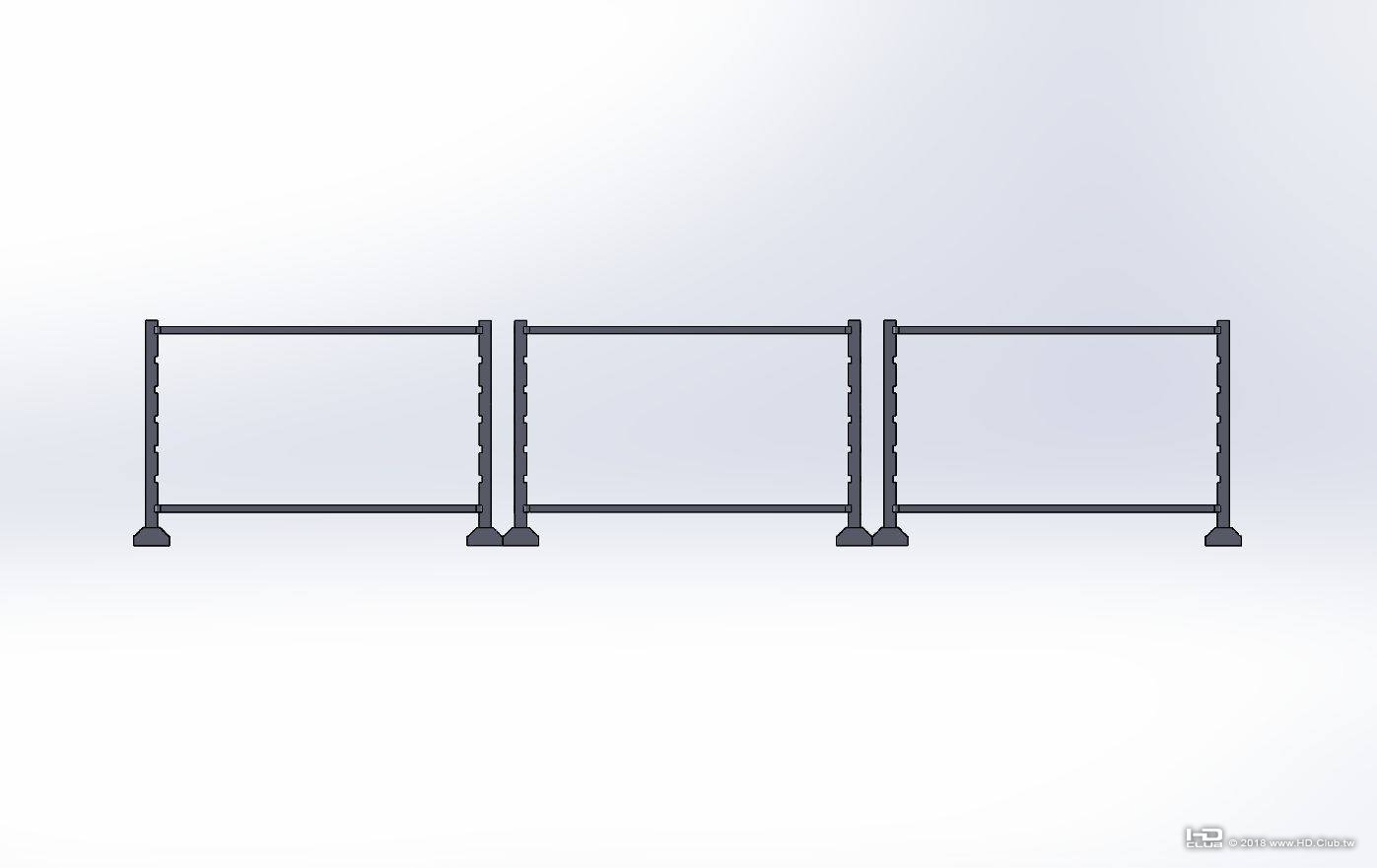

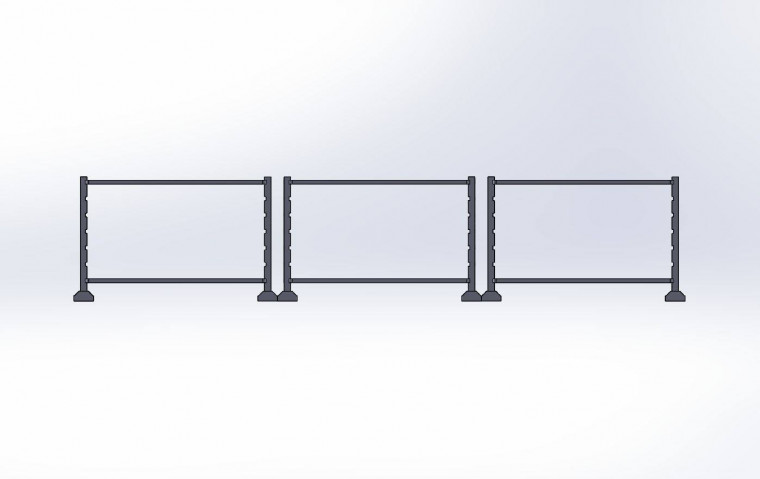

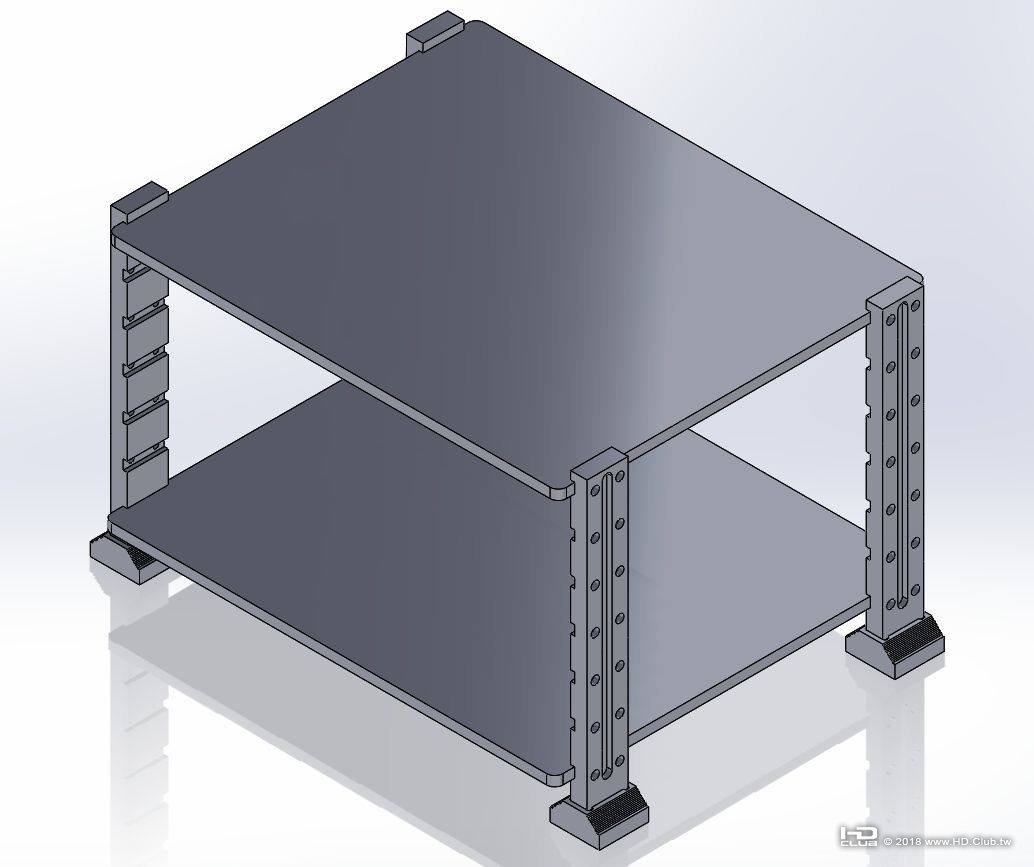

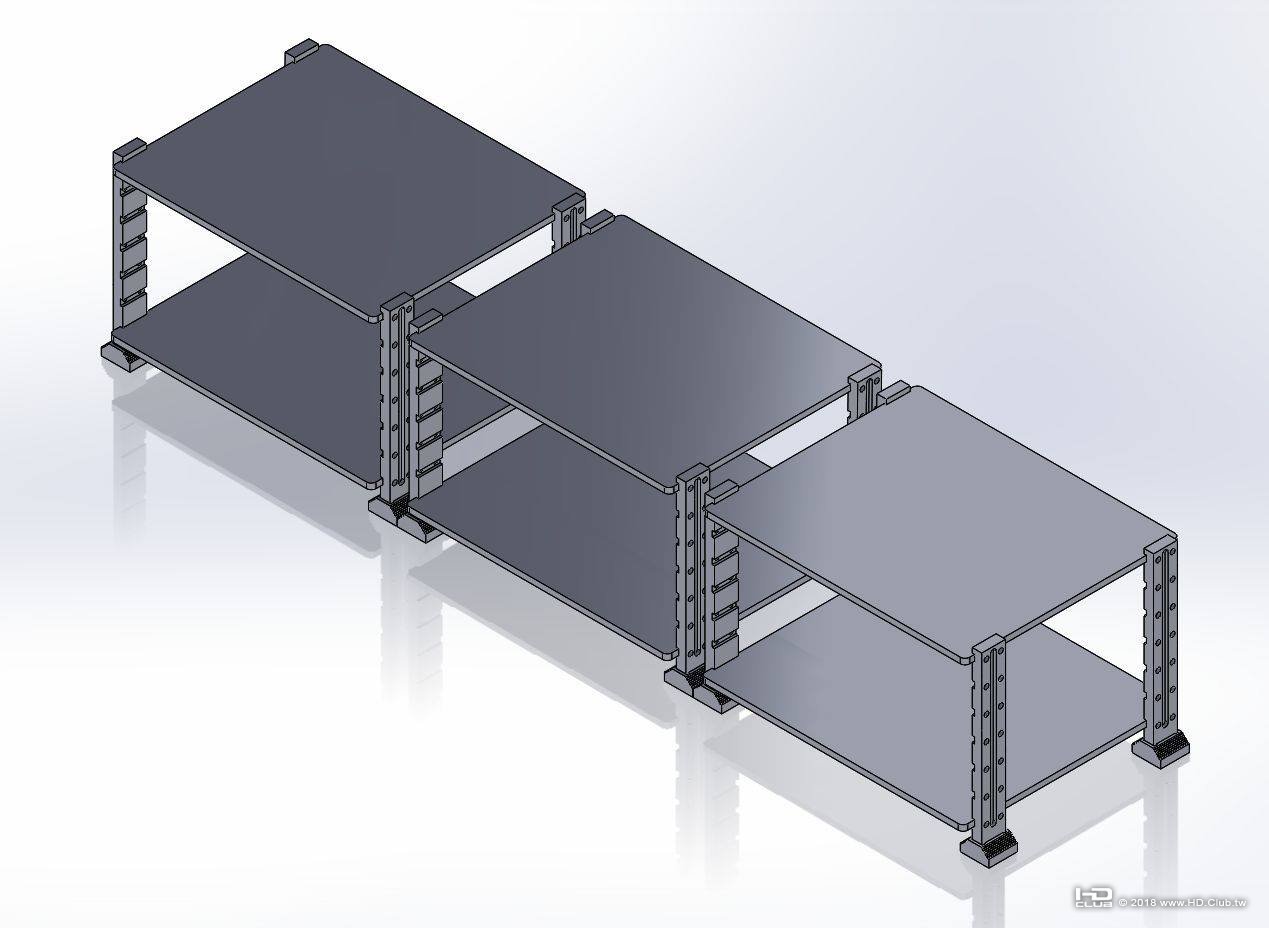

3D 示意圖






日本 貼模板




加工中!




一共三組音響架,不知道要做多久,未完待續







發表於 2018-10-9 13:49:02 | 顯示全部樓層
喔.........本很粗
期待成品!加油
回覆 支持 反對

使用道具 檢舉


發表於 2018-10-11 10:08:49 | 顯示全部樓層
省很大啊.....本粗....一次搞定....
外面的最少貴一倍....
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-10-11 20:11:50 | 顯示全部樓層
蔣侃儒 發表於 2018-10-9 01:49 PM
喔.........本很粗
期待成品!加油

請準備好爆米花+可樂,慢工出細活!
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-10-11 20:14:10 | 顯示全部樓層
本帖最後由 c1724 於 2018-10-11 08:22 PM 編輯
pansc 發表於 2018-10-11 10:08 AM
省很大啊.....本粗....一次搞定....
外面的最少貴一倍....

我都省小條的,然後花大條的 !
回覆 支持 反對

使用道具 檢舉


發表於 2018-10-11 22:16:58 | 顯示全部樓層
大大~不考慮黑金石的嗎....
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-10-12 17:02:56 | 顯示全部樓層
ZONE567 發表於 2018-10-11 10:16 PM
大大~不考慮黑金石的嗎....

因本行是做CNC加工的,鋁跟一般金屬對我而言比較熟悉!

黑金石我不會加工,所以基本上不會去考慮!

而且鋁目前在音響上面的應用很廣泛,鋁制音響架在日本的評價還蠻不錯的!
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-10-12 23:34:28 | 顯示全部樓層
本帖最後由 c1724 於 2018-10-17 08:51 PM 編輯

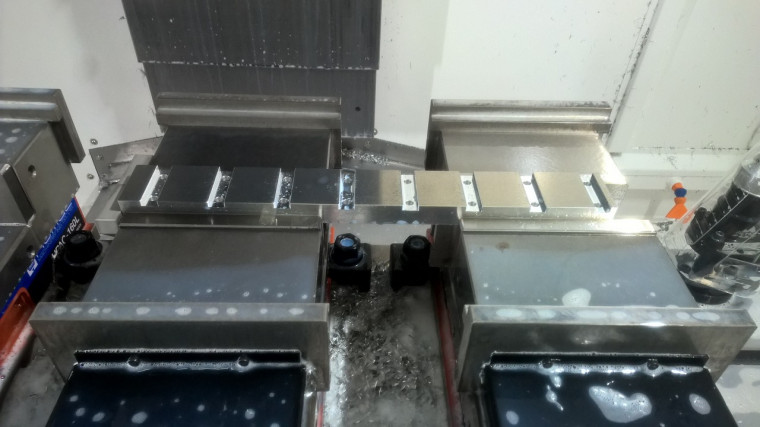

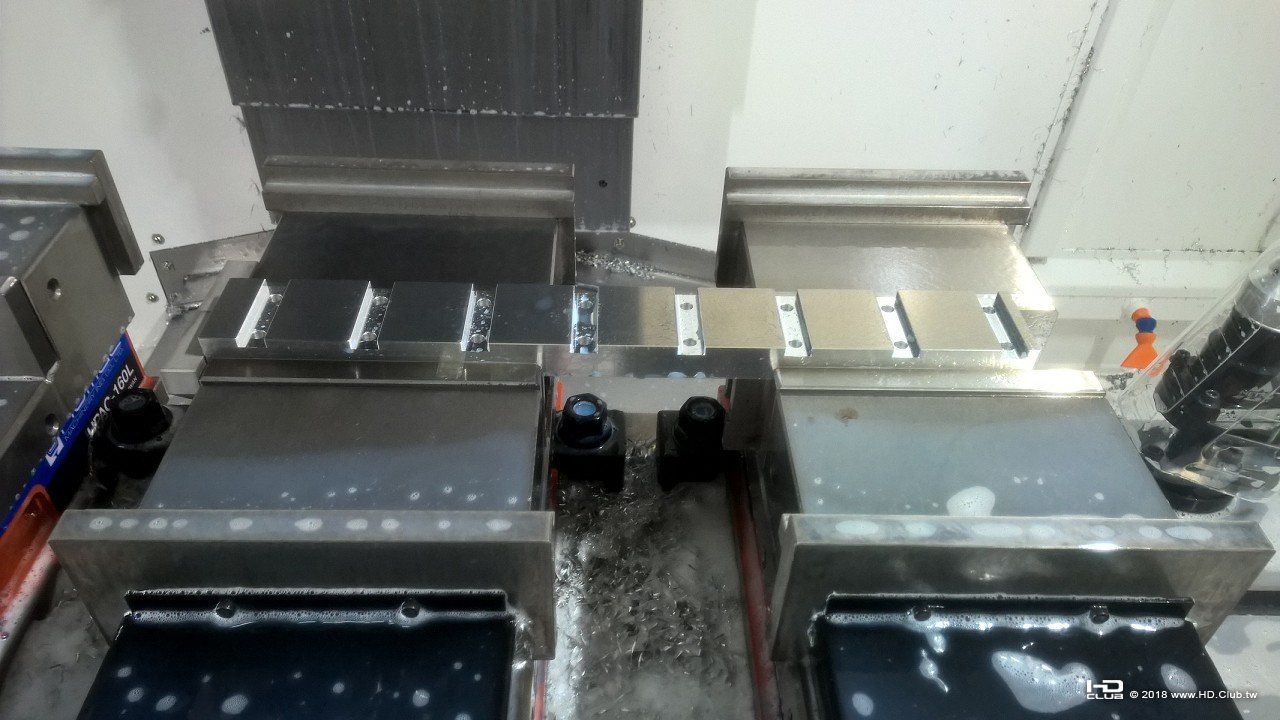

四邊都銑完了,換上虎鉗加工!

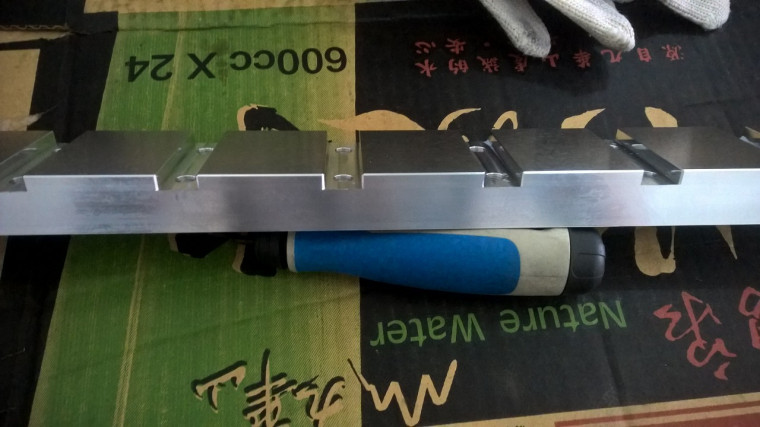

CNC加工完後,一些無法加工的地方,都要靠人工下去做去毛邊的動作!

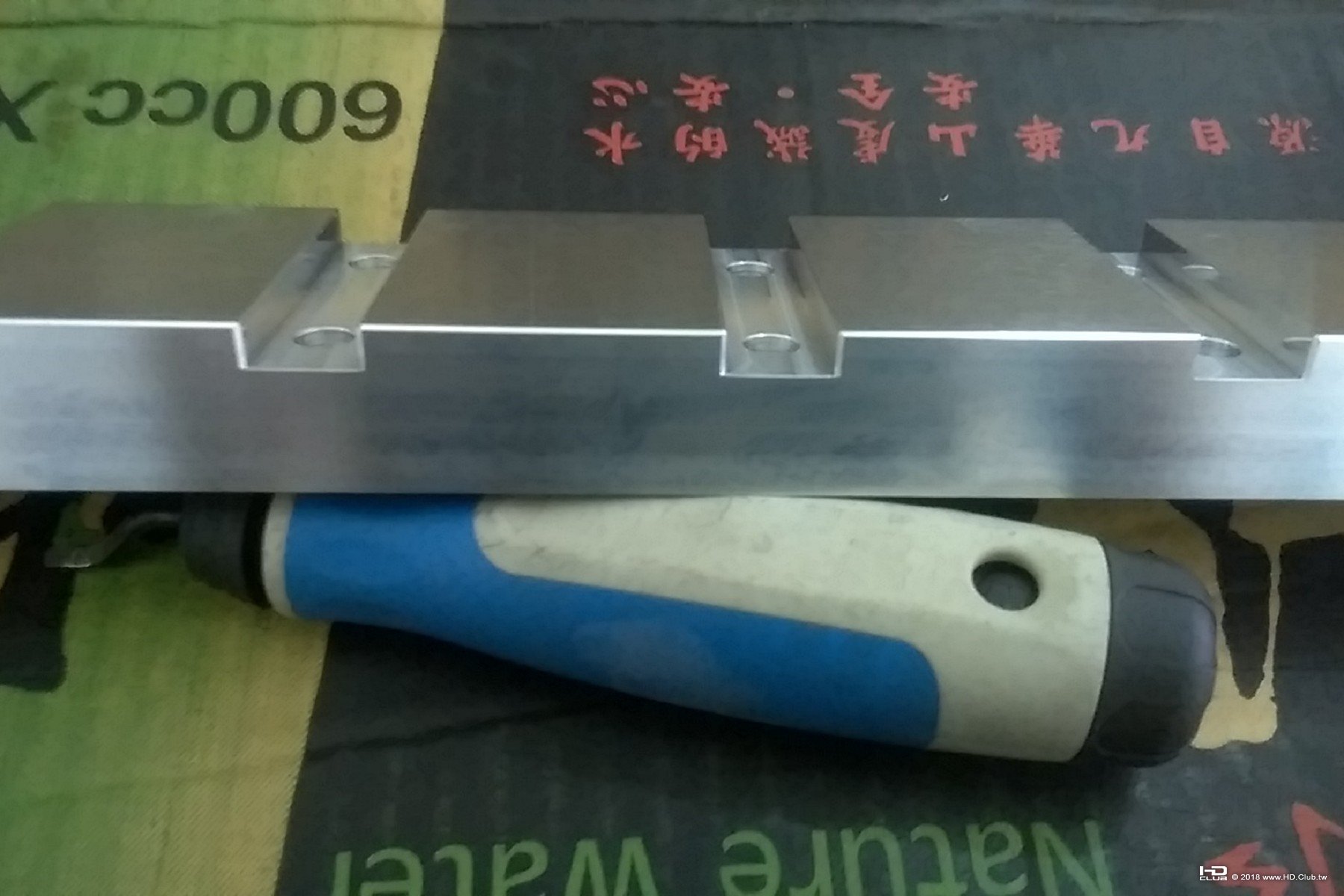

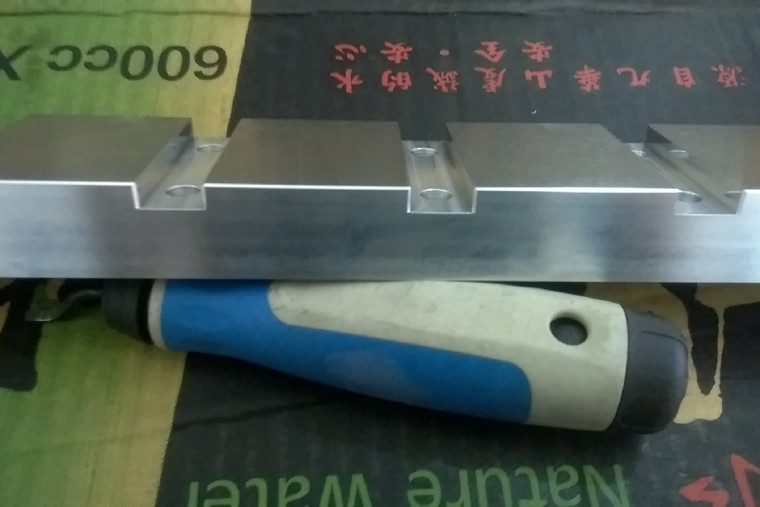

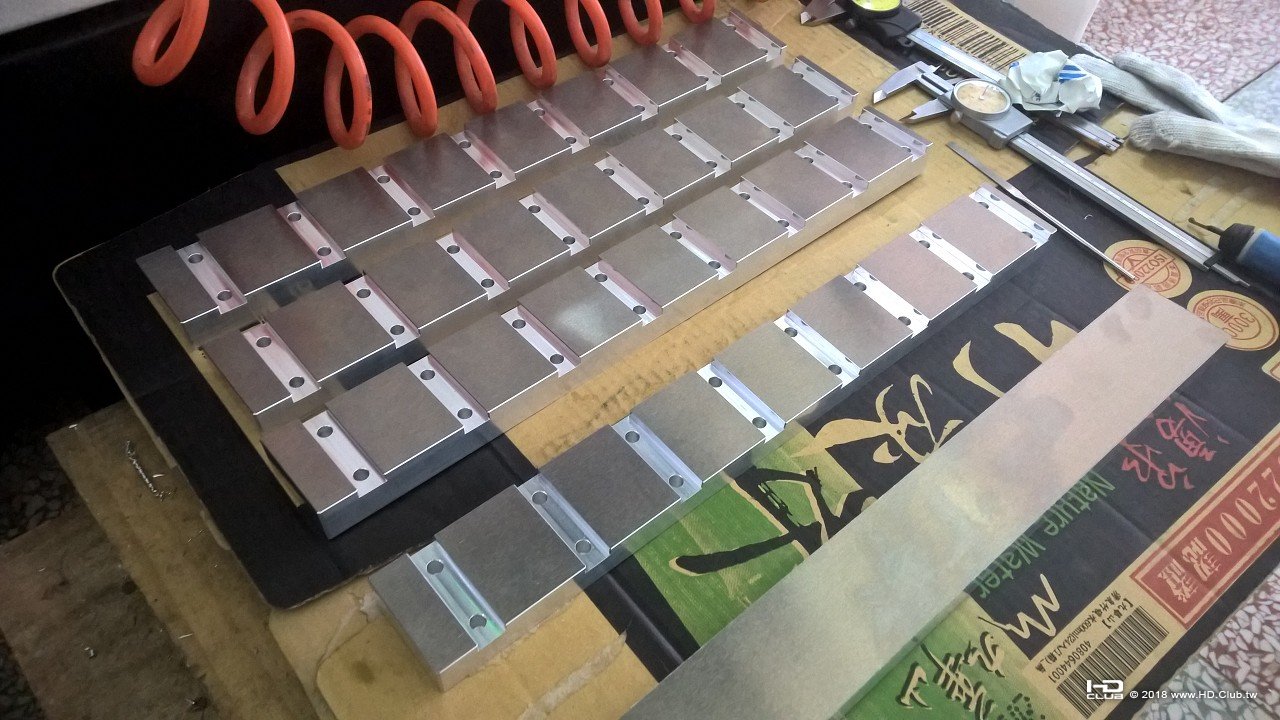

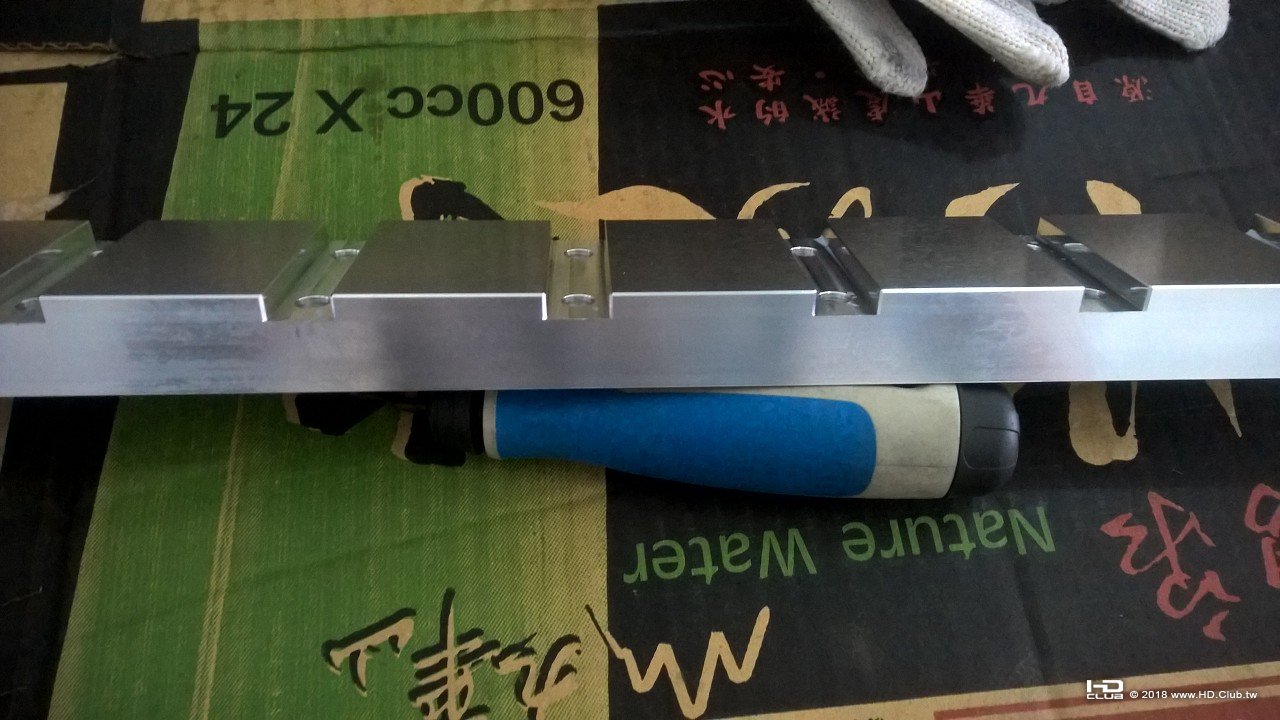

完成去毛邊的樣子!


一片一片慢慢做,任何小細節都不放過!

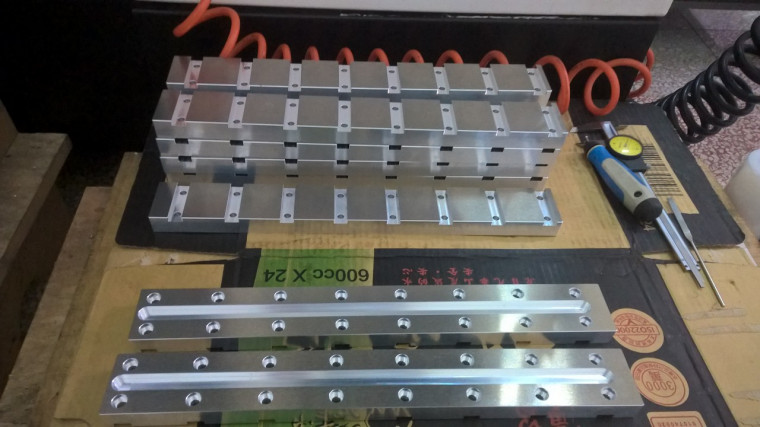

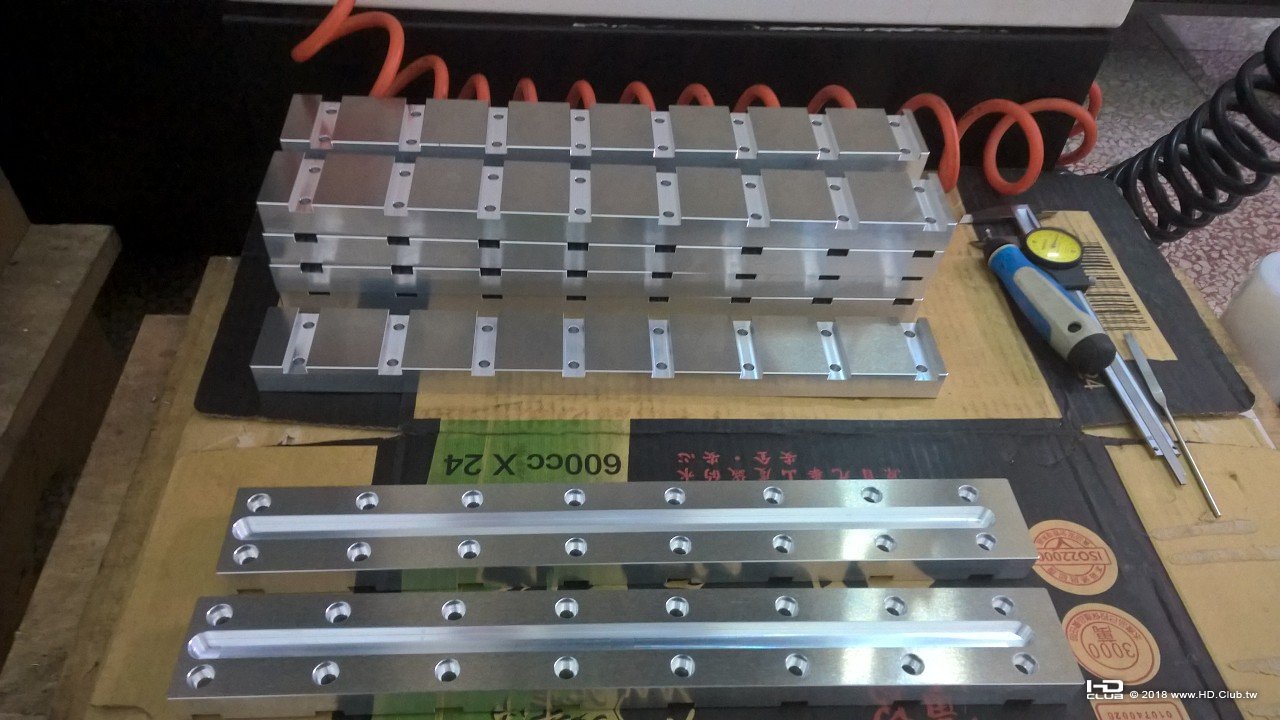

第一面加工完成,換做第二面,大致上支架這樣就完成了,剩下的就只剩陽極處理了!



未完待續,不定期更新!





回覆 支持 3 反對 0

使用道具 檢舉


 樓主| 發表於 2018-11-13 20:34:27 | 顯示全部樓層
本帖最後由 c1724 於 2018-11-13 08:43 PM 編輯

三組音響架總算做完啦,目前待陽極處理與鑽測孔,不過這也是我擔心的地方,台灣畢竟算是工業社會!

一般很難達到我個人的要求,上一批的電源排插,楊極出來都有刮傷跟撞傷,不過也不能說什麼,畢竟工廠做的量大也難免的,那批排插到現在還在放著養蚊子,改天來做個特價處理好了!

個人比較偏向工作室,可以一片一片慢慢做,這樣品質我也比較顧的到,但外面的配合廠商就比較難了,畢竟廠商也有許多員工要養,訂單一多相對的也會趕進度,速度一快品質就沒這麼好了,這也是我很頭痛的地方!

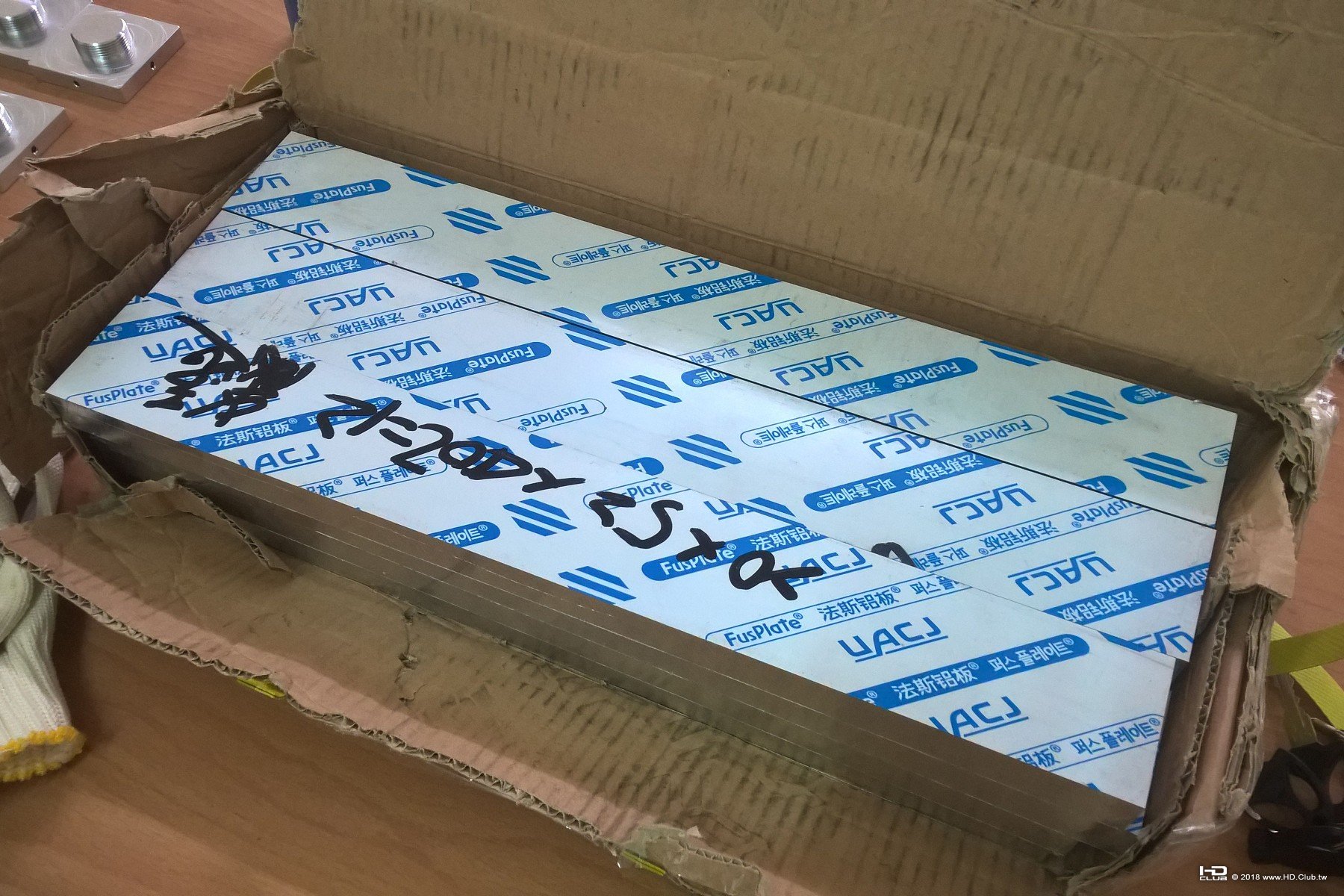

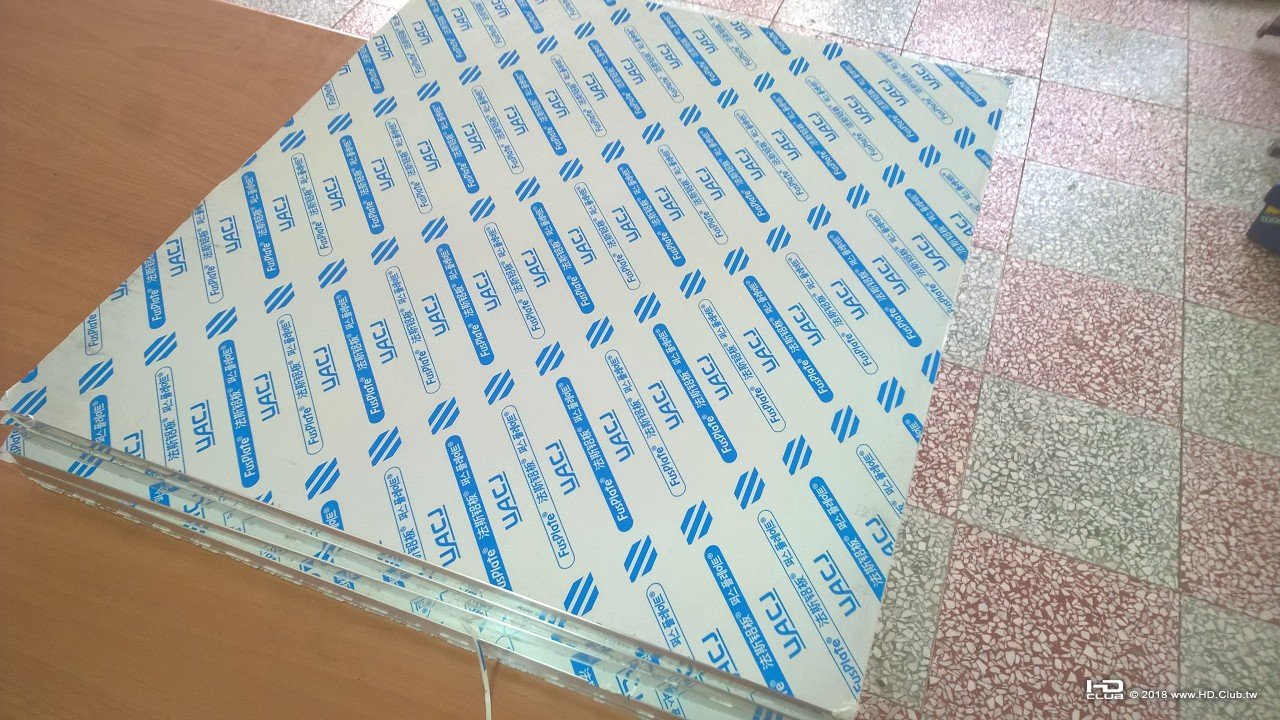

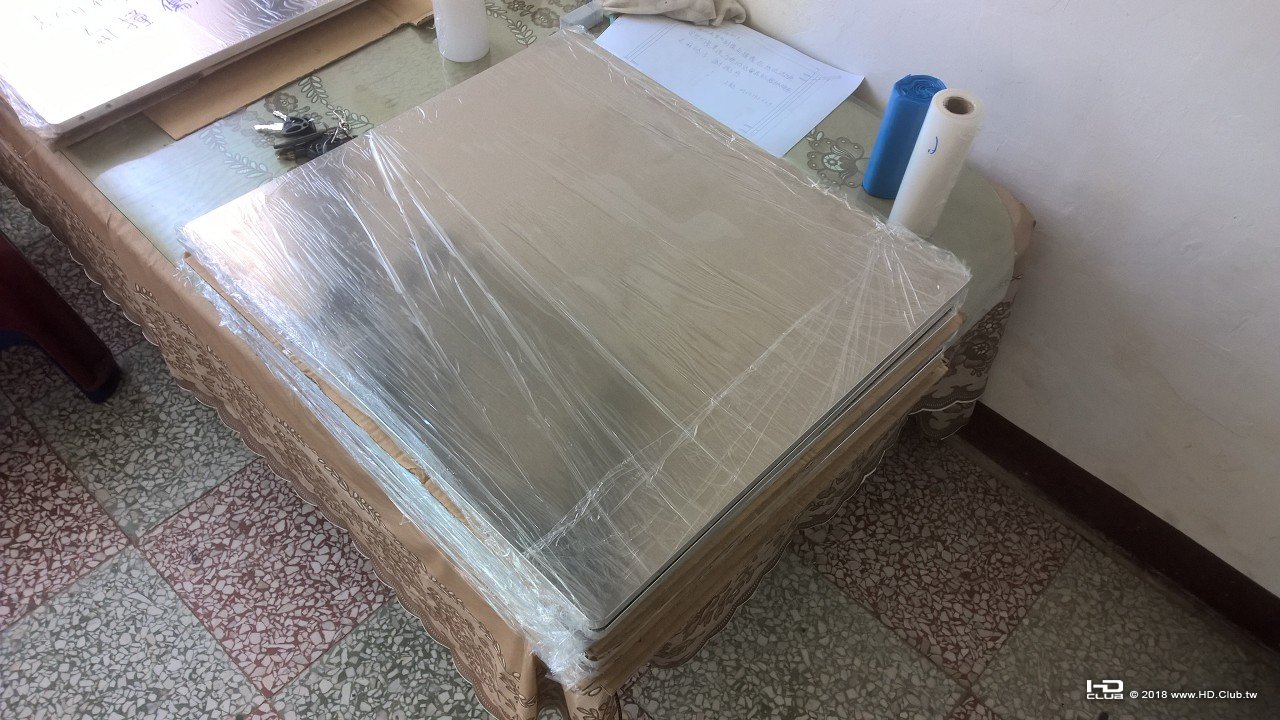

好友贊助的底板,每上一次機器,表面都要加工一次,確保做出來的產品的平行度,加工前必須清潔乾淨,以免去壓傷版料!

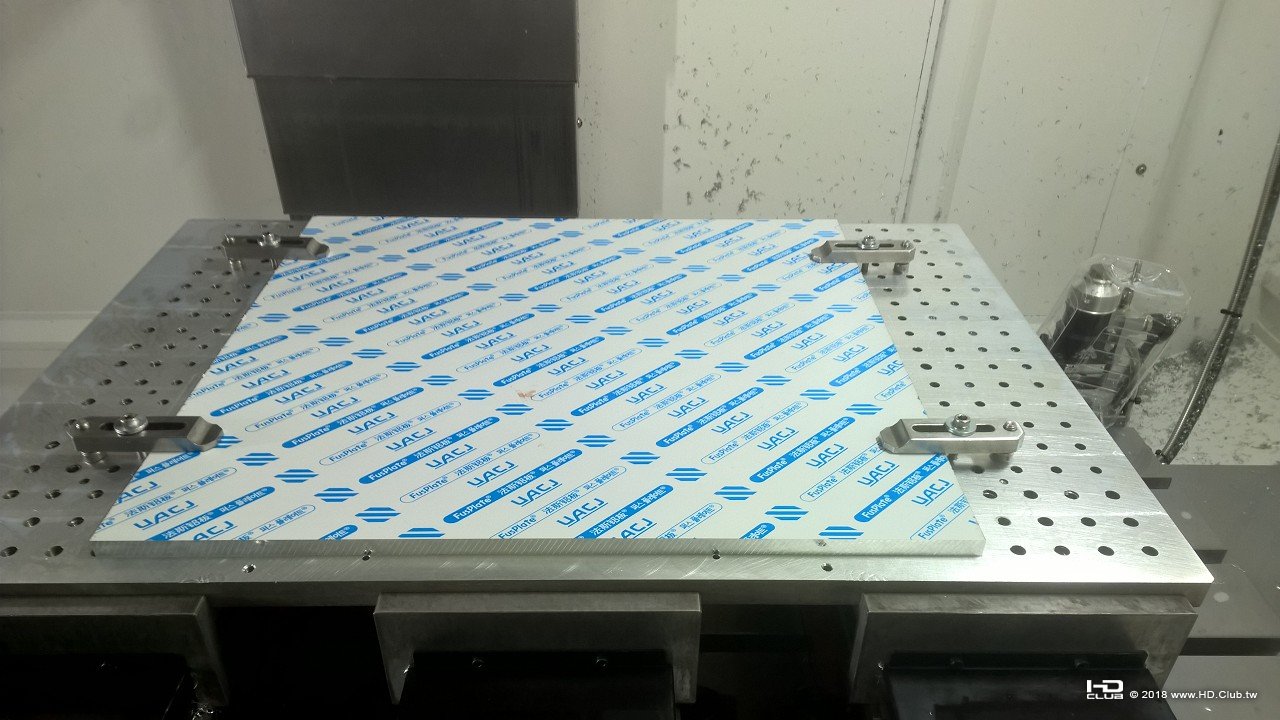

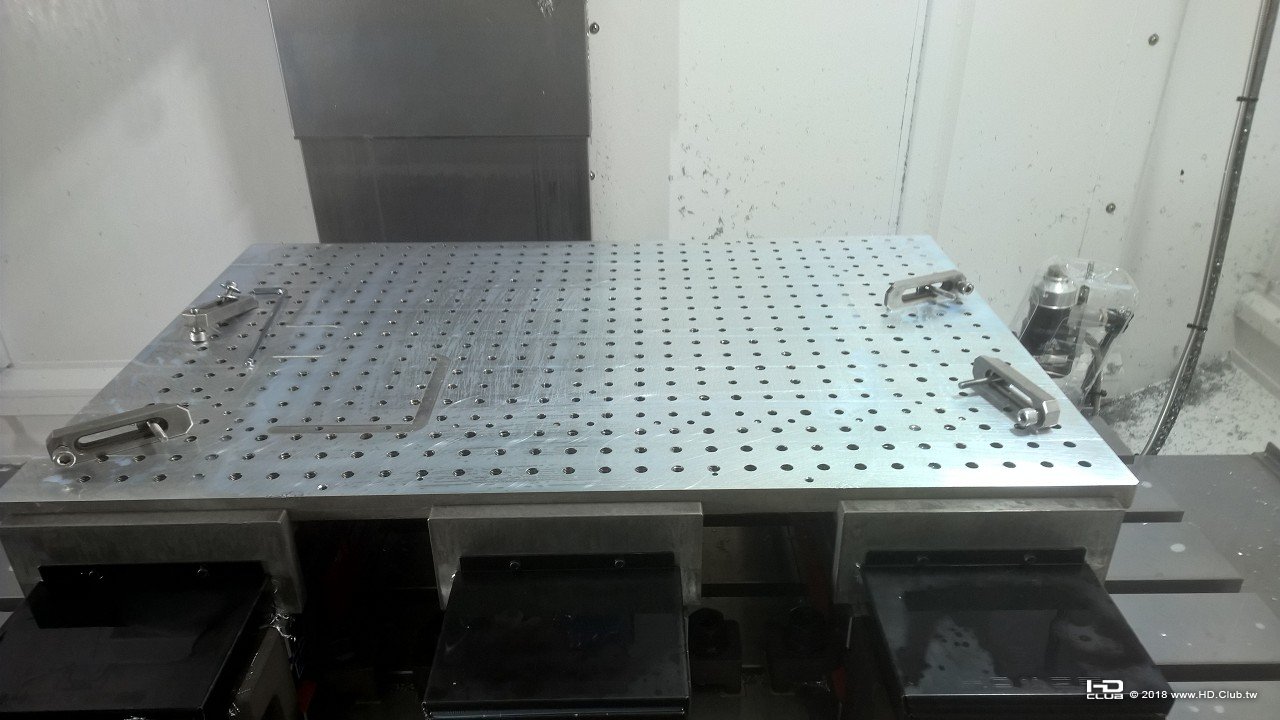

清潔完平台與鋁版,準備加工中!

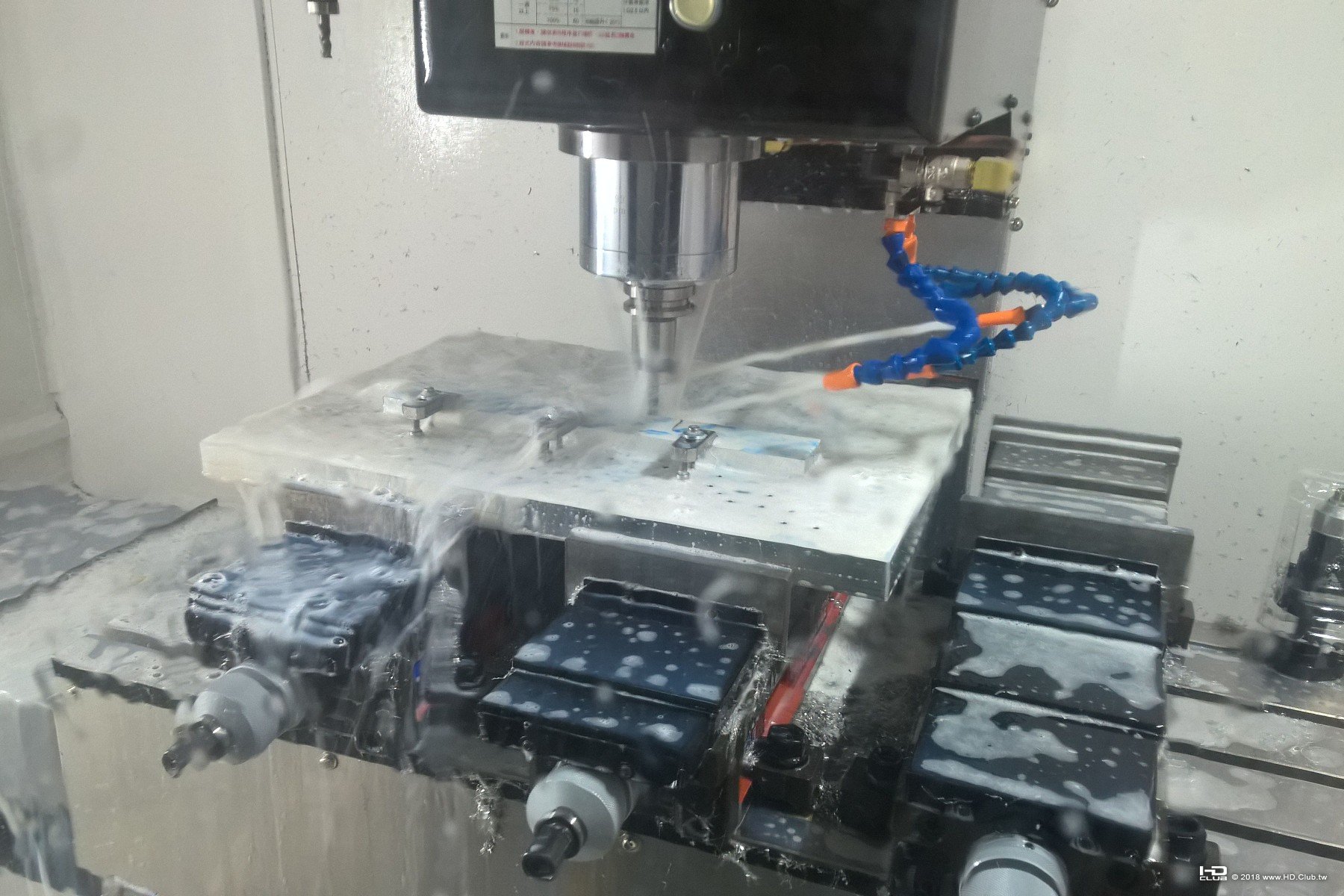

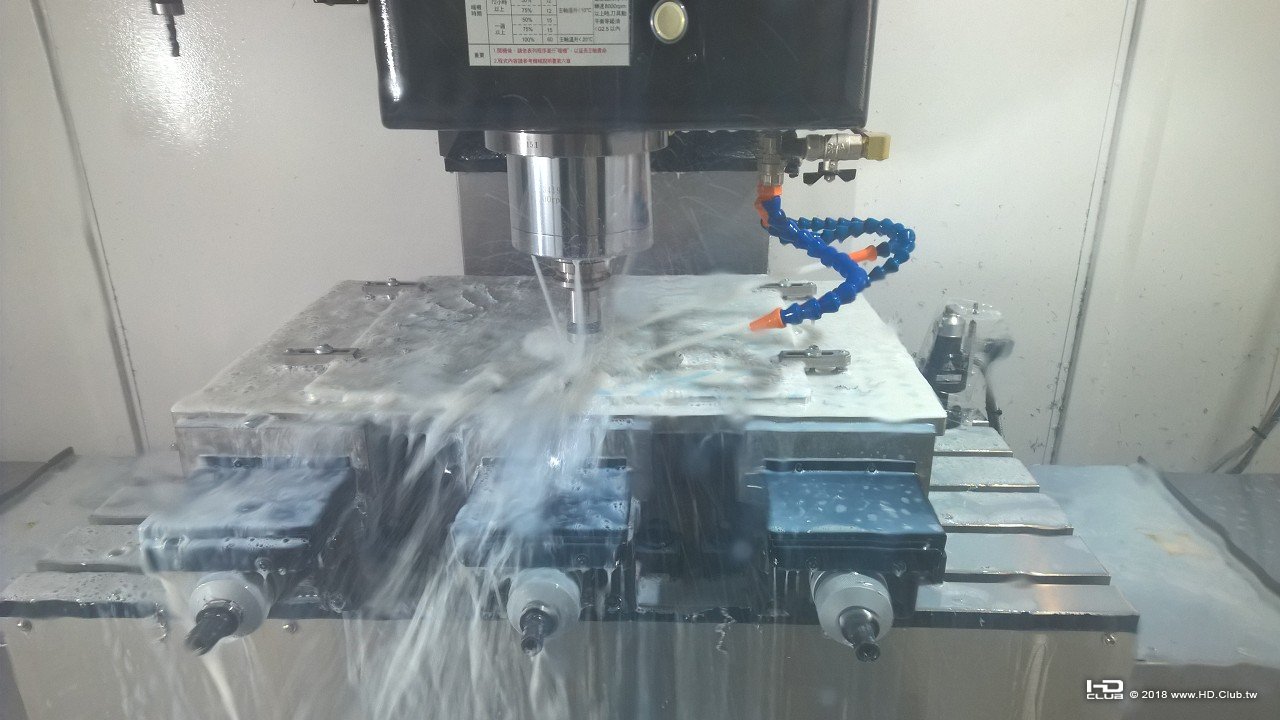

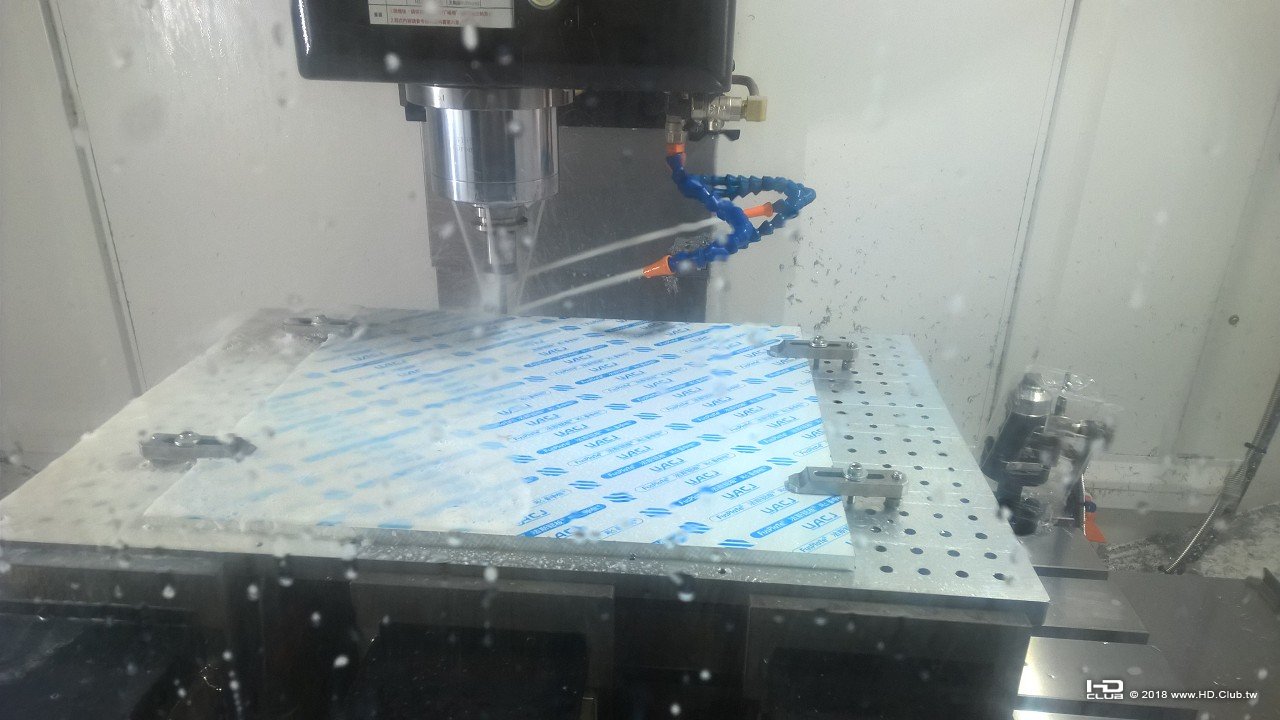

加工中!


做好的半成品!

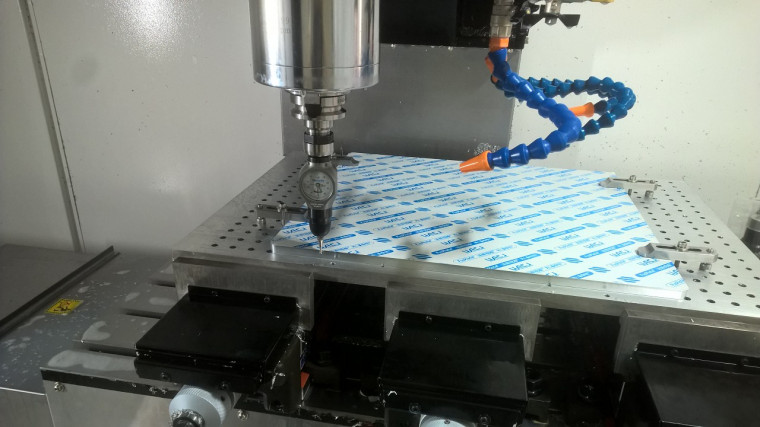

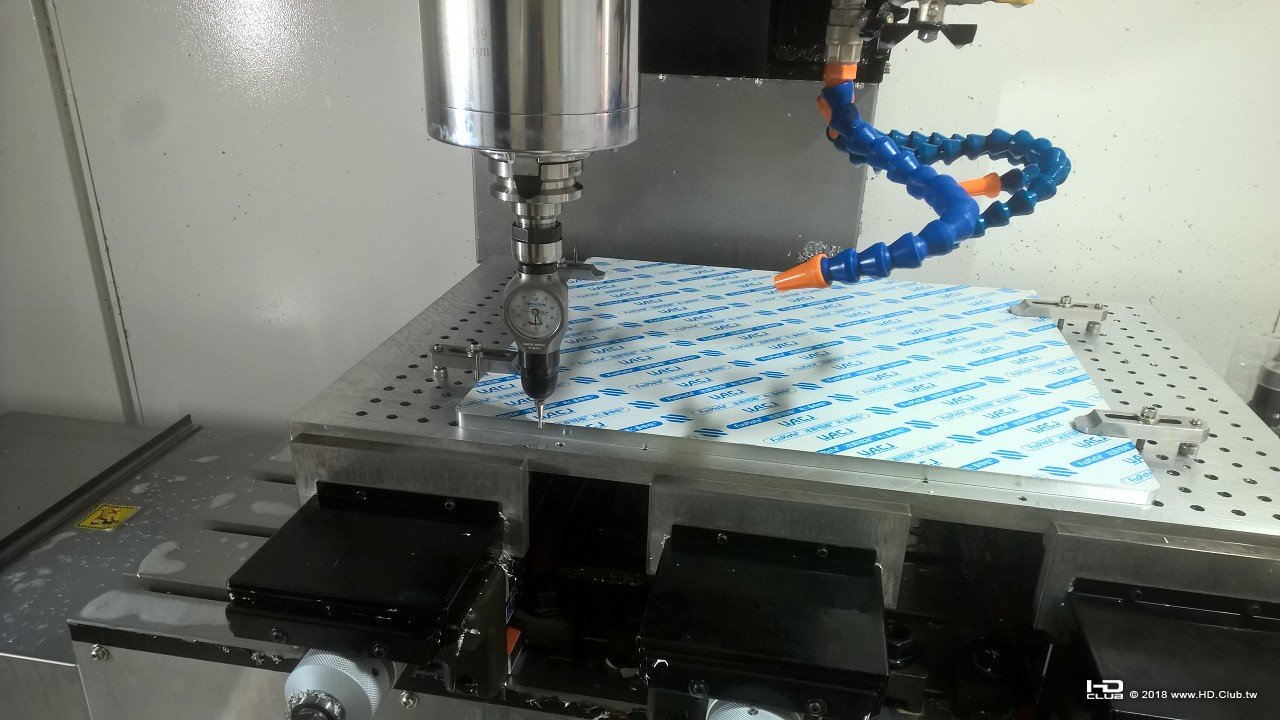

正面加工完成,現在換背面加工,加工前一律使用3D量錶,來確認鋁版平行度是否準確!

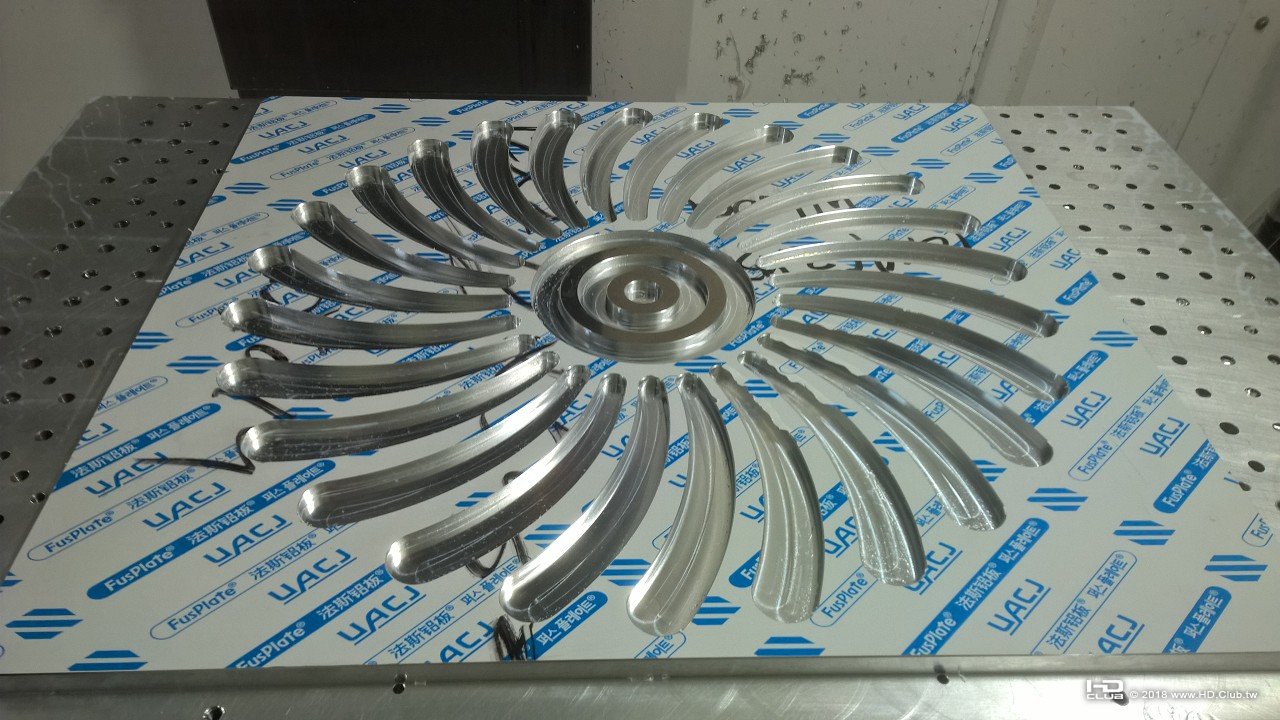

一片一片開始慢慢挖阿挖阿,單單一片就要做好久 !


背面基本上已完成,防震+散熱+隔離電 磁波,三個願望讓您一次滿足,基本上就要靠這一片啦!哈哈

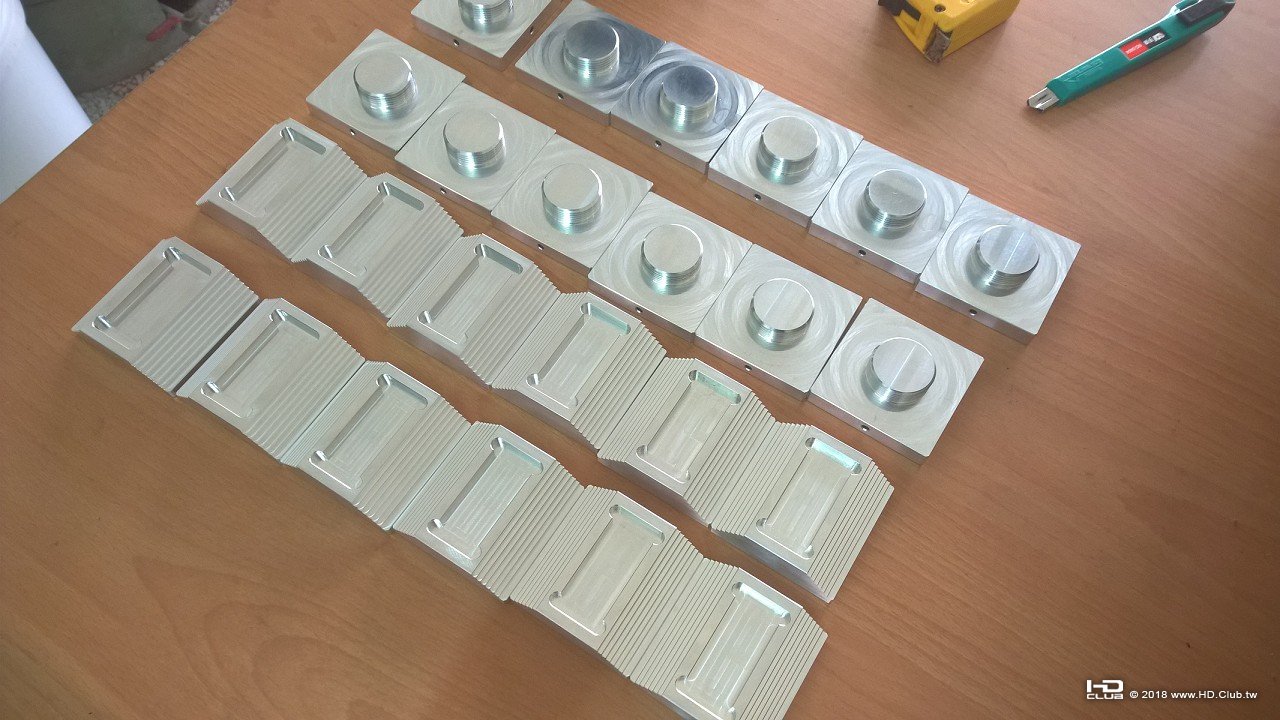

前段時間加工的高低可調的角墊,制震也要靠他幫忙加點分!哈哈


未完待續!
回覆 支持 1 反對 0

使用道具 檢舉


發表於 2018-11-13 21:47:25 | 顯示全部樓層
6666666666,这成本多少?
回覆 支持 1 反對 0

使用道具 檢舉


 樓主| 發表於 2018-11-14 09:28:43 | 顯示全部樓層
ejizhan1978 發表於 2018-11-13 09:47 PM
6666666666,这成本多少?

一組做起來大概3萬多吧 >.<
回覆 支持 反對

使用道具 檢舉


發表於 2018-11-14 13:02:05 | 顯示全部樓層
期待成品
回覆

使用道具 檢舉


發表於 2018-11-14 18:41:26 | 顯示全部樓層
實在有夠專業!請問這種鋁板要去哪裡買!
回覆 支持 反對

使用道具 檢舉


發表於 2018-11-15 09:54:50 | 顯示全部樓層
c1724 發表於 2018-11-14 09:28 AM
一組做起來大概3萬多吧 >.

专业,期待成品。
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-11-16 17:33:33 | 顯示全部樓層
本帖最後由 c1724 於 2018-11-16 05:35 PM 編輯

快了快了,預計下週送陽極處理!
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-11-16 17:35:32 | 顯示全部樓層
royal37 發表於 2018-11-14 06:41 PM
實在有夠專業!請問這種鋁板要去哪裡買!

一般的材料商都有在賣,中部比較有名的大概是賀華吧!
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-11-16 17:36:37 | 顯示全部樓層

因為是本業,所以會稍微專業一點!哈
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-11-21 09:24:53 | 顯示全部樓層
本帖最後由 c1724 於 2018-11-28 08:56 AM 編輯

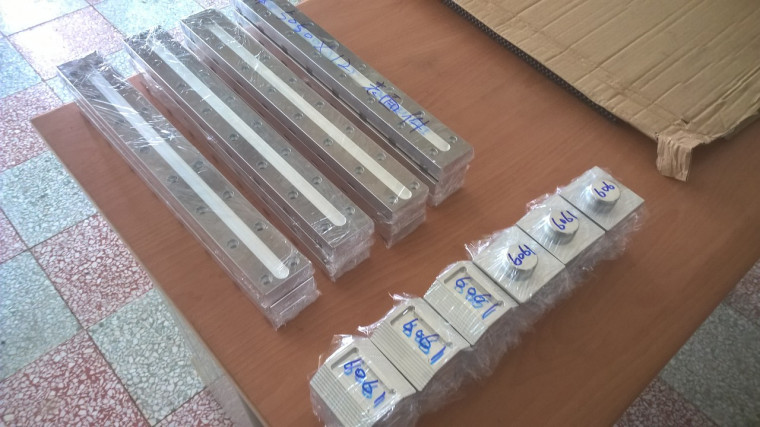

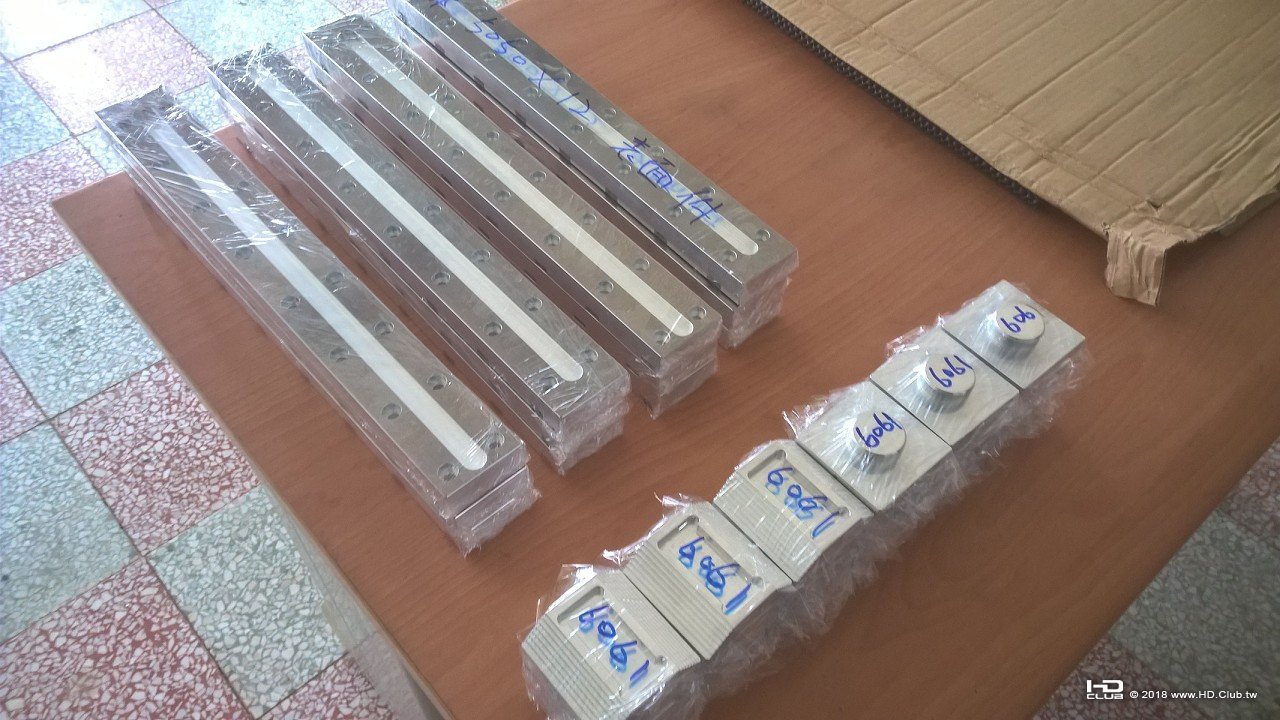

每片都要先檢查過,在打包送楊極!

鋁合金的缺點就是很容易刮傷或者是撞傷!

在加工的時候都要很小心,有時候原物料來的時候就有小傷痕了!

只能儘量做到完美了,烤漆問題就沒這麼多了,但散熱效果沒這麼好!

烤漆制震效果較佳,楊極處理散熱效果較好,真的是兩難阿!









回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-11-28 08:37:21 | 顯示全部樓層
本帖最後由 c1724 於 2018-11-28 08:59 AM 編輯

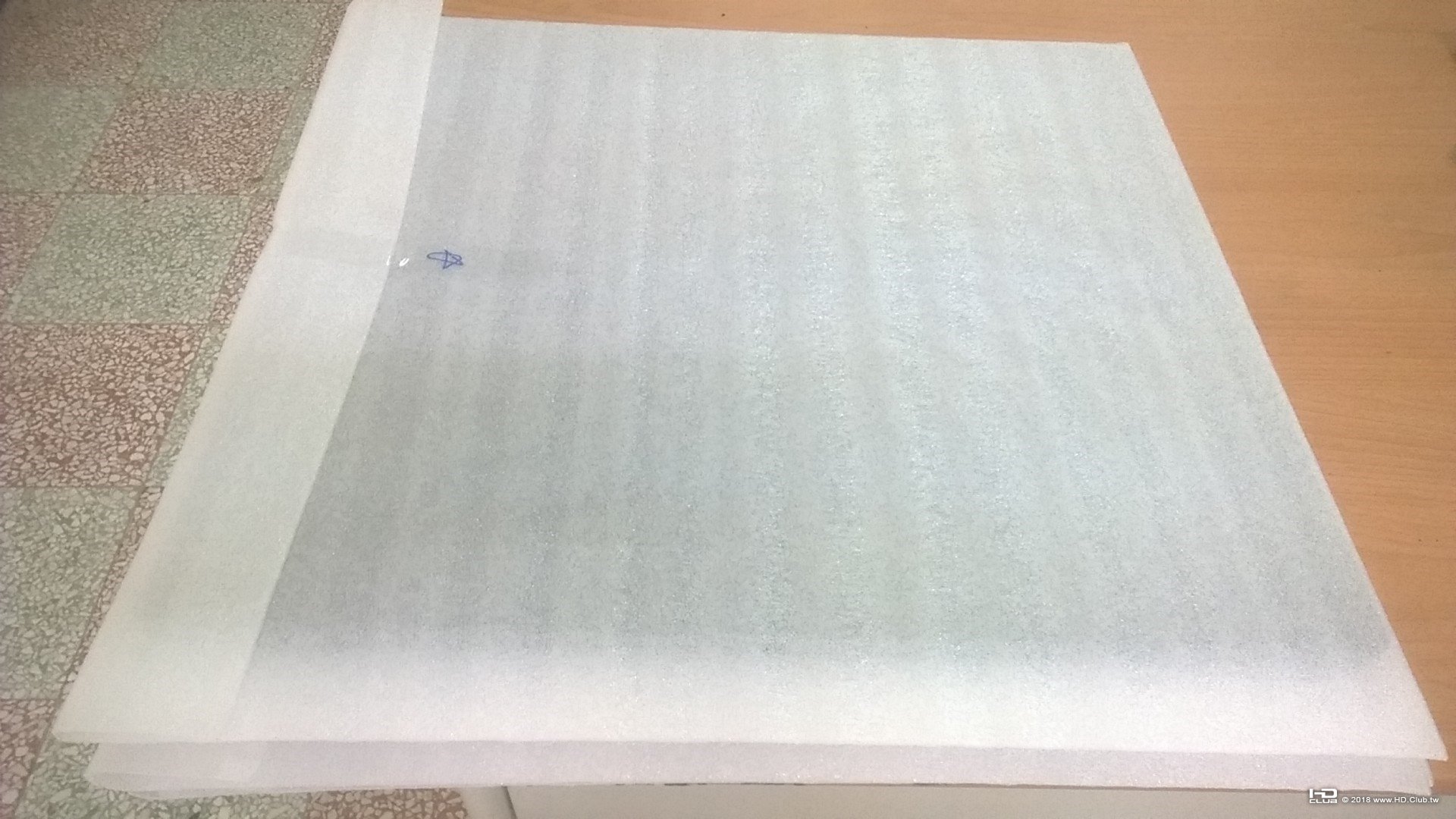

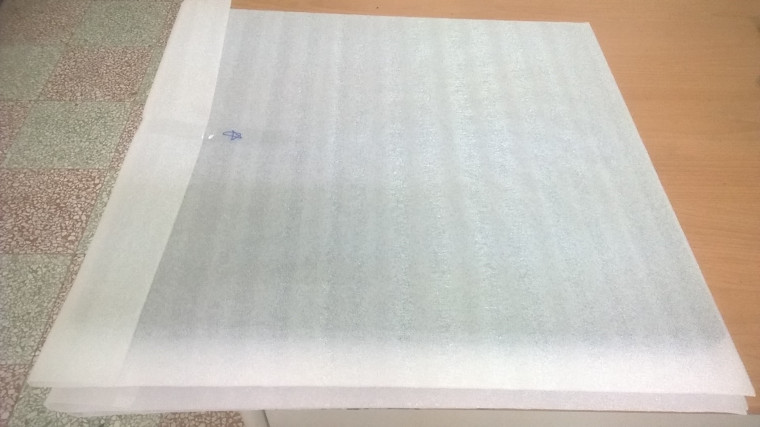

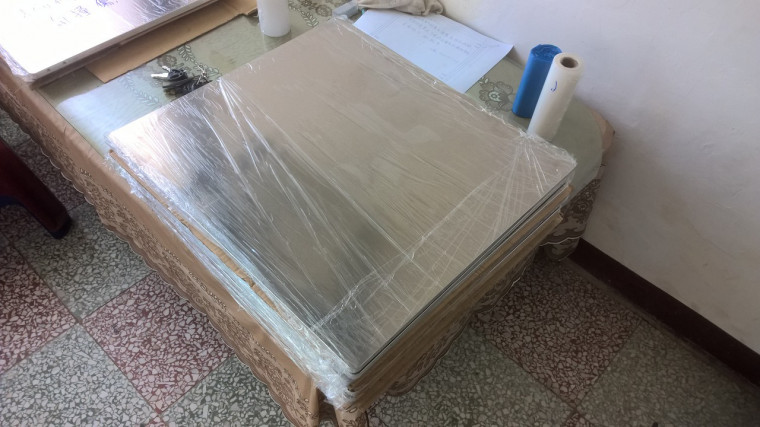

陽極處理完成,感謝老闆娘的細心包裝!

每片都給你包的好好的,這次陽極做出來效果也不錯!

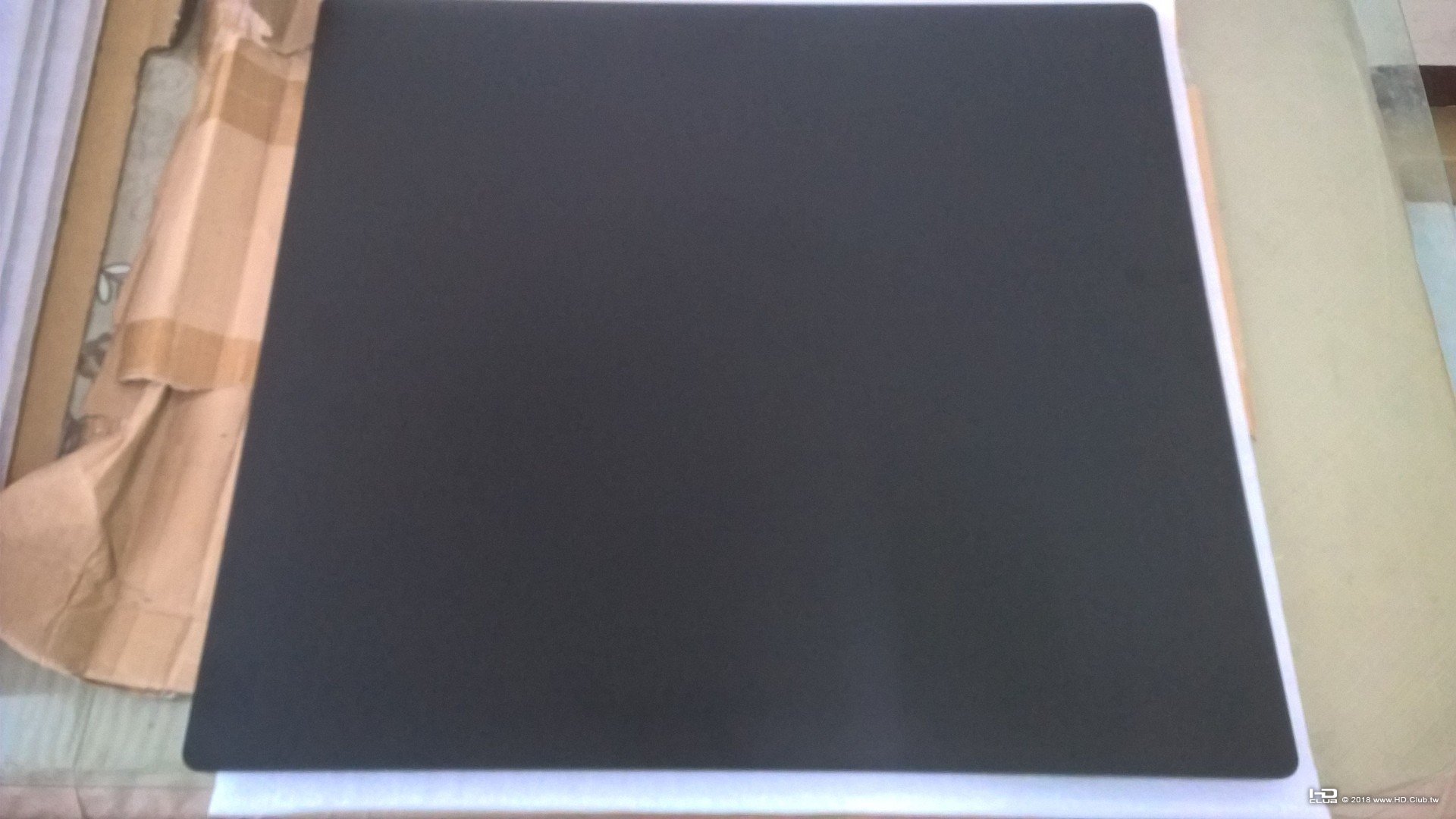

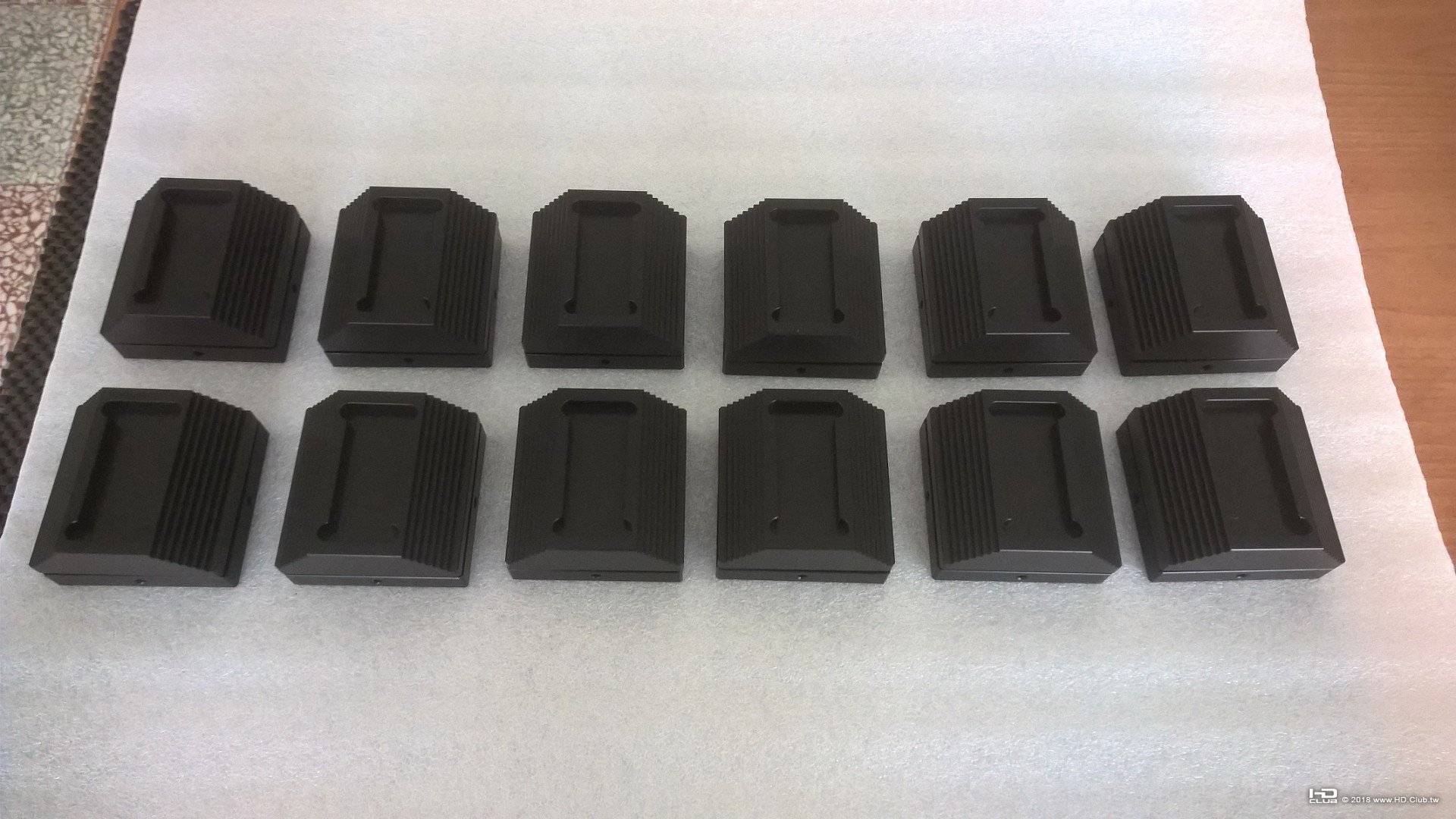

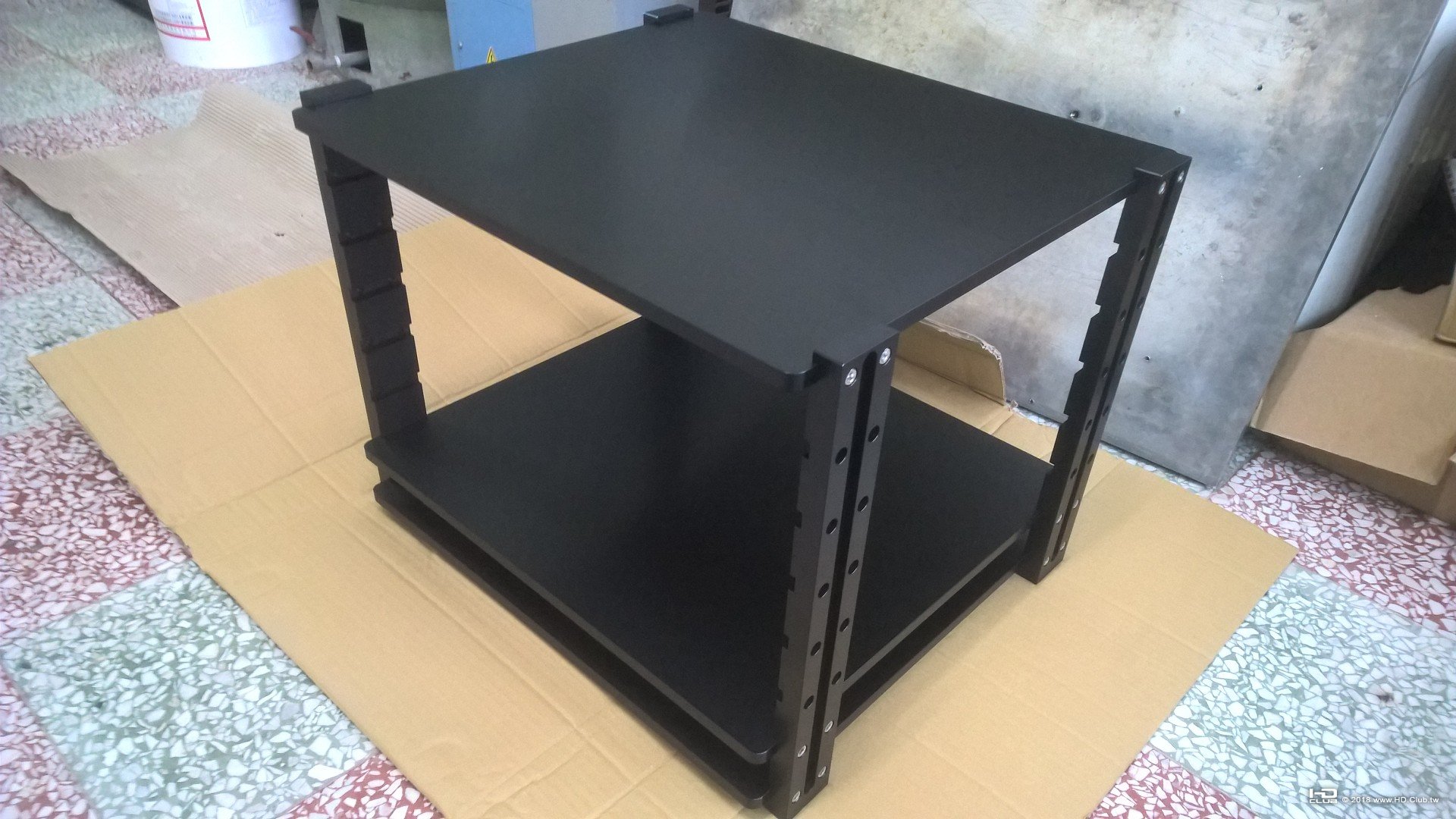

陽極處理完成的成品,黑色很難拍,所以加減看!




簡單的腳墊先組裝!

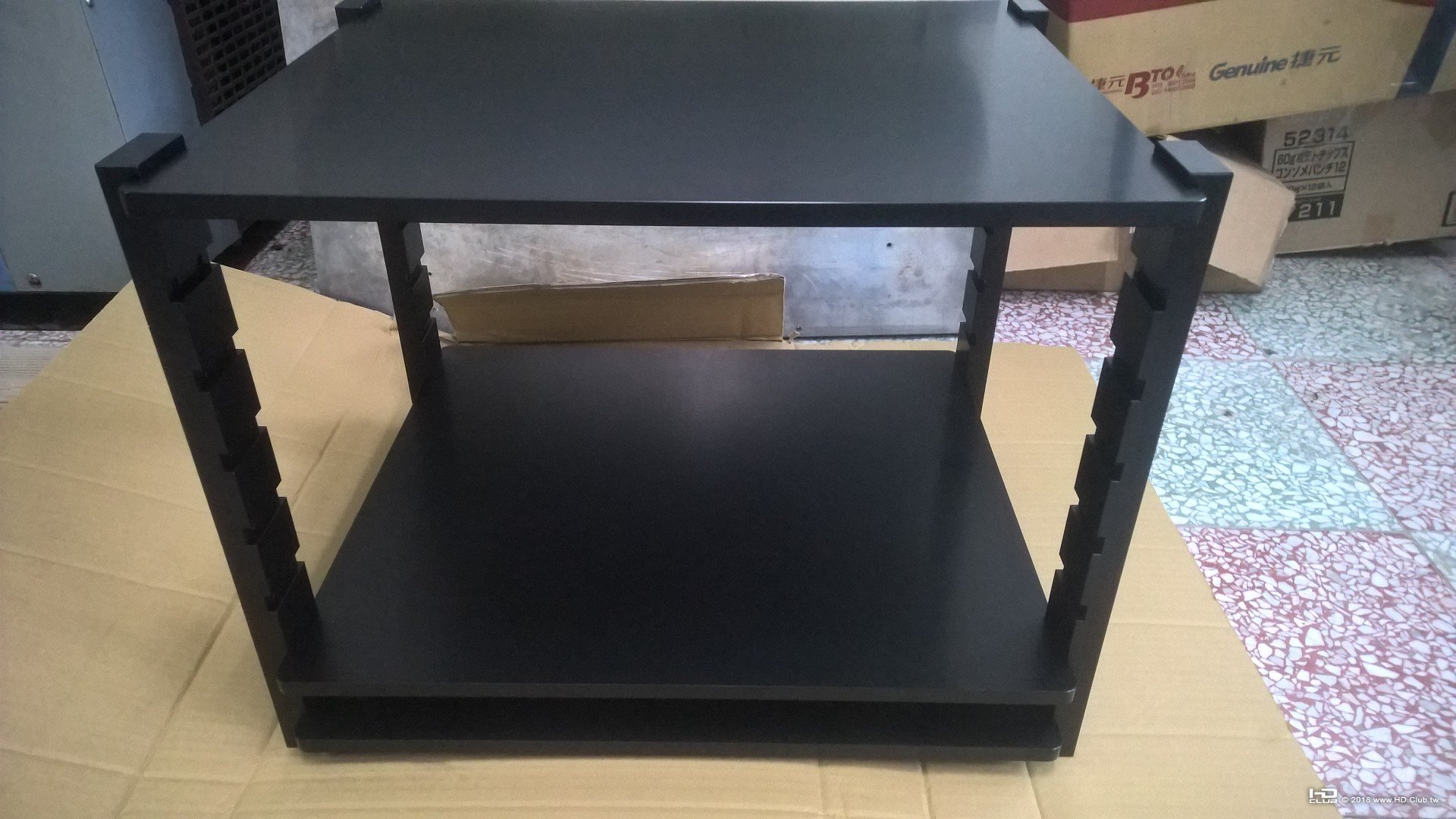

一組已經完成組裝,一個人兩隻手不是很夠用

所以組裝過程就沒拍照了!

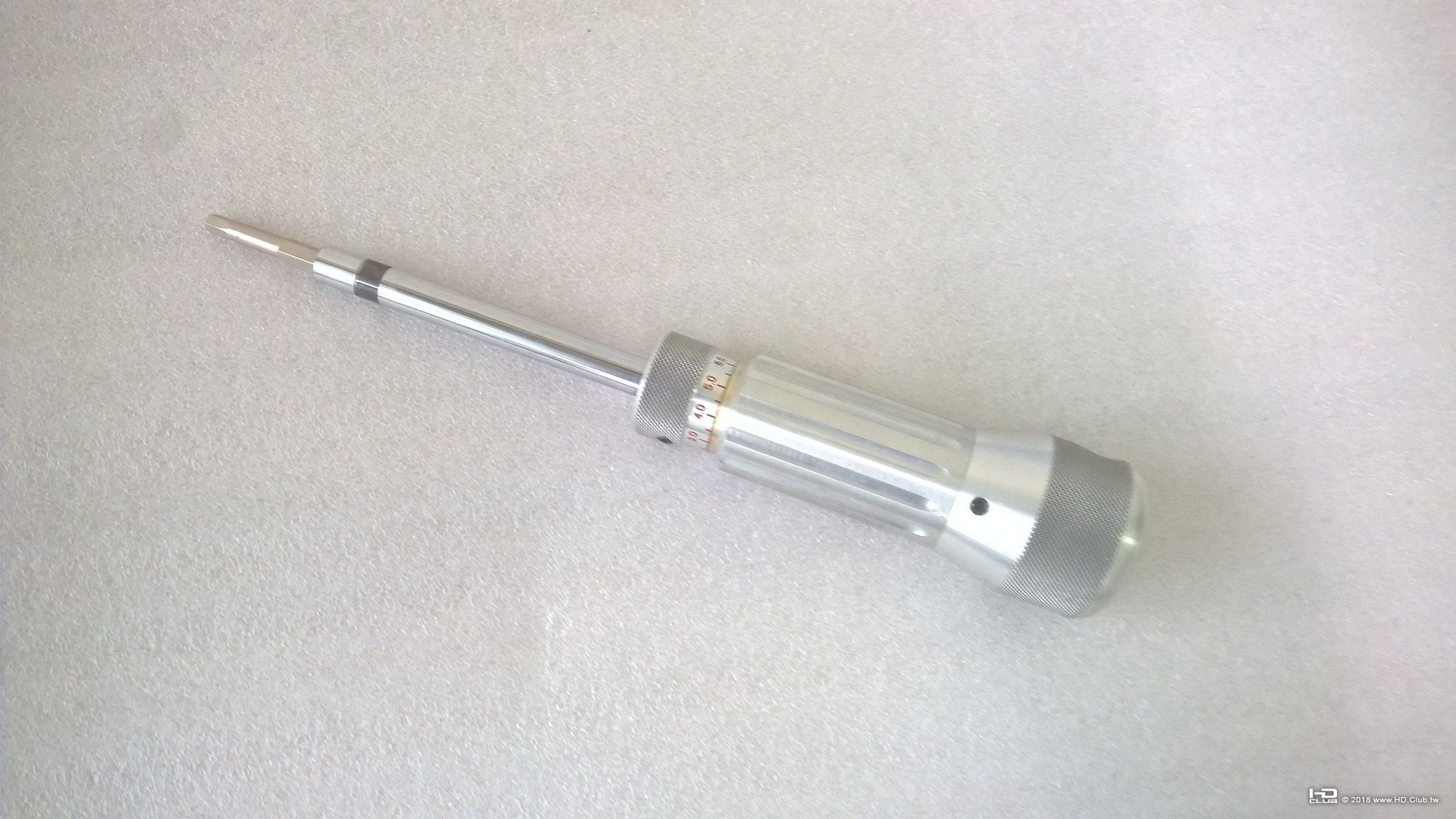

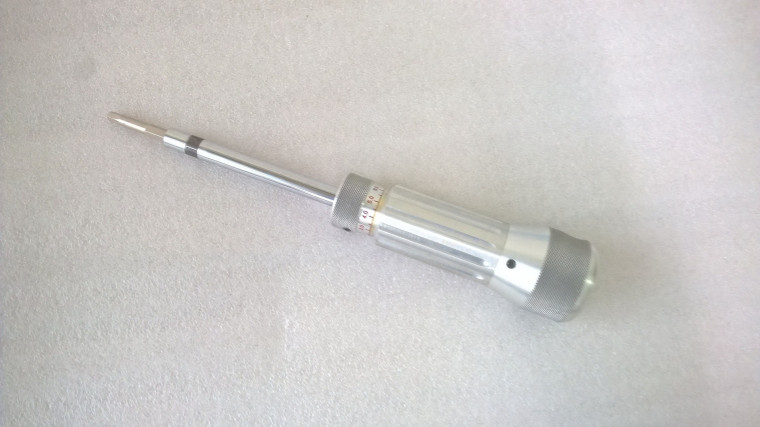

每顆螺絲都要用扭力板手加持一下!哈哈

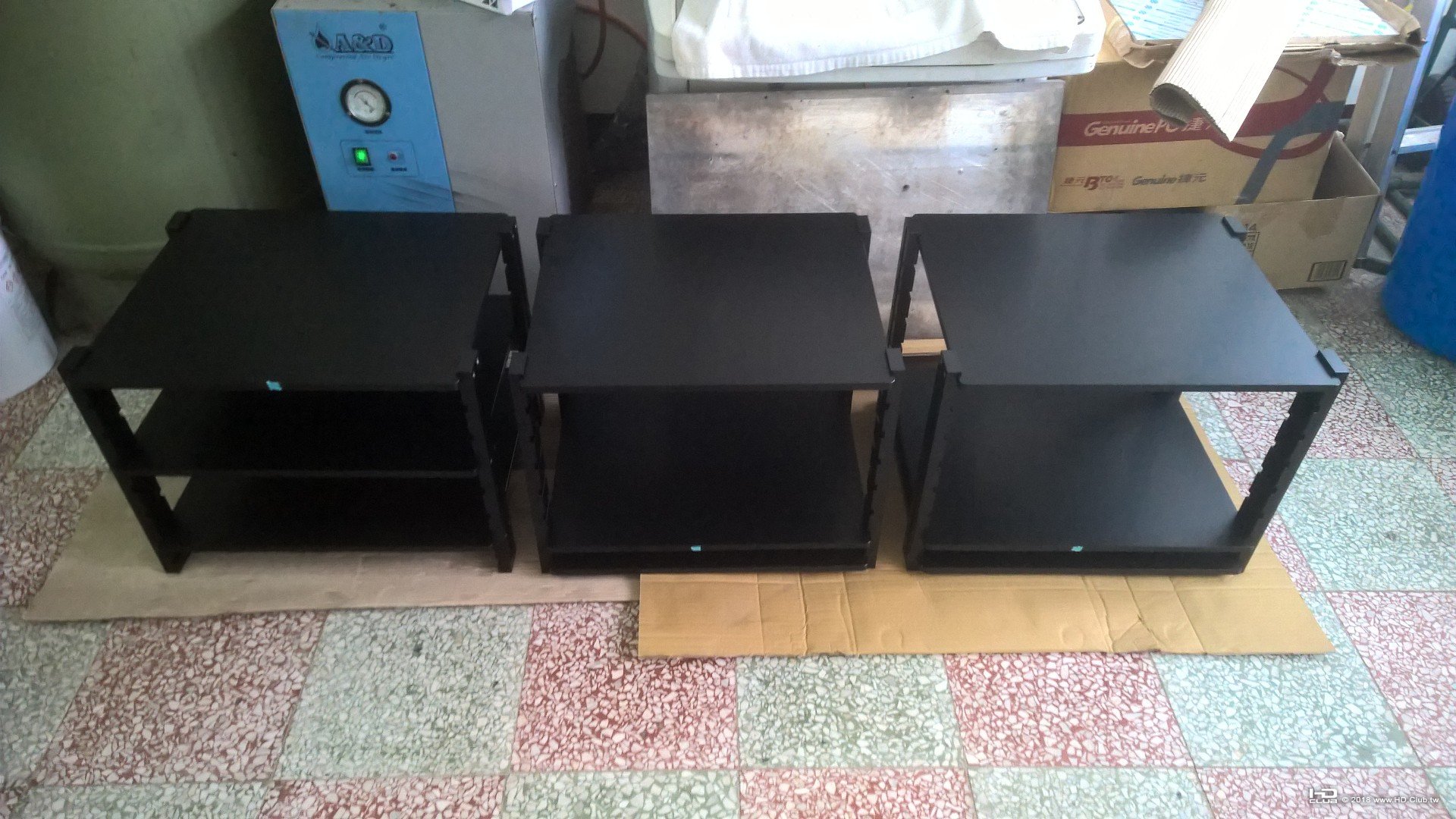

三組擺在一起的樣子,感覺還不錯看!




目前音響架已完成,光是一組音響架就20多公斤!

個子小抬起來也蠻吃力的,剩下最大工程就是換音響架!

好友剛好又出國,光是後級我就抬不動了,所以下一篇大概要等一段時間囉!


登錄/註冊後可看大圖



回覆 支持 反對

使用道具 檢舉


發表於 2018-12-21 11:39:26 | 顯示全部樓層
太強大了,有可慮接受訂製嗎?
我想精研裡面很多人應該都會很感興趣的喔。
回覆 支持 反對
