[分享] OPPO UDP-203SE改造計畫

[複製連結]

發表於 2017-6-6 23:29:04 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登入 才可以下載或查看,沒有帳號?註冊

x
前幾年幫朋友弄了103D,後來也因緣際會的改了105D,都收到還不錯的評價

2016年底,OPPO推出新一代的UDP-203,代理商遠東環球也第一時間跑來找我討論

說真的這代比上一代有著長足的進步與改進,看的出有不少103D SE的影子在

對大家來說都是好事,能買到更新更好的產品,但我們能改善的空間就相對有限

Anyway,在改造之前先紀錄一下未改前的原貌

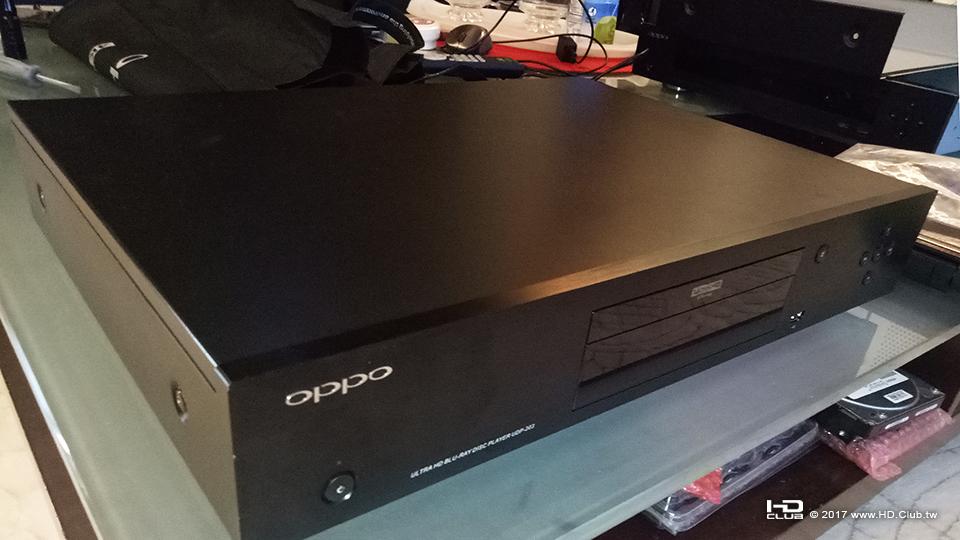

前面板


換個角度,這代的面板還不錯看


I/O,基本上該有的都有,後端升級成兩組USB 3.0


這代為了作隱藏天線的設計而把上蓋與側板分離,取向ㄇ字型的頂蓋

側蓋最外層是塑料,埋了天線後再加金屬,基本上這代的機構紮實很多,不易共振


內部,一樣是三大片電路板加上中間的光碟機,除了類比板外改動幅度都頗大


在巨大散熱片之下的是聯發科的4K晶片,因為拆不開型號未知,工作一段時間溫度不高


控制版的尾巴,藏著無線網卡,整合藍牙功能


天線延伸到側版前,再用金屬蓋完整的屏敝起來,減少對機內的干擾


BD-ROM,有趣的是這次原廠也貼了一大片的貼紙


這代的避震結構,個人還蠻欣賞這樣的作法,有用心看的到


這代的電源板,功率變壓器縮水了,可能是整體功耗下限或是工作頻率再提高


Boost電容也縮水到82uF,上一代是120uF,看來真的是功率下降不少


二次測輸出電容,±15V的電容從220uF改為470uF,只能說大家想的都一樣XD


這是當初在改103D的時候,曾經把輸出電容都改成470uF


DA版一覽,基本layout跟上一代差異不大,但這代每聲道用一顆雙OP作並聯輸出

比起上一代二聲道共用一顆雙OP來說,輸出能力會加大,相對比較能推動下一級


主要的DAC也改為AKM AK4458VN,我還蠻喜歡AKM家的聲音


版上電源的部分,類比電源升級為ELNA電容,數位供電維持Acon電容


其他類比端的電容也換成ELNA電容,OP依舊維持使用TI 5532


DAC輸入的地方依舊使用Isolation IC作隔離,這算OPPO的優良傳統了




接下來進來改機的部分,基於前兩次寶貴的經驗,所以找來這種轉板來作實驗

SMD轉插針再轉DIP,需要實驗的SOIC-8封裝的OP再焊轉板,還真不是普通麻煩


線材的部分,除了上次103D試過的線外,Siltech M20跟新的鍍銀線也加入戰局


當然其他機內線還是有改啦,因為線徑的關係只有鍍銀線可以用


五組AC輸入線 * 二組機內線 * n組OP,這也就是為什麼改這台會拖這麼久

不過因為上次改完後坊間也有人跟著"致敬"改機的方案,不得已把OP的字面磨掉


這代類比端的電容都換成ELNA RA3,在體積上比之後用的ACON或是後來改的FC都來的小
考量到可以改機的數值RA3還比較好,就不特別換掉一些小電容,實際聽來也沒什麼差


不過在作全部電容更換的時候,最後還是決定把輸出交連換掉,FC的聲音比較溫潤點


電源的部分有試過全換,不過在作最後調整的時候覺得ELNA放數位端的效果也不錯



電源版改造的手法跟上一代大同小異,不過一樣在驗不同的配方


有試過換成全Nichicon的版本,電氣特性也不錯,改完才發現忘了拍,只剩這張囧


二次測,一樣是全換FC跟保留數位用ELNA二選一



聲音的部分我就不特別說了,自己改的東西當然怎樣都好,汗水有加分

比起原廠中規中矩的設計,老實說改機後比較像在走鋼索,炫技且帶點危險

希望這次的改機大家會喜歡,以上。

評分

參與人數 2名聲 +20 精幣 +10 收起 理由
west + 10 原創內容
soujirou + 10 + 10 精品文章

查看全部評分


發表於 2017-6-18 20:10:05 | 顯示全部樓層
哇賽  太厲害了!
回覆 支持 反對

使用道具 舉報


發表於 2017-7-18 18:45:05 | 顯示全部樓層

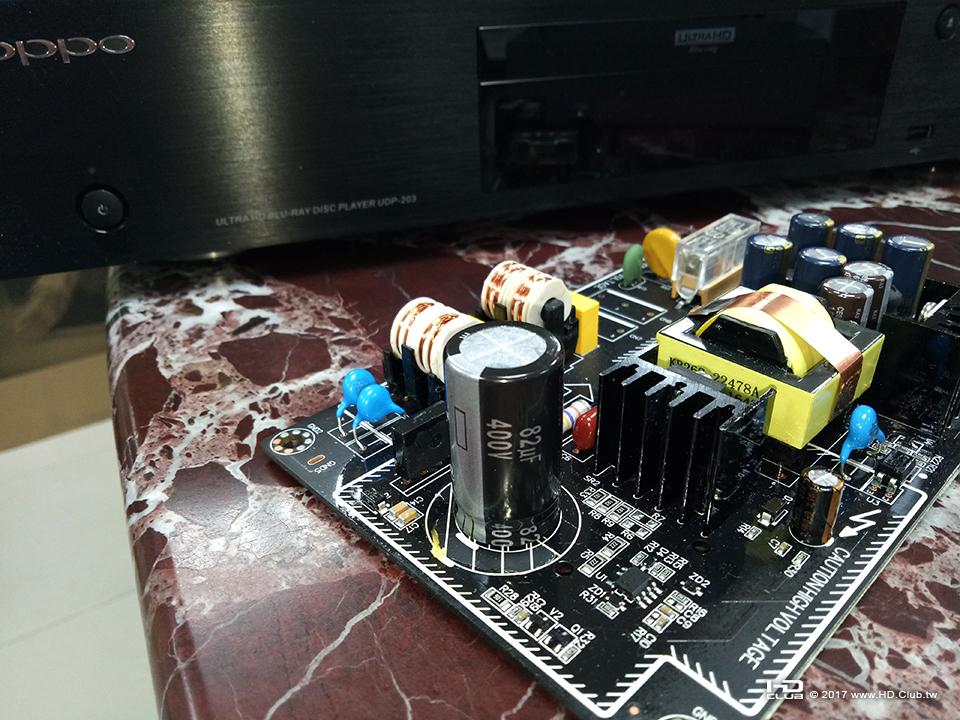

上週收到壞蛋指示 , 採購了Panasonic , 進行了電源板上主電容更換

更換後
回覆 支持 反對

使用道具 舉報


發表於 2017-7-18 18:45:53 | 顯示全部樓層

這部203改機完成度已經不錯 , 但我們為了好還要更好 , 還是一邊測試一邊微幅調整 , 由於前一代的成功 , 更揹負了眾人期待 ,我們希望成品能更讓大家滿意

與之前103/105改機一樣 , 帶著機器到處比較是很重要的一個階段

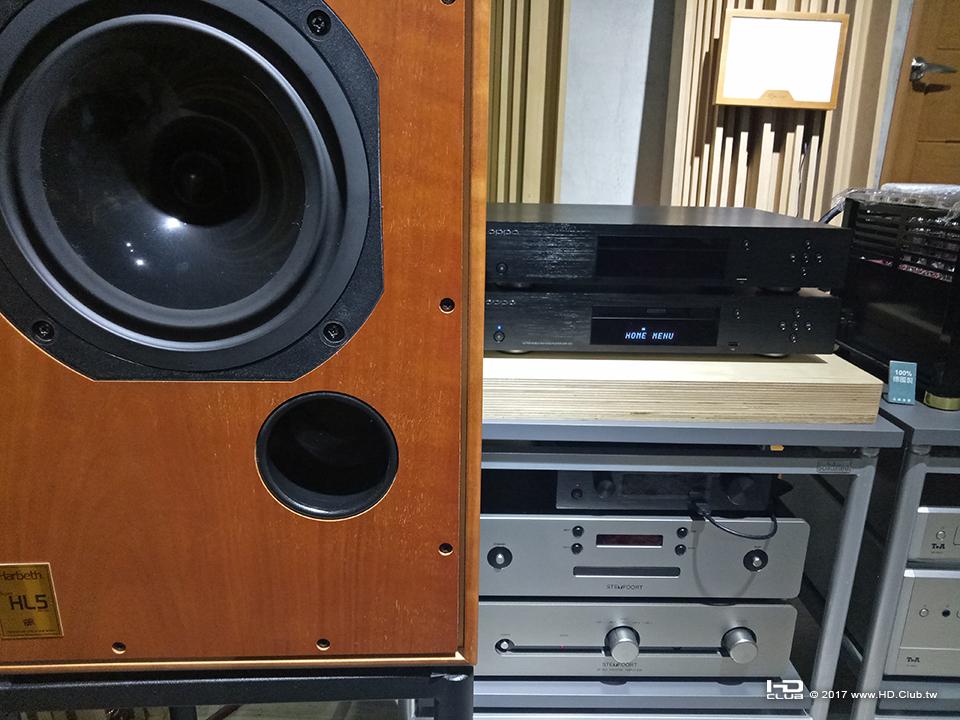

在音響店方面 , 首站來到台北市中華路的品樂音響
喇叭: Harbeth SHL5 plus
擴大機: 英國 StemFoort (Sugden )SF-200 綜合擴大機
回覆 支持 反對

使用道具 舉報


發表於 2017-7-18 19:13:34 | 顯示全部樓層
祝完滿成功,佳惠同好,功德無量!!

還有205的機型也能隨後順利進行upgraged! ..........期盼中!
回覆 支持 反對

使用道具 舉報


發表於 2017-7-19 19:20:50 | 顯示全部樓層
205與SONICA DAC的升級也再進行中 , 時間到了會陸續釋出分享喔 , 不過203已經改的很不錯了

上回品樂的TEST採盲測 , 改機版本的歌聲尾韻 , 和SN比明顯好過未改 , 一聽即有感!!

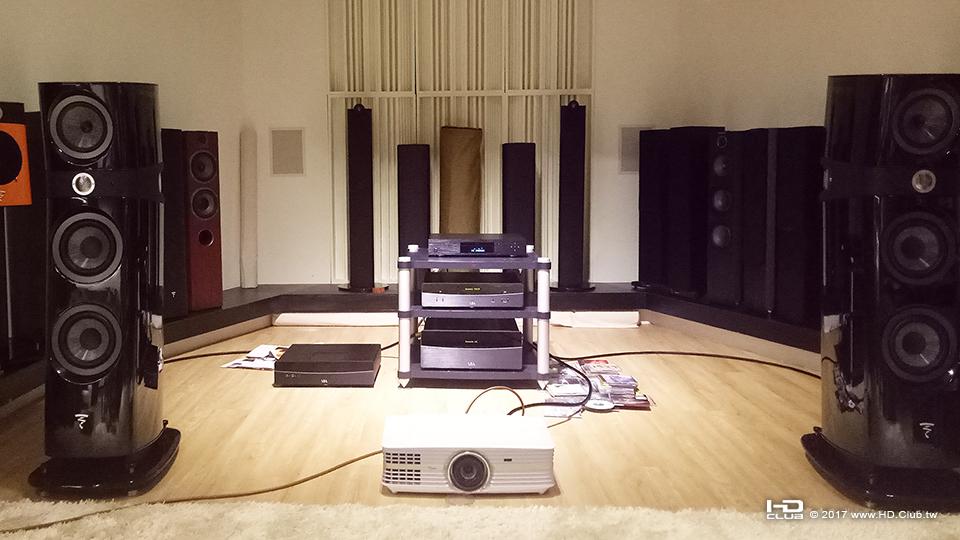

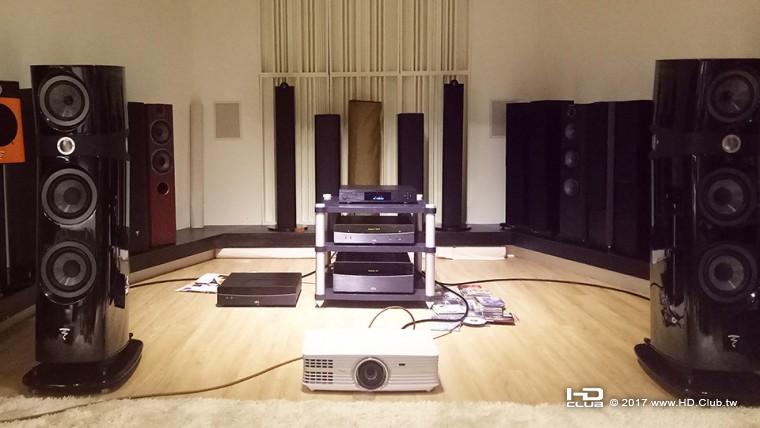

繼品樂音響透過Harbeth喇叭test得到好評 , 緊接著前往愛樂音響以不同聲底的Focal sopra +YBA試機, 現場A/B比測 , 同樣改機版本活生感好上不少



回覆 支持 反對

使用道具 舉報


發表於 2017-7-20 11:13:36 | 顯示全部樓層

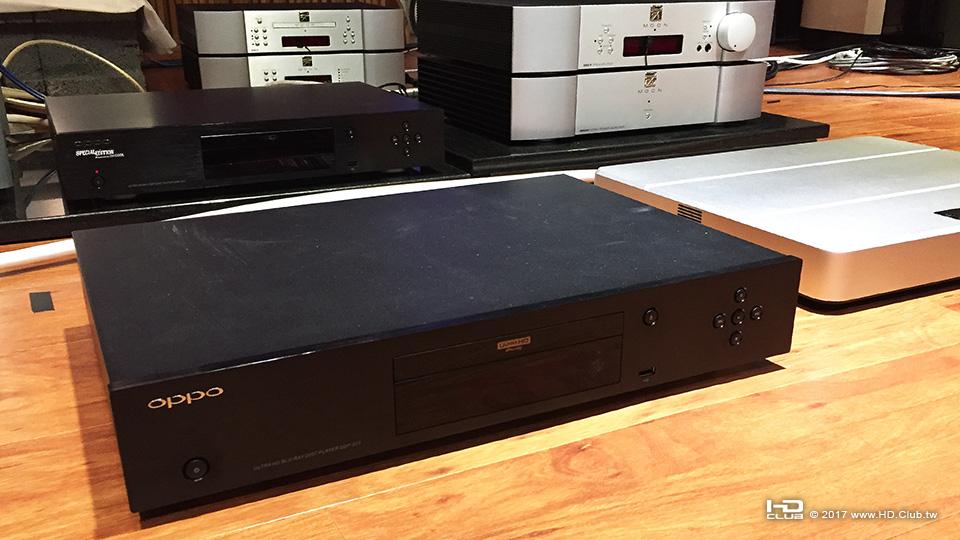

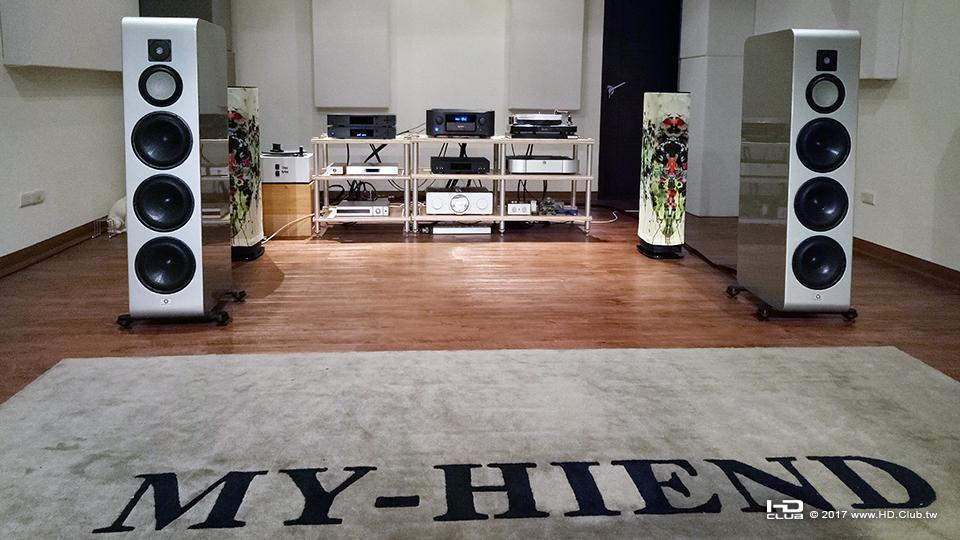

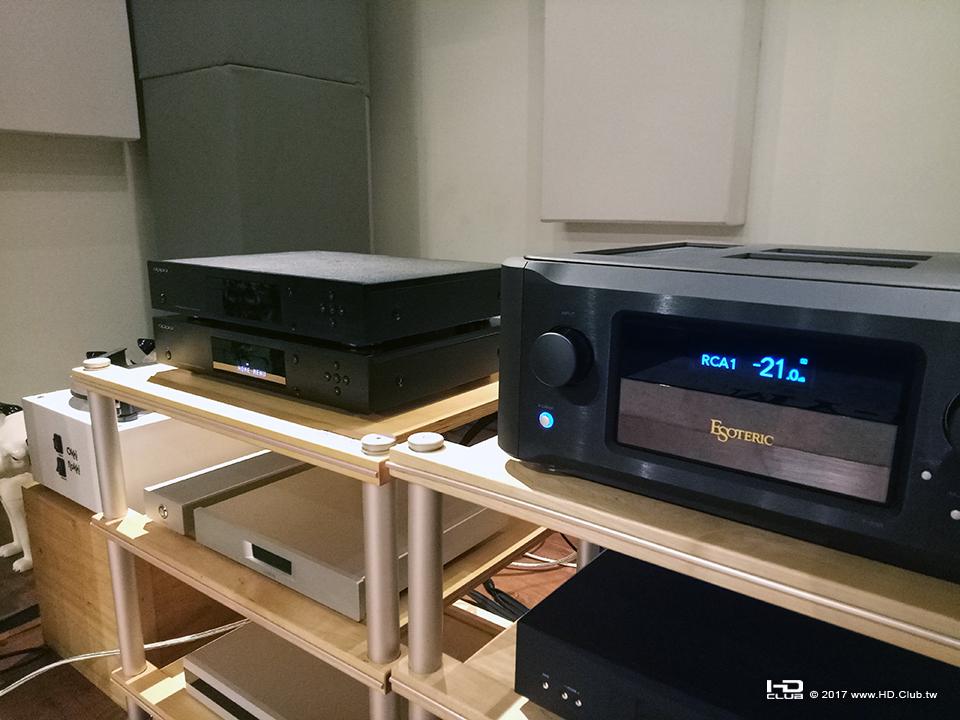

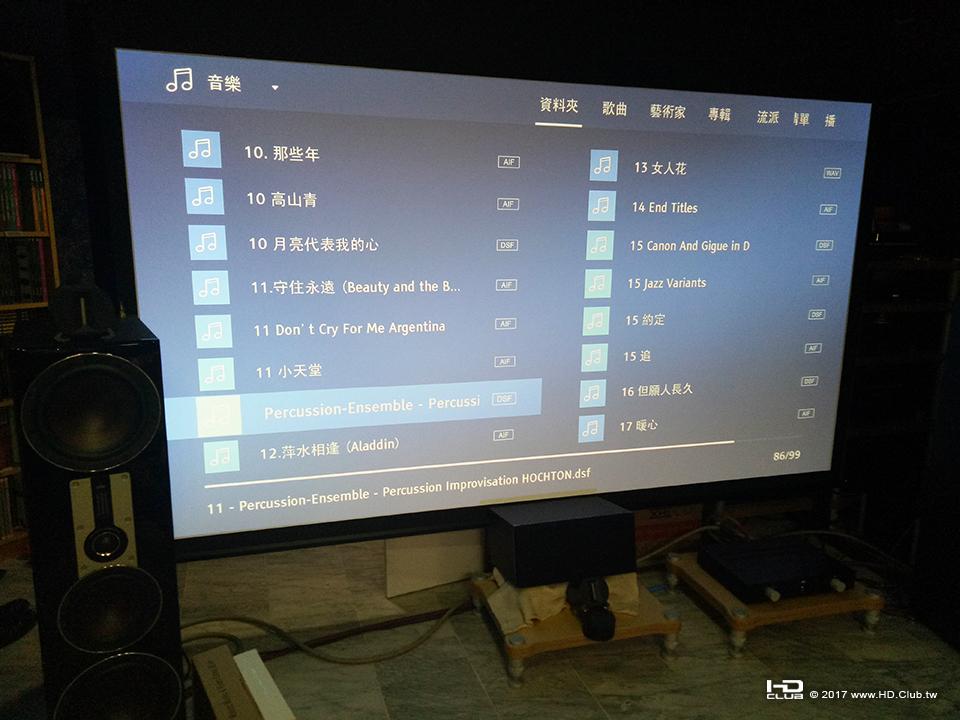

我們也到了專業的兩聲道網路論壇MY-HIEND試聽室進行203改機版本測試 , 也是很明確感受是個很有感的升級
搭配器材
擴大機Esoteric F-03A
喇叭Marten Django





回覆 支持 反對

使用道具 舉報


發表於 2017-7-21 12:43:58 | 顯示全部樓層
本文章最後由 Fred 於 2017-7-21 12:45 編輯

上回在MY-HIEND , 這次來到Hi-AV, 因為專業媒體的意見也是重點中的重點 ,我與資深的廖總編輯共同花了點時間A/B聆聽OPPO 203與203SE改機版 , 改機版本得到很好的反饋評價 , (自2016年11月開始研發至今,歷時半年以上) ,看來203 SE改機升級版離問世時間越來越近了

主要測試音樂
1.老虎魚AYA AUTHENTIC AUDIO CHECK SACD第11首
2.李亞莎 爸爸的腳印


以下是廖總編的心得
今天播放兩曲,其實都在開聲一瞬間就能明顯聽出差別,其間的差距比先前BDP-103 SE及BDP-105 SE與原版比對時都來得更顯著。
回覆 支持 反對

使用道具 舉報


發表於 2017-7-26 15:21:22 | 顯示全部樓層

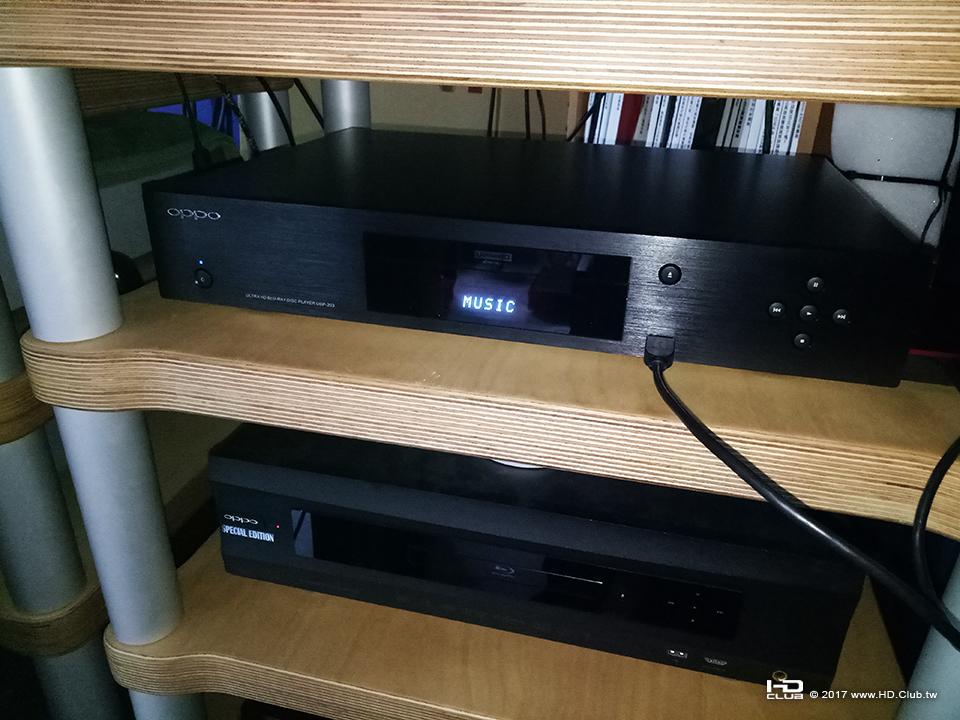

透過TAD CE1試機

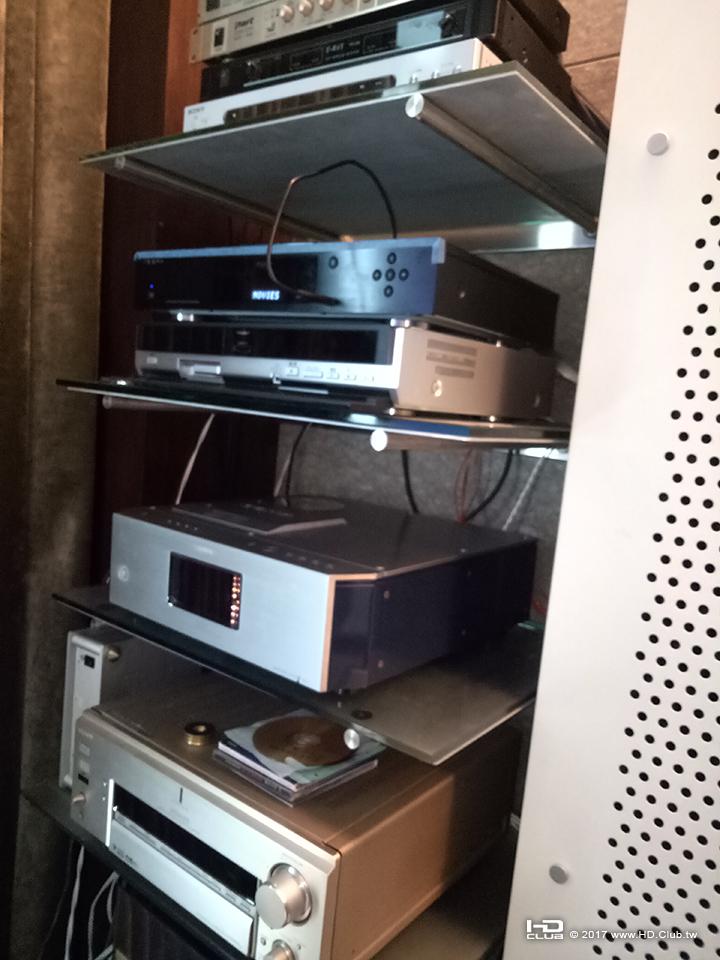

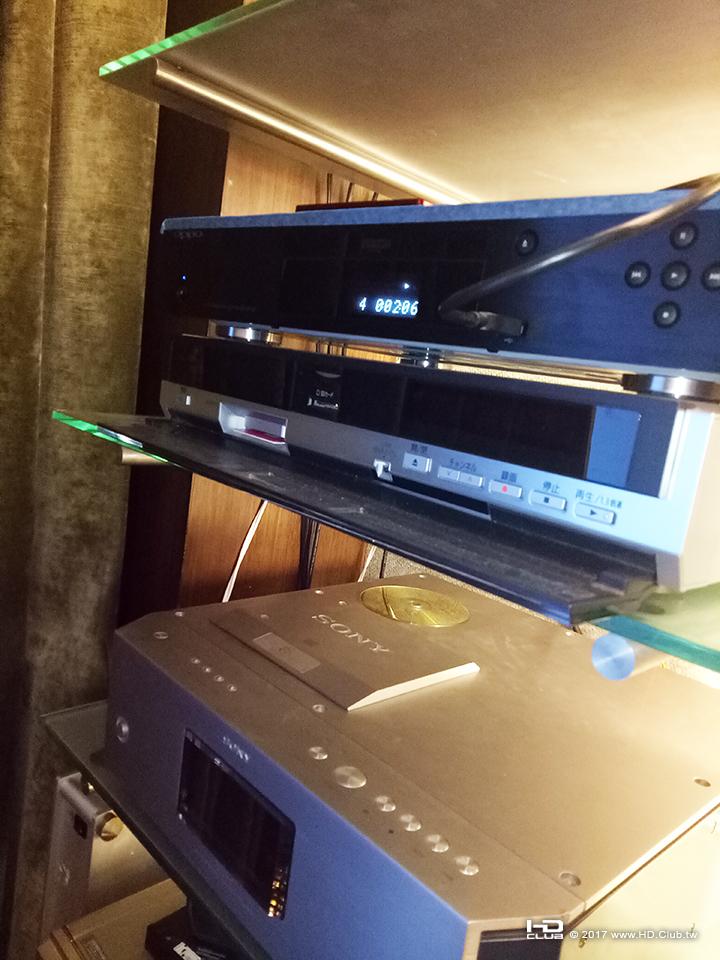

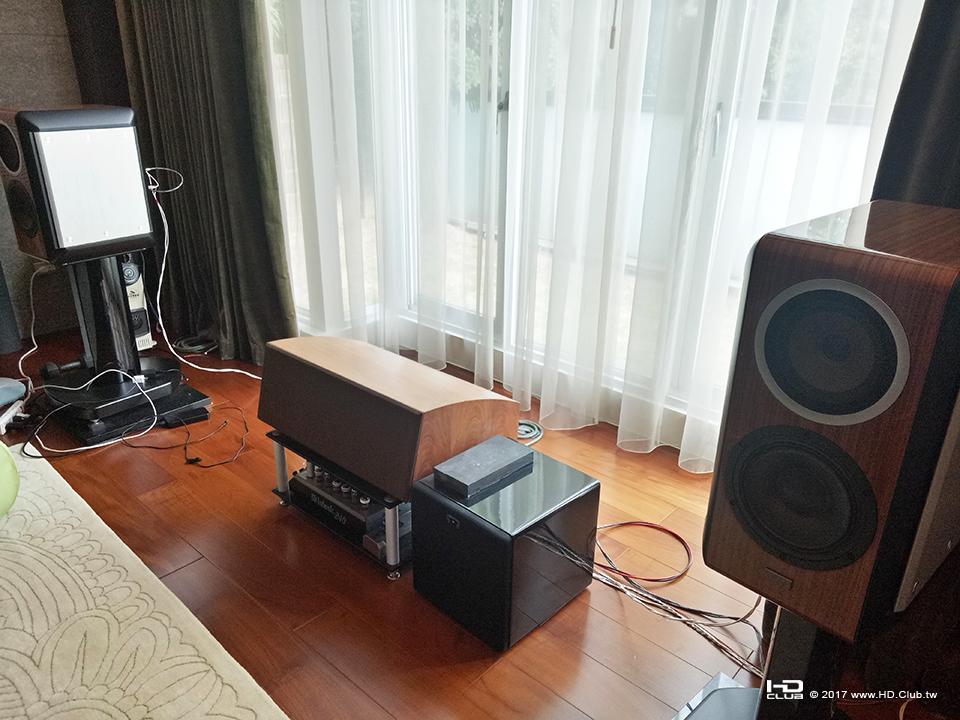

很高興來到北部某位燒友家試聽203與改機版本,並與元老級世界首部SACD播放機SONY SCD-1切磋交流,很美好的週日下午時光





回覆 支持 反對

使用道具 舉報


發表於 2017-8-24 14:35:44 | 顯示全部樓層
好還要更好!! 類比輸出 ,HDMI數位輸出全面提昇 ,很棒的SE發表會

新視聽雜誌韓享良主編:
例如聆聽爵士傳奇BD長笛高手戴夫范倫汀的演奏 , 笛聲更有力量 , 同時能感覺音場變大許多 , 環繞包圍感更好, 而各種伴奏樂器和細微聲音顯得更複雜而豐富...

普洛影音網:
https://www.audionet.com.tw/thread-9911-1-1.html
回覆 支持 反對

使用道具 舉報


發表於 2017-8-28 16:12:16 | 顯示全部樓層
本文章最後由 Fred 於 2017-8-28 18:26 編輯

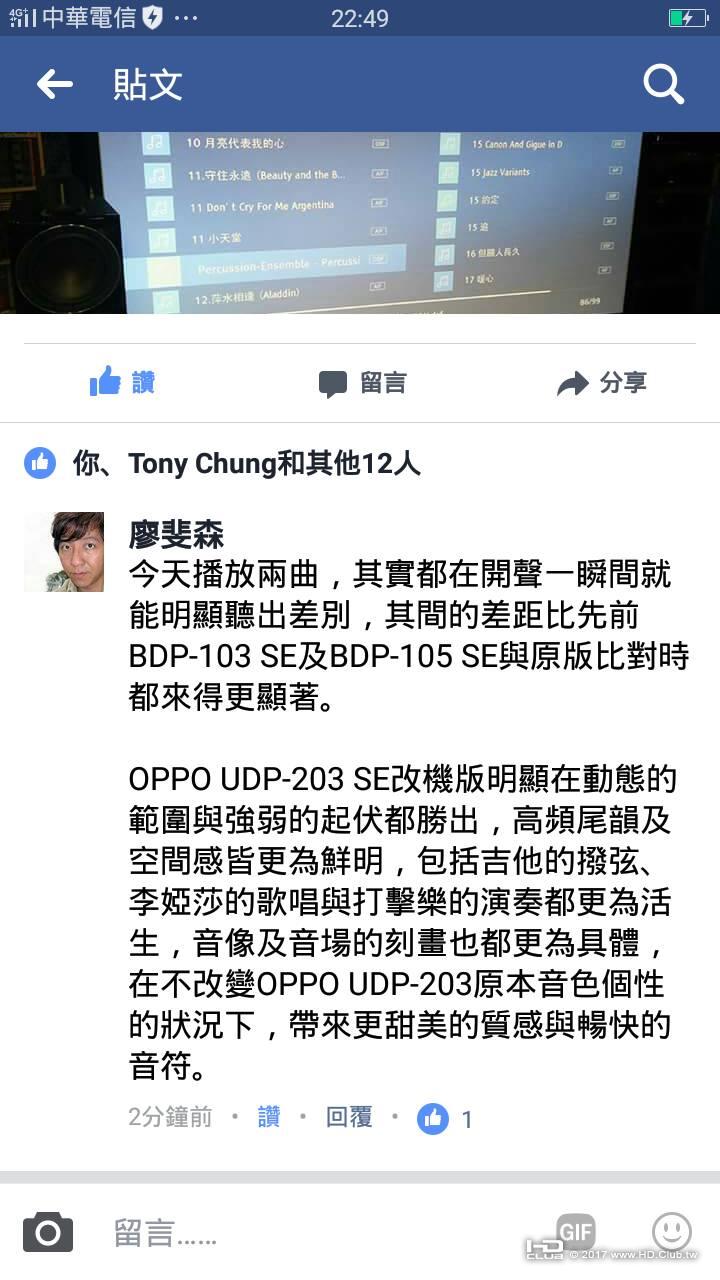

Hi-AV影音網廖斐森總編輯:

「今天播放兩曲,其實都在開聲一瞬間就能明顯聽出差別,其間的差距比先前BDP-103 SE及BDP-105 SE與原版比對時都來得更顯著。OPPO UDP-203 SE改機版明顯在動態的範圍與強弱的起伏都勝出,高頻尾韻及空間感皆更為鮮明,包括吉他的撥弦、李婭莎的歌唱與打擊樂的演奏都更為活生,音像及音場的刻畫也都更為具體,在不改變OPPO UDP-203原本音色個性的狀況下,帶來更甜美的質感與暢快的音符。」

http://www.hi-av.net/modules/newbb/viewtopic.php?topic_id=8325
回覆 支持 反對

使用道具 舉報


發表於 2017-8-29 09:52:48 | 顯示全部樓層
非常棒!非常期待205的改機,會達道什麼樣的程度
回覆 支持 反對

使用道具 舉報


發表於 2017-9-6 16:46:17 | 顯示全部樓層

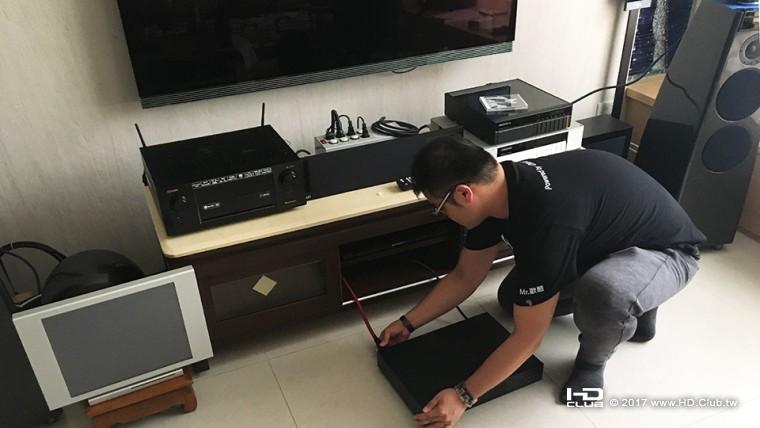

桃園楊先生安裝OPPO 203 SE

楊先生一直很關心OPPO 203改機的進展 , 這次音響展也撥空前來體驗 , 並入手OPPO 203加上升級SE版

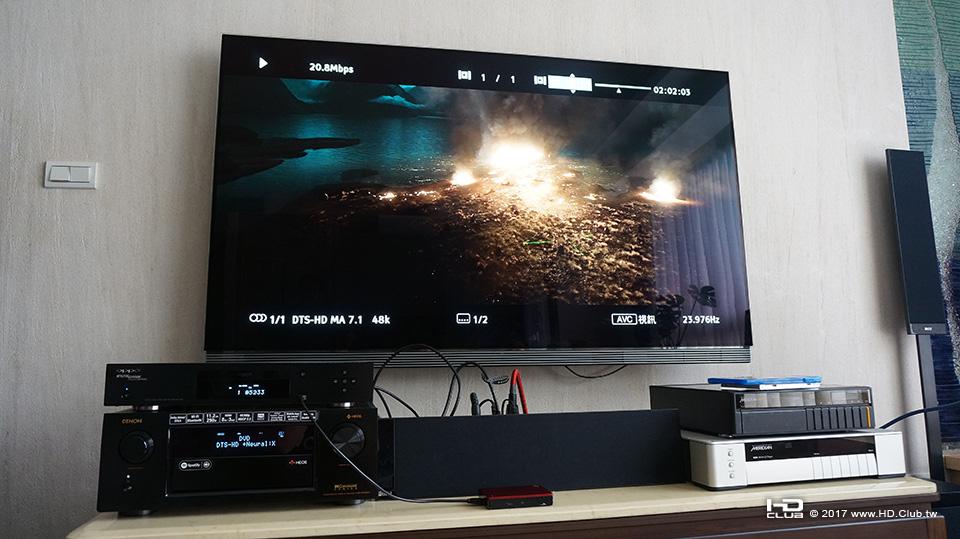

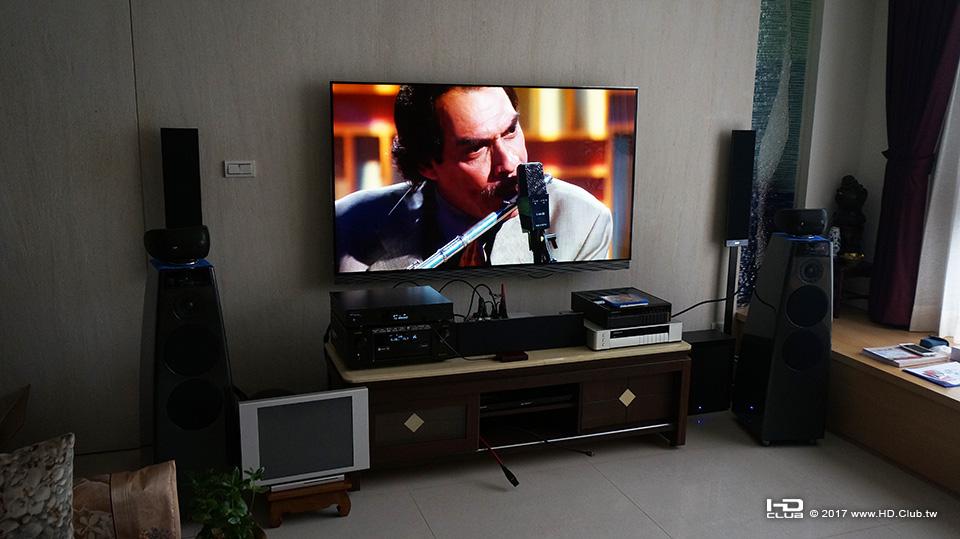

楊先生剛退休不久後就在自家建構兩套系統 , 一是以4K劇院為主
KEF 5.2.2喇叭

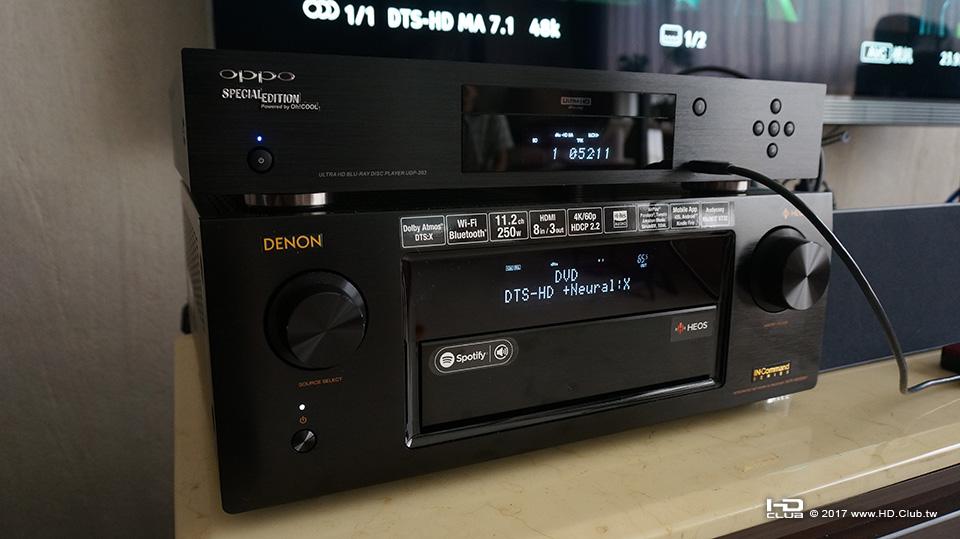

DENON AVR-X6300H
LG OLED65B7T
OPPO UDP-203 SE (HDMI)

兩聲道更是下重本
meridian高階數位流
OPPO UDP-203 SE (類比2CH)

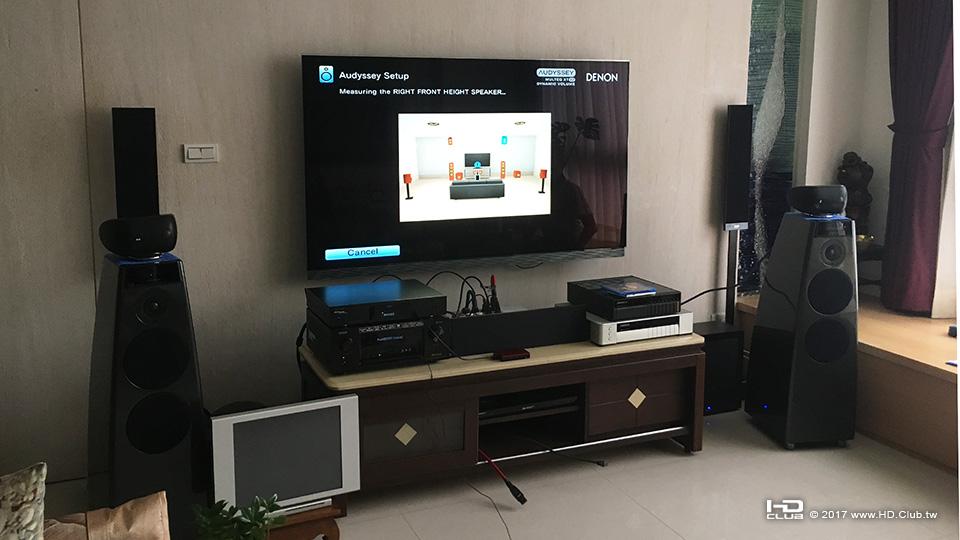

由於楊SIR熱情邀約 , 我就撥空去坐坐 , 順便幫忙看一下DENON環擴的參數 , 微調一下讓播放4K藍光時多聲道更呈現出
一.細膩的環繞感
二強烈的聲效移動
三.紮實的低頻
配合65寸4K OLED TV高超HDR效果 , 達到影音合一的完美境界

兩聲道部份音色甜美動人 , 我們透過203 SE好好欣賞幾首好歌




回覆 支持 反對

使用道具 舉報


發表於 2017-9-6 20:39:32 | 顯示全部樓層
不知道已經越獄的可不可以拿去改(想保有越獄的效果+SE)
回覆 支持 反對

使用道具 舉報


發表於 2017-9-7 11:39:53 | 顯示全部樓層
ioritree 發表於 2017-9-6 20:39
不知道已經越獄的可不可以拿去改(想保有越獄的效果+SE)

改機和越獄是兩碼事 , 不衝突
回覆 支持 反對

使用道具 舉報


發表於 2017-9-7 21:47:25 | 顯示全部樓層
我比較想看看203SE跟205二聲道的比較孰優孰劣?
回覆 支持 反對

使用道具 舉報


發表於 2017-9-12 17:38:20 | 顯示全部樓層
simonsheng 發表於 2017-9-7 21:47
我比較想看看203SE跟205二聲道的比較孰優孰劣?

您好:

  以兩聲道類比輸出來說 , 203改機後音場比205更寬闊 , 細節聽到更多 , 整體靈動活潑 , 但205因機體結構佳(相較203) , 電源以環牛輸出 , 所以聲音會比較紮實 , 中頻密度度贏過改機的203 SE

  不過...205 SE也在積極開發中 , 大約11月前會有初步成果 , 應該會全面勝過203 SE


回覆 支持 反對

使用道具 舉報


發表於 2017-9-12 17:42:47 | 顯示全部樓層

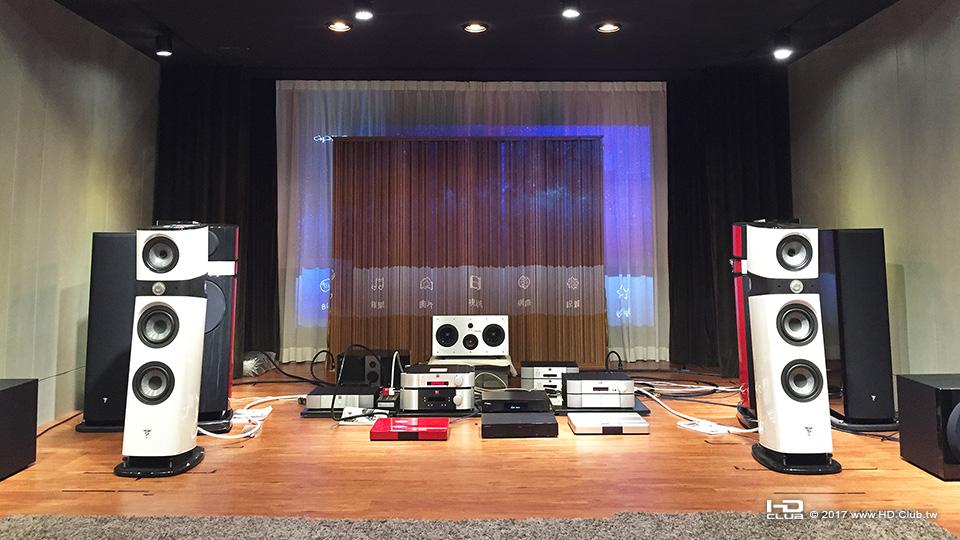

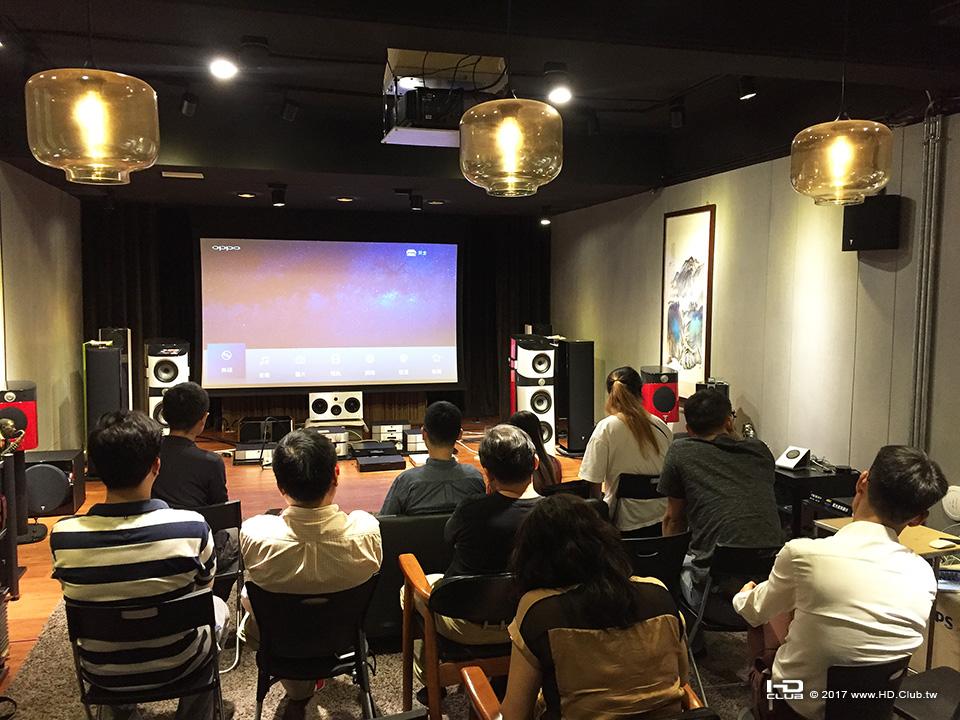

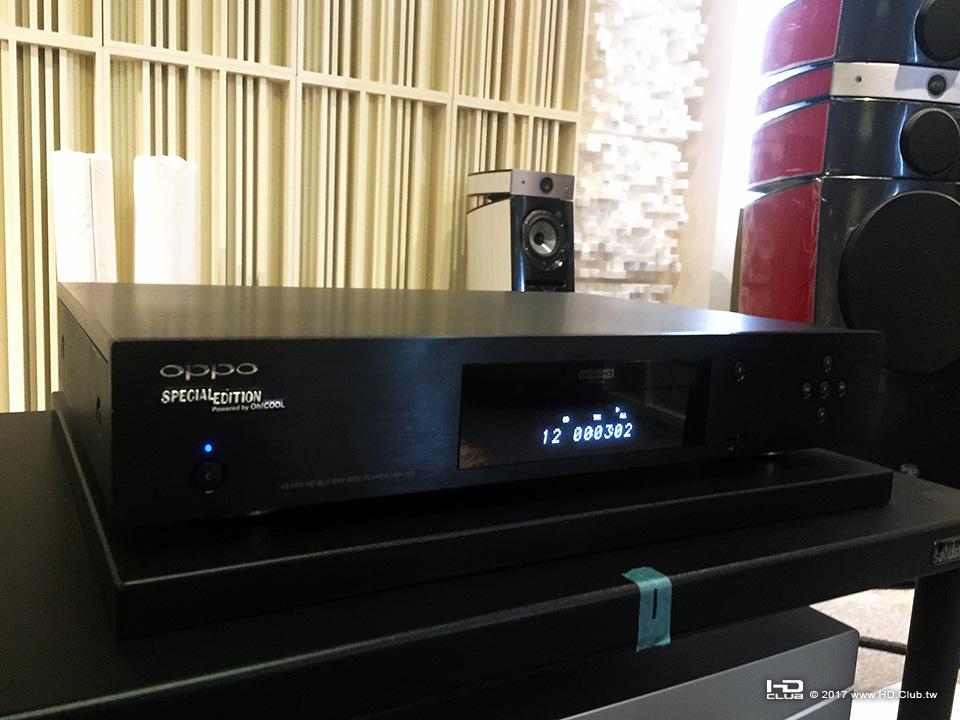

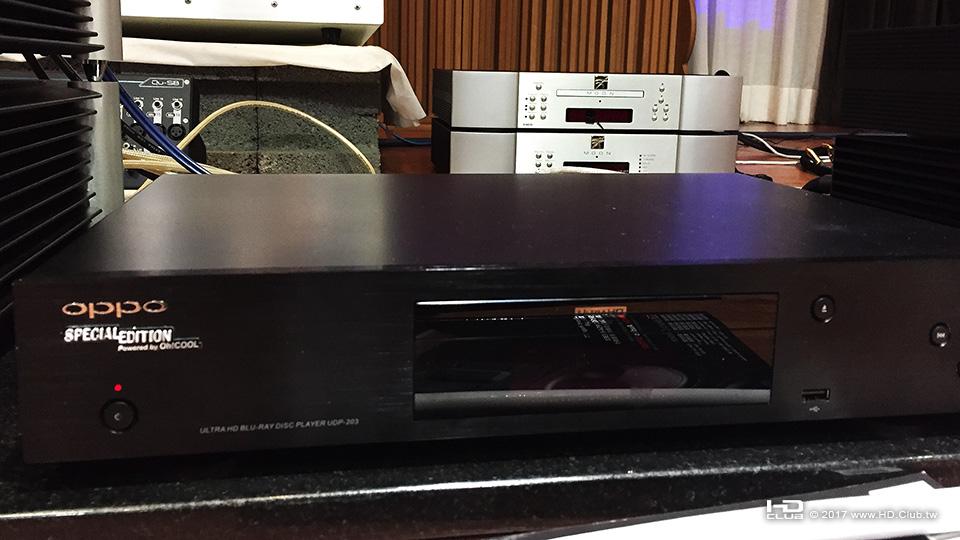

9/8(台北翔韻) , 9/10(台中愛樂) OPPO UDP-203改機升級體驗會

本文章最後由 Fred 於 2017-9-12 18:53 編輯

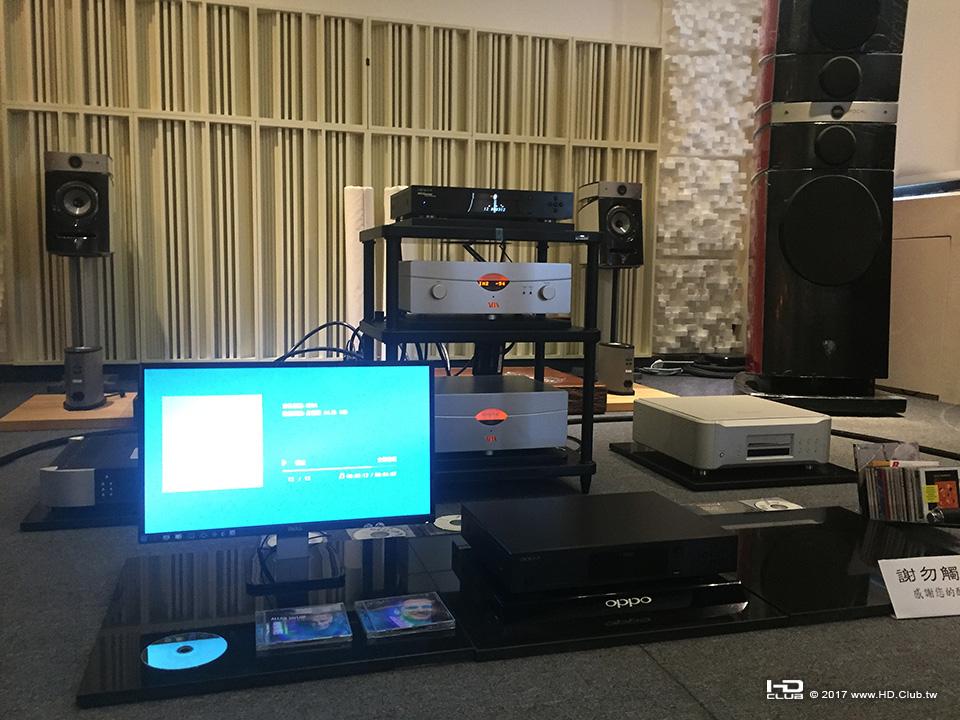

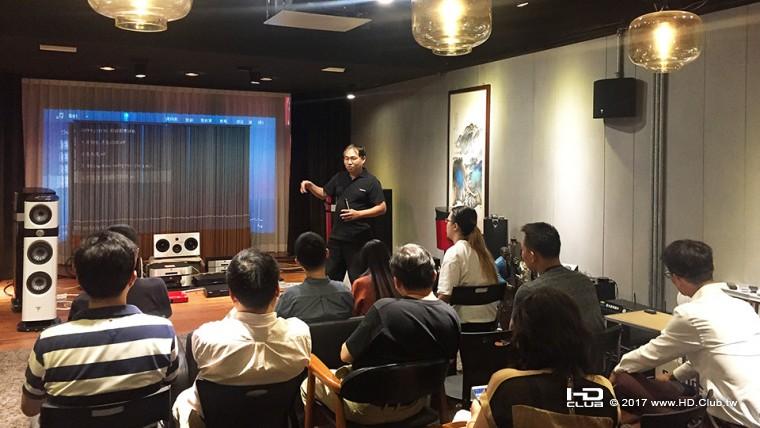

繼8月音響展後 , 也在北中南各大經銷商舉辦了203 SE改機升級體驗會 , 透過各大店家的高階音響設備 , 展現203改機後性能提昇的硬實力 , 依照過往傳統 , 我們A/B比較是以同一組線材(電源線 , 訊號線 )更換兩台機器 , 半點取巧不得  , 由於此次活動以兩聲道為主 , 雖然我們也有展示OPPO 4K劇院 , 但照片還是以分享聲音表現為主

台北翔韻使用器材
喇叭:FOCAL SOPRA
擴大機:Micromega M-150

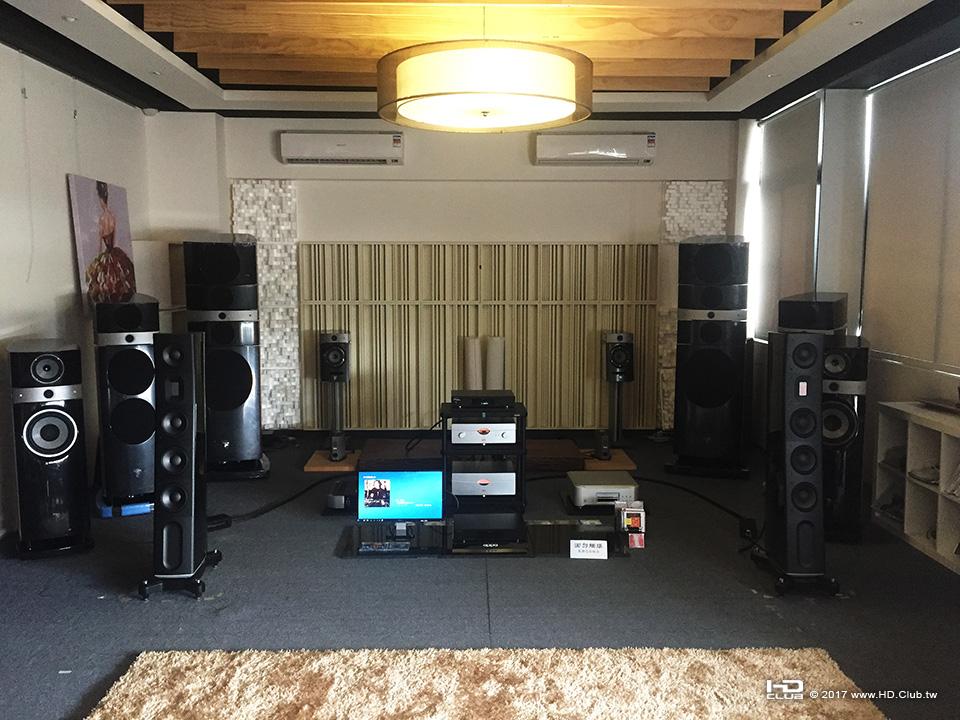

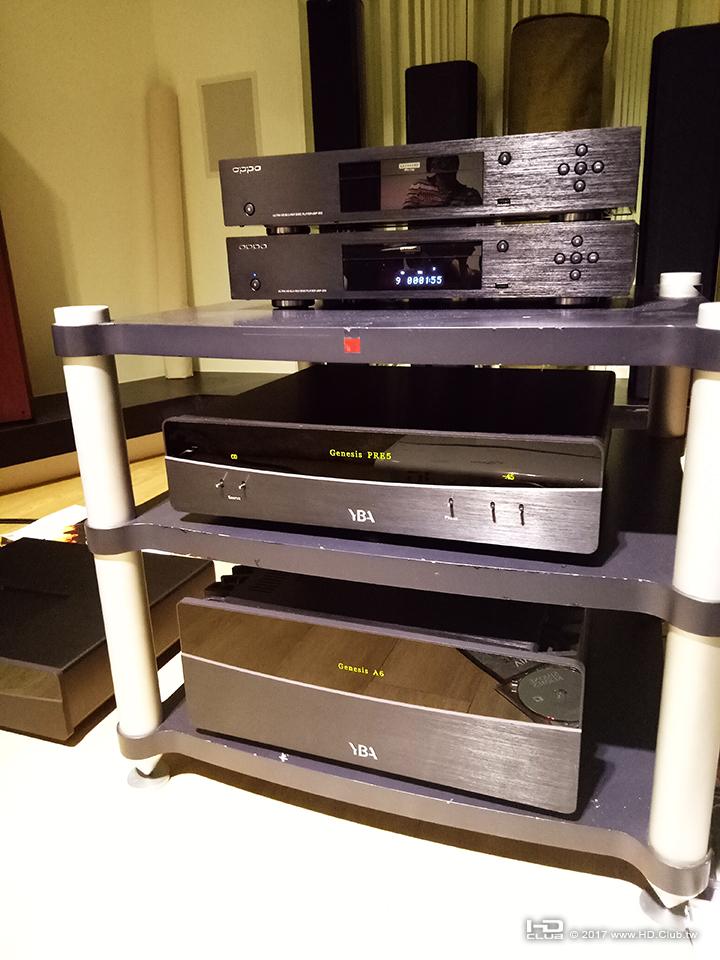

台中愛樂
喇叭:丹麥Raidho
擴大機:YBA前後級
線材:MIT / SILTECH






我想很多人會問我 , 差異大嗎? 我必須說 , 差異很大 , 兩聲道系統越高檔 , 差異越大 , 接下來9月底10月初 , 我們會在高雄富豪 , 新竹名展展現203 SE實力 , 有興趣的朋友可前往報名喔


回覆 支持 反對

使用道具 舉報


發表於 2017-9-12 21:38:47 | 顯示全部樓層
Fred 發表於 2017-9-12 17:38
您好:

  以兩聲道類比輸出來說 , 203改機後音場比205更寬闊 , 細節聽到更多 , 整體靈動活潑 , 但205因機 ...

感謝,不知道這次的改機是否有動到數位電路部份?還是只是單純著重在類及電源?
回覆 支持 反對

使用道具 舉報


發表於 2017-9-13 08:34:05 | 顯示全部樓層
我看每個版本都這樣搞.....要不要請oppo直接出一個版本....

這樣就不用焊來焊去了....
回覆 支持 反對

使用道具 舉報
