[教學] 在電腦PC上透過軟體,並且利用USB傳輸DSD信號到解碼器(例如ES9018 )方法

[複製連結]

發表於 2013-5-2 18:13:48 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有帳號?註冊

x
自從前幾年推出DSD轉PCM 176k 在電腦上面播放之後,最近硬體廠商也推出支援DSD OVER PCM, T29uuKXfJbXXXXXXXX_!!888047659.jpg

利用USB的傳輸將DSD編碼於PCM通訊協定之中,於是PCHIFI也不是夢想了。
最近也利用這個方案,用很簡單的方式,也透過PC播放電腦中的DSD檔案,
支援的軟體有F00BAR 2000 以及JRiVER 18 都可以支援上述的方案。
其中JRIVER 18設定如下:

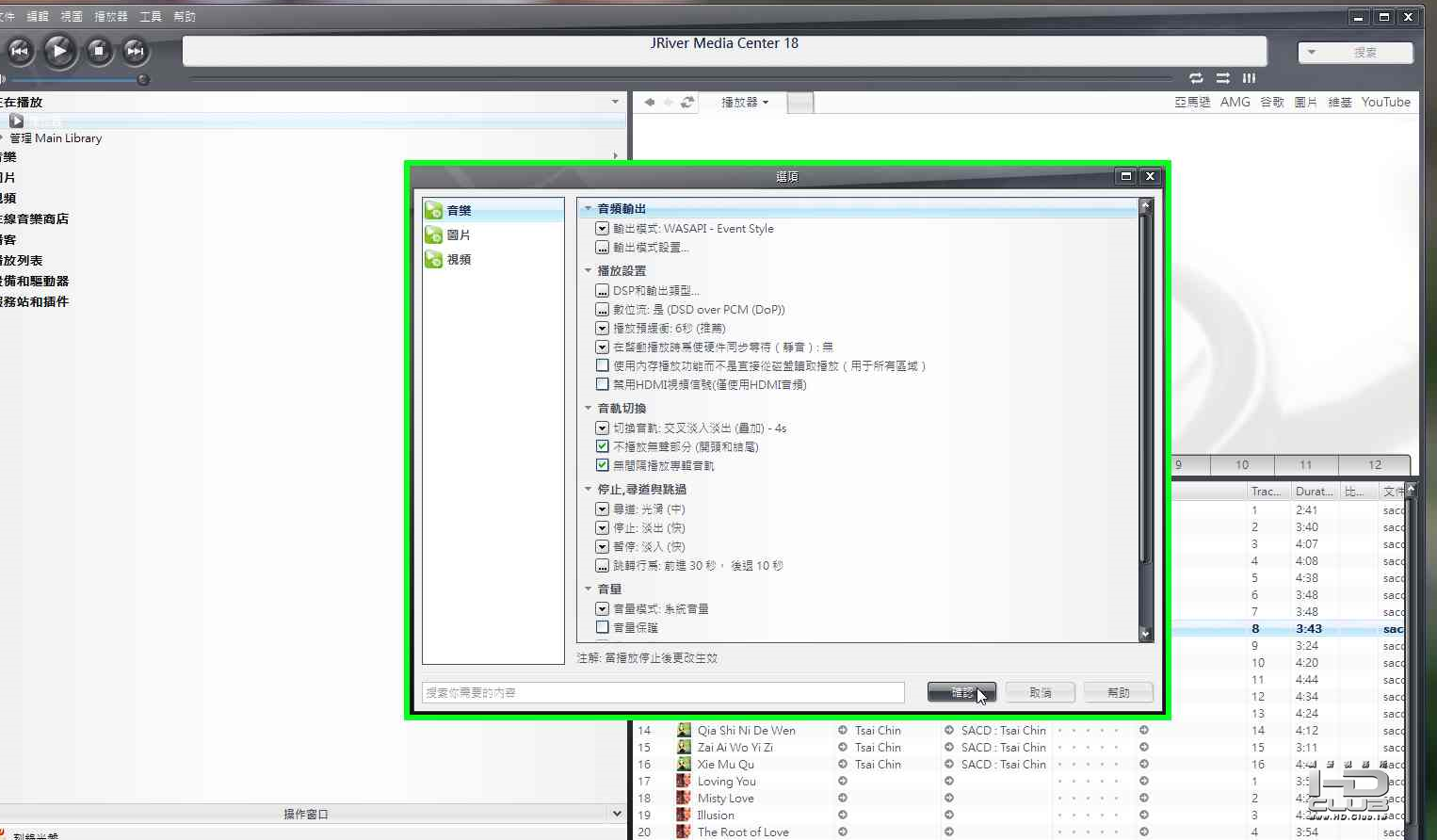

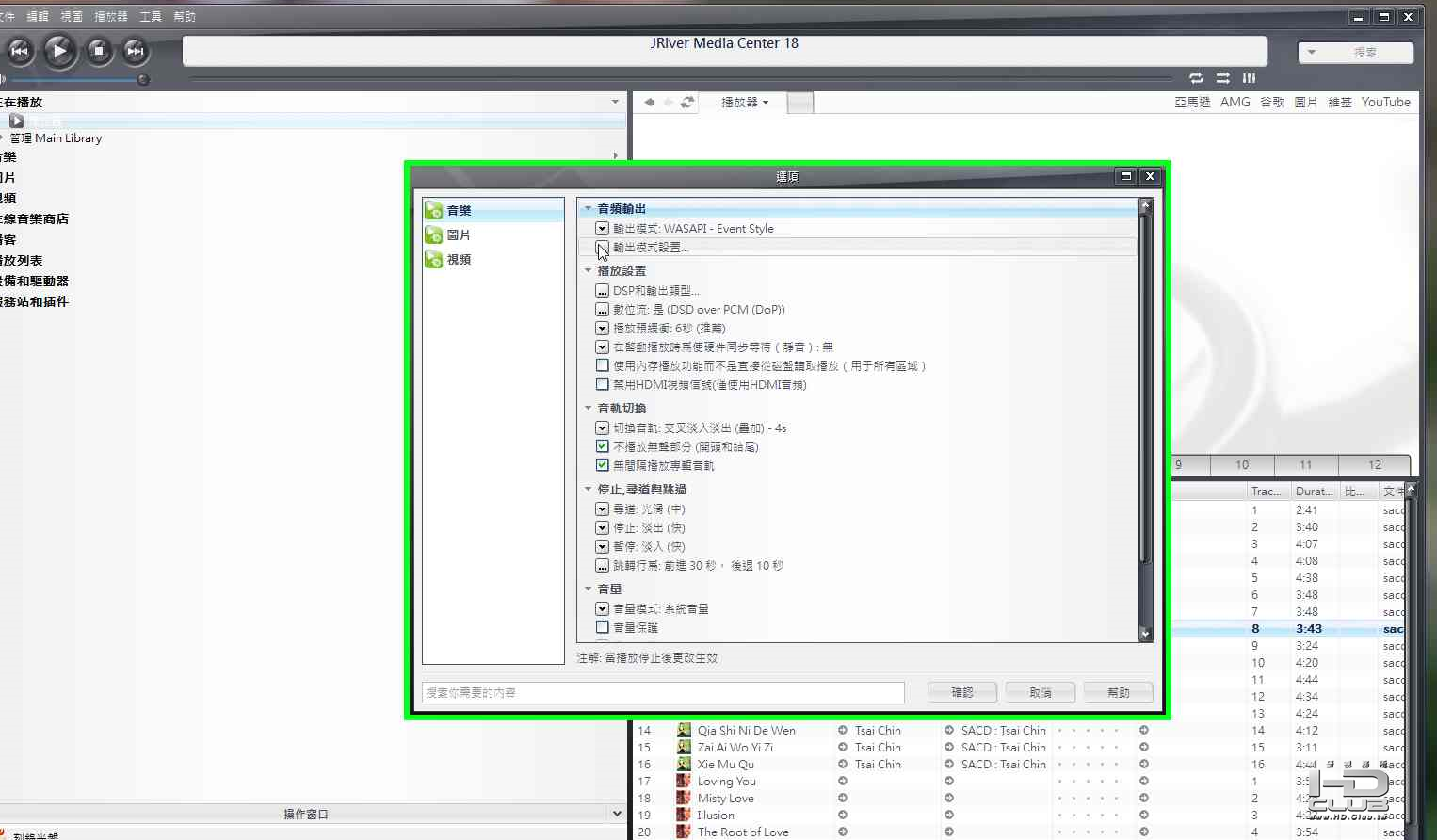

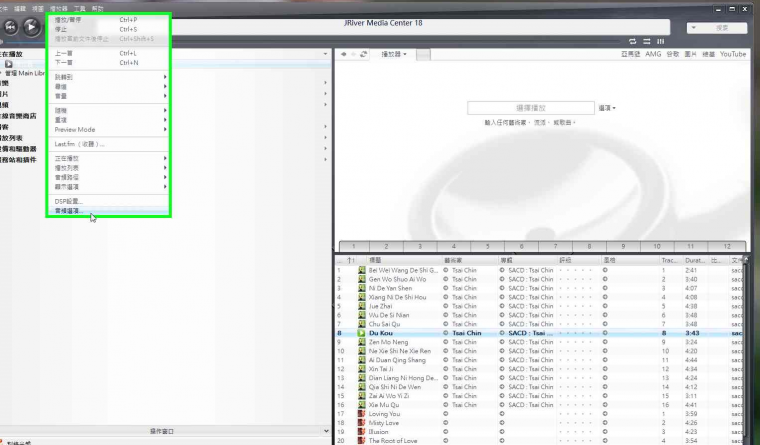

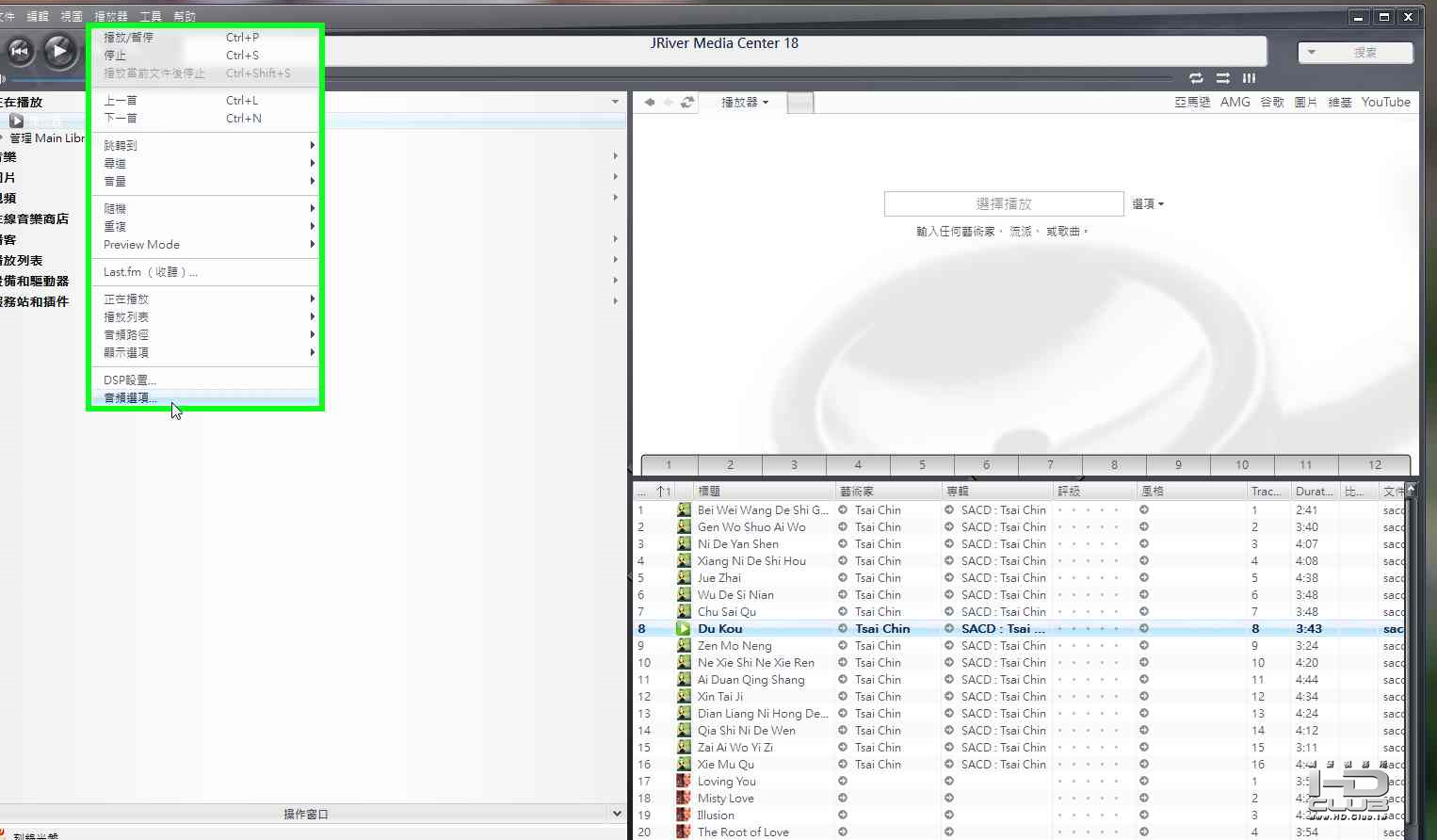

jrdsd02_cr.png 選擇音頻選項
輸出模式選擇

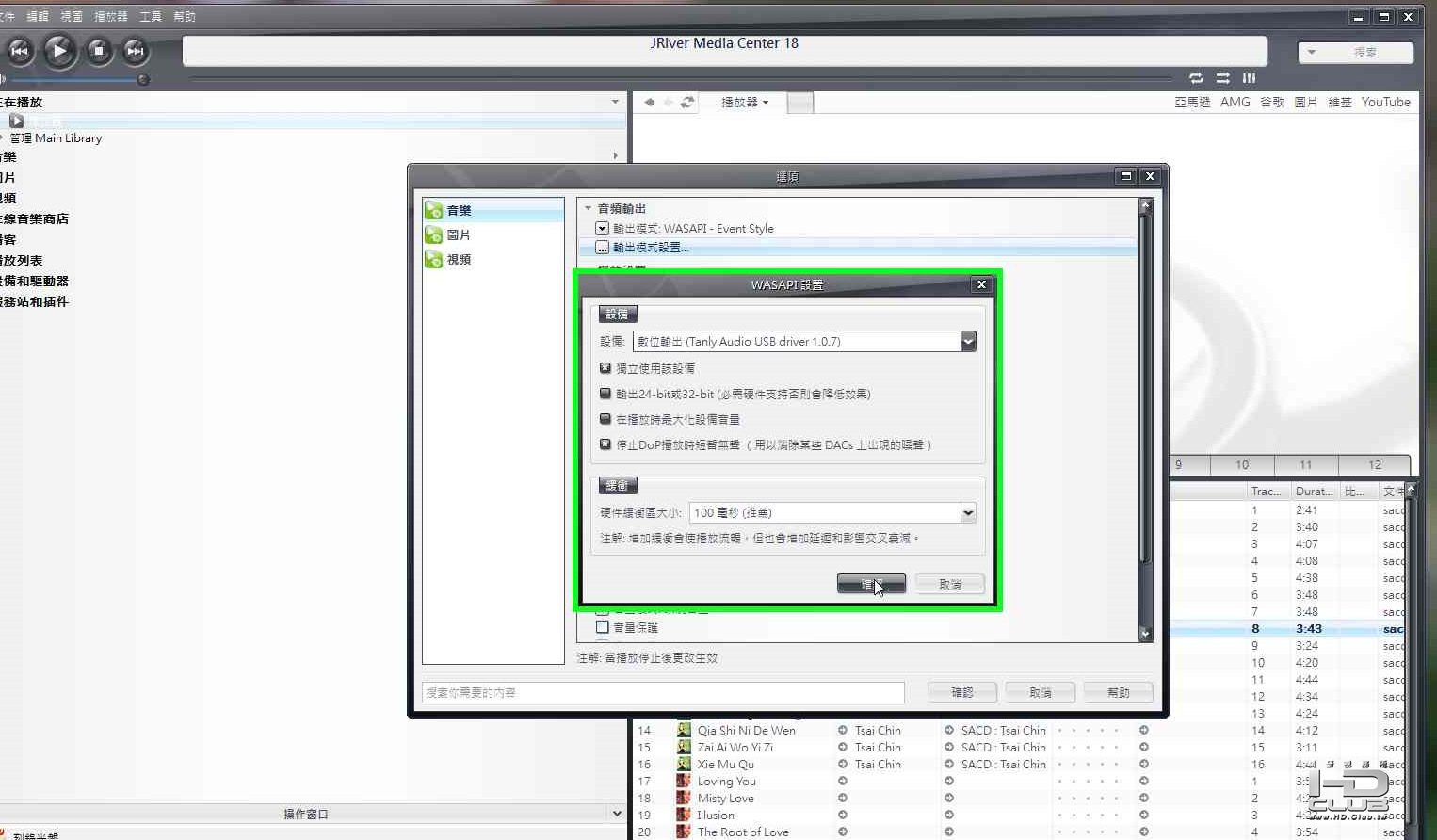

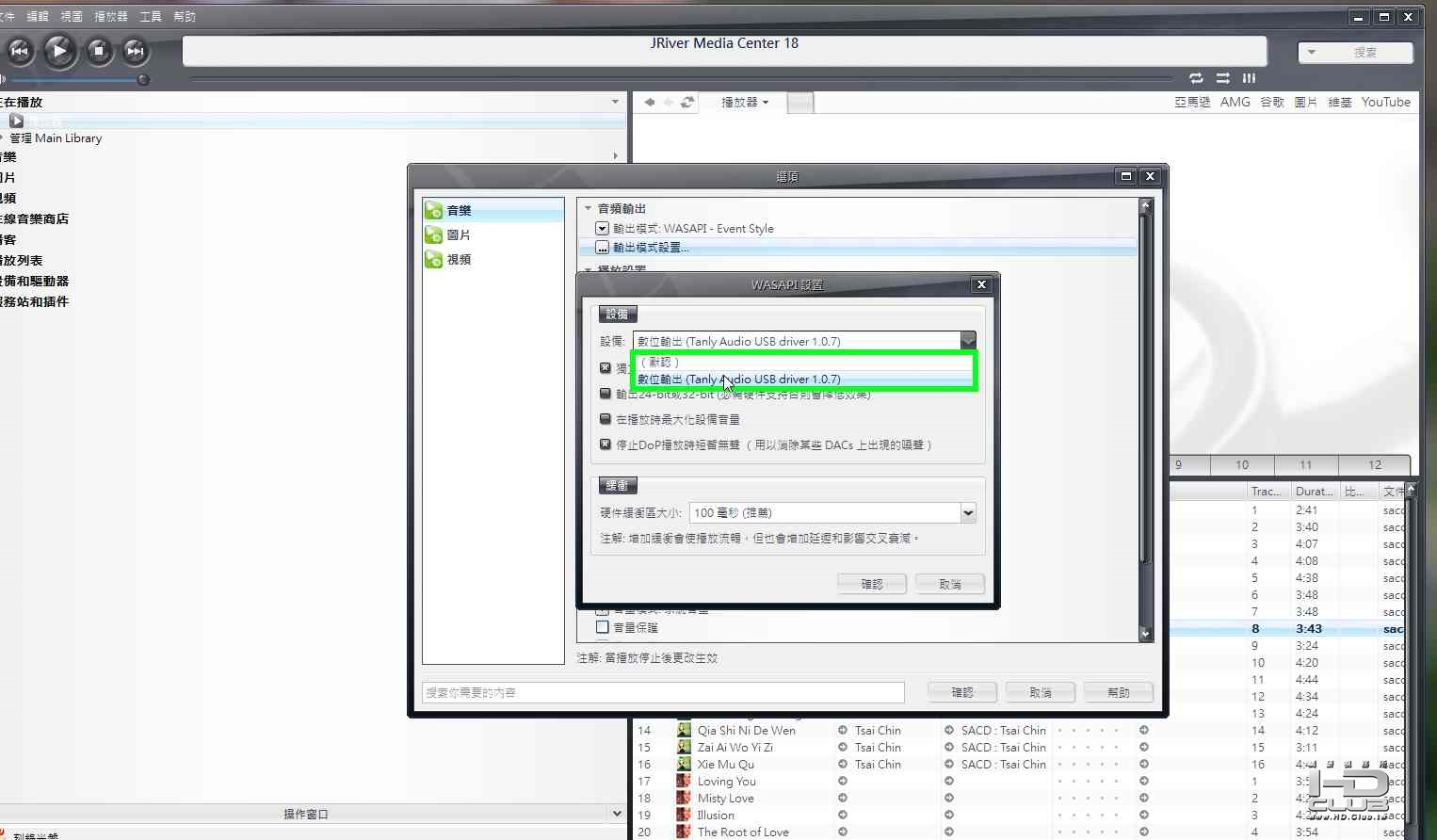

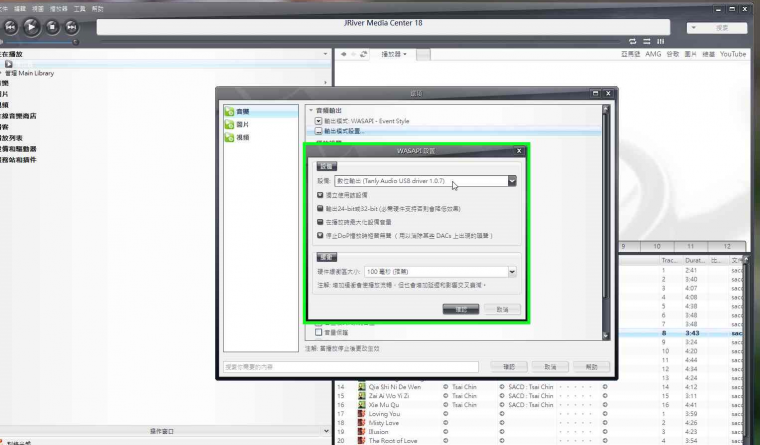

選擇支援的USB TO DSD音效卡
目前只有安裝一款
選擇完畢並確認
輸出模式選擇
選"其他"選項

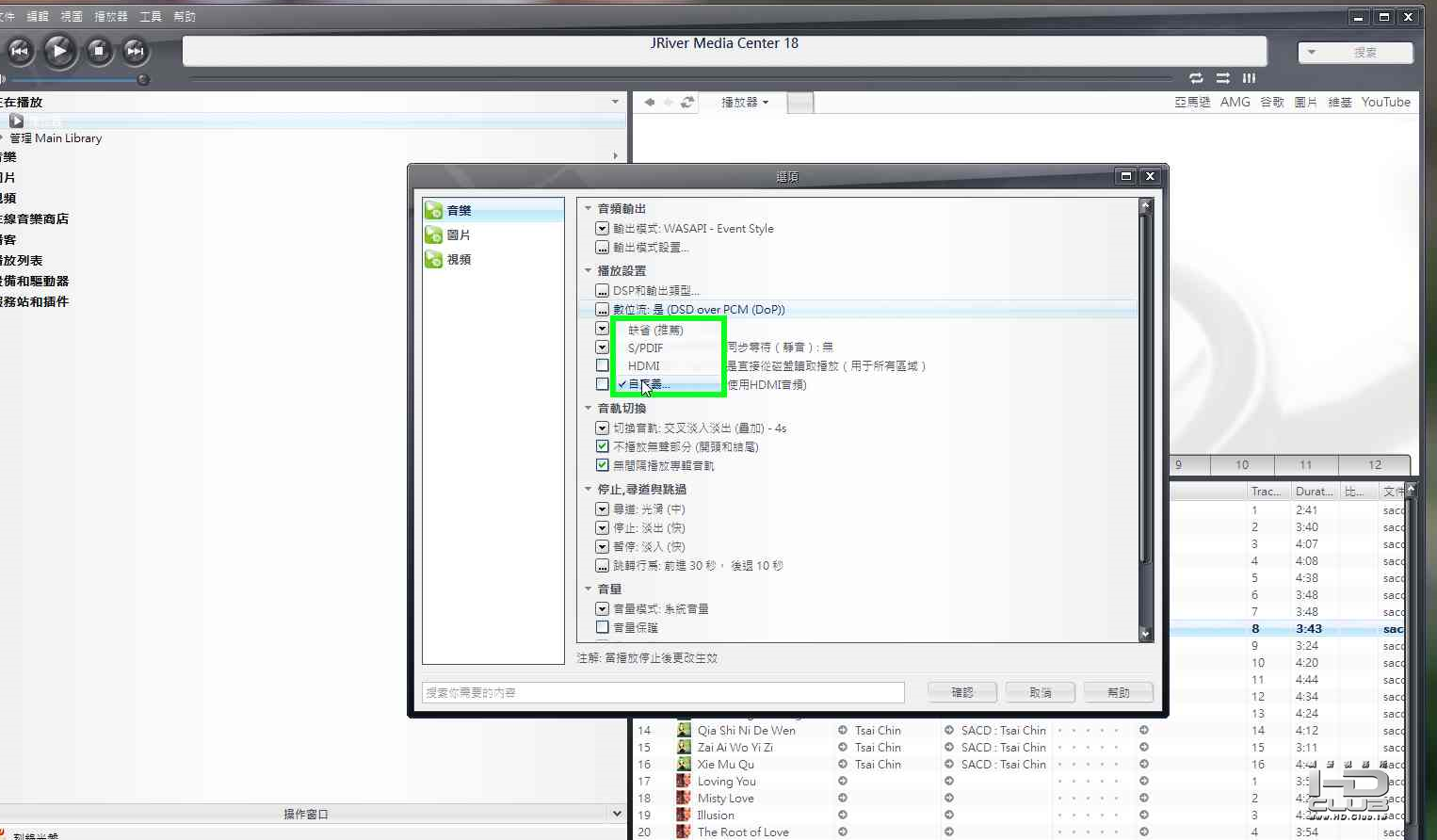

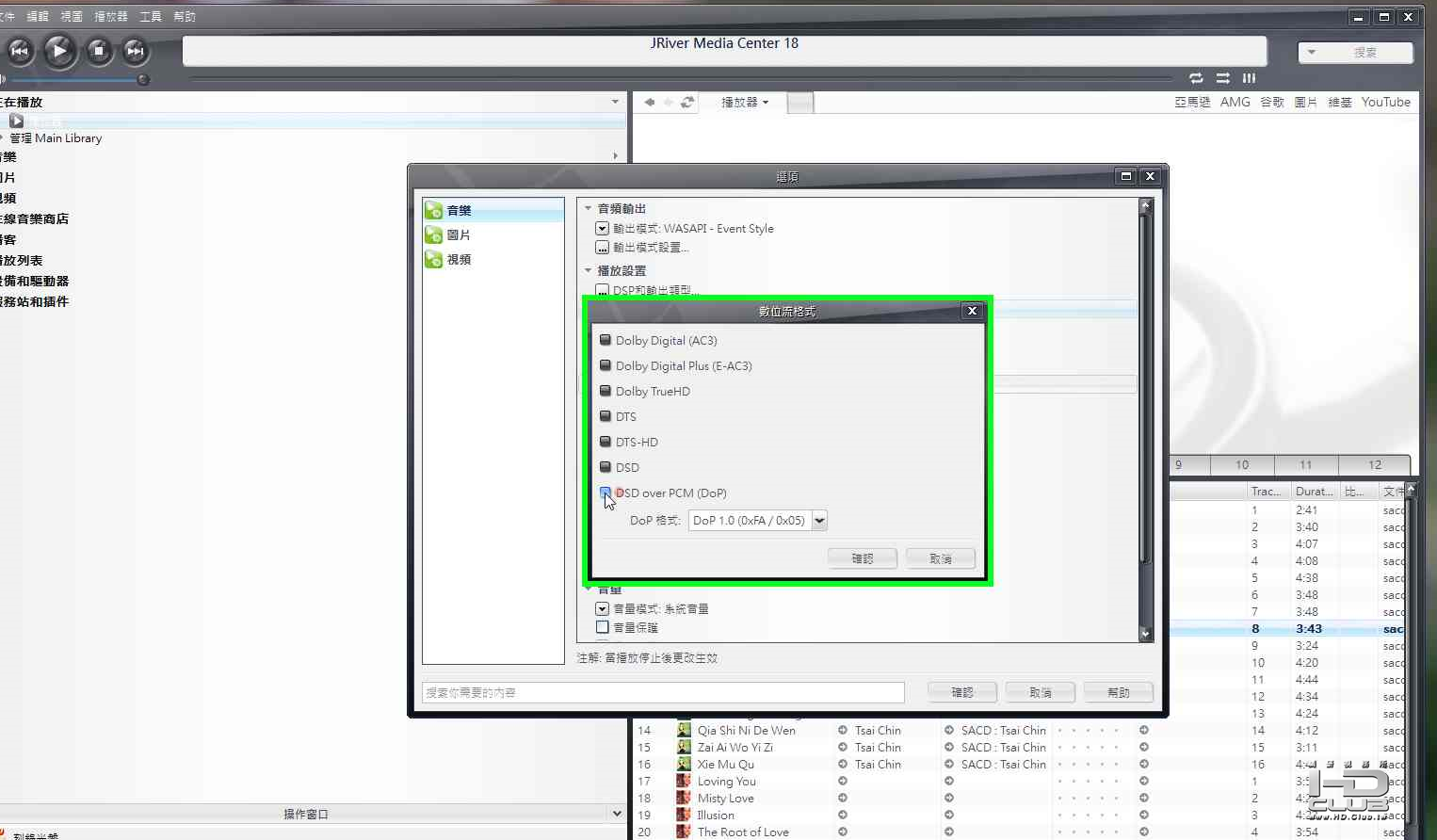

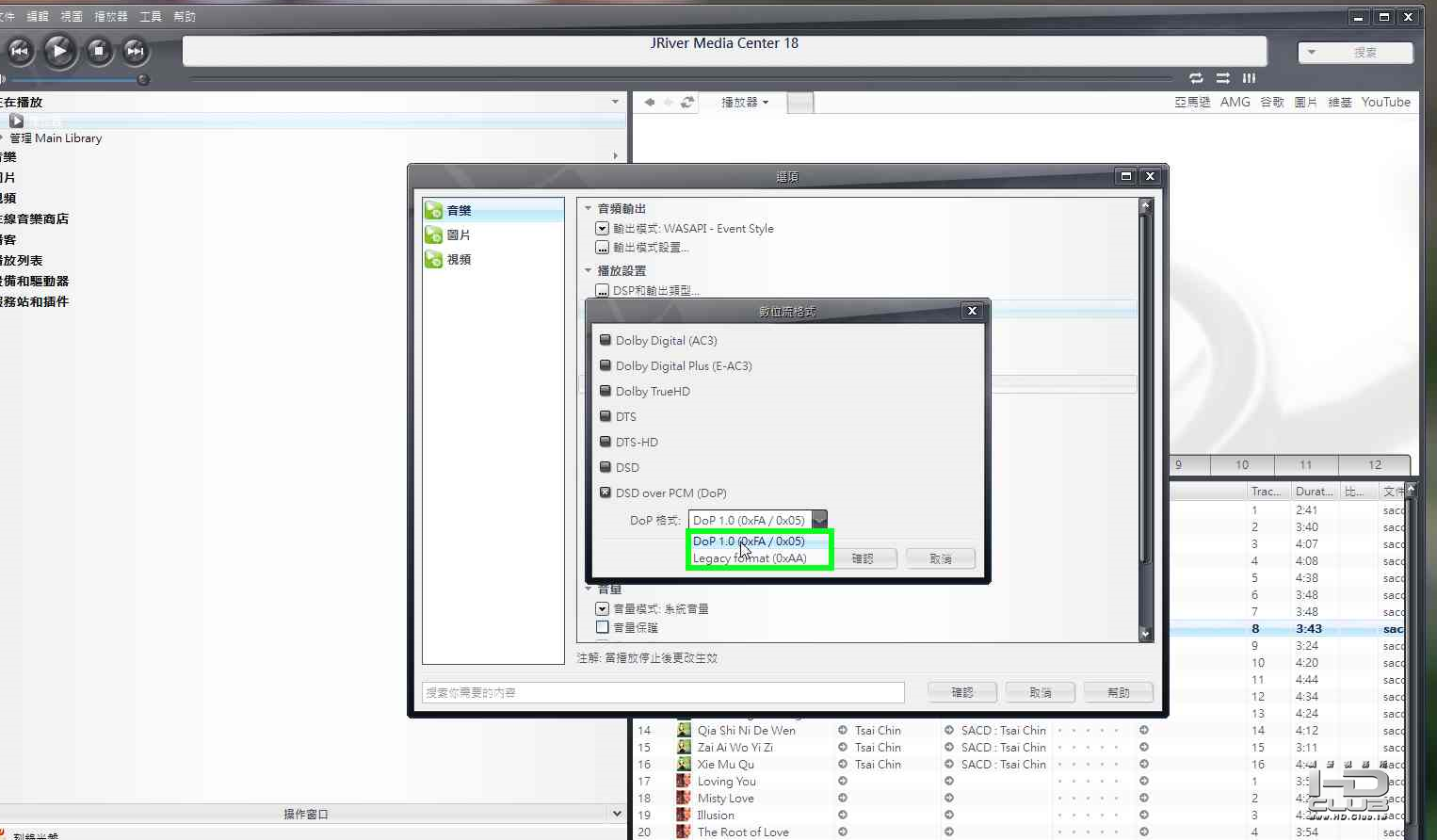

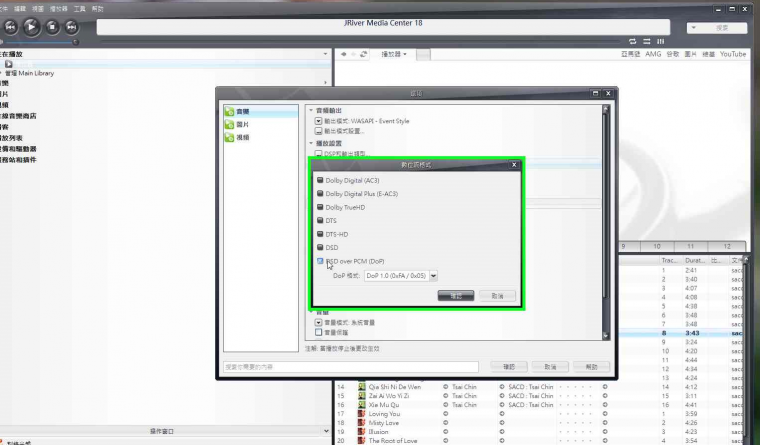

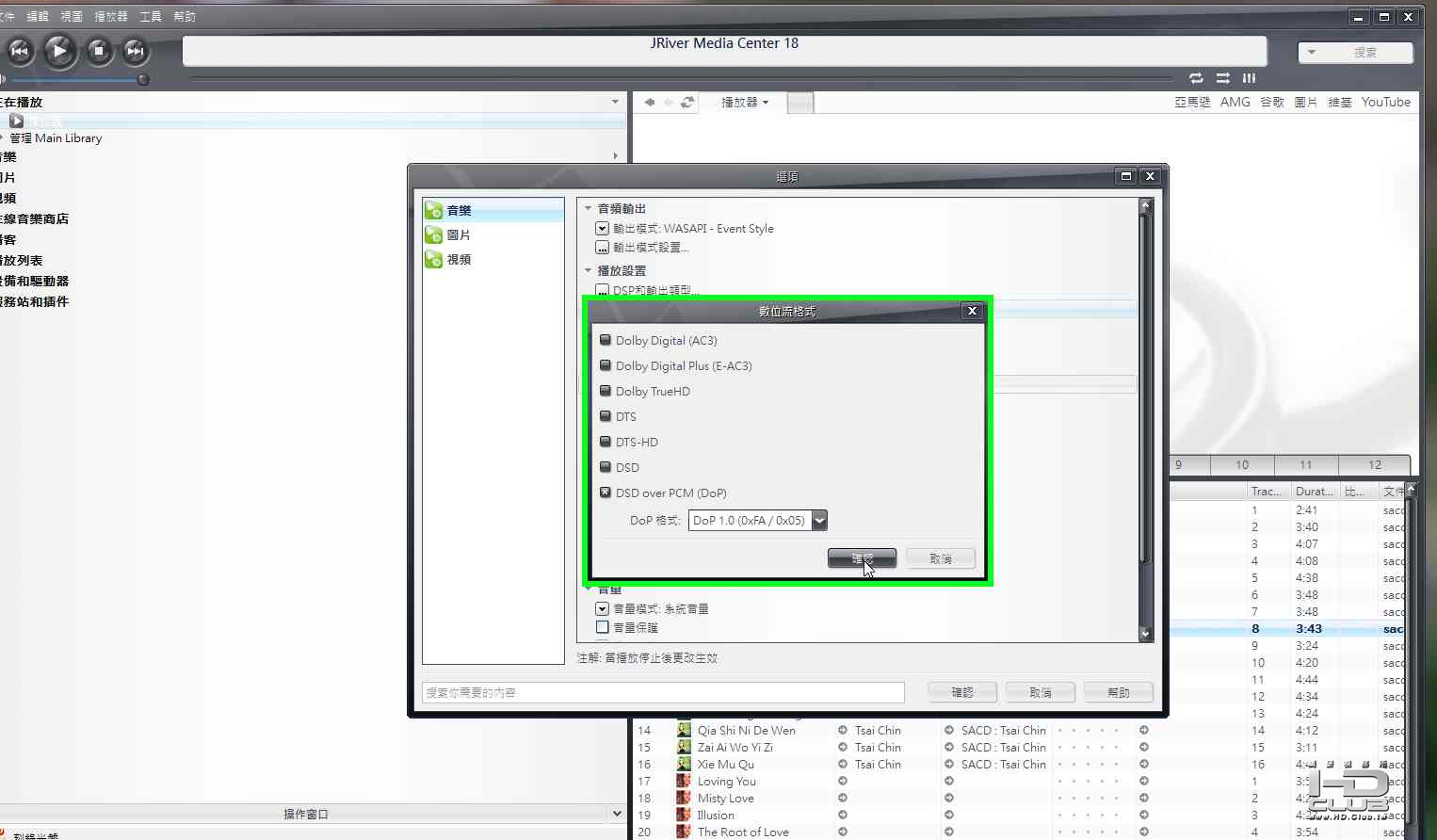

選擇"DSD OVER PCM

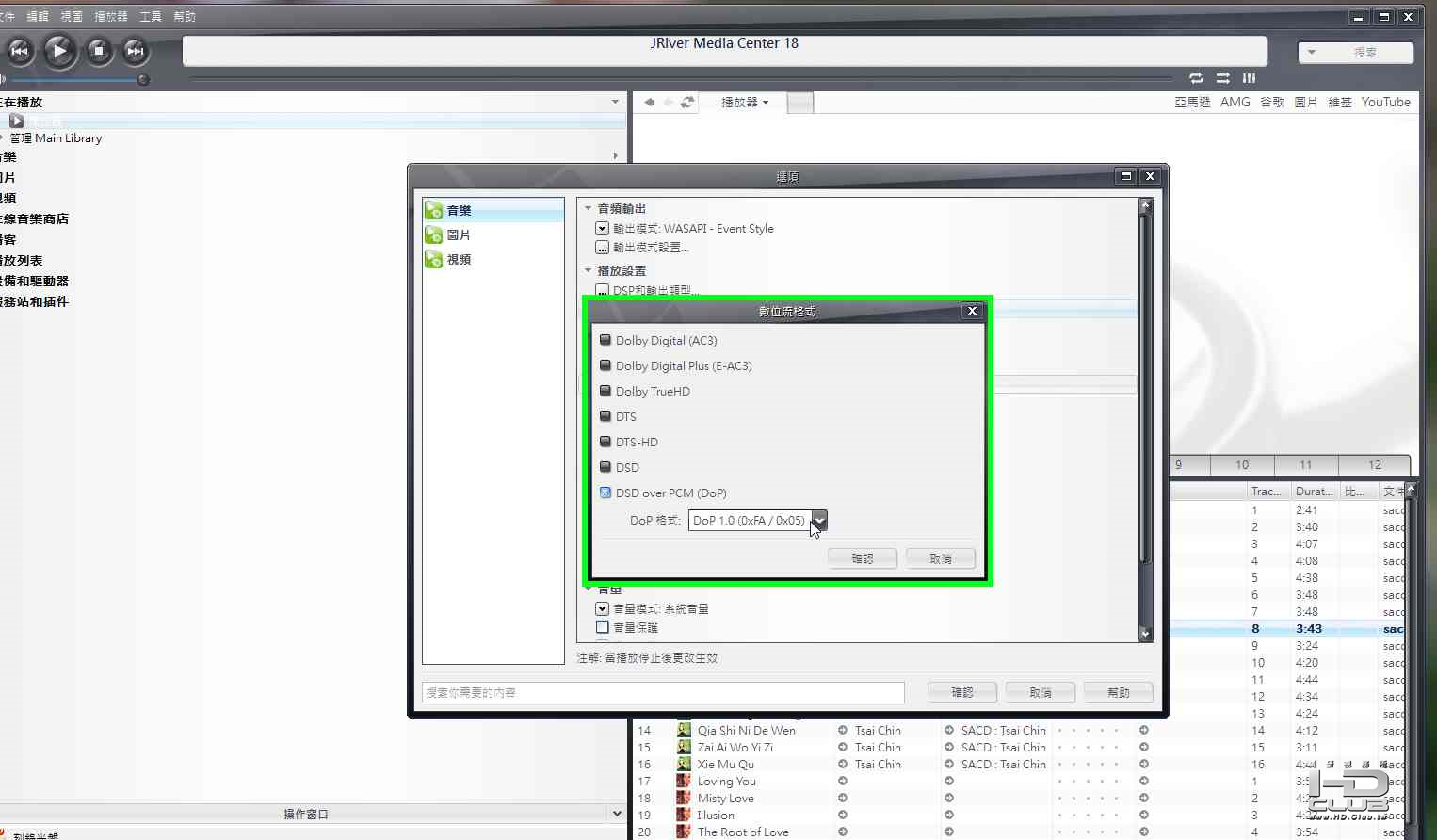

依照圖示選項選擇支援的通訊模式

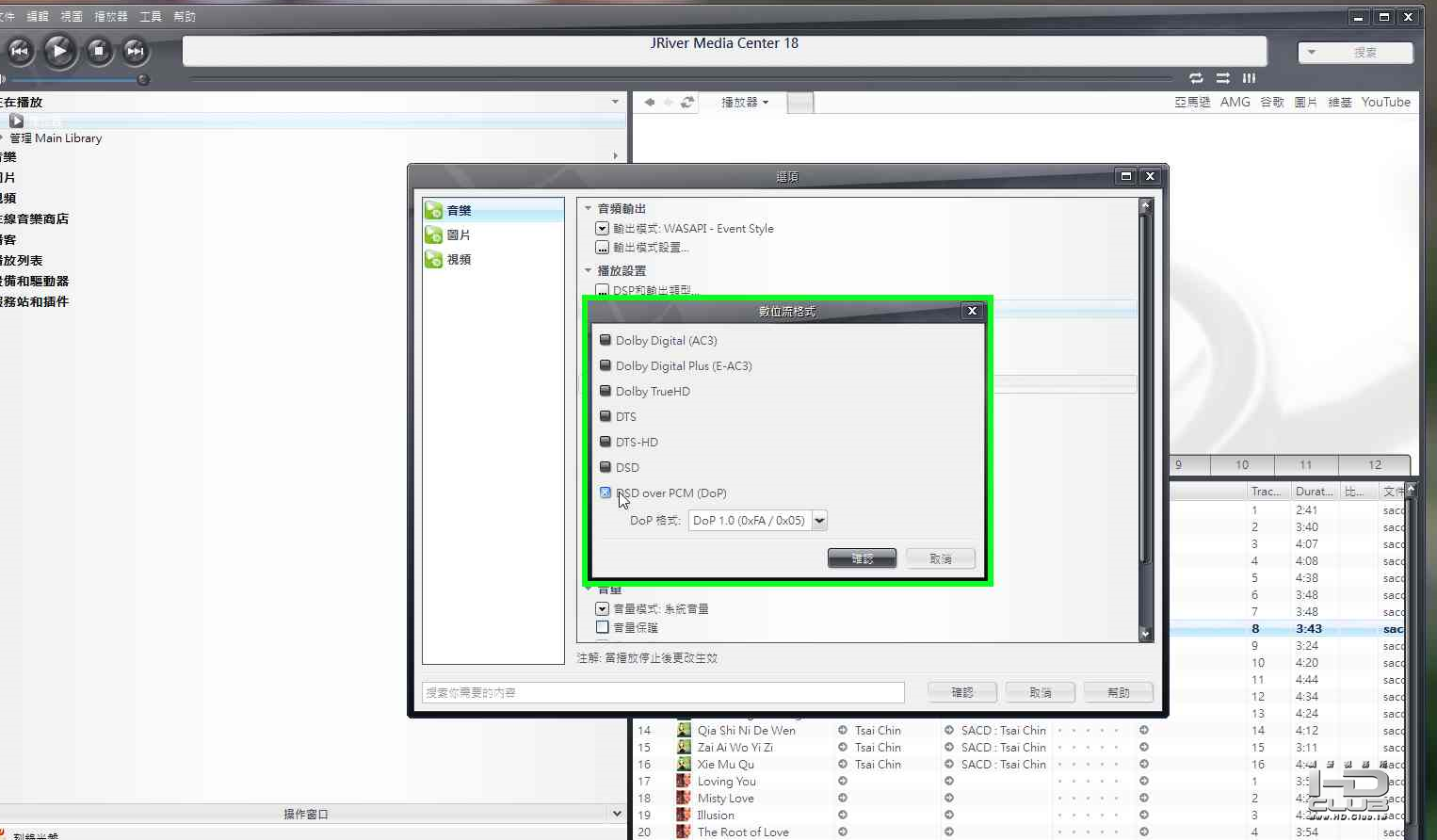

確認
最後儲存選擇並確認
FOOBAR2000設定稍微複雜一些,需要預先安裝一些附加元件

installing foobar2000,

先從官網下載最新版本主程式 foobar2000 website,

然後安裝下列附加元件:

  • ASIO support 2.1.2 或是更新的版本

並更新或安裝下列附加元件

從這裡 [link]取得下列元件的更新

  • foo_input_sacd
  • foo_dsd_asio

然後解壓縮並安裝ASIOProxyInstall-x.x.x (執行檔).

安裝完成之後,設定如下:









 樓主| 發表於 2013-5-2 18:54:30 | 顯示全部樓層

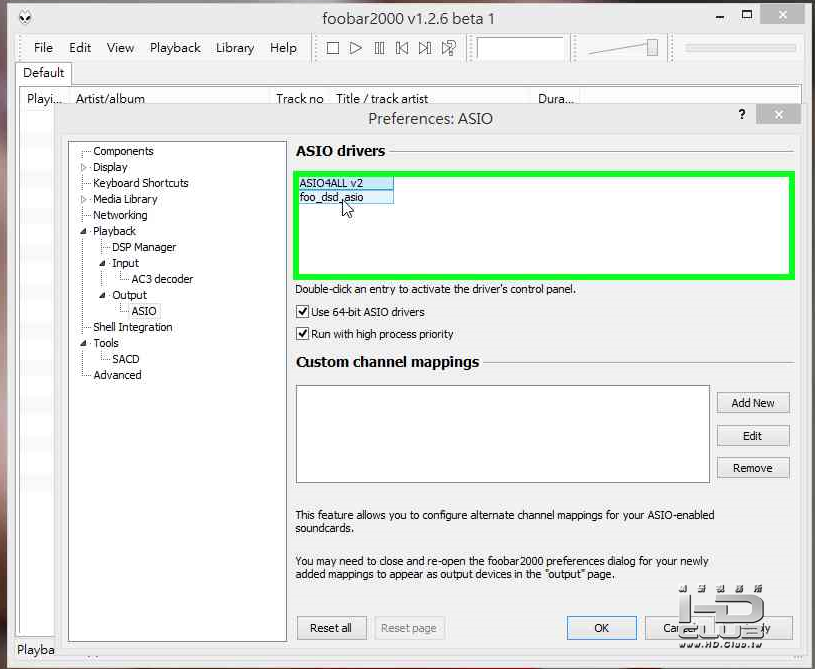

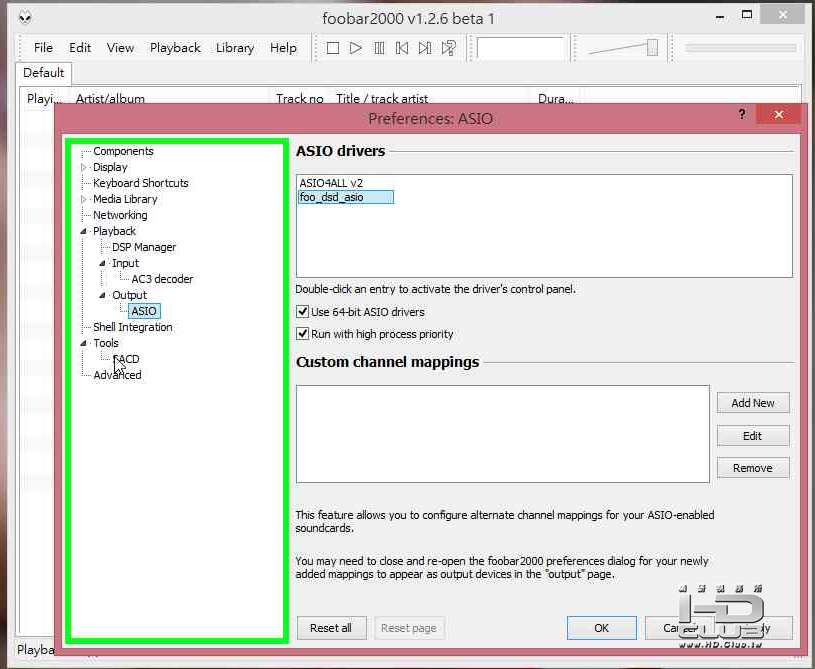

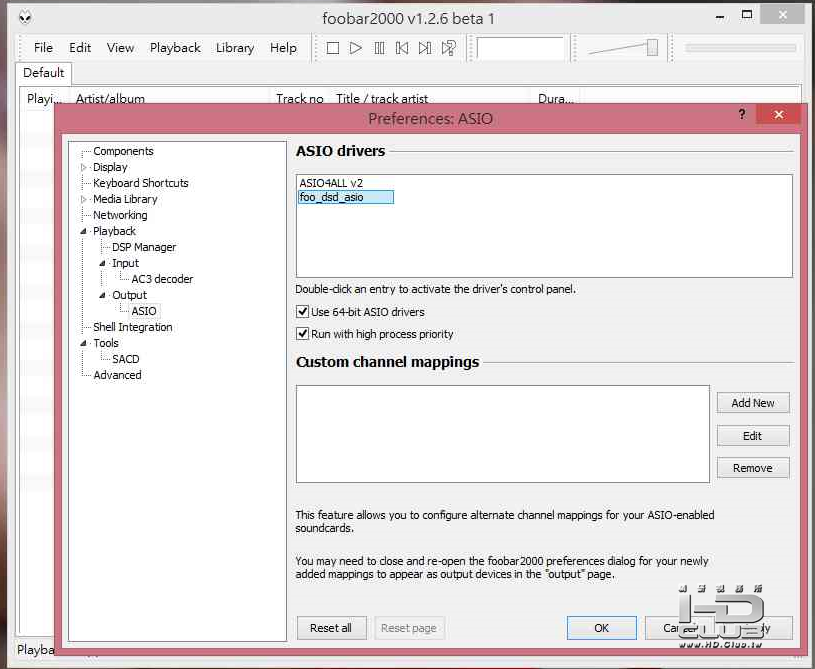

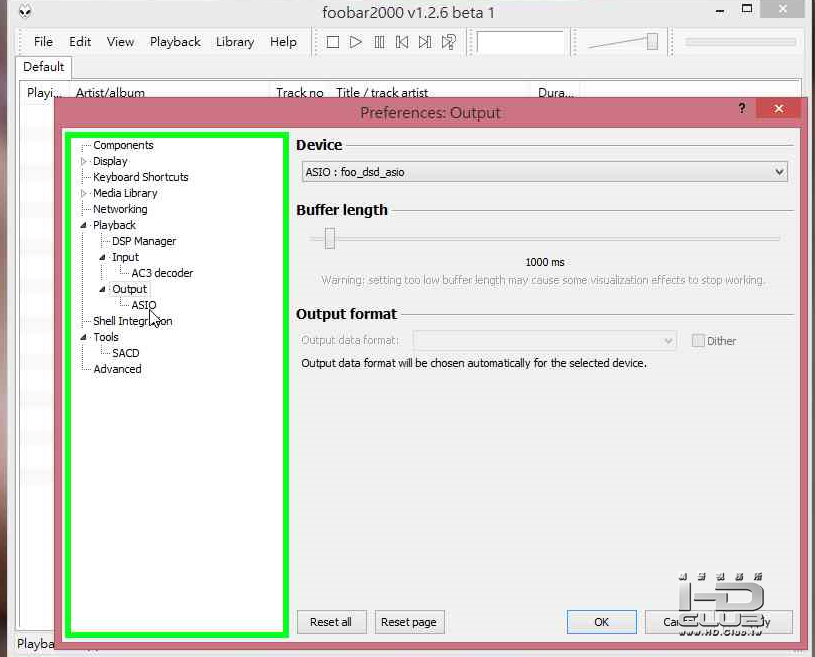

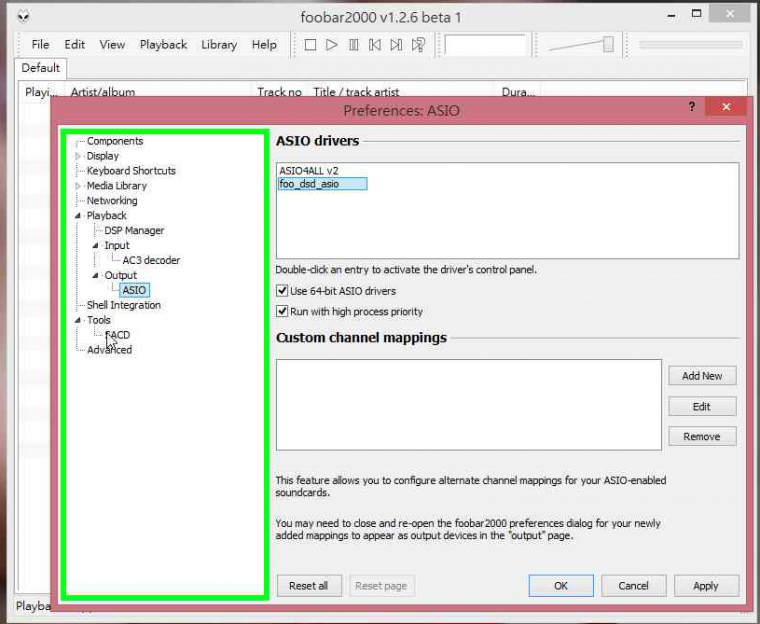

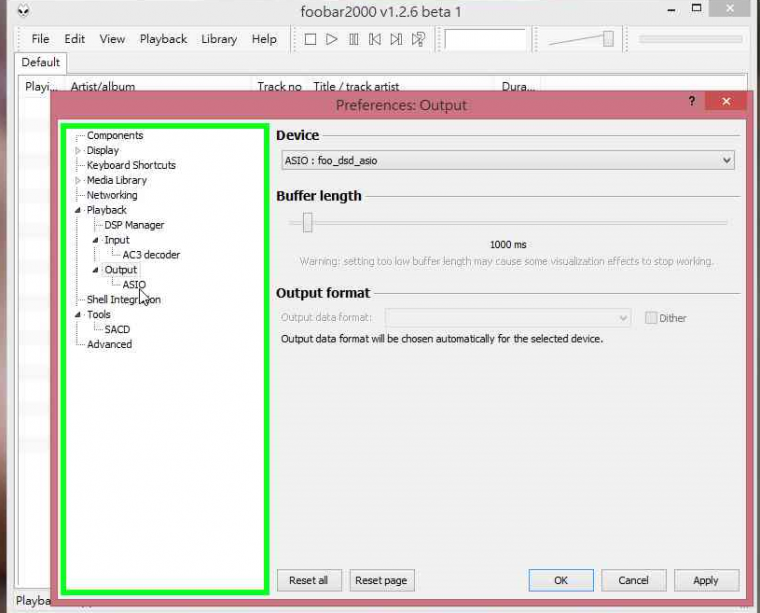

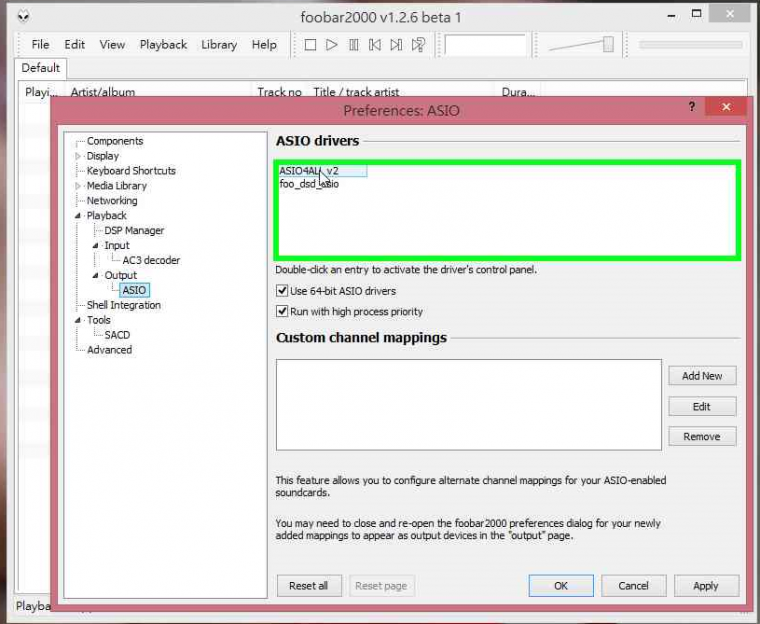

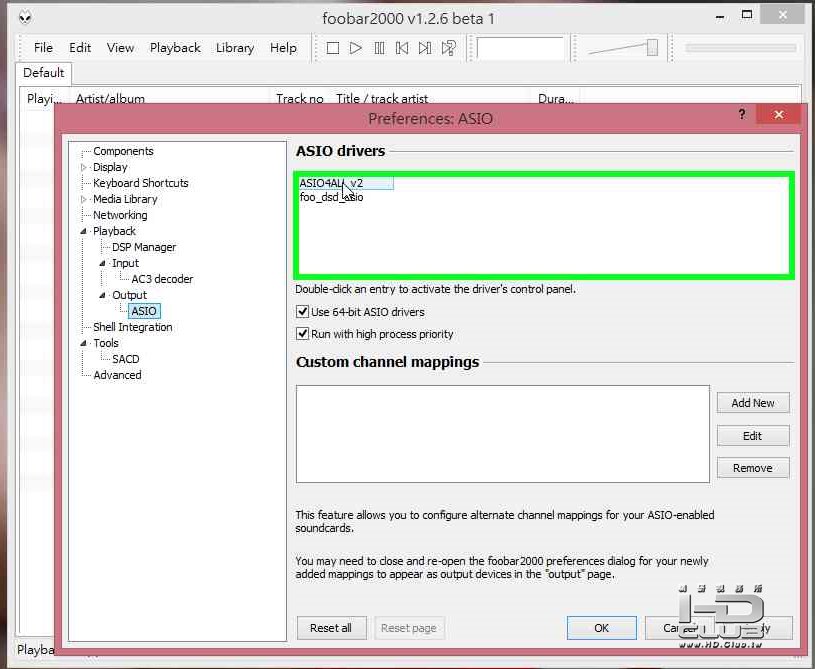

上述元件都安裝完成之後,在進階設定選擇輸出選項選擇:ASIO:FOO_DSD_ASIO,然後進入ASIO
左鍵點擊兩次

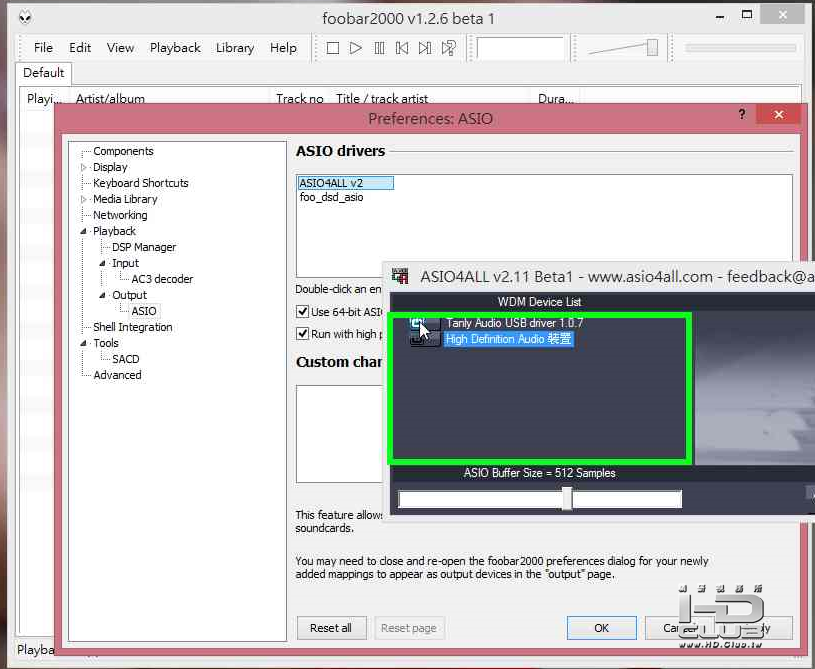

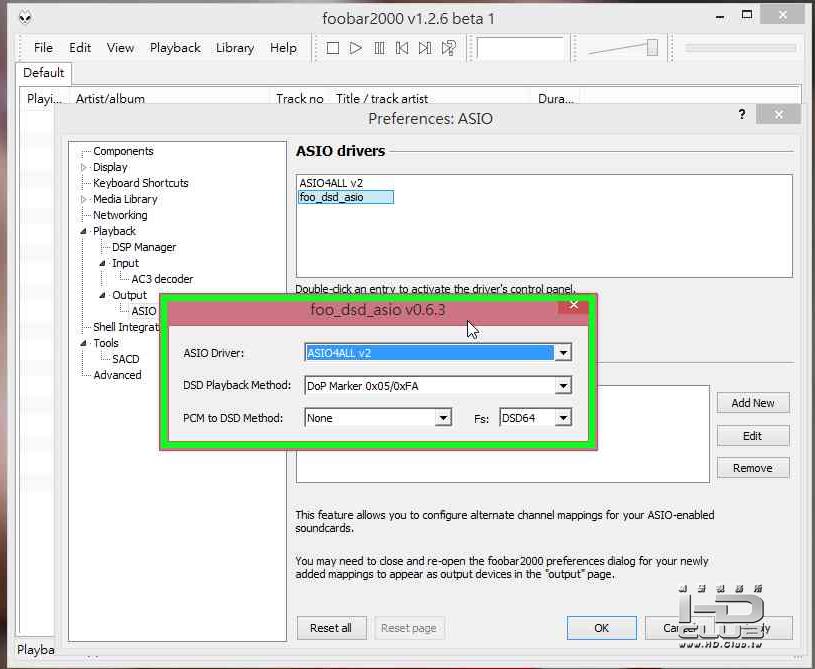

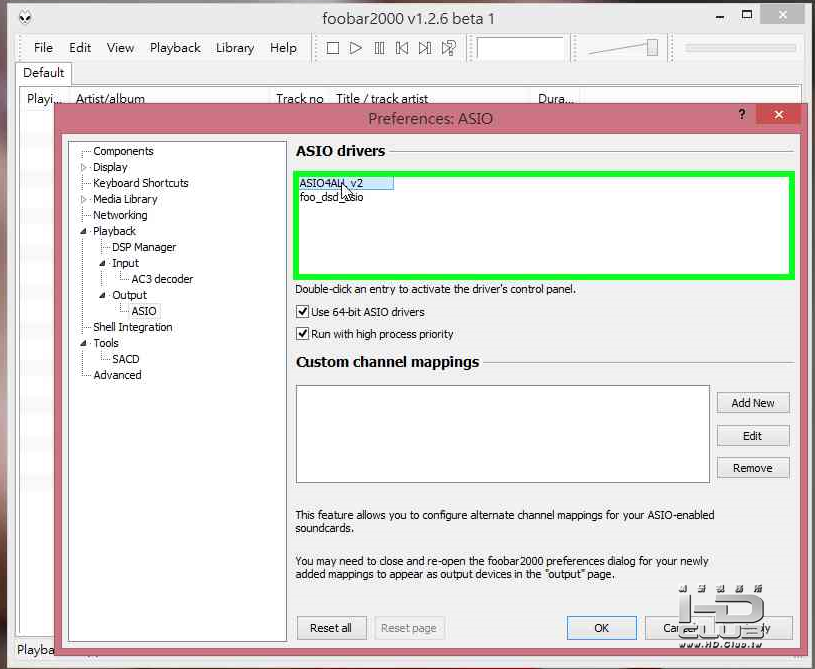

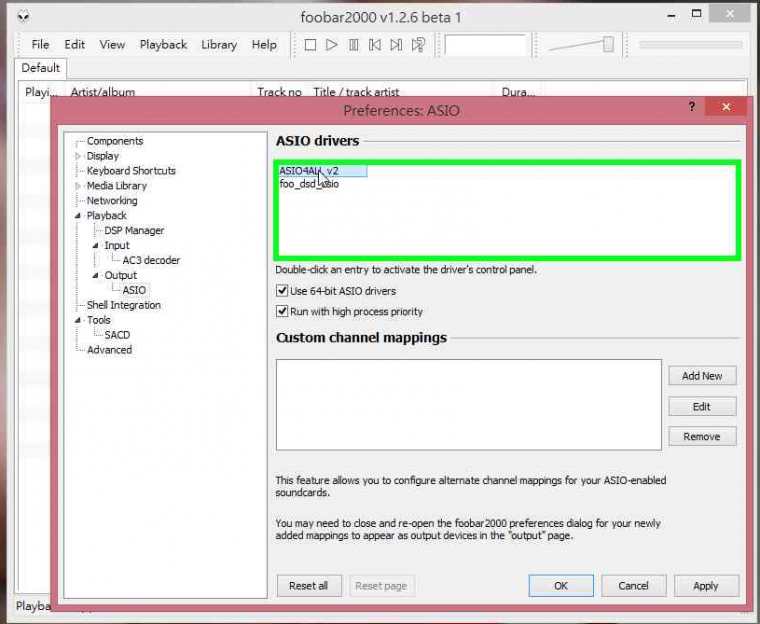

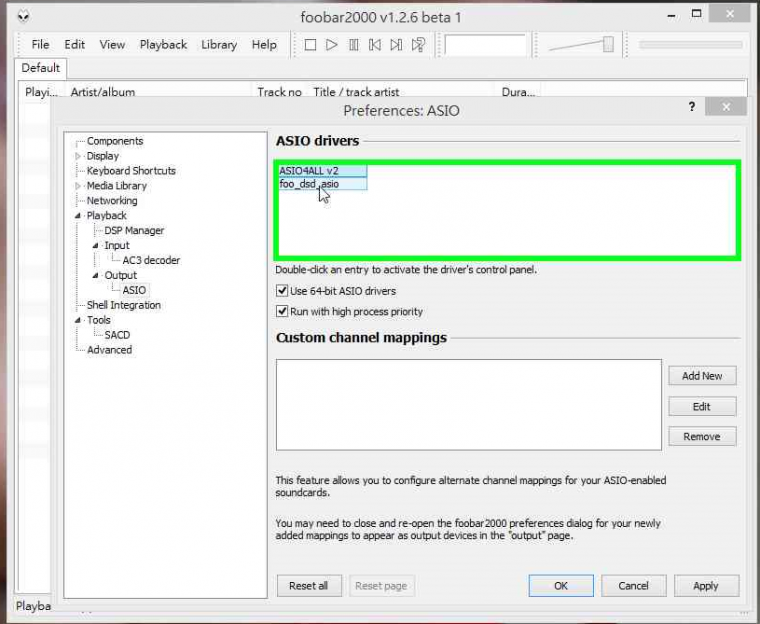

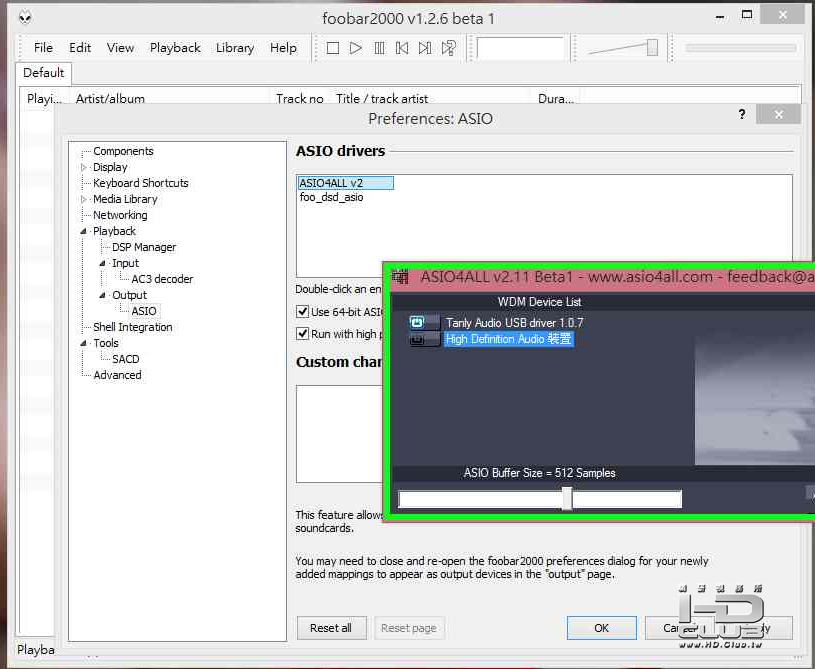

出現視窗將USB子卡開啟如下圖所示:

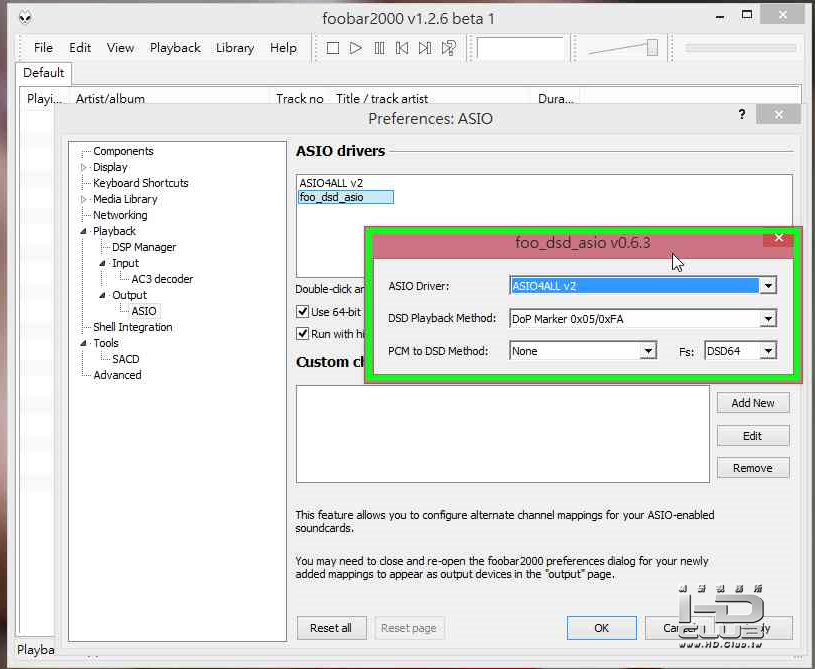

接著點擊兩次另外一個元件:FOO_DSD_ASIO

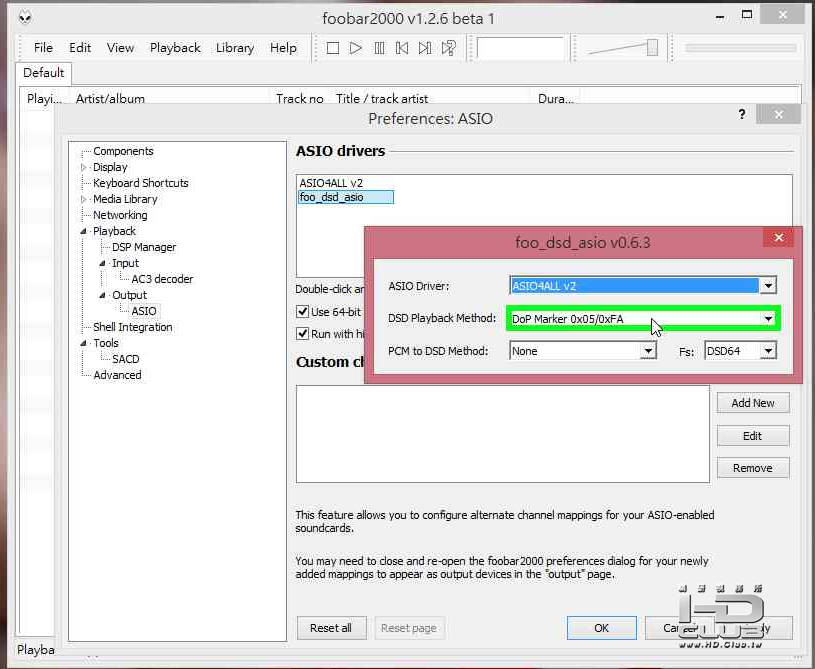

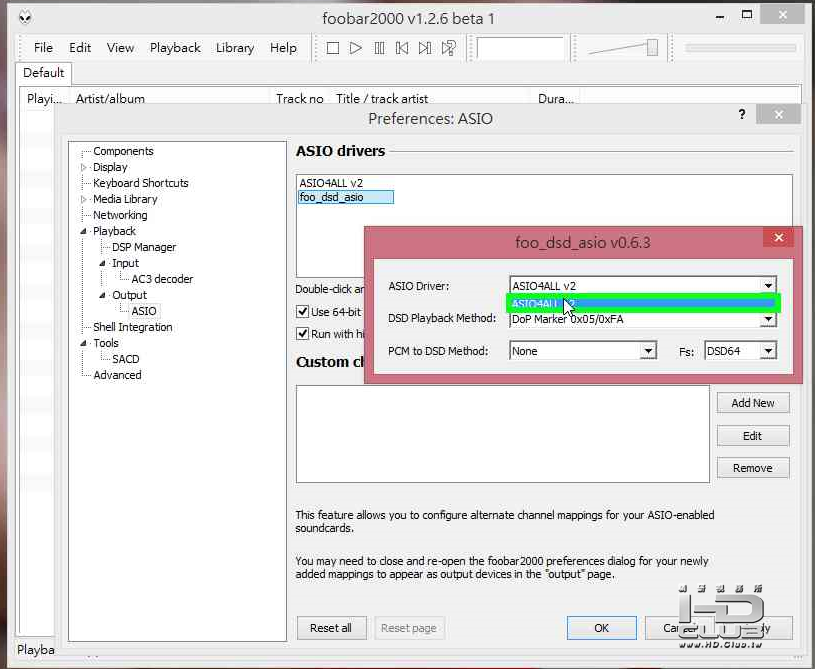

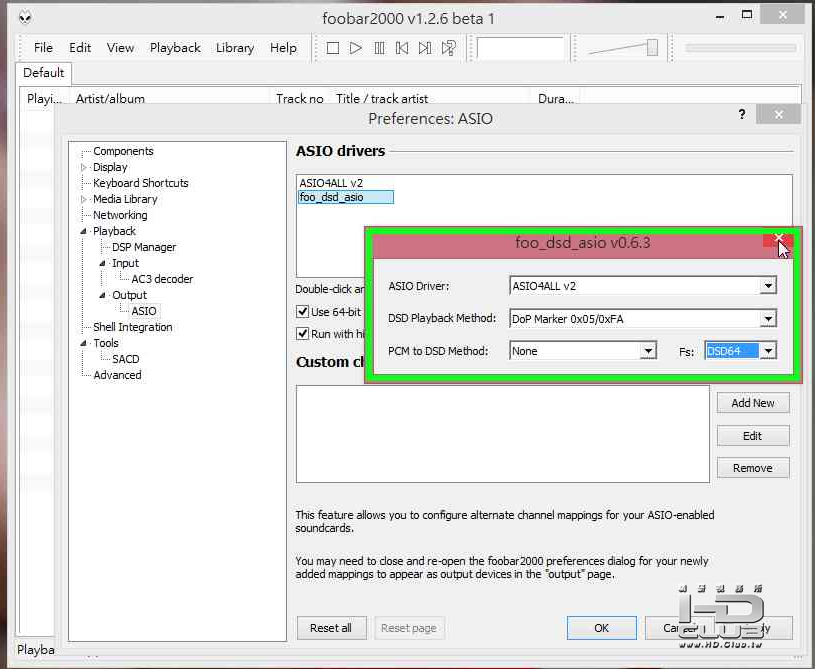

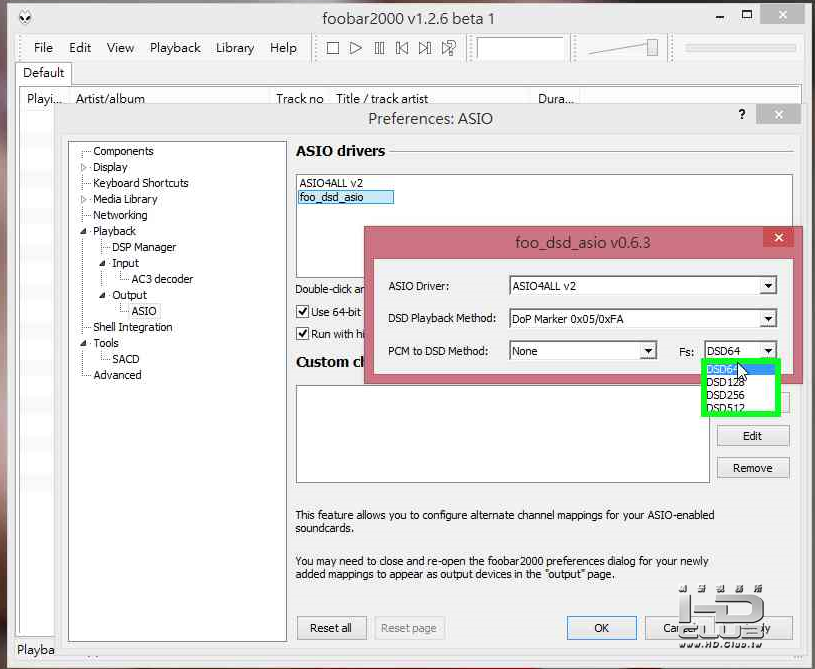

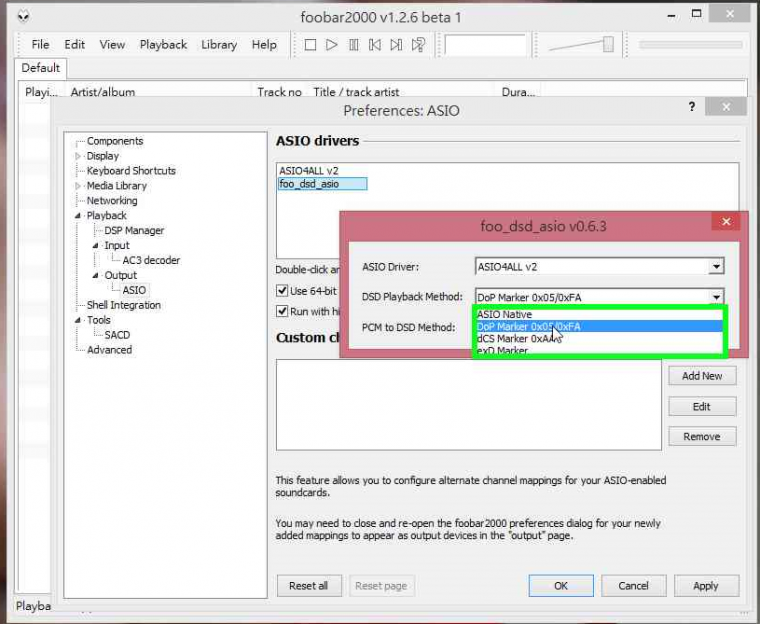

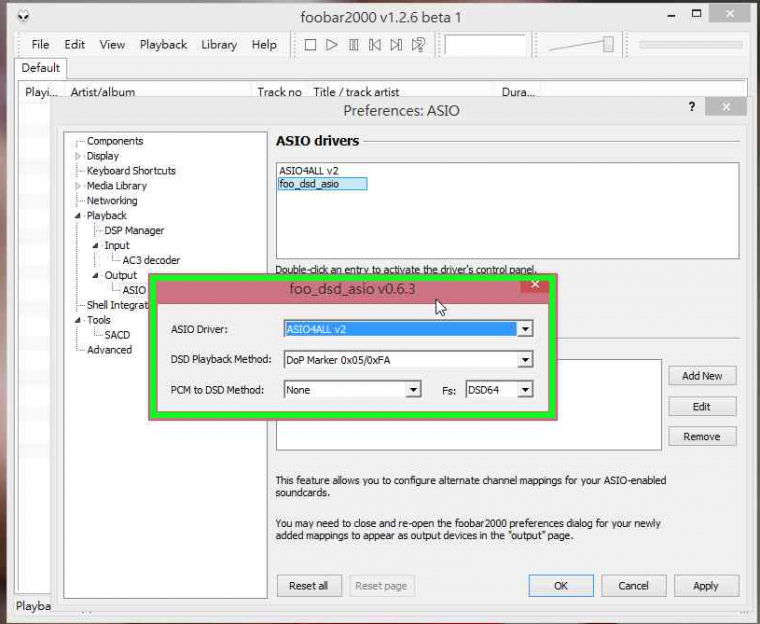

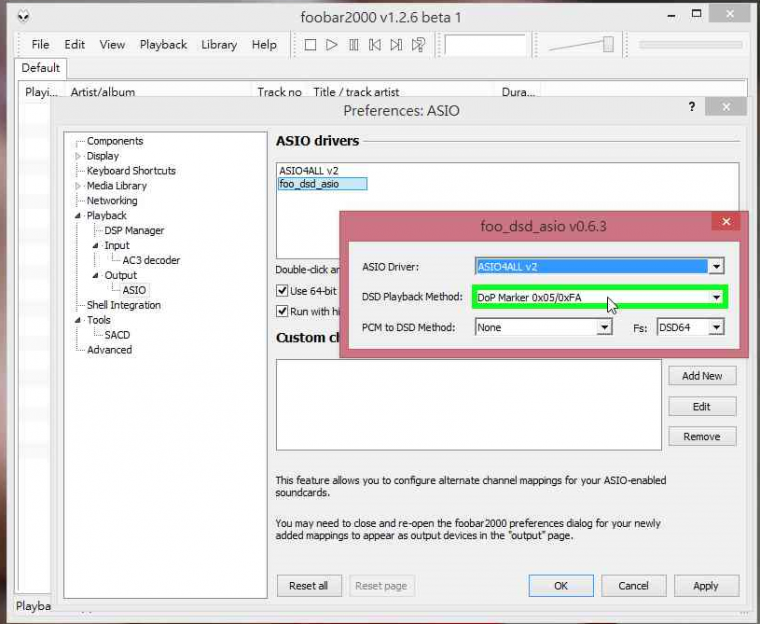

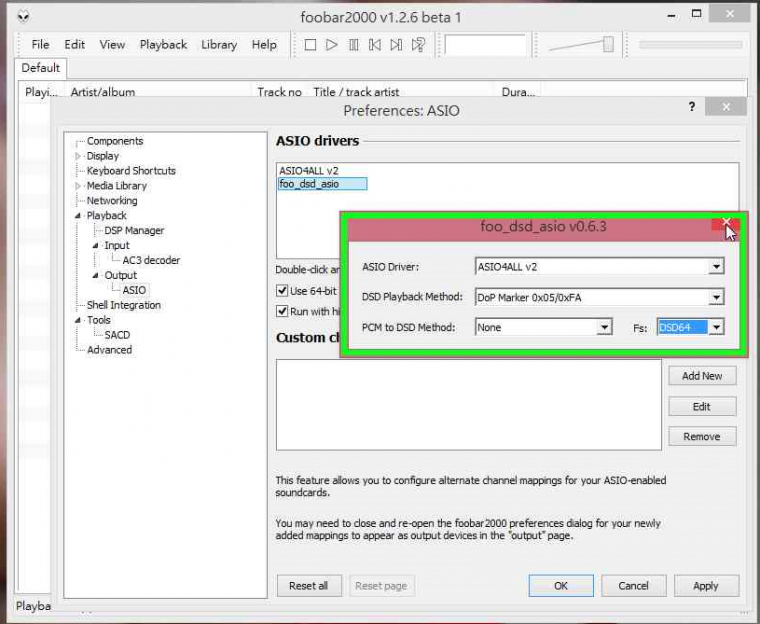

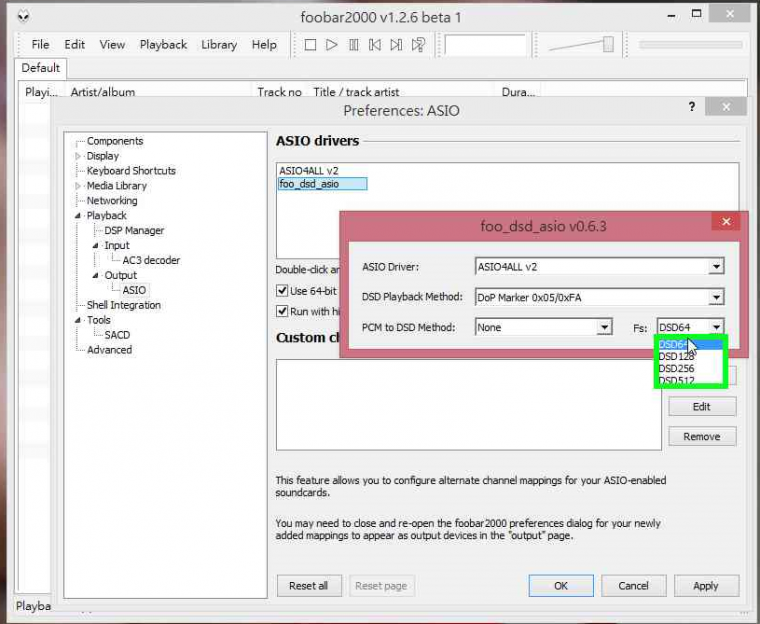

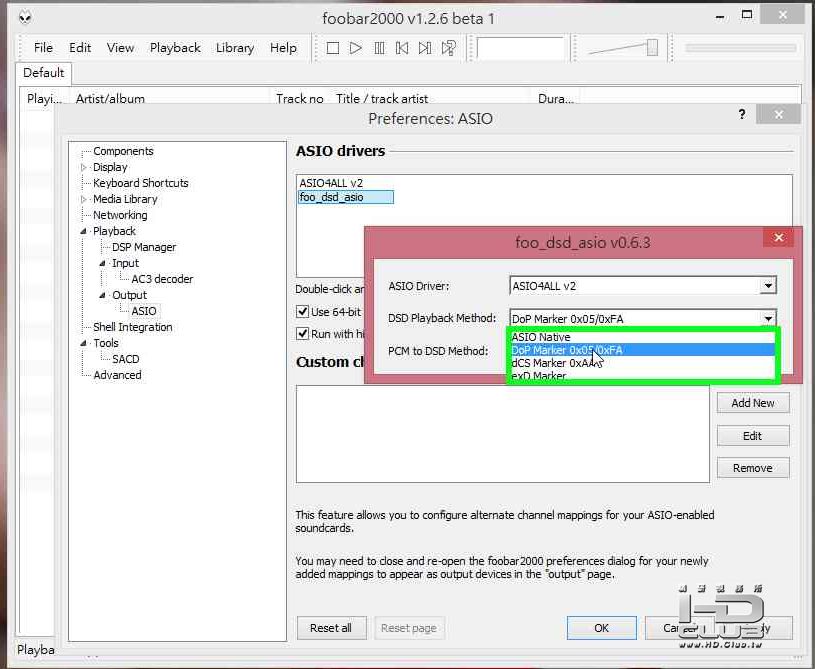

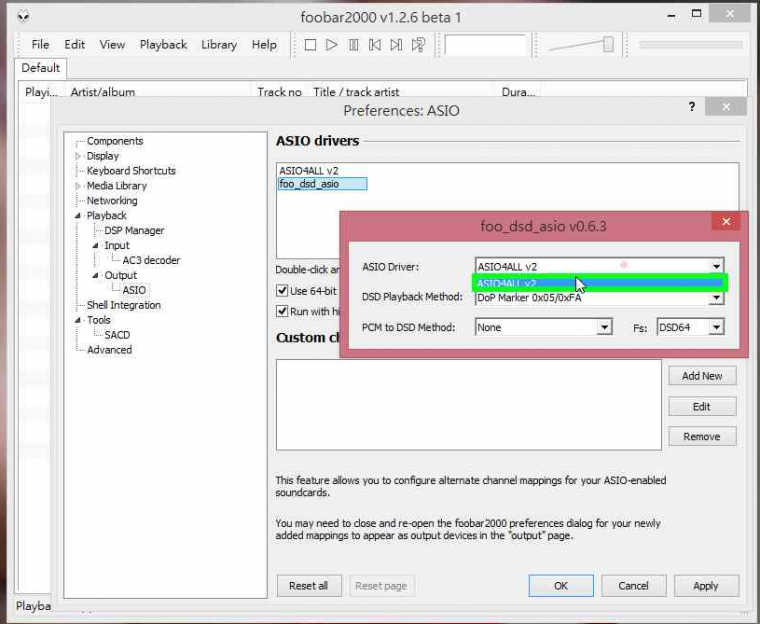

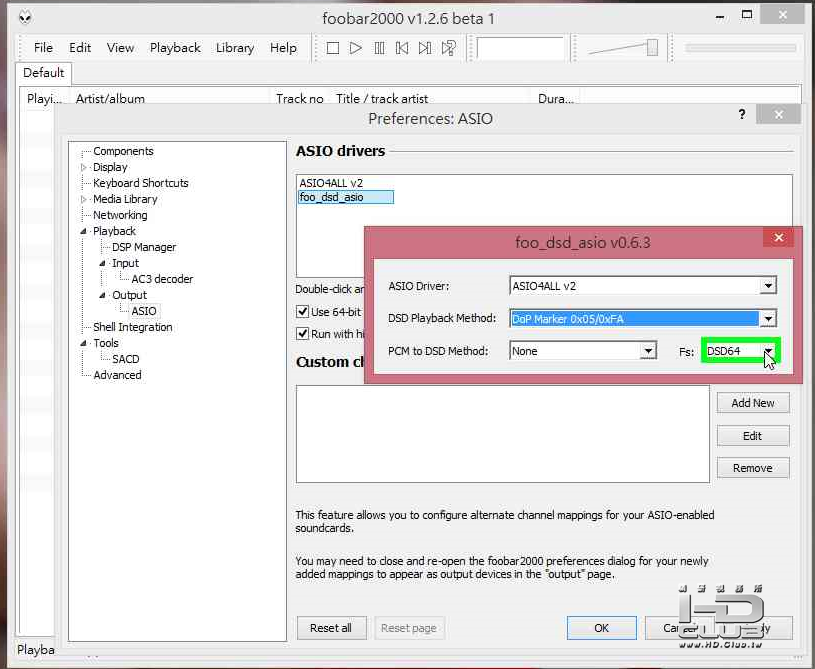

出現下列視窗並依照下列圖是選項進行設置各項參數

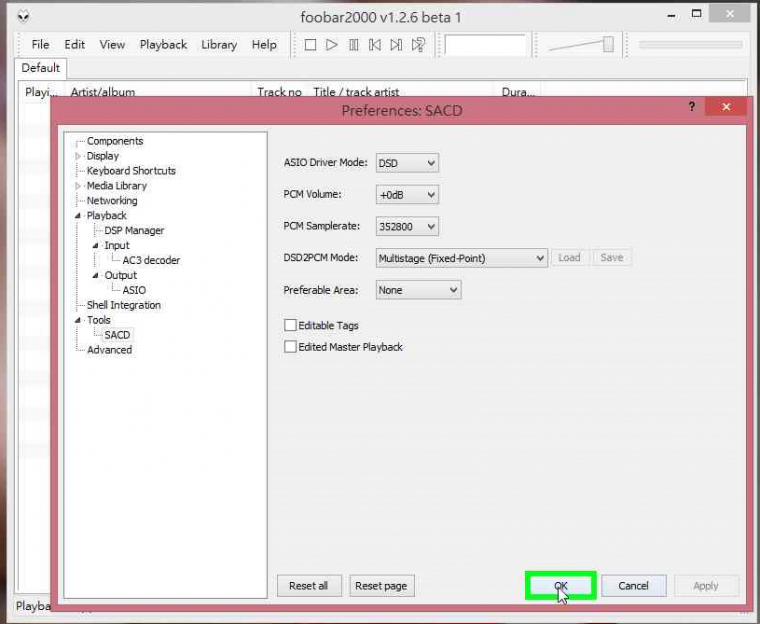

最後記得確認並存檔,接著進入DSD輸出設置

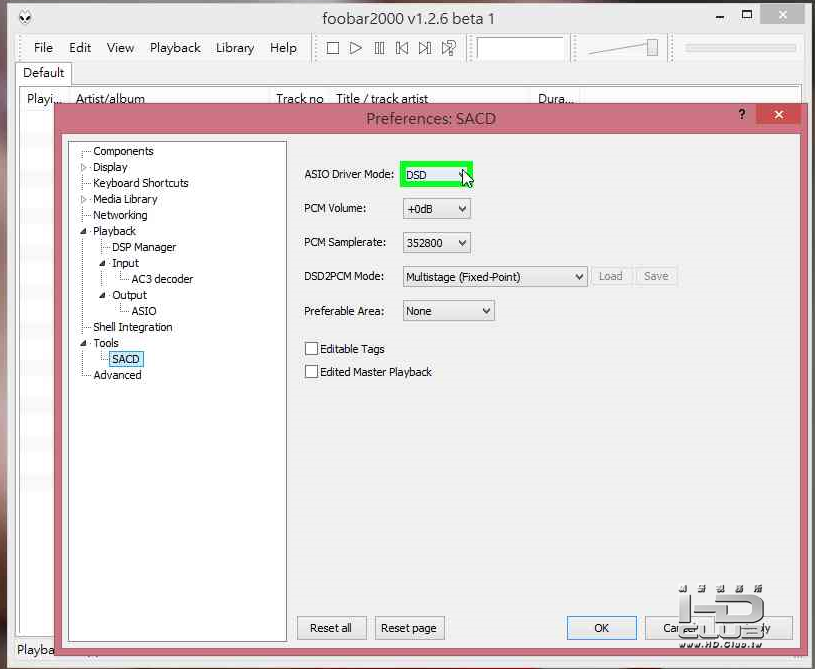

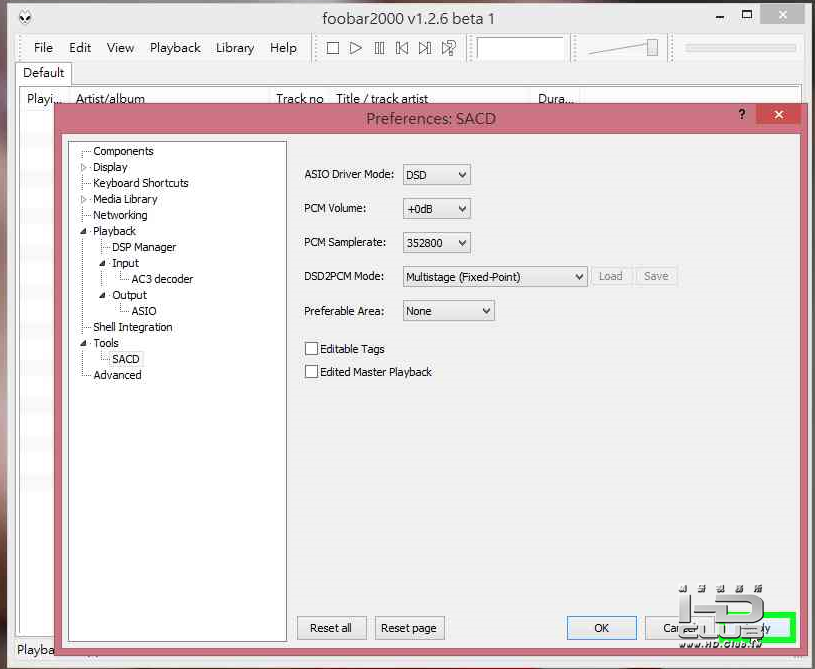

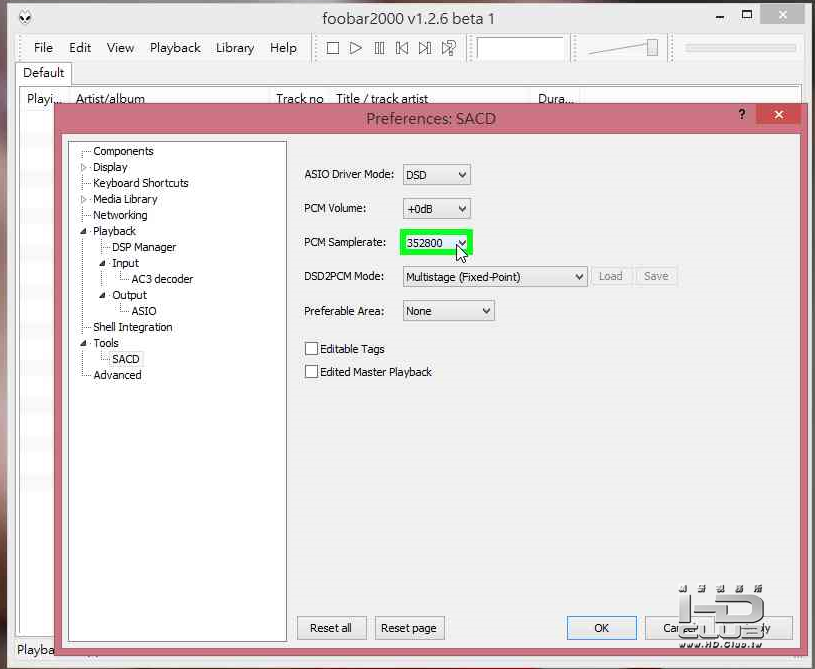

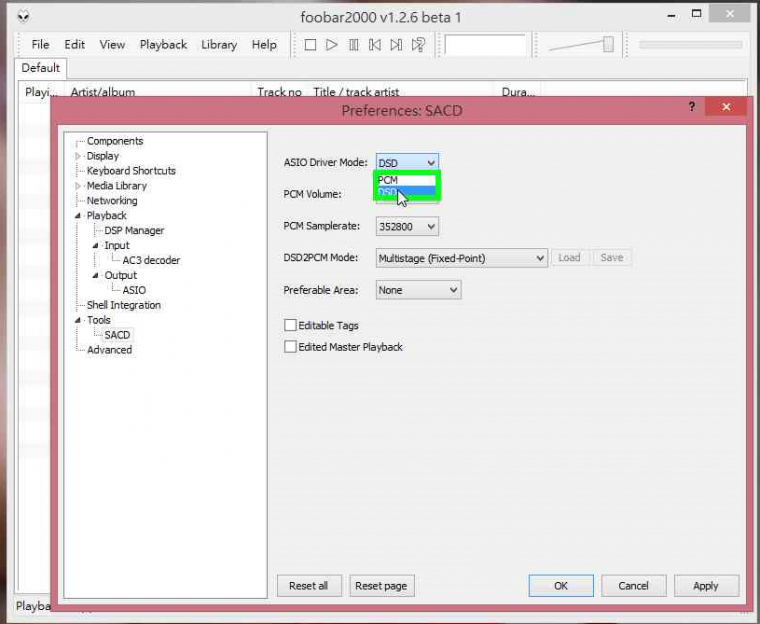

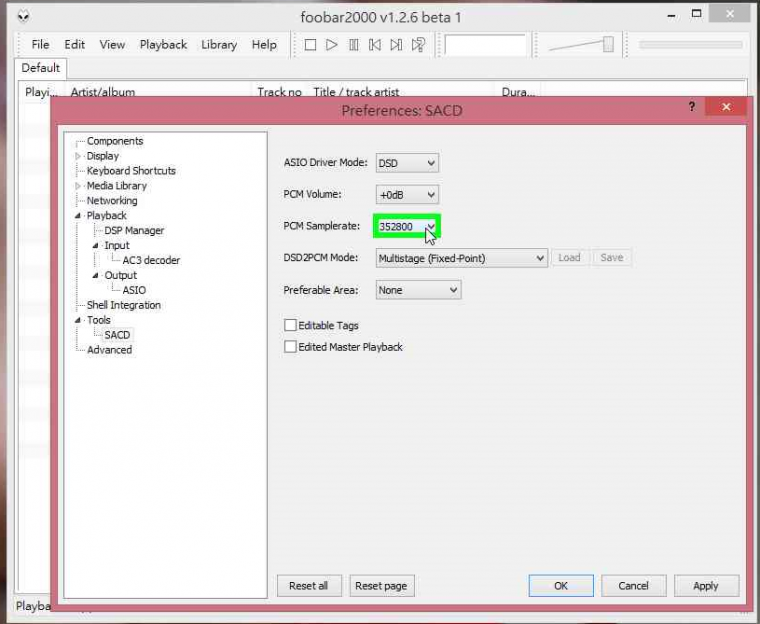

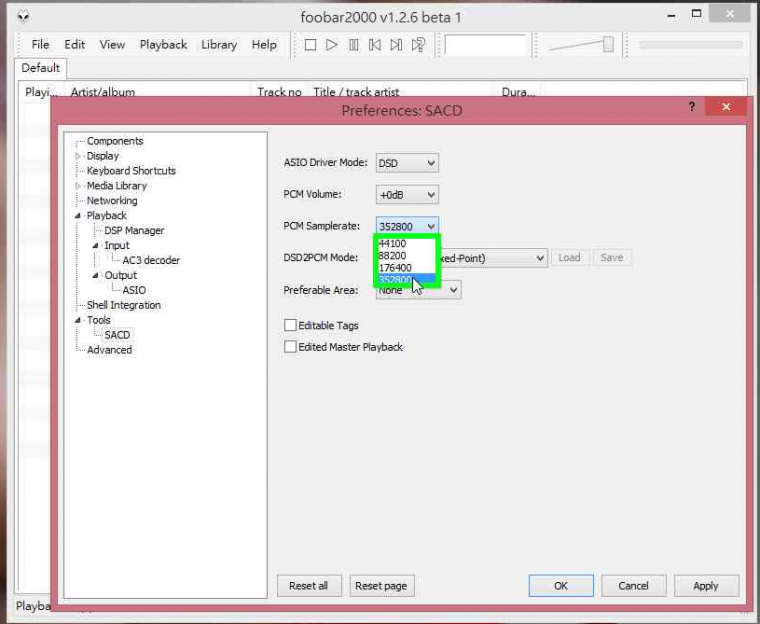

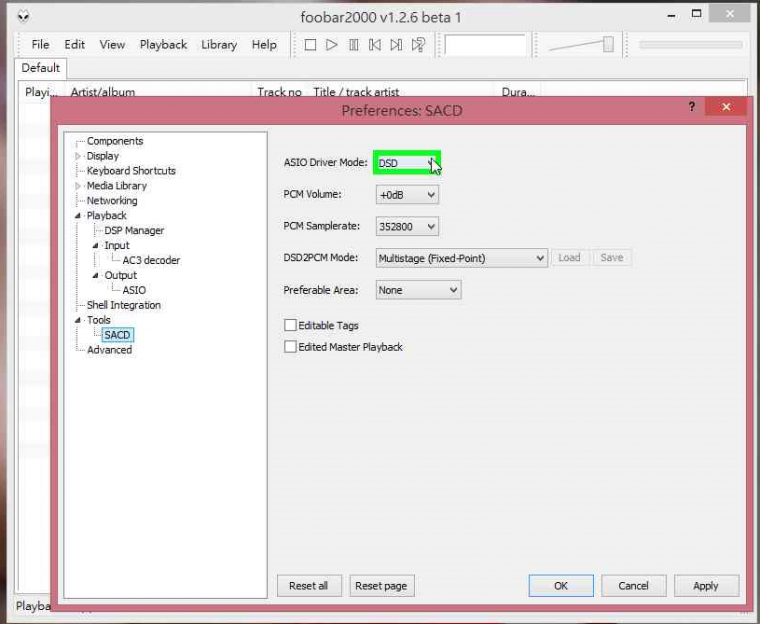

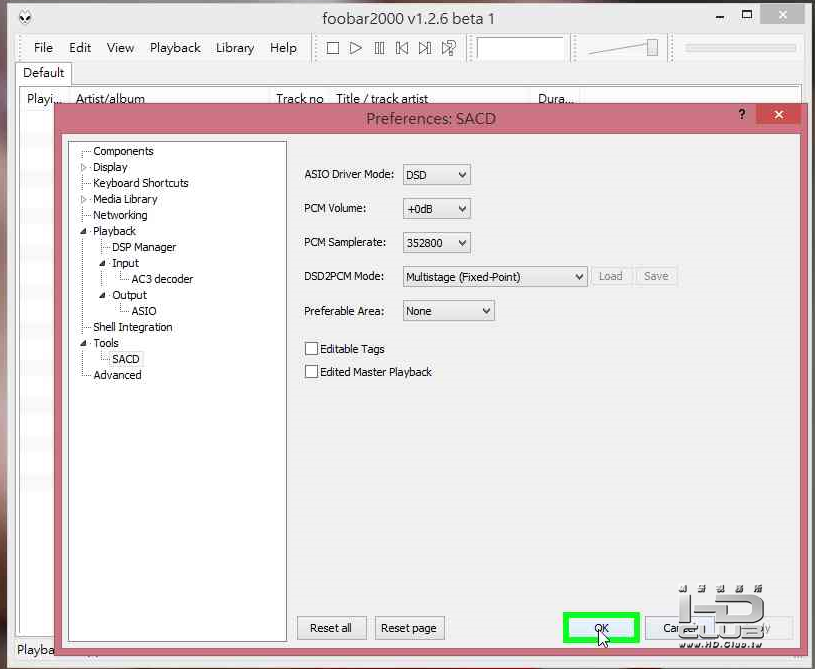

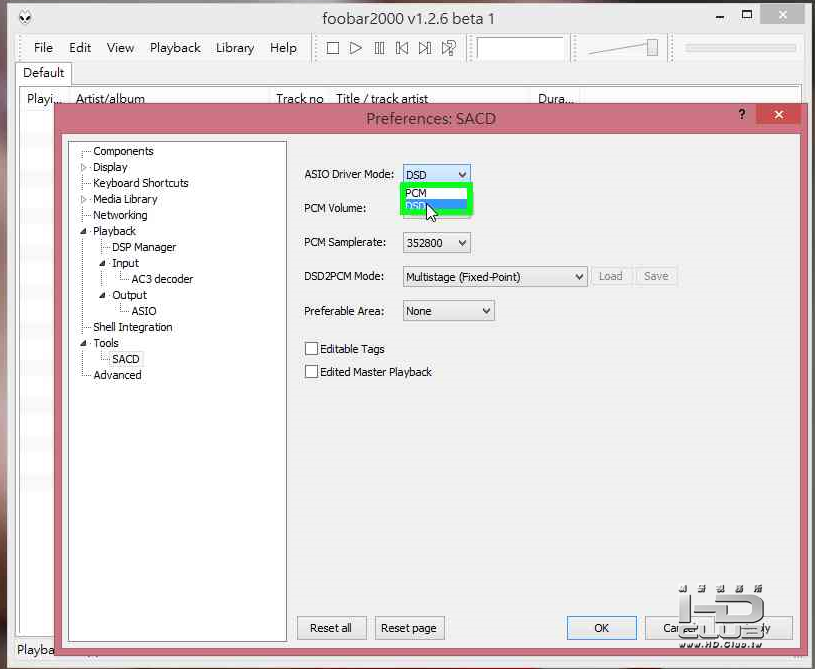

選擇"DSD"輸出並將輸出設置為"35200"

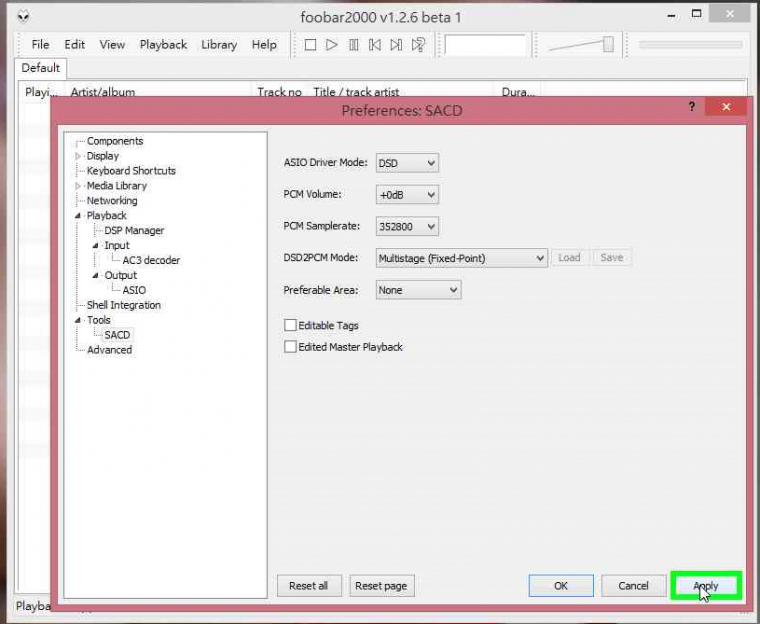

最後記得存檔並開始開啟SACD或是其他"DSD"內容之音樂檔案,
開始PCHI輸出吧。




評分

參與人數 1名聲 +50 精幣 +50 收起 理由
LJL + 50 + 50 精品文章

查看全部評分

回覆 支持 反對

使用道具 檢舉


發表於 2013-5-2 20:55:55 | 顯示全部樓層
本文章最後由 sunnyjenny 於 2013-5-2 21:12 編輯

哇................
好細的規定。
相較於foobar,river media player簡單多了。
請問千千靜聽不能設定嗎?
剛才看到dsd好像叫直接數字流,寫了很多,我是看不懂。
我也是都只用電腦來欣賞使用各種影.音。
但我都不懂如何細膩使用各種軟體享受。
dsd是什麼大表現差別嗎?pchi是什麼?
但是river media player我有。
第一重點是要買音效卡嗎?
usb要多大容量的嗎?有特殊規格需求嗎?我有8g.  16g....32g...基本款容量的隨身碟。
我是wins 7 64位元的,華碩主機板,你會建議哪種音效卡嗎?
然後照你的圖文並茂介紹下,一步一步完成的話,就行了嗎?謝謝。






回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2013-5-2 22:29:58 | 顯示全部樓層

上述電腦播放DSD數位流到解碼器的條件如下:

1.可接收DSD OVER PCM的數位流的USB 硬體設備或音效子卡。
2.可解碼DSD數位流的DAC解碼器 。
DSD:
Direct Stream Digital
維基百科,自由的百科全書



DSD和PCM的比較
Direct Stream Digital(DSD)是一項屬於Sony和飛利浦的專利,利用脈衝密度調變(pulse-density modulation)編碼將音頻訊號儲存在數位媒體上的科技,這項技術的應用對象是SACD。
訊號本身以Delta-Sigma調變後的數位音訊儲存,連續單一個位元的序列以64倍於CD取樣率(44.1 kHz)的頻率來取樣,即2.8224 MHz。藉由64倍過取樣(oversample)來達成noise shaping,把以往由於量化不精確的聲音訊號而造成的噪音和失真,減少至一個位元以內的誤差。可議的是,1-bit Sigma-Delta運算是否真的可能解決失真問題[1]。由於1-bit Sigma-Delta轉換的運作方式,以DSD編碼的聲音在低頻上有著比標準CD更好的解析度,然而在較高的頻域比CD差,因而它的保真性也較低。
在DSD或者PCM編碼方式之間的孰優孰劣之間有著許多爭議。University of Waterloo的教授Stanley Lipschitz和John Vanderkooy主張單位元的轉換器(如DSD所使用的)有高度失真的緣故,並不適合高階的音訊應用[1]。即使只有8-bit和四倍過取樣的PCM和noise shaping,加上適當的dithering,僅有DSD一半資料量,在底噪和頻率響應上也比DSD來得好。但是在2002年,飛利浦發佈了一篇論文反駁這樣的說法[2]。James Angus教授在Audio Engineering Society發表會上具細節地反駁Lipschitz和Vanderkooy的論文[3]。Lipschitz等人對此也做了回應[4]。
實用的DSD轉換器領域是由Ed Meitner開闢的,他是奧地利EMM Labs的工程師和老闆。而商業化的DSD技術則由Sony和飛利浦開發,標準的CD規格也是由他們所開發的。而飛利浦的DSD部門則在2005年轉移至Sonic Studio, LLC,做持續的設計和開發。
DSD技術在視訊方面或許有著相同的潛力。Laserdisc光碟就是使用脈衝寬度調變(pulse-width modulation)編碼的架構,解碼方式和DSD相同。


登錄/註冊後可看大圖


回覆 支持 反對

使用道具 檢舉


發表於 2013-5-2 22:34:21 | 顯示全部樓層
很詳細的解說
今日剛買 teac ud-501 dac 就時要玩 dsd

但我的sacd.iso 用foobar不能轉為diff
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2013-5-2 22:41:35 | 顯示全部樓層
關於DoP(DSD Over PCM)的說明

DoP open Standard
Method for transferring DSD Audio over PCM Frames Version 1.1
USB Audio2.0的特性規格中,對於多重聲音的定義,只有標準PCM一種格式。而對於一般的原生檔格式也定義成相容於各種格式的資料,其中包含聲音(audio)的格式。但很不幸的,對於DSD以及日漸普及的USB聲音解碼器則並沒有特定的格式定義。採用官方的USB規格以單向差模(single common)方式來傳輸DSD聲音的方式已經逐漸消失,唯一的契機是盡可能聯合許多製造商來共同參與制定出一種透過USB端子傳輸DSD檔案的方法。儘管這個方法的目標是針對USB設備的連結,但通常來說也可以適用於其他PCM基礎的連結方式如Firewire, AES/EBU以及S/PDIF...等。

1.動機
音樂播放軟體的製造商都想要儘量簡化他們為了支援USB連結傳輸聲音時所需要格式的種類,理想來說,只需要有一種格式就好,同樣的,硬體製造商也想要讓他們的硬體跟所有的播放平台都相容,當然,這只會發生在所有人都使用單一格式的時候。
如上所提及,USB Audio 已經支持 “原生資料”的格式,可以使用於DSD,這會跟其他聲音資料的傳輸途徑(包含PCM)有一個很清楚的分野。然而,最新版本的Apple作業系統 OS 10.7 所內附的USB驅動程式只支援PCM規格,除此之外,它的中央聲音處理引擎CoreAudio,,在OS內部也只支援PCM,所幸的是它對於取樣頻率並沒有限制 (較早的版本有一個支援原生檔案的模式,但已成歷史)。由於Apple作業系統的架構強迫聲音軟體的開發廠商使用CoreAudio來當成所有聲音相關的格式,因此在Mac平台上基本上只有一種格式存在:PCM。 即便可行,創造一個分開的途徑來傳輸DSD資料將會是一個浩大的工程。所以我們沒的選擇,只能使用PCM的路徑來傳輸DSD的聲音,藉由特別的旗標(header)或是檔頭(header),讓接受資料的硬體可以偵測到格式的改變,並且依此來切換他們的解碼裝置。

當使用Windows的平台時,會顯得稍微容易一些:Windows原生並沒有完全支援USB Audio 2.0的格式,它內建只支援到96kHz以及更低的PCM格式,它並沒有內建驅動程式支援較高的取樣格式,所以很明確的不論是標準PCM或是DSD,在Windows平台上一開始就需要客製化驅動程式。幸運的是第三世界的軟體發展廠商(比如Steinberg Audio) 早就於多年前參與並且開發好驅動程式 (稱為 ASIO),支援 PCM 以及 DSD 的格式,並且沒有取樣頻率或是字元長度的限制。ASIO格式已經愈來愈普及,並且許多軟體開發商也都支持,ASIO並不是是一個硬體的驅動程式,但是它媒介於聲音播放以及硬體驅動程式之間,每一個硬體的製造商仍然需要開發客製化的硬體驅動程式,但是ASIO則創造了一個所有應用軟體的共同介面標準。

2. 解決方案
如上所述,Windows婆台基本上透過了ASIO驅動程式提供了解決方案,而原生資料的規格可以透過USB Audio 2.0的格式支持,這雖然不是DSD透過USB傳輸的理想途徑,但至少是安全而直接的。

因為Apple OS 只容許PCM的傳輸途徑,因此我們必須尋找一個方法把DSD的聲音資料放進PCM的架構中,然後透過內建的USB驅動程式來傳送。DSD具有1 位元的取樣大小以及2.8224MHz的取樣頻率,換言之,它的資料量有2.8224Mbits/sec,這相當於是16 位元 PCM格式於176.4kHz取樣頻率下的資料量,為了要明確的在PCM的串流資訊中辨識出何時是DSD或是何時是PCM的資料,我們需要額外的位元,PCM比較高的規格是24位元/176.4kHz,這給予我們8個位元來當做辨識的標記,這感覺有點太多了,因為8位元有256種狀態可以標示,而我們其實只需要分別兩個狀態(DSD & PCM),但我們會看到這些多餘的部份如何派上用場,以下是我們如何在每個音軌的每個取樣中使用24位元:


登錄/註冊後可看大圖
8個最顯著的位元用來當做 DSD的標記,其餘跟隨的則是取樣資料從0x05 到 0xFA。 每一個音軌內的取樣都包含有相同的標記,這已經是我們挑選過在當接收端的硬體誤判DSD的訊號為PCM時,最能有效降低爆音的方式,如果它真的不幸產生,他會在88kHz附近產生一個大約 -34db的雜音,這對於音質幾乎無損,而且大多的D/A轉換器都會在它抵達喇叭前就壓制到一個相當的程度,大部分的硬體製造商以及軟體開發商會很容易的共同防守來避免切換格式時錯亂的情形發生,它會在開發軟硬體過程的有限時間內排除,這是軟體硬開發商的共同責任去避免發生錯誤解讀的情形,並且全面的在上市前測試他們的產品,反之將錯誤的將PCM資料當成DSD來解讀,則只會製造出更少可預測的爆音。

留下的16的較低的位元則用來存放DSD的資料,第一個位元從t0開始。USB Audio的規格則將每一個PCM的Frame指派給特定的音軌 (左, 右...等) ,而當使用來傳送DS串流資料時,每一個PCM Frame 只包含相關連於其指派音軌的DSD資料。
3. 雙倍DSD (128FS)以及更高的解決方案
有兩種可行方案,取決於是否所使用的PCM傳輸架構能支持到 352.8kHz的取樣頻率而定:
  • 上述所說針對64FS DSD的解決方案,可以藉由將相關的PCM取樣頻率,從176.4kHz提昇到 352.8kHz,只要可以支援這種方式, 就可以輕鬆的延伸到128FS,而所有的標記位元以及順序都維持不變。
  • 對於沒有辦法支持352.8kHz (比如 AES/EBU)管道時,有一個變通的方法可以使用,並且不需要提昇PCM的取樣頻率:



登錄/註冊後可看大圖
PCM的音軌配對(比如說L/R) 可以用來傳輸單一DSD音軌的128FS DSD資料D,較低的PCM frame配對包含較舊的16 DSD位元 ,如同在64FS中相同的順序,較高的PCM frame配對則包含較新的16 DSD位元.,使用不同的標記位元在一開始就區分是否使用這種方式。


第一種解決方案藉由提昇PCM的取樣頻率,較能夠輕鬆的延伸支援較高的DSD取樣頻率。



回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2013-5-2 22:42:26 | 顯示全部樓層
chungsm 發表於 2013-5-2 22:34
很詳細的解說
今日剛買 teac ud-501 dac 就時要玩 dsd

不需要轉換啊 直接播放即可
回覆 支持 反對

使用道具 檢舉


發表於 2013-5-2 22:49:01 | 顯示全部樓層
asa00322 發表於 2013-5-2 22:42
不需要轉換啊 直接播放即可

用foobar抑或用jriver 音質比較好呢?

謝謝告知
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2013-5-2 23:03:15 | 顯示全部樓層
chungsm 發表於 2013-5-2 22:49
用foobar抑或用jriver 音質比較好呢?

謝謝告知

推薦兩個都試看看,FB2000免費軟體,JR18需要費用(可免費使用30天),後者設定很簡單。
回覆 支持 反對

使用道具 檢舉


發表於 2013-5-2 23:19:49 | 顯示全部樓層
謝謝 asa00322兄
回覆 支持 反對

使用道具 檢舉


發表於 2013-5-2 23:34:54 | 顯示全部樓層
asa00322 發表於 2013-5-2 23:03
推薦兩個都試看看,FB2000免費軟體,JR18需要費用(可免費使用30天),後者設定很簡單。 ...

你知道嗎?
我後來誤打誤撞下,直接打電話請教到台灣代理的mytec-....吧?有點忘名稱了?
好像是dsd轉換機?一台要好幾萬。
另一重點是也要有dsd標準規格的音樂,才真正能享受到dsd。
我不會表達,但好像你的方式,比較經濟吧?
再指點一下音效卡建議嗎?例如要什麼規格和價格。
謝謝。
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2013-5-2 23:58:24 | 顯示全部樓層
sunnyjenny 發表於 2013-5-2 23:34
你知道嗎?
我後來誤打誤撞下,直接打電話請教到台灣代理的mytec-....吧?有點忘名稱了?
好像是dsd轉換機? ...

目前有兩種方案:
1.買成品機:例如 oppo 105 (可播放sacd-r)約4萬多,ud-501(usb連線)約3萬以下。
2.自己diy: 購買usb to dsd模組(約2千以下) 找相容的解碼器,例如es 9018 dac。(不會超過2萬)。
回覆 支持 反對

使用道具 檢舉


發表於 2013-5-3 00:06:28 | 顯示全部樓層
本文章最後由 sunnyjenny 於 2013-5-3 00:13 編輯
asa00322 發表於 2013-5-2 23:58
目前有兩種方案:
1.買成品機:例如 oppo 105 (可播放sacd-r)約4萬多,ud-501(usb連線)約3萬以下。
2.自己di ...

opp 105好像太貴了,要好幾萬。
usb to dsd模組和es9018解碼器是什麼?
都是裝在電腦內的嗎?
原價屋查的到嗎?
我電腦450瓦的也怕不夠足瓦,怕也要換power嗎?。
謝謝你的進一步分析價格,我會參考看看。
我現在在享受童麗的dsd mp3粵語歌曲,感覺好有點不一樣。
而且我還沒真正安裝你說的那2個硬體,就感覺不錯,很享受。
謝謝。


回覆 支持 反對

使用道具 檢舉


發表於 2013-5-4 15:08:52 | 顯示全部樓層
今午騎車,分別去了中華路德昌電子材料和光華商場的原價屋,和各附近幾家音響店家詢問,
好像都沒有在賣這2樣?尤其是解碼器型號,好像他們都不知道?
但我在google搜尋下,好像大陸掏寶網很輕易就能查到。
只是我不懂狀況下,而且價格也很亂,我不敢亂買下,我當然很希望能看到和聽到差別和效果和建議後,再來決定適不適合我基本藍光劇院組匹配?
請再給點方向建議,或哪裡可以試聽?
謝謝。
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2013-5-4 17:23:58 | 顯示全部樓層
上述的組合, 本來就只適合2聲道的系統組合,前一陣子自己diy了個後級,但是卻是一直找不到好的解碼器來搭配,
當然非要高價位的很容易,但是基本上也喜歡自己動手,於是找了下列幾樣東西,將他組成一個解碼器,作為音樂的訊號源。
1:電腦:很普通的隨處可見電腦,作業系統winfdows 8 64位元。

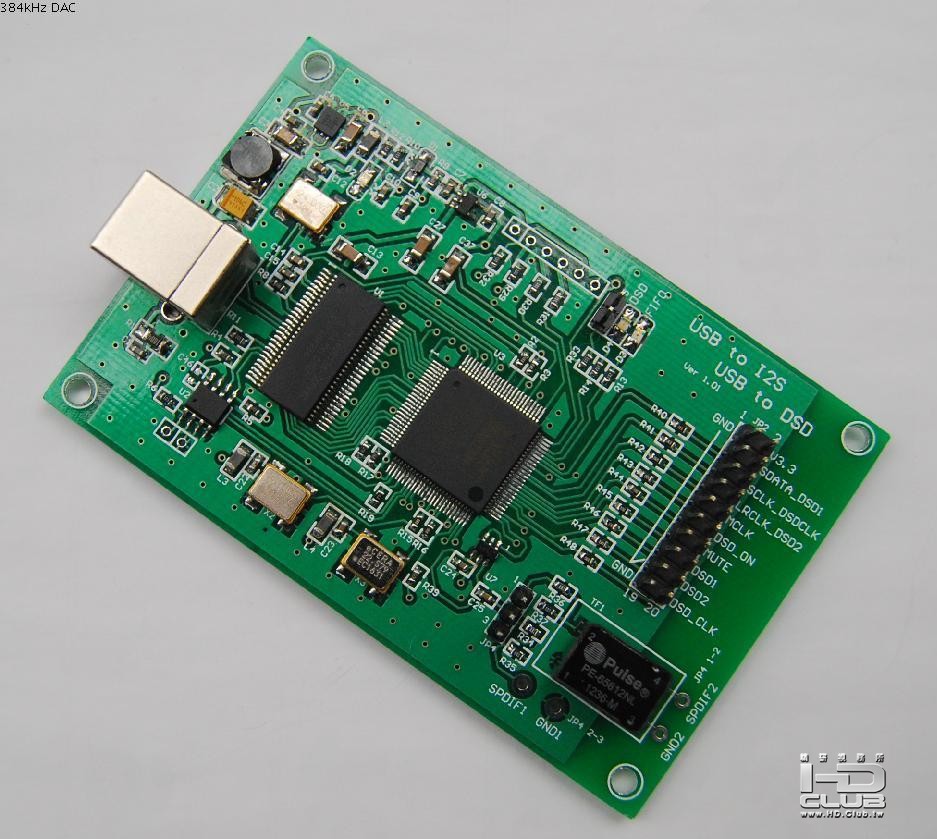

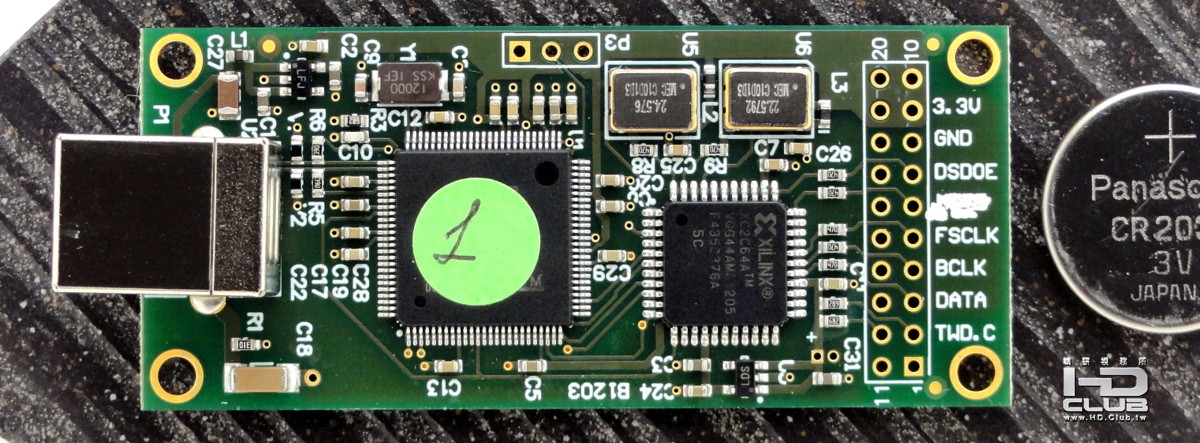

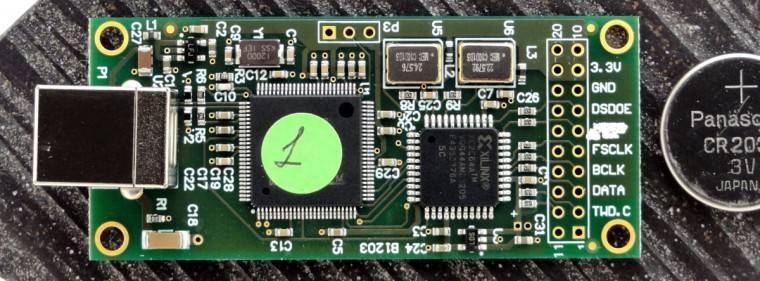

2.usb to dsd解碼模組:從對岸購得如圖所示:

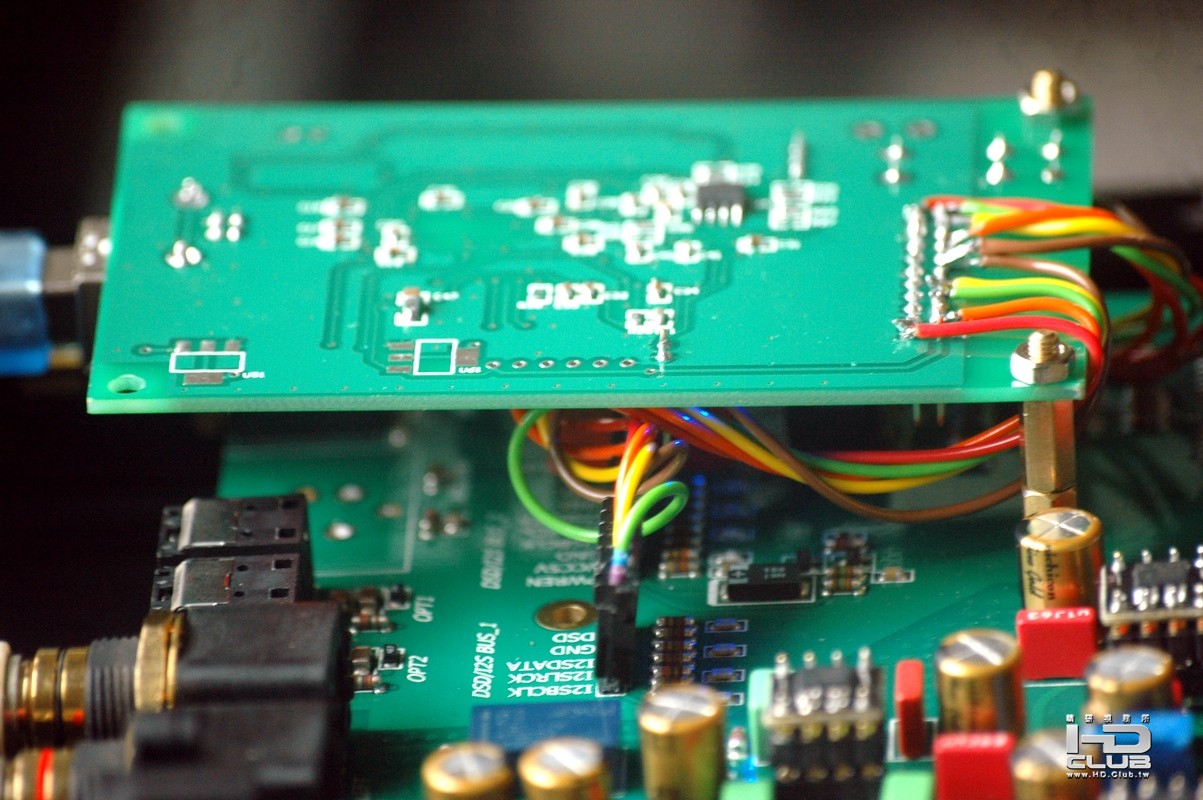

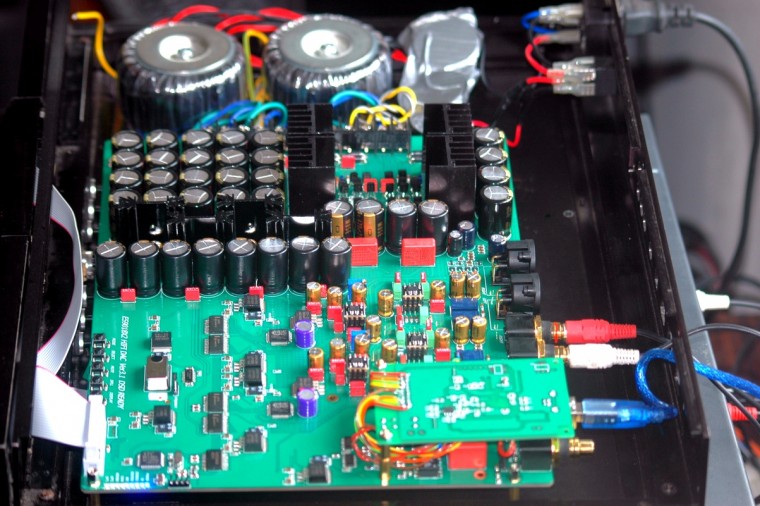

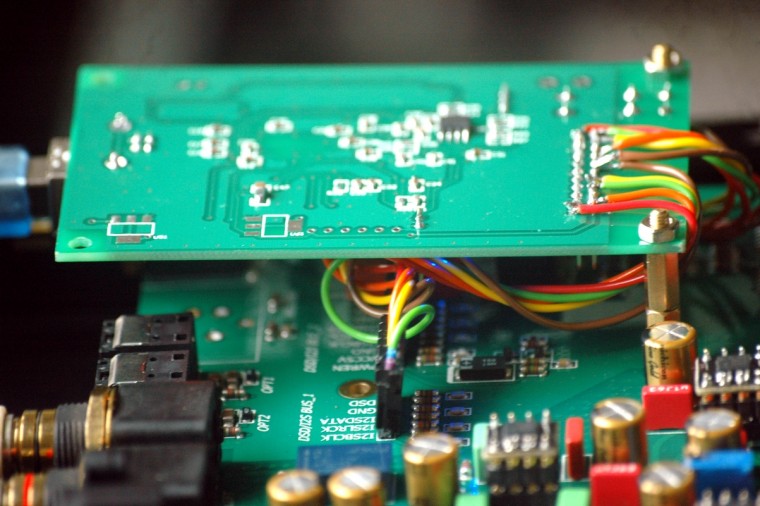

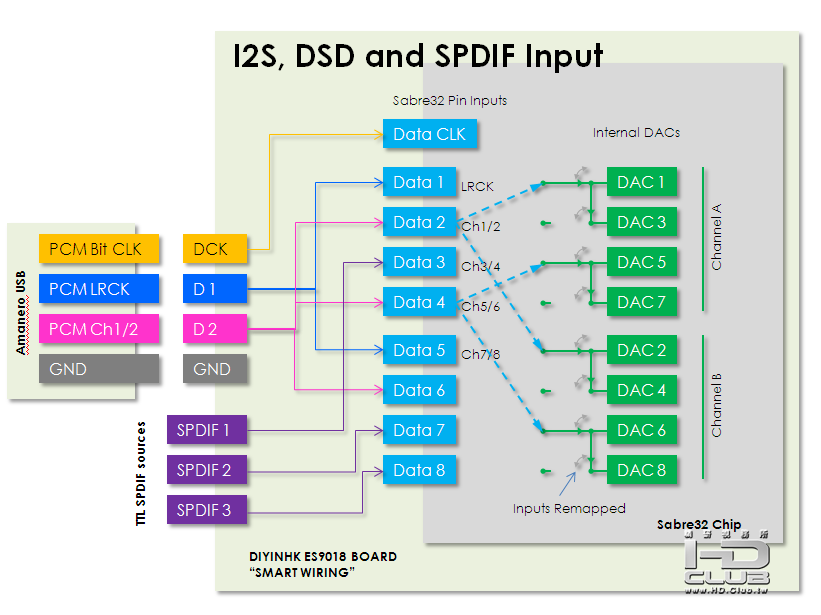

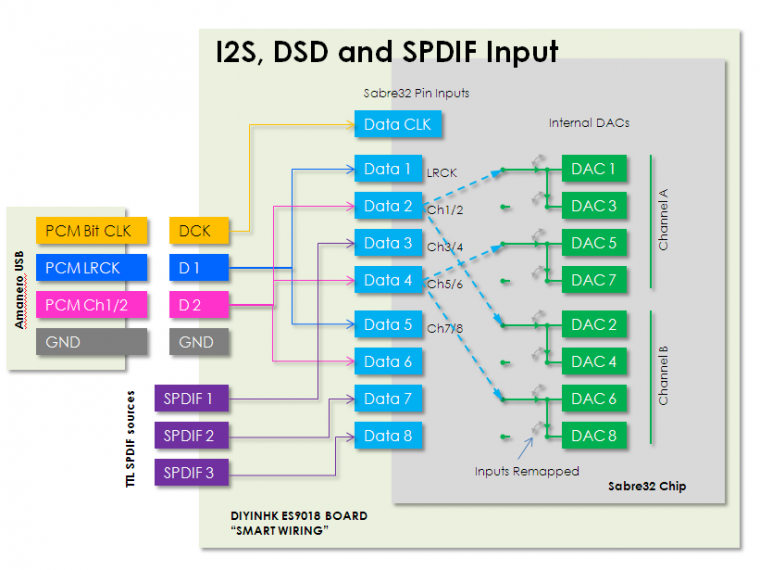

3.es9018雙併解碼機板:對岸購得,如圖所示:

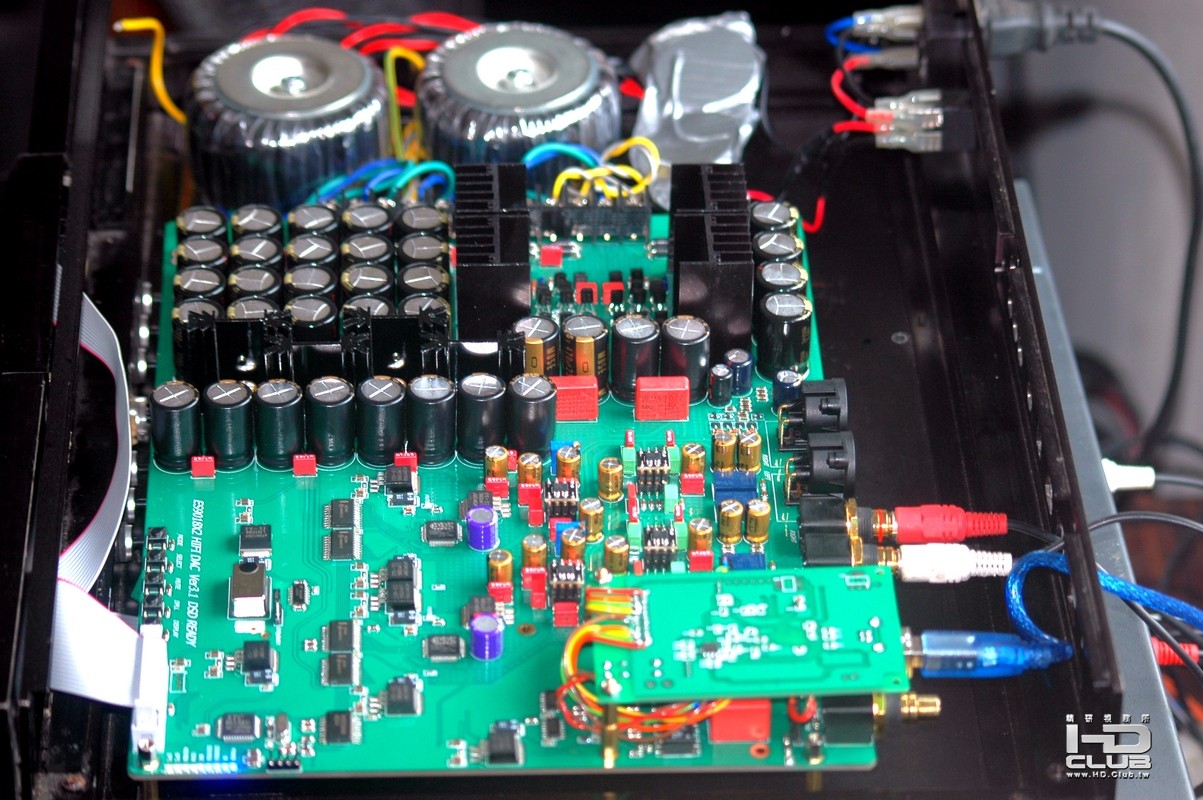

4.升級用的機箱:原先多媒體播放機升級:
回覆 支持 反對

使用道具 檢舉


發表於 2013-5-4 17:57:56 | 顯示全部樓層
本文章最後由 sunnyjenny 於 2013-5-4 18:25 編輯
asa00322 發表於 2013-5-4 17:23
上述的組合, 本來就只適合2聲道的系統組合,前一陣子自己diy了個後級,但是卻是一直找不到好的解碼器來搭 ...

謝謝

八德路的佑昇音響老闆,要到晚上才會在店為我解釋。
晚上我比較不方便去。
不過,我最近又聽到一種對我來說,是一種新觀念。
那就是,所有機器買回來後,除了要非常長時間的熱機外。
還可能需要,大.小程度的適度改機。
才可能發揮更大效果。
是嗎?
當然,自己不會改的狀況下,一定又是一筆改機費用了。
謝謝。
回覆 支持 反對

使用道具 檢舉


發表於 2013-5-8 21:31:13 | 顯示全部樓層
據了解 , 某AV大廠明年度的頂級環擴 , 它內建的USB DAC將可以支援PC的DSD位元流輸出 (2.0 / 5.1均可喔 )
