[討論] 公視 4K 訊號試播回報 [2017.07.20 新增錄影檔下載連結]

[複製連結]
發表於 2017-7-19 00:49:16 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有帳號?註冊

x
本文章最後由 pp300 於 2017-7-20 04:26 編輯

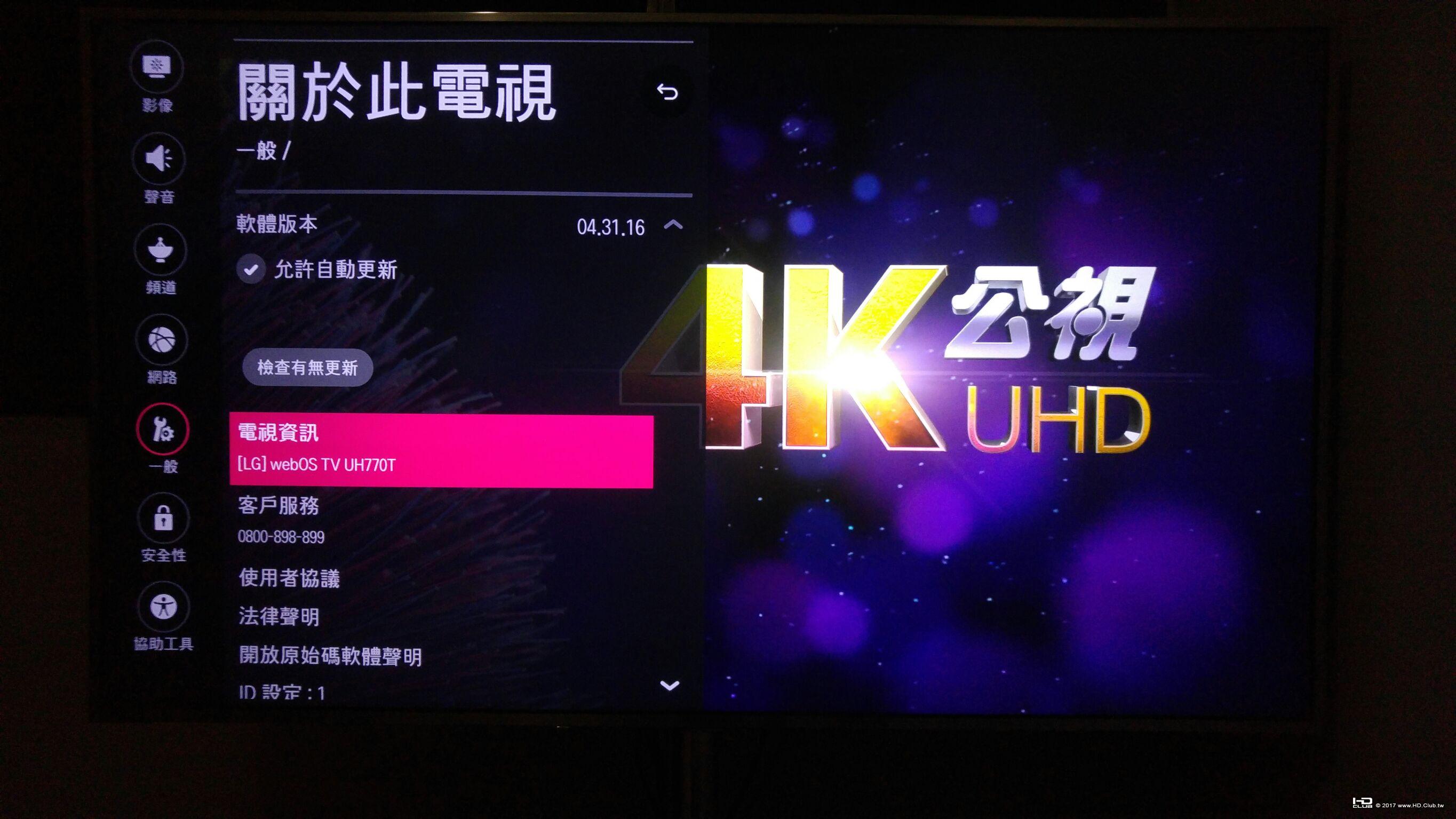

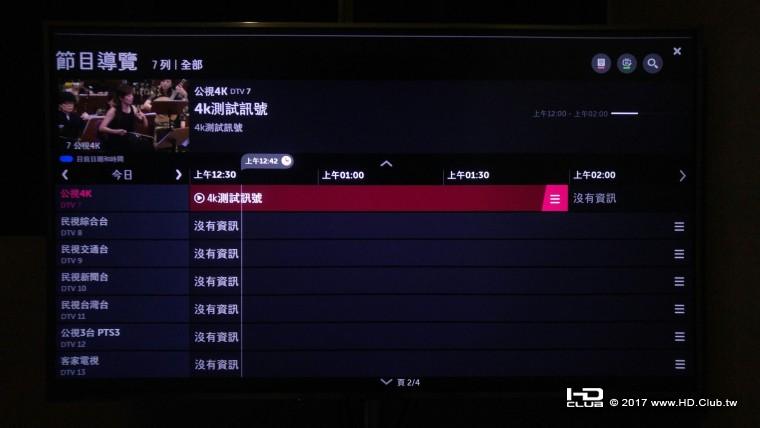

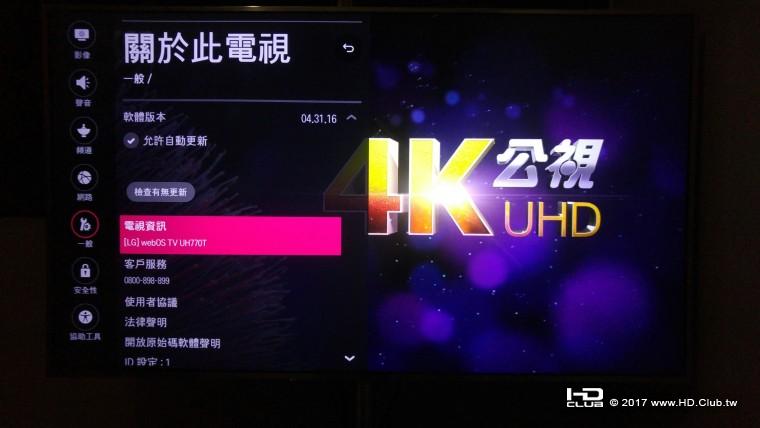

剛剛測試完來回報一下,家裡的電視是使用 LG 55UH770T,並不在本次的測試的機型名單之中

但是 LG 似乎有針對這次『獨步全球』的信號測試計畫有做出對應的韌體升級,只要韌體更新到 04.31.16 版本後,在 4K 試播的時段內,重新掃描一次數位無線頻道的訊號,公視 4K 測試頻道就會出現在頻道列表中了。








2017.07.20 新增錄影檔下載連結,有興趣的朋友可以下載研究,但是由於是試播訊號,所以播放上要自行稍微嘗試一些編、解碼器、分離器、渲染器的組合設定才有辦法觀看。

我是採用 PotPlayer x64 1.7.2710、LAV Filter 0.70.1、madVR 0.91.11 及 EVR (CP) 自薦渲染器

Spliter 使用 LAV Filter Splitter Source 做 TS 檔的分離器,遇到的小問題是:無法選擇視訊串流,但預設在公視 4K 頻道上,所以觀看不成問題;然後可能是宣告的關係,儘管測試訊號播出的時間是 00:00 ~02:00,但是時間軸的長度卻是八個多小時,時間軸快轉會有卡頓感

Audio Decoder 使用 LAV Audio Decoder 來做 AAC LATM 解碼,遇到的問題是 S/PDIF 不會輸出解開的 PCM 訊號,得要切換至類比輸出後才有聲音

Video Decoder 一樣使用 LAV Video Decoder 來做 DXVA 硬體解碼,目前播放沒遇到任何問題

渲染器一開始我是使用 madVR,但是在有一時間軸轉跳的時候遇到 madVR 當機崩潰,所以之後換成 EVR (CP) 自薦渲染器後,有有稍微比較穩定

另外 MediaInfo 0.7.97 與 PotPlayer 都沒辦法順利解出 metadata 中公視 4K 試播頻道的資訊





下面提供兩個下載連結,檔案是一樣的,分享到何時則不一定,歡迎下載研究

檔案名稱:vlc-record-2017-07-20-00h02m14s-dvb-t___-4k測試訊號.ts
檔案大小:14.1 GB (15,234,572,480 位元組)
MD5:B554A16224A2A92E26FF6068C3C593AC

下載連結:
https://drive.google.com/file/d/0B4T8-szIBbSDVzdPUDdSeFEzQlU/view?usp=sharing
https://1drv.ms/u/s!AtBSbsGOkBHHgwOcB5Un1OnsOAeB

發表於 2017-7-19 01:31:18 | 顯示全部樓層

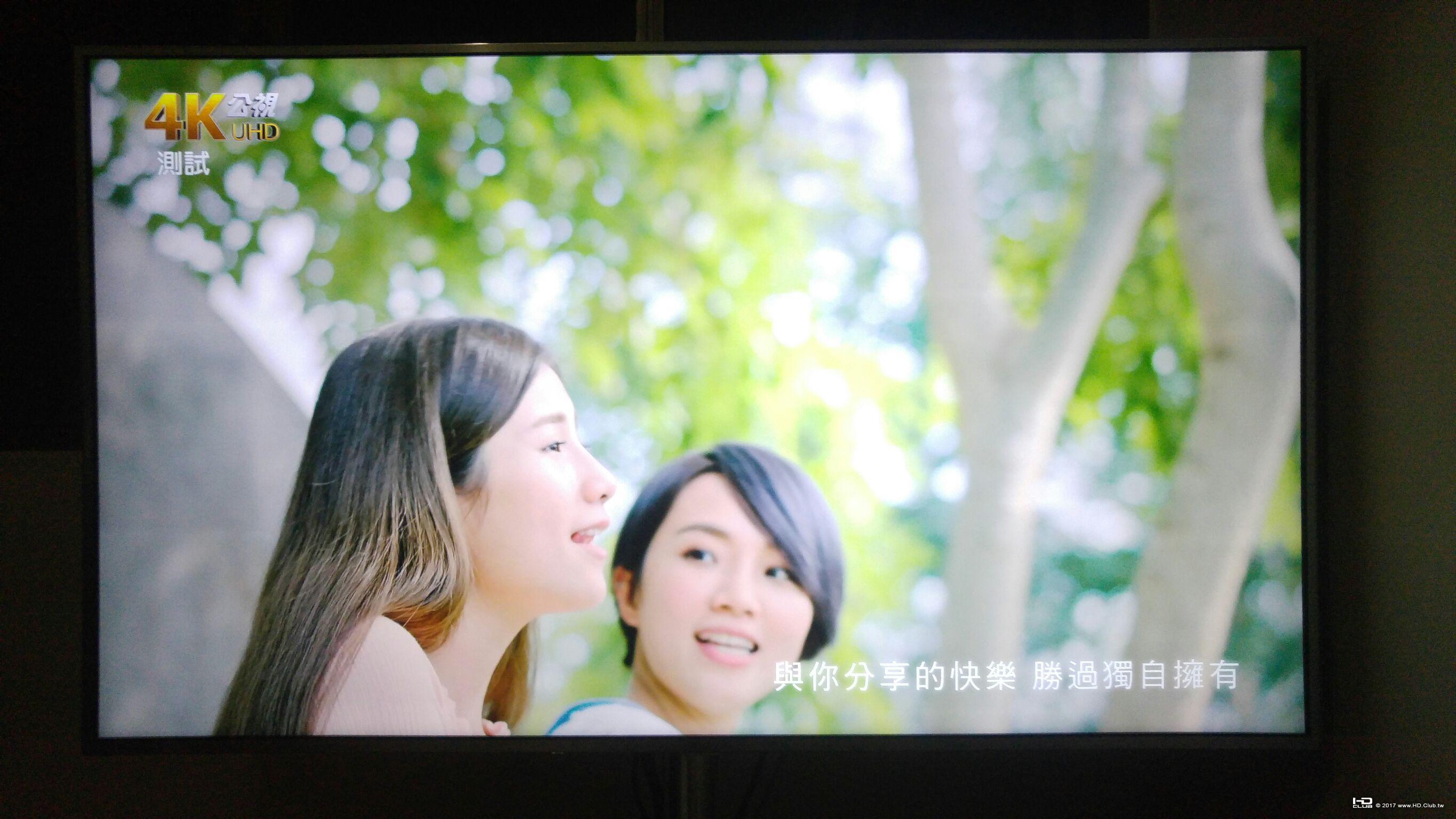

可以拜託你分享最後那張圖的4K影片嗎!?
我認識她們
謝謝
回覆 支持 反對

使用道具 檢舉

發表於 2017-7-19 10:52:45 | 顯示全部樓層
家裡的三星UA65KS7000WXZW重新掃描後也很順利的可以收看4K, 也可以錄影下來重播
回覆 支持 反對

使用道具 檢舉

發表於 2017-7-19 14:13:12 | 顯示全部樓層
本文章最後由 KOBSS 於 2017-7-19 14:18 編輯
培根 發表於 2017-7-19 01:31
可以拜託你分享最後那張圖的4K影片嗎!?
我認識她們
謝謝


https://www.syndriver.com/SynDriver/u/r/3Znep5

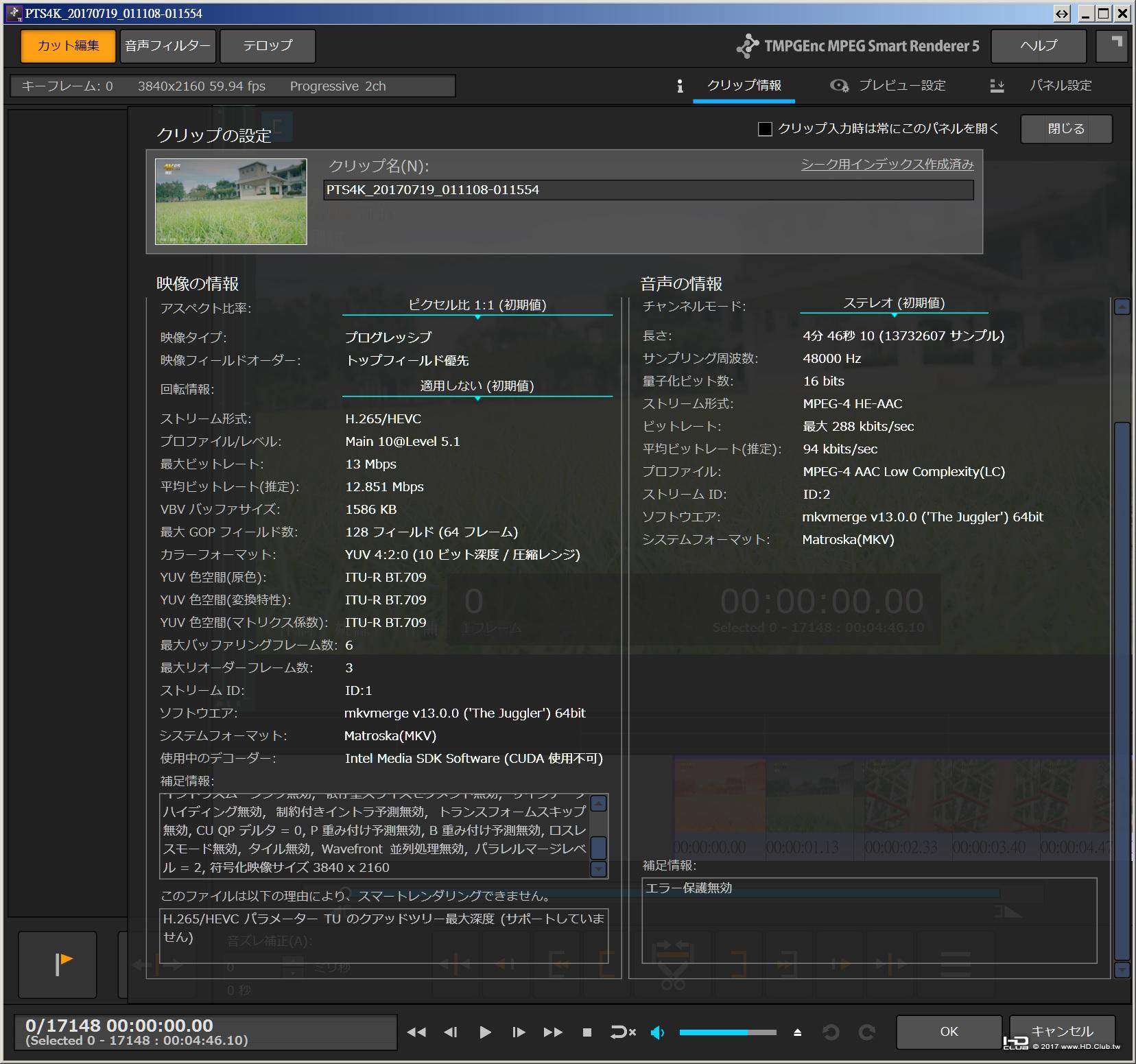

因為公視 UHD 試播 ts 少了很多東西, 大部分的軟體都不認得
所以只能先包成 mkv 囉...


HEVC main 10 @ Level 5.1
Maximum Bitrate: 13Mbps
AVG. Bitrate: 12.851Mbps
YUV 4:2:0 10bit depth / Limited
ITU-R BT.709 色域


Open GOP, プログレッシブシーケンス, VBV 有効, 最小 CU サイズ = 8, 最大 CU サイズ = 64, 最小 TU サイズ = 4, 最大 TU サイズ = 32, イントラ TU のクアッドツリー最大深度 = 5, インター TU のクアッドツリー最大深度 = 5, 非対称分割モード無効, SAO フィルター無効, PCM 符号化無効, 強イントラスムーシング無効, 依存型スライスセグメント無効, サインデータハイディング無効, 制約付きイントラ予測無効, トランスフォームスキップ無効, CU QP デルタ = 0, P 重み付け予測無効, B 重み付け予測無効, ロスレスモード無効, タイル無効, Wavefront 並列処理無効, パラレルマージレベル = 2, 符号化映像サイズ 3840 x 2160

評分

參與人數 1名聲 +15 精幣 +15 收起 理由
clubaudition + 15 + 15 我很贊同

查看全部評分

回覆 支持 反對

使用道具 檢舉

發表於 2017-7-19 14:17:11 | 顯示全部樓層
KOBSS 發表於 2017-7-19 14:13
https://www.syndriver.com/SynDriver/u/r/3Znep5

因為公視 UHD 試播 ts 少了很多東西, 大部分的軟體都 ...

感謝感謝,這個片段我在MOD 4K區域也有看到。
只是我今天只有換成MOD501A,但收視上有問題,
機房應該還在調整。
回覆 支持 反對

使用道具 檢舉

發表於 2017-7-19 17:13:01 | 顯示全部樓層

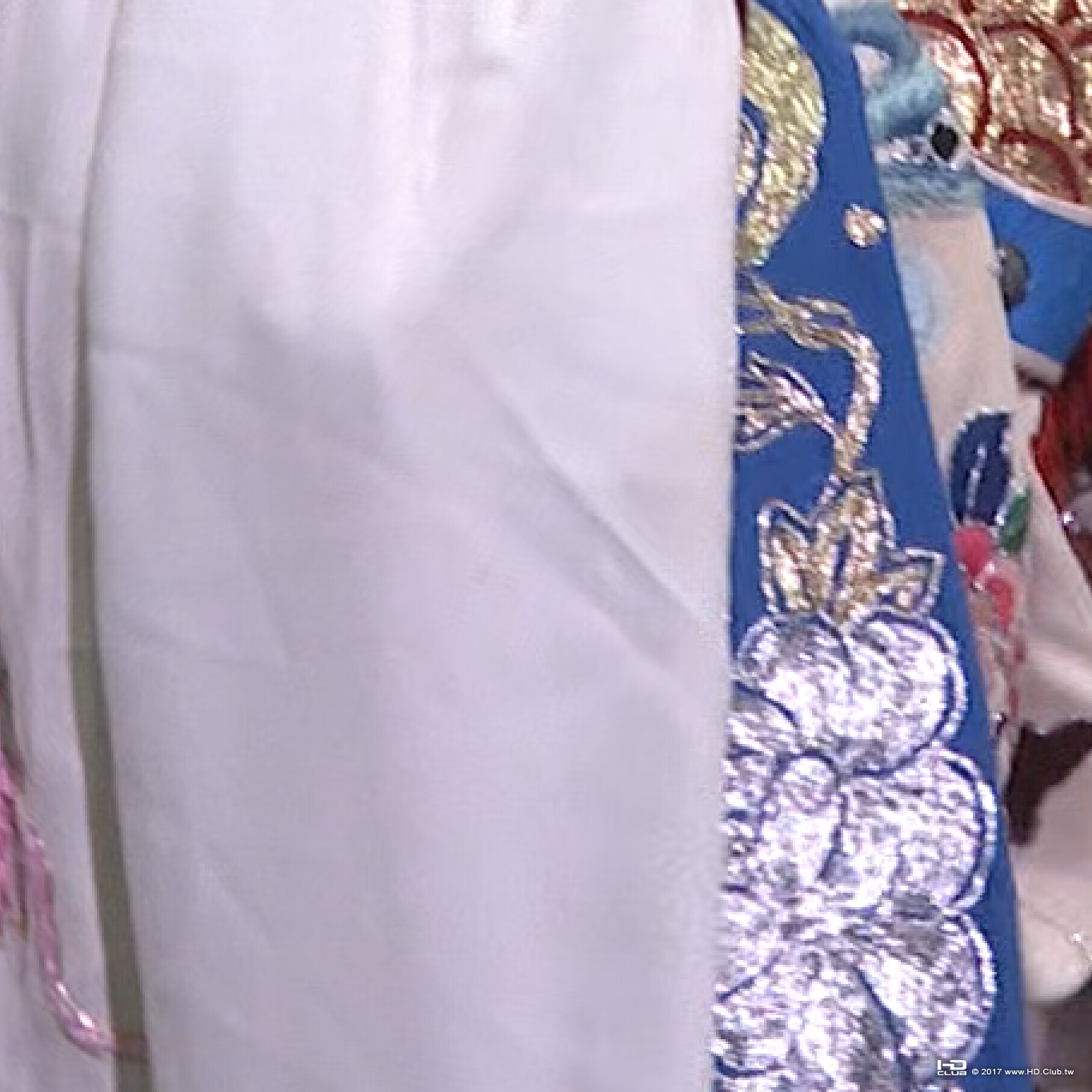

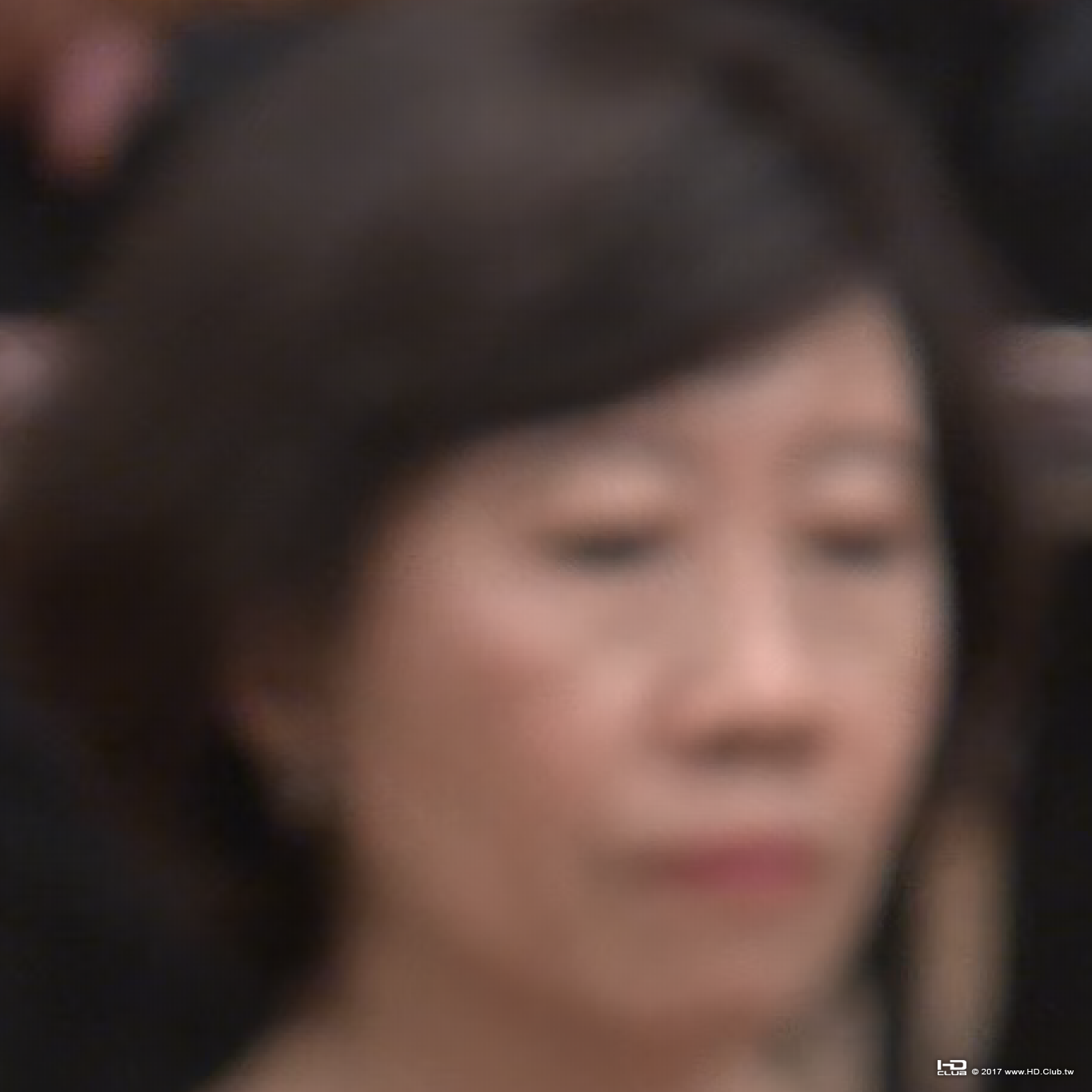

昨天(應該說今早)也有用三星KS7000收看,發現畫質似乎不太理想,感覺有些模糊,不知道是不是公視壓過頭還是片源對焦上有些問題?
回覆 支持 反對

使用道具 檢舉

發表於 2017-7-19 18:33:56 | 顯示全部樓層
linnini 發表於 2017-7-19 17:13
昨天(應該說今早)也有用三星KS7000收看,發現畫質似乎不太理想,感覺有些模糊,不知道是不是公視壓過頭還是 ...

公視是在現有的 DVB-T 系統下, 想辦法進行 UHD TV 廣播
目前可用頻寬不到 15Mbps, 公視這次將 Video bitrate 設在 13Mbps, 已經逼近極限
畫質不理想, 這是必然的現象

順便提一下 "其他媒體" 對於 4K 影像 bitrate 的流量

YouTube 建議 50~68Mbps
Netflix 建議 25Mbps
中華電信 MOD 需頻寬 25Mbps
日本 衛星放送スカパー! 4K 頻道, 影像流量 33.5Mbps
UHD BD 影音光碟, 影像流量最大 100Mbps


試問, 13Mbps 的畫質表現如何呢?
回覆 支持 反對

使用道具 檢舉

 樓主| 發表於 2017-7-20 04:21:28 | 顯示全部樓層
培根 發表於 2017-7-19 01:31
可以拜託你分享最後那張圖的4K影片嗎!?
我認識她們
謝謝

培根哥,抱歉啦~~

昨天我都是測試錄影,所以檔案都不完整,看完就刪掉了,今天播出的內容卻沒有這支MV,我這幾天錄錄看,有我再給你
回覆 支持 反對

使用道具 檢舉

發表於 2017-7-20 07:04:25 | 顯示全部樓層
本文章最後由 cefiro2 於 2017-7-20 07:10 編輯
Opening file F:\TV programs\PTS\PTS.4K測試訊號.170720.2160p.UHDTV.HEVC-CO2.ts

OS: Windows 10 Build 15063 x64
OS language    : ZH
Appl. language : English
TSDoctor.exe V 2.0.81 (Build 04E538)
Instance     : 0
System memory: 15.86 GB / Free: 4.47 GB
Used memory  : 175.13 MB
NVIDIA GeForce GTX 960 (DISPLAY1) nvldumd.dll 22.21.13.8205
CPU type     : Intel(R) Core(TM) i7-6700 CPU @ 3.40GHz
CPU count    : 8
CPU usage    : 11%
Resolution   : 1920 x 1200 (32Bit) 120 DPI
Monitors     : 1
Supported TS source filter found  : TS Doctor FileSource (on)
Supported splitter filter found   : Haali Media Splitter
Supported audio filter found      :
Supported Mpeg video filter found :
Supported H264 video filter found : Microsoft DTV-DVD Video Decoder
Supported video renderer found    : Video Renderer, Haali Video Renderer, Enhanced Video Renderer

Channel database : 6362 channels, 7 satellites [Thor 0.8°W, Astra 19.2°E, Astra 23.5°E, Astra 28.2°E, Astra 4.9°E, Hellas Sat 39°E, Hotbird 13°E]
Teletext database: 270 channels, version 17.4.27

File size: 12065580372
Packets  : 64178619

Found 1 fill packets at end
Broadcast standard selected: DVB
Broadcast standard detected: DVB

2031  (07EF): 98%  = H265 Video (PES_StreamID E0 = Video_Stream_0) {00000001} [PCR,PTS]
2033  (07F1): 1%   = AAC Audio (PES_StreamID C1 = Audio_Stream_1) {56E1FD20} [PTS][PESLength]
0     (0000): 0%   = PAT
2032  (07F0): 1%   = AAC Audio (PES_StreamID C0 = Audio_Stream_0) {56E1FD20} [PTS][PESLength]
32    (0020): 0%   = PMT



Selecting PMT with PID 32 (0020) at position 00000105
CRC OK!

0.
  stream_type              : 36 = ITU-T Rec. H.265 and ISO/IEC 23008-2 (Ultra HD video) in a packetized stream
  elementary_pid           : 2031 (07EF)
  ES_info_length           : 0

1.
  stream_type              : 17 = ISO/IEC 14496-3 Audio with LATM transport syntax as def. in ISO/IEC 14496-3/AMD1 (AAC LATM)
  elementary_pid           : 2032 (07F0)
  ES_info_length           : 7

2.
  stream_type              : 17 = ISO/IEC 14496-3 Audio with LATM transport syntax as def. in ISO/IEC 14496-3/AMD1 (AAC LATM)
  elementary_pid           : 2033 (07F1)
  ES_info_length           : 7

PCR PID is 2031 (07EF)

searching for channel: SID=203, TID=1, VPID=2031
First video PTS is 7116727334 21:57:54.748
Last video PTS  is 7755969938 23:56:17.444

First PCR  is 2134988793900 21:57:53.659
Last PCR  is 2326765825629 23:56:16.512
Duration of video stream is 639256772 01:58:22.853
Video PCR to PTS difference -999 ms
2032  (07F0): Delay to video stream = -854ms
2033  (07F1): Delay to video stream = -849ms

PID allocation
V :2031  (07EF)####################################################################################################.
A :2033  (07F1)####################################################################################################.
  :0     (0000)#####################################################################################################
A :2032  (07F0)####################################################################################################.
  :32    (0020)####################################################################################################.

Video format: H265 (HEVC) 3840x2160p/AR=16:9/59.940 fps/Main 10@5.1
Colorimetry : 4:2:0
First I-Frame not found !!!
Use instead first I-Frame PTS at 21:57:54.748 [00:00:00.000]

AAC 2 channels: 18 times
Audio stream 1: HE-AAC/LC 2.0 48000Hz (DEU)
AAC 2 channels: 18 times
Audio stream 2: HE-AAC/LC 2.0 48000Hz (DEU)
Commercial search options: VA

Cut  in at PCR: 00:00:00.000 (21:57:54.748)
Cut out at PCR: 01:58:22.853 (23:56:17.601)

Starting at packet 00000000 PTS: 00:00:00.854 (21:57:54.748)
No cutting at the end needed
Ending at packet 03D349BA PTS: 01:58:22.946 (23:56:17.694)
PES WARNING: For PID 07EF DVB/ATSC unconform PES formating detected: ControlBitsPTS,ControlBitsPTS2,ControlBitsDTS
Cutted packets at the beginning: 0
Cutted packets at the end: 1
Discarded packets (not needed): 229580

PID stream sizes
$07EF:  11,565,149 KB
$07F0:      87,745 KB
$07F1:      87,751 KB

PID stream average bitrates
$07EF: 13.3 Mbps
$07F0: 101.2 Kbps
$07F1: 101.2 Kbps

ERRORS : 0
WARNINGS : 1

Speed: 150.8 MBytes/sec
Duration: 00:01:16
General
ID                             : 1 (0x1)
Complete name                  : F:\TV programs\PTS\PTS.4K測試訊號.170720.2160p.UHDTV.HEVC-CO2.ts
Format                         : MPEG-TS
File size                      : 11.2 GiB
Duration                       : 1 h 58 min
Overall bit rate mode          : Variable
Overall bit rate               : 13.6 Mb/s

Video
ID                             : 2031 (0x7EF)
Menu ID                        : 203 (0xCB)
Format                         : HEVC
Format/Info                    : High Efficiency Video Coding
Codec ID                       : 36

Audio #1
ID                             : 2032 (0x7F0)
Menu ID                        : 203 (0xCB)
Format                         : AAC
Format/Info                    : Advanced Audio Codec
Format profile                 : HE-AAC / LC
Muxing mode                    : LATM
Codec ID                       : 17
Duration                       : 1 h 58 min
Bit rate mode                  : Variable
Channel(s)                     : 2 channels
Channel positions              : Front: L R
Sampling rate                  : 48.0 kHz / 24.0 kHz
Frame rate                     : 23.438 FPS (1024 spf)
Compression mode               : Lossy

Audio #2
ID                             : 2033 (0x7F1)
Menu ID                        : 203 (0xCB)
Format                         : AAC
Format/Info                    : Advanced Audio Codec
Format profile                 : HE-AAC / LC
Muxing mode                    : LATM
Codec ID                       : 17
Duration                       : 1 h 58 min
Bit rate mode                  : Variable
Channel(s)                     : 2 channels
Channel positions              : Front: L R
Sampling rate                  : 48.0 kHz / 24.0 kHz
Frame rate                     : 23.438 FPS (1024 spf)
Compression mode               : Lossy

PTS.4K測試訊號.170720.2160p.UHDTV.HEVC-CO2.ts
下載連結
https://drive.google.com/open?id=0B6UBBbNN24pRY3FuYUlDTXJ5a0E

DVB193+DV Scheduler 6.05 錄影
附上DV Scheduler Channel list
channels.xml (10.44 KB, 下載次數: 4)
回覆 支持 反對

使用道具 檢舉

發表於 2017-7-20 08:44:45 | 顯示全部樓層
General
ID                             : 1 (0x1)
Complete name                  : D:\Record\PTS.4K測試訊號.170719.2160p.UHDTV.HEVC-CHDTV.ts
Format                         : MPEG-TS
File size                      : 11.1 GiB
Duration                       : 1 h 56 min
Overall bit rate mode          : Variable
Overall bit rate               : 13.6 Mb/s

Video
ID                             : 2031 (0x7EF)
Menu ID                        : 203 (0xCB)
Format                         : HEVC
Format/Info                    : High Efficiency Video Coding
Codec ID                       : 36

Audio #1
ID                             : 2032 (0x7F0)
Menu ID                        : 203 (0xCB)
Format                         : AAC
Format/Info                    : Advanced Audio Codec
Format profile                 : HE-AAC / LC
Muxing mode                    : LATM
Codec ID                       : 17
Duration                       : 1 h 56 min
Bit rate mode                  : Variable
Channel(s)                     : 2 channels
Channel positions              : Front: L R
Sampling rate                  : 48.0 kHz / 24.0 kHz
Frame rate                     : 23.438 FPS (1024 spf)
Compression mode               : Lossy

Audio #2
ID                             : 2033 (0x7F1)
Menu ID                        : 203 (0xCB)
Format                         : AAC
Format/Info                    : Advanced Audio Codec
Format profile                 : HE-AAC / LC
Muxing mode                    : LATM
Codec ID                       : 17
Duration                       : 1 h 56 min
Bit rate mode                  : Variable
Channel(s)                     : 2 channels
Channel positions              : Front: L R
Sampling rate                  : 48.0 kHz / 24.0 kHz
Frame rate                     : 23.438 FPS (1024 spf)
Compression mode               : Lossy

https://drive.google.com/open?id=0B602LKSBjPtDMU5fN2oteE5iU28
手動錄影,前面少了約3分鐘
回覆 支持 反對

使用道具 檢舉

發表於 2017-8-3 01:41:41 | 顯示全部樓層
本文章最後由 frankiepoon 於 2017-8-3 01:44 編輯
KOBSS 發表於 2017-7-19 18:33
公視是在現有的 DVB-T 系統下, 想辦法進行 UHD TV 廣播
目前可用頻寬不到 15Mbps, 公視這次將 Video bitr ...

Youtube 4K實際畫質是25-30Mbps
Netflix 4K實際畫質是15.6Mbps

13Mbps的畫質算不錯啦!
在香港, 樂視4K只有7-8Mbps, mytvsuper 4K是10Mbps, 而且只是25fps, 只有Now TV 4K是30-40Mbps和60fps
回覆 支持 反對

使用道具 檢舉

發表於 2017-8-3 10:02:49 | 顯示全部樓層
本文章最後由 KOBSS 於 2017-8-3 10:09 編輯
frankiepoon 發表於 2017-8-3 01:41
Youtube 4K實際畫質是25-30Mbps
Netflix 4K實際畫質是15.6Mbps

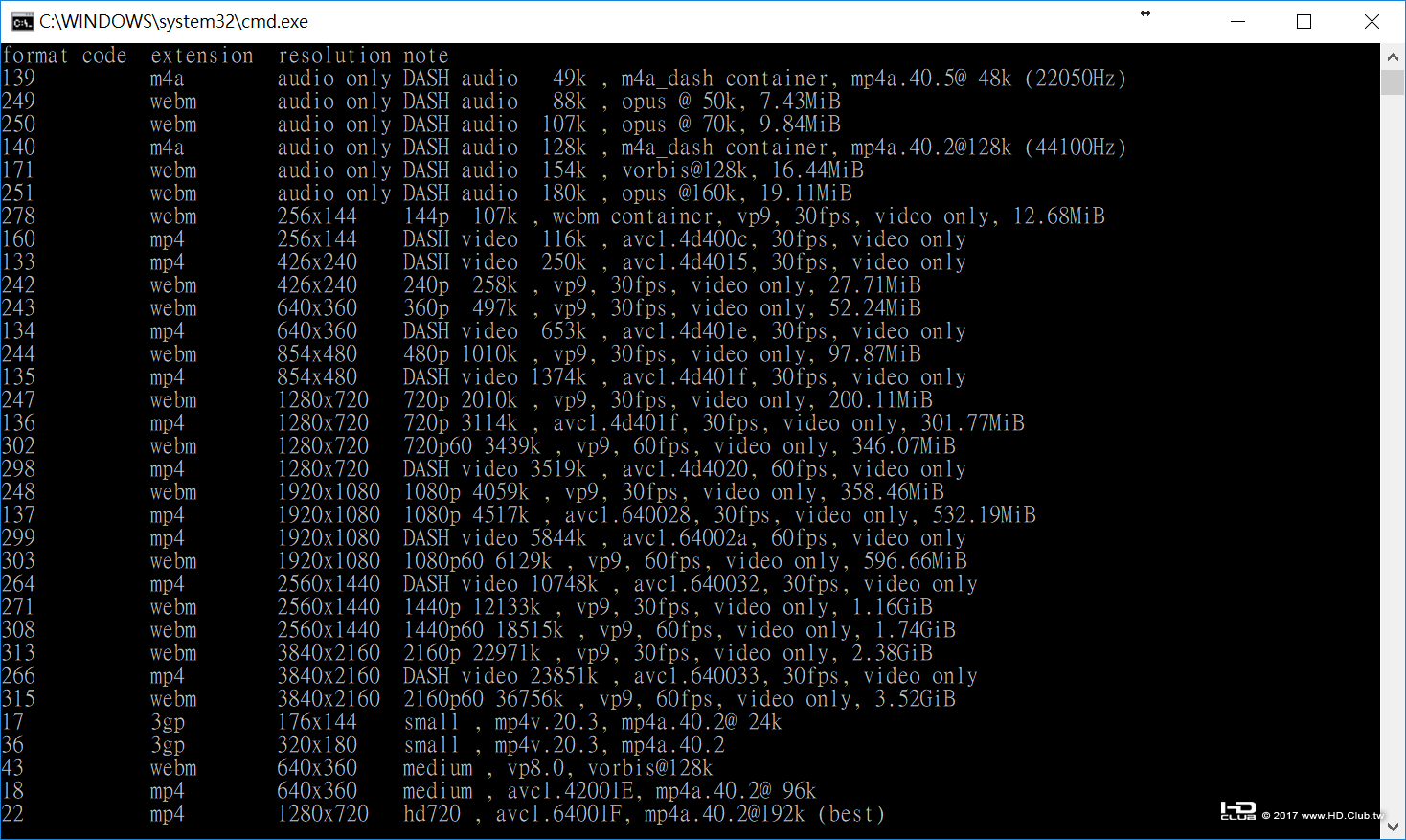

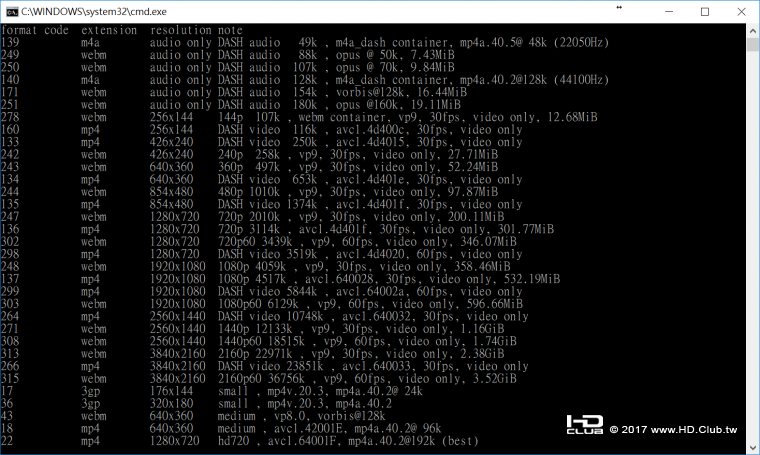

YouTube 4K 分成 25/30p 與 50/60p 兩種
編碼格式又分成 H.264 AVC 以及 VP9 (沒有 HEVC, 也沒有 HEVC10)
每種格式流量不同, YouTube 通常以 VP9 串流 4K 影片, 較節省頻寬流量

Netflix 電影是 24p 為主, 少數電影以及電視節目為 30p
沒有 60p
或許有 60p 但我沒看過, 如果有人知道哪一部是 60p, 請告知大家
Netflix 用在 4K 的編碼格式是 HEVC , 不是 HEVC10
Netflix 曾經宣布將來會改用 VP9

50/60Hz 是電視基礎規格

破壞性視訊編碼壓縮, 當 bitrate 在低流量影像高動態時 (如: 運動賽事) , 畫面品質會降低
需要靠 "電視" 本身的晶片解碼後處理補償

公視試播目的之一, 應該也是在測試 "電視" 補償的效果, 是否可以達到可接受的程度
回覆 支持 反對

使用道具 檢舉

發表於 2017-8-3 13:44:16 | 顯示全部樓層
忘了問,像這樣用電視看公視,怎麼設定才可以錄影!?電視有內建嗎!?
還是!?
謝謝
回覆 支持 反對

使用道具 檢舉

發表於 2017-8-3 14:49:39 | 顯示全部樓層
本文章最後由 KOBSS 於 2017-8-3 14:51 編輯
培根 發表於 2017-8-3 13:44
忘了問,像這樣用電視看公視,怎麼設定才可以錄影!?電視有內建嗎!?
還是!?
謝謝 ...


如果是 LG 的電視 (UH & UJ 以後系列機種) , 可以參考小弟以前的分享
物超所值 webOS 加持的 4K 智慧電視, LG UB850T 系列機種 使用心得 , 完整 PVR 錄影功能 這個部分

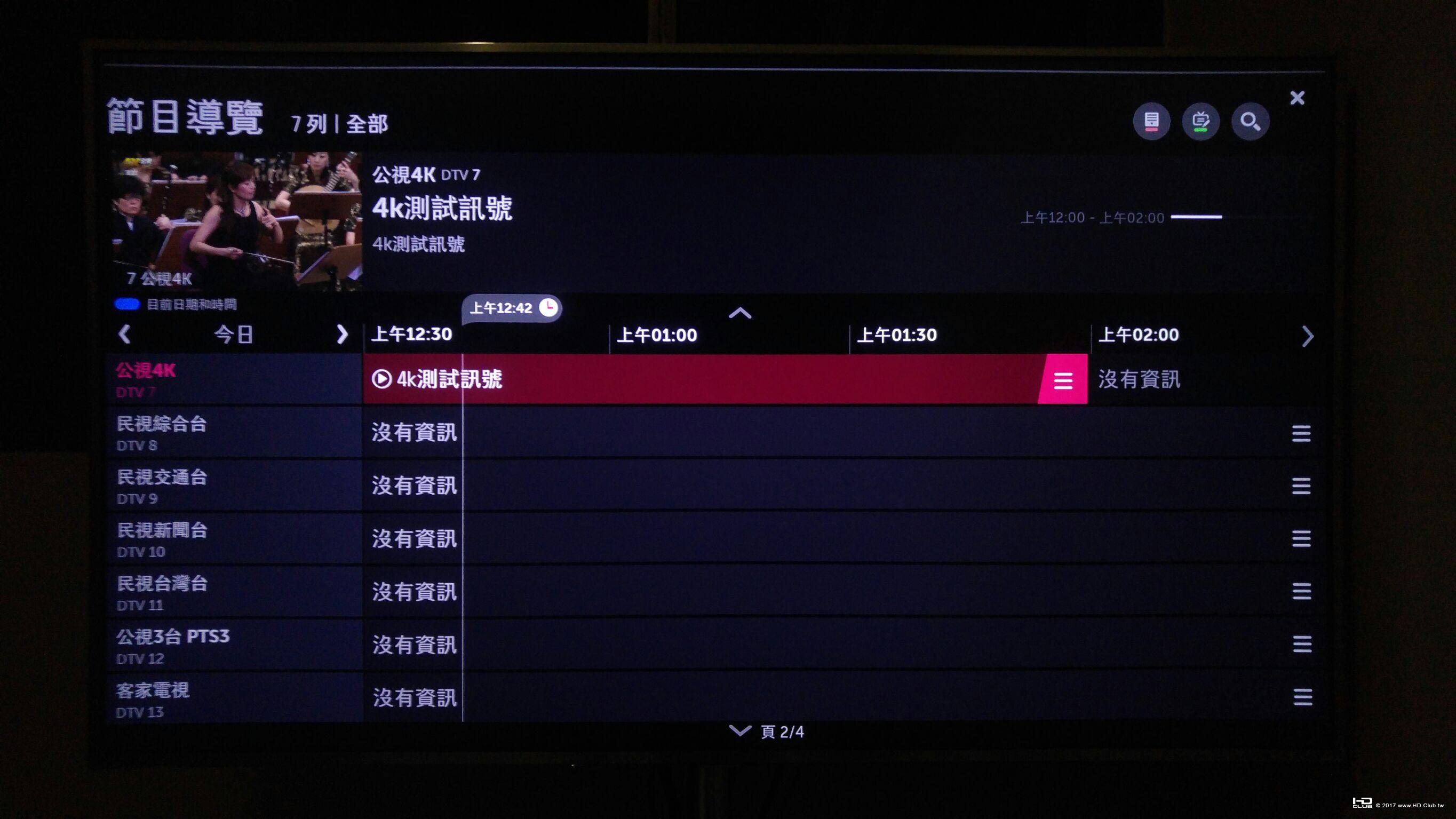

接上 USB 硬碟, 開啟 EPG 就可以預錄了

各廠牌電視不一定能錄影... 例如 SONY 的 Android TV 在台灣的機種完全不支援錄影功能
但有網友反應某國內品牌, 不能看到 PTS 4K 頻道影像, 但是可以錄影
錄下來的檔案拿到電腦上可以播放
回覆 支持 反對

使用道具 檢舉

發表於 2017-8-3 17:06:35 | 顯示全部樓層
KOBSS 發表於 2017-8-3 14:49
如果是 LG 的電視 (UH & UJ 以後系列機種) , 可以參考小弟以前的分享
物超所值 webOS 加持的 4K 智慧電視 ...

LG可以這樣錄很棒,這樣EPG又顯得更重要。

國內某品牌可以錄卻不能看,很神奇。

01那邊有個人弄得好混亂啊。把HDR真真假假 跟 公視那個扯到DVB-T2 等。。。真的ooxx
回覆 支持 反對

使用道具 檢舉

發表於 2017-8-4 11:42:48 | 顯示全部樓層
培根 發表於 2017-8-3 17:06
LG可以這樣錄很棒,這樣EPG又顯得更重要。

國內某品牌可以錄卻不能看,很神奇。

剛剛很認真地把 01 相關文章都看過一遍
只能說... 不懂數位電視的人真的是太多太多了...

整個無線數位電視廣播流程
電視公司, 節目來源, 編碼串流, 多工混合, 數位調變, 天線接收, 解調還原, 串流解碼, 電視輸出
其中幾個階段搞混的人相當多...

我猜您應該其中很多階段也不甚了解, 所以您才會對於 "可以錄卻不能看" 感到很神奇
回覆 支持 反對

使用道具 檢舉

發表於 2017-8-8 12:31:16 | 顯示全部樓層
KOBSS 發表於 2017-8-4 11:42
剛剛很認真地把 01 相關文章都看過一遍
只能說... 不懂數位電視的人真的是太多太多了...

01 的討論串,連「13」這個數字都没有人有提到...

請教一個問題
第二個周期的 4K 測試跟第一個周期有什麼參數差嗎?
數據上還是在 13 Mbps 左右
看起來好像没什麼差
回覆 支持 反對

使用道具 檢舉

發表於 2017-8-8 13:29:40 | 顯示全部樓層
本文章最後由 KOBSS 於 2017-8-8 14:03 編輯
billeccentrec 發表於 2017-8-8 12:31
01 的討論串,連「13」這個數字都没有人有提到...

請教一個問題


似乎編碼演算法有變動, 畫質有些微的差異
同一個片段, 以同一個 frame 來比較

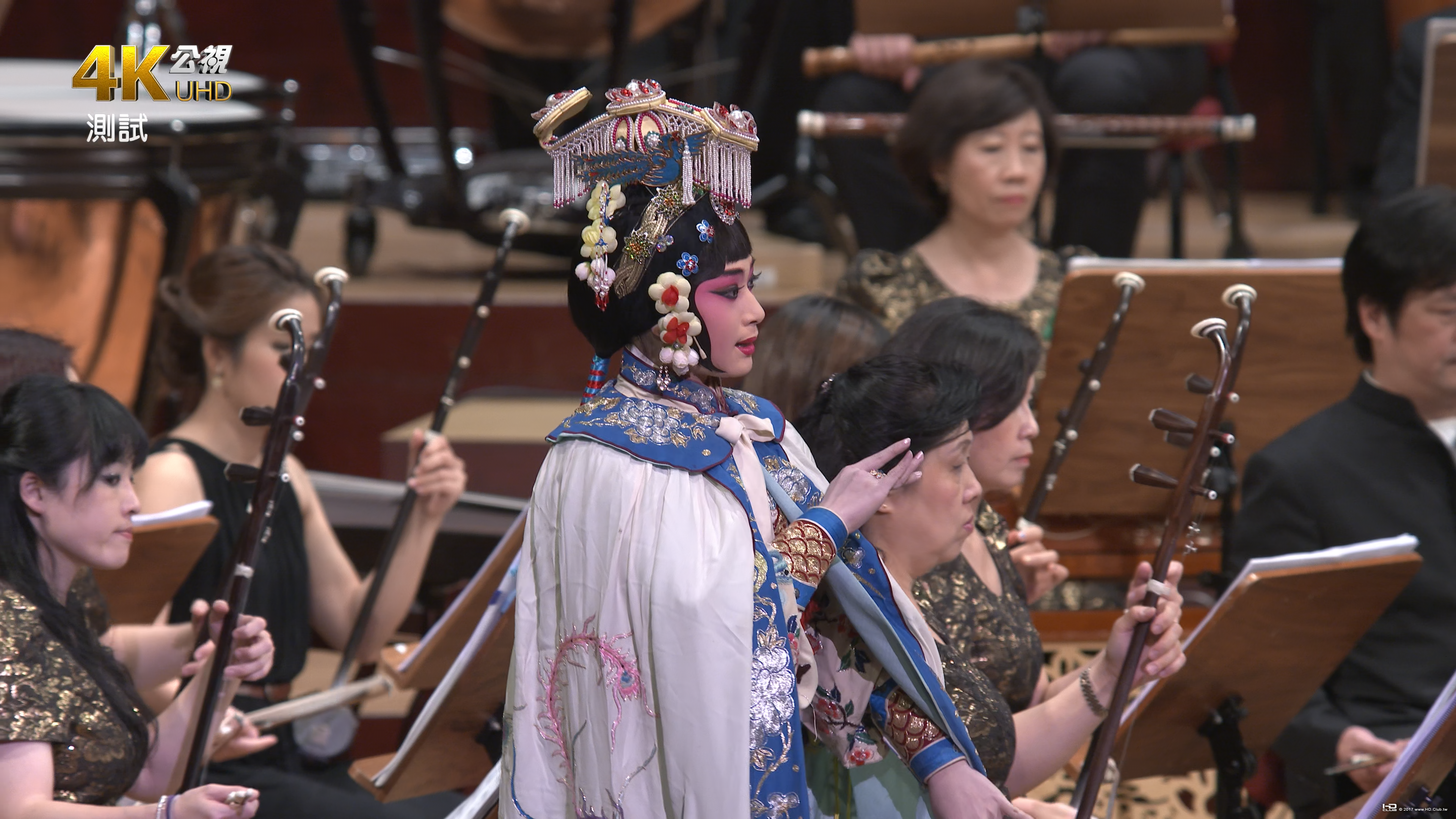

這是第一階段 七月二十二日 錄的畫面




這是第二階段 八月八日 錄的畫面




第一階段整體畫面比較模糊
第二階段畫面稍微清晰, 但馬賽克方格比較明顯, 動態似乎有改善一些些...

亦或是兩階段參數相同, 只是心裡作用?


個人認為畫質變差了...

回覆 支持 反對

使用道具 檢舉

發表於 2017-8-10 09:37:00 | 顯示全部樓層
不管有沒有改,我覺得PTS 4K的Solution畫質真的很糟,個人甚至覺得只比PTS HD 1080好一點而已,有時候畫面還糊的看不出差異...
回覆 支持 反對

使用道具 檢舉

發表於 2017-8-10 09:51:25 | 顯示全部樓層
本文章最後由 KOBSS 於 2017-8-10 17:44 編輯
linnini 發表於 2017-8-10 09:37
不管有沒有改,我覺得PTS 4K的Solution畫質真的很糟,個人甚至覺得只比PTS HD 1080好一點而已,有時候畫面 ...


應該是真的有在調整編碼器, 今天凌晨播出的版本, 畫質明顯清晰許多, 而且馬賽克方格也比較少

以下是 八月九日與十日 的同一個 frame, 有興趣比較的人請自行放大檢視





回覆 支持 反對

使用道具 檢舉

您需要登錄後才可以回文 登錄 | 註冊

本版積分規則

熱門推薦

GRANDVIEW 固定框幕開箱!!~
GRANDVIEW 固定框幕開箱!!
人生第一次開箱,還請各位前輩鞭小力點
給自已一個幸福甜蜜的家【家訪中壢阿國兄part2】
給自已一個幸福甜蜜的家【
本文章最後由 小許 於 2016-10-23 22:19 編輯 其實這本篇文章
帶動4K經濟就是要靠這一味,韓國4K UHD頻道強力放送(下載-少女時代L.A演出現場)
帶動4K經濟就是要靠這一味
目前韓國已經擁有5個UHD超高清頻道,分別是:UMAX, CJ E&M
點亮優雅音樂生活     360度釋放透明系音場  Sony LSPX – S1 無線玻璃共振揚聲器清亮上市
點亮優雅音樂生活 360
對於美好聲音的樣貌,Sony 始終致力帶來最創新優質的詮釋,為
SONY HT-ST5000 令人無言的小缺陷
SONY HT-ST5000 令人無言
小弟我上禮拜購入SONY HT-ST5000 後來在使用上發現當連接的設備

聯絡我們| 問題反映| 小黑屋| 手機版| Archiver|  本網站特別聘請 蔡家豪律師 為本站法律顧問

快速回覆 返回頂部 返回列表
