SACD 映像檔在電腦播放方法與製作

[複製連結]
發表於 2011-8-20 01:20:56 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有帳號?註冊

x

分三個部分說明:1、Rip SACD 2、播放方法與轉碼 3、製作SACD母盤
1、Rip SACD
如何Rip SACD,目前網路上有一個開源項目組,專門針對前兩代Sony's Playstation(PS3)遊戲機的。


飛利浦和索尼於1999年給出了超級音訊光碟(SACD)規範的文本ScarletBook,該規範定義了保護功能與其他內容。對於其中一個保護功能,就是在“基坑信號處理PSP(Pit Signal Processing)”做了手腳。SACD包括各種拷貝保護措施,最突出的是坑信號處理(PSP)的物理浮水印功能。光碟機必須包含特殊的PSP電路讀取浮水印,然後比較光碟的資訊,以確保它是合法的。由於大多數的驅動器和所有的DVD播放機DVD-ROM使用的光頭,缺乏這種專門浮水印檢測電路,雖然他們可以讀取SACD的層上的資料,他們無法解碼光碟受保護的音訊SACD。
有一個例外:前兩代Sony's Playstation(PS3)是SACD的遊戲機,能夠解讀ScarletBook這個規範文本並繞過版權保護。
有關PS3具體哪個型號可以做到這點,請參閱連結:

http://ps3sacd.com/faq.html#_Toc180147566

當然,其他SACD播放機同樣可以做到PS3能做到的事情,只是本人沒有發現有現成的程式可以利用。
現在讀取DSD資料這個問題解決了,但只是解決了整個問題的一半,剩下的問題就是按什麼格式保存這種檔,這就要用到Direct Stream Digital Interchange File Format(直接數字流交換檔格式)這玩意了。要具體瞭解這個規範,參閱連接:

http://www.digitalpreservation.gov/formats/fdd/fdd000245.shtml

頁面可以下載該規範的*.pdf文件。
關於這個開源項目組,雖然只是針對PS3遊戲機與Linux作業系統的,如果你是電腦高手,程式移植到其他碟機肯定沒問題了。最大的問題就是如何刷機來獲得編譯環境,如果你有條件這樣做,恭喜你了。該項目組位址是:

http://code.google.com/p/sacd-ripper/

2、播放方法與轉碼
通過上面的破解,我們可以得到sacd層鏡像檔以及2種格式的DSD數位流檔,一種是按Direct Stream Digital Interchange File Format(直接數位流交換檔格式)保存DSD數位流檔(*.dff檔),令一種是DSD無失真壓縮格式檔DST (*.dff文件)。
電腦上播放與轉碼這種格式的音訊foobar已經有了外掛程式(呵呵,如果沒外掛程式,採集DSD數字流有意義嗎?)。
DSD、DST以及鏡像的 foobar 播放外掛程式下載地址:

http://sourceforge.net/projects/sacddecoder/files/foo_input_sacd/

對於DST格式或SACD鏡像,目前這個外掛程式播放Stereo很流暢,播放Multichannel還有點問題,如果cpu給力到可以。播放鏡像時注意不要用虛擬光碟機之類的載入,直接用foobar2000打開鏡像檔就可以的。
對於鏡像,如果不喜歡foobar轉碼,可以使用Scarletbook這個工具轉DSDIFF格式音訊,軟體下載位址:

http://dl.dbank.com/c0nqsbbtm7

引用

Make sure to register the DecoderComp.dll in your system before running scarletbook on DST encoded SACDs. To register it, run the following at the command prompt (on Windows 7 or Vista, make sure you're running as administrator)
regsvr32 c:/path/to/DecoderComp.dll
on the command prompt, navigate to where scarletbook.exe resides and place the ISO file in the same directory. The following are few examples:
scarletbook -h - Shows the available options
scarletbook -iIMAGE.ISO - Extracts the DSD stereo files to DSDIFF (note the lack of space after the '-i')
scarletbook -c -iIMAGE.ISO - Extracts the DST encoded stereo files to DSDIFF
scarletbook -c -m -iIMAGE.ISO - Extracts the DST encoded multichannel files to DSDIFF
Alternatively use the batch files provided with the ISO files located in the same folder.
燒錄SACD鏡像只需要一張DVD5碟片,建議用 UltraISO 這個軟體燒錄,SACD 鏡像適用與不適用的播放機列表:

http://code.google.com/p/sacd-ripper/wiki/SACDRCompatiblePlayers

請留意以上外掛程式與工具,不斷更新中
對於該格式檔,雖然目前foobar的外掛程式要轉為PCM播放,相信不久以後就會出現實現DSD數碼流輸出的播放機材,到那時候大家欣賞真正無損的sacd在也不是難事情了。
由於很多sacd是5.0聲道,在foobar播放必須添加一個超低音聲道成為5.1,這個多餘的聲道你可以不管它,純是為了能正常播放。聲道通道混合器外掛程式下載地址:

http://skipyrich.com/wiki/Foobar2000:Channel_Mixer

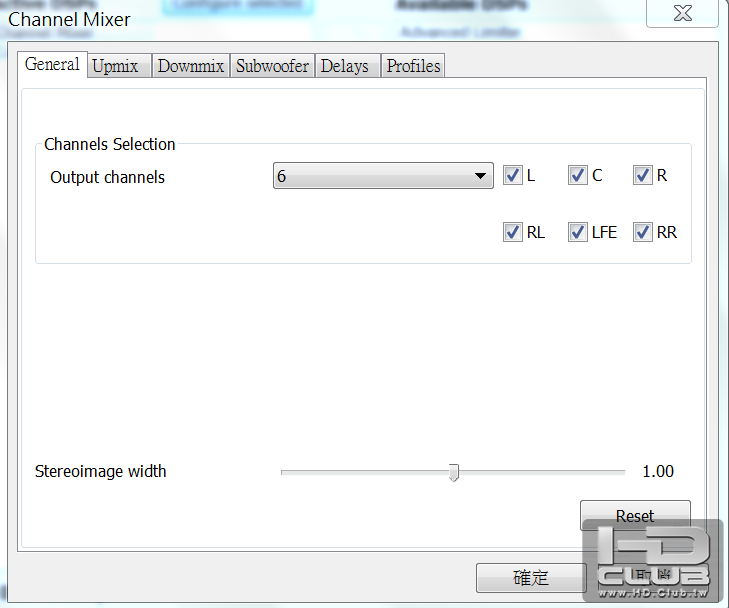

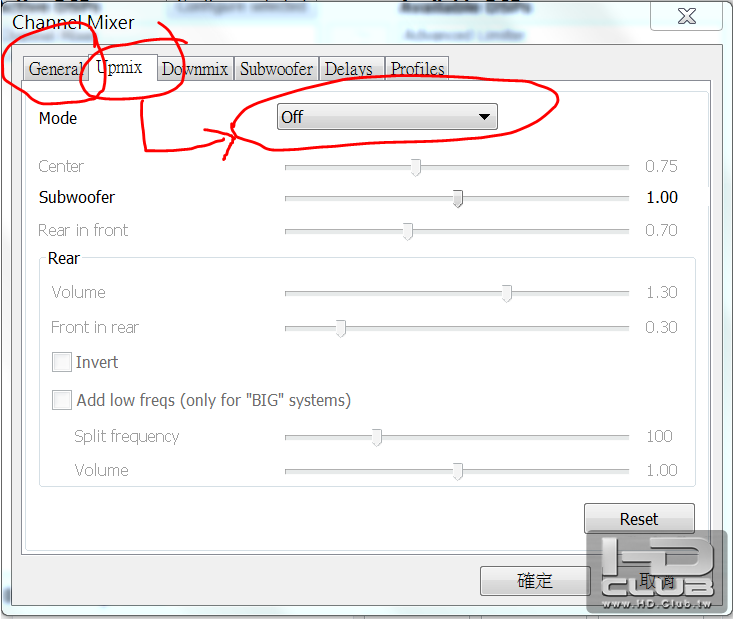

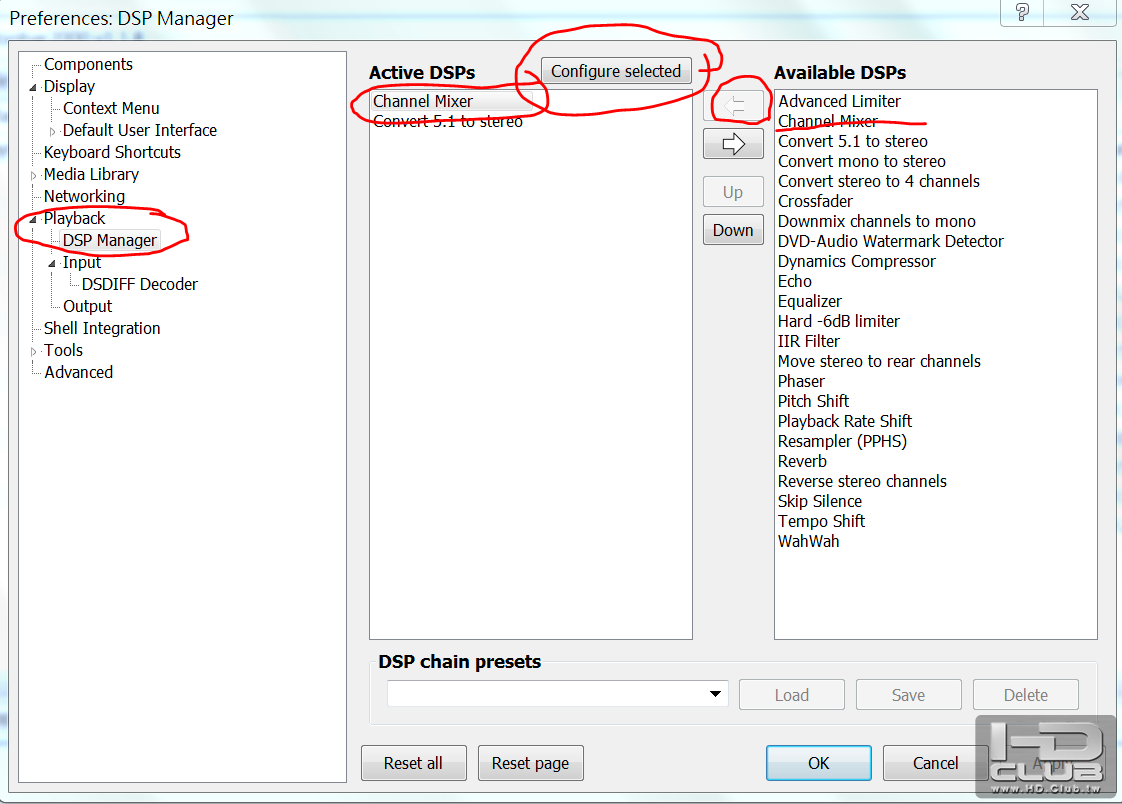

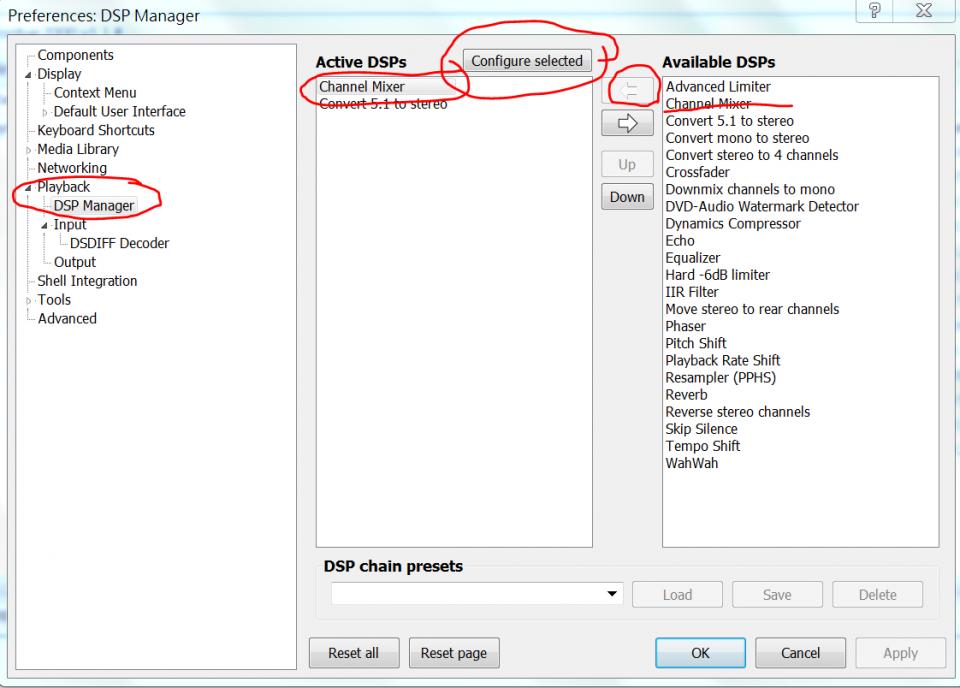

設置看下圖:





如果你想在播放機上播放,可以通過foobar轉換成WAV或flac,不過如果轉換wav要注意,不要讓檔體積超過4G。轉換時需要設置位元深,建議選擇位深24bit
3、製作SACD母盤
Philips SuperAuthor 3.0.3.0是一款專業製作SACD光碟的軟體,這款軟體在去年被破解並在網上開始流傳。有了這款軟體,SACD終於平民化了。目前已經在網上流傳的DSD數碼流檔以及經過無失真壓縮的DST檔就可以用這款軟體製作自己的SACD光碟了。
在以往生產過的碟機中,有很多碟機投機取巧,估計可能就是為了節約成本,很多碟機並沒按SACD的規範文本要求那樣在讀取碟片的時候進行基坑信號處理浮水印檢查,而是繞過這個檢測,也正是因為這點,我們自己製作的SACD光碟這些碟機就可以讀了,否則普通燒錄機怎麼可能刻出浮水印來?不能刻出浮水印碟機怎麼會讀?哈哈,妙就妙在這裡。
目前已經證實的能繞過基坑信號處理檢測的碟機有:
Oppo BDP-80
Oppo BDP-83
Oppo BDP-83SE
Oppo BDP-93
Oppo BDP-95
Denon 2910
Denon 3910
Denon 5910
Sony BDP-S370
Sony BDP-S380
Sony BDP-S470
Sony BDP-S570
Sony BDP-S770
Sony SCD-333ES
老一代 pioneer (先鋒)
更詳細的SACD 鏡像適用與不適用的播放機列表:

http://code.google.com/p/sacd-ripper/wiki/SACDRCompatiblePlayers



如果你有上面任何一款碟機,很榮幸,你可以自己製作SACD光碟了,我們就稱之為SACD-R盤吧。

相對的如果手頭有*.ISO(SACD)檔案,就可以在燒錄後在上列的機器上面播放出來。
軟體下載位址:
http://dl.dbank.com/c0seey6hjq

裡面包含使用手冊,英文的啊,願意研究的就自己慢慢摸索
不過還有一款軟體有用,那就是用於無失真壓縮DSD的這個東東:Philips ProTECH DST Encoder 4.0.3 ,雖然製作SACD光碟不是必須的,但如果要同時包含2.0聲道與多聲道,DVD碟容量不夠了,所以必須壓縮。
Philips SuperAuthor 3.0.3.0 這個軟體只是製作SACD光碟鏡像,做好鏡像後可以用 UltraISO 燒錄,你需要的只是一張空白DVD碟片。
至於製作過程,你們自己去研究吧,反正使用手冊在下載包裡了。
提供的製作簡易步驟
SuperAuthor簡要操作步驟
1. 註冊DLL元件庫
首次執行,按兩下[ClickMeBeforeFirstRunOrAfterPathChange.cmd]批次處理。
該批次處理只運行一次即可。
2. 運行主程式
按兩下[SuperAuthor.exe],打開程式介面。可創建一個快捷方式,放在桌面。
3. 創建項目
點擊菜單Options -> Project Wizard,或點左邊第4個圖示按鈕。
出現New Album對話方塊,保持默認Empty project,點擊Start Wizard進入設置嚮導。

4. 參數輸入
程式將連續出現以下對話方塊a...l,選擇或輸入相應參數即可...
a. Album properties *
Catalog Number: 1 [輸入專輯目錄號]
Album set: 1
點[下一步]...
b. Define text channels
Character: ASCII
Language: English
text channels for CD: 1 English ASCII...
點[下一步]...
c. Master text
Title: XXX [輸入專輯名]
Artist: XXX [輸入表演者]
點[下一步]...
d. Disc properties *
Catalog Number: 1 [輸入光碟目錄號]
Disc: Single Layer [選擇單層]
Stereo Area: [若為身歷聲則勾選]
Multi-Channel Area: [若為多聲道則勾選]
點[下一步]...
e. Disc 1 > Master text
勾選 Copy disc text from album ...
Title Artist將顯示前面已輸入的資訊。
點[下一步]...
f. Disc 1 > Stereo Area properties
點[下一步]...
g. Disc 1, Stereo Area > Define text channels
勾選Copy disc text from album ...
點[下一步]...
h. Disc 1, Stereo Area > Area text
點[下一步]...
i. Disc 1, Stereo Area > Create Tracks *
Create: 8 [輸入曲目音軌數量8] 可用foobar打開.cue,查看一下實際數量...
Genre Table: General Genre
Genre Index: Classical ... [曲目類型]
點[下一步]...
j. Disc 1, Stereo Area > Track Text
Performer Name: XXX [輸入表演者]
點[下一步]...
k. File Parameters - Input *
Stereo audio dada: 選擇.DFF輸入檔
Multi channel audio: 若無多聲道,則保留空
點[下一步]...
l. File Parameters - Output
Disc image: DISC1 [SACD鏡像輸出檔案名,可保留默認]
輸出目錄、暫存檔案目錄,可保留預設...
點[下一步]...
完成。
注:如果不必顯示字幕文字(專輯名、表演者、曲目名),以上a...l步驟中帶*的為必選項,其它可點[下一步]忽略。

生成專案後,可看到右邊一組按鈕由灰變亮。可再次修改上述各項參數。
5. 輸入音軌曲目名
Track 1 -> Title: 輸入曲目名1
Track 2 -> Title: 輸入曲目名2
...
Track 8 -> Title: 輸入曲目名8
注:如果不必顯示字幕文字,該步驟可忽略。
6. 輸入音軌時間
點選Visible->Start Time,設置音軌視圖顯示方式。
用記事本打開.cue文件。
Track 1-8 -> Start Time: 從.cue檔找到起始時間,複製、粘貼...
Track 1-8 -> Duration: 音軌播放時間會自動生成,不必輸入...
最後一曲的Duration不會自動生成,可用foobar打開.cue,查看後手工填入(精度可能不夠)。
注:這個有點麻煩,目前未找到更好的方法。最好能從其它(如.cue...)文件導入。
7. 項目校驗
點擊菜單Build -> Verify...
如果沒有錯誤和警告,就可進入步驟8,正式建立鏡像了。
常見的錯誤和警告,是設置的區域播放總時間與.DFF檔不符,一般可能相差幾個ms。
如果提示警告,找到顯示行,記下相差的時間(幾個ms)。然後,修改最後一曲的Duration。
8. 建立鏡像
點擊菜單Build -> Build Disc
開始建立鏡像檔DISC1.DAT...
退出程式時,可保存專案檔案,以便下次編輯。
注:DISC1ID.DAT檔的作用,尚未清楚。暫時不用管它。

9. 燒錄SACD
打開[UltraISO.exe],放入DVD空白盤。

工具 -> 燒錄光碟鏡像
選擇燒錄驅動器: ...
選擇映射檔: DISC1.DAT
SACD重播對Jitter不敏感,若碟片較好,可預設快速。
開始燒錄...
大功告成。
播放機的SACD優先,設置為對應的Stereo或Multi-Channel,輸出模式設置為DSD。
碟片放入光碟機播放機將識別到SACD,按Play鍵開始播放(識別比正常SACD反應稍慢一點)。
注:不完善的地方,請網友們補充。

總結:
1. 生成鏡像和燒錄的時間,比起製作DVD-Audio要快很多。但設置過程稍顯繁瑣。
2. 第一次有機會,對比DSD和最接近的PCM(24/96)信號音質。聽感方面,DSD中頻確實飽滿,細膩、動態大,略帶溫暖;而PCM,感覺更加通透、細節多,高頻段略好。

已上文章轉自HDBits

評分

參與人數 1名聲 +50 精幣 +50 收起 理由
LJL + 50 + 50 精品文章

查看全部評分

 樓主| 發表於 2011-8-20 01:21:44 | 顯示全部樓層

DSD、DST以及鏡像的 foobar 播放外掛程式下載地址:

http://sourceforge.net/projects/sacddecoder/files/foo_input_sacd/

對於DST格式或SACD鏡像,目前這個外掛程式播放Stereo很流暢,播放Multichannel還有點問題,如果cpu給力到可以。播放鏡像時注意不要用虛擬光碟機之類的載入,直接用foobar2000打開鏡像檔就可以的。
對於鏡像,如果不喜歡foobar轉碼,可以使用Scarletbook這個工具轉DSDIFF格式音訊,軟體下載位址:

http://dl.dbank.com/c0nqsbbtm7


引用

Make sure to register the DecoderComp.dll in your system before running scarletbook on DST encoded SACDs. To register it, run the following at the command prompt (on Windows 7 or Vista, make sure you're running as administrator)
regsvr32 c:/path/to/DecoderComp.dll
on the command prompt, navigate to where scarletbook.exe resides and place the ISO file in the same directory. The following are few examples:
scarletbook -h - Shows the available options
scarletbook -iIMAGE.ISO - Extracts the DSD stereo files to DSDIFF (note the lack of space after the '-i')
scarletbook -c -iIMAGE.ISO - Extracts the DST encoded stereo files to DSDIFF
scarletbook -c -m -iIMAGE.ISO - Extracts the DST encoded multichannel files to DSDIFF
Alternatively use the batch files provided with the ISO files located in the same folder.
燒錄SACD鏡像只需要一張DVD5碟片,建議用 UltraISO 這個軟體燒錄,SACD 鏡像適用與不適用的播放機列表:

http://code.google.com/p/sacd-ripper/wiki/SACDRCompatiblePlayers

請留意,不斷更新中

回覆 支持 反對

使用道具 檢舉

 樓主| 發表於 2011-9-24 16:49:31 | 顯示全部樓層
SACD简介

SACD全稱叫Super Audio CD,即“超級音頻光碟系統”,它是由索尼和飛利浦公司合作開發的一款具有全面取代CD音源實力的最新格式的數碼系統。SACD採用DSD數位錄音技術,它的頻率範圍和動態範圍均優於CD。SACD是一種新型的光碟,它不是CD格式,而類似DVD光碟,播放時需使用SACD專用的播放設備。
SACD光碟結構大致與DVD相似,播放面有單面和雙面,資訊層有單層和雙層。目前市場上的SACD光碟較多採用單面雙層結構,一層是0.6mm基片上儲存16bits傳統CD格式的信號,可與CD相容,另一層是0.6mm基片高密度的半透明層,儲存SACD格式的信號,再將兩片基片像DVD碟片那樣粘合而成。這種光碟可以在普通CD播放機上播放,也可以在SACD播放機上播放,當然,兩者的音質是有差別的。


DSD技術除了應用在SACD中,也有直接運用於CD中的
SACD的技術指標遠優於CD,而與DVD-Audio相似。SACD的核心技術是DSD (Direct Stream Digital 直接資料流程),它與CD、DVD-Audio的多bit錄製原理有根本的區別。
DSD的技術要點
DSD的技術,簡單地講:它是將信號以2.8224MHz採樣、經多階Δ-Σ調製,輸出1bit信號流。
多階(如:7階 7th Order)Δ-Σ調製器,運用負反饋,將信號與上次採樣的波形進行比較(差分運算),“大於”便輸出“1”,“小於”便輸出“0”。利用求和器將波形在一個採樣週期中積累,以形成下次的比較波形。Δ和Σ則分別是差分和求和的含義。由此可見,1bit信號流是相對值,而傳統的PCM記錄的量化值是絕對值。

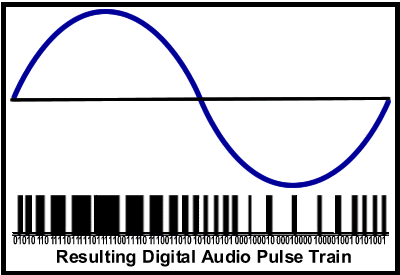

示意圖為一個正弦波經多階Δ-Σ調製後1bit資料流程。圖中顯示,正半周,振幅越大,出現“1”越多;負半周,振幅越大,出現“0”越多。這個圖讓我們想起揚聲器發出的聲波在空氣中傳播的情形:正半周,紙盆推出,壓縮揚聲器前方的空氣,使空氣密度增加,振幅越大密度也越大;負
半周,紙盆拉回,使空氣密度降低,振幅越大,密度也越低。由此可見,1bit信號流竟然反映的是原始的類比信號作用於揚聲器後聲音在空氣中形成的疏密程度!目前,有的公司已經在研究開發數位功放和數位揚聲器,希望將1bit二進位的資料經過數位功率放大器
放大後,直接提供給數位揚聲器,數位揚聲器既是一個簡單的低通濾波器,又是將電能轉換為聲能的換能器,這樣,不但簡化了結構,而且提高了重放性能,相信不久以後,我們會看到這種數位器件的實際應用。
與傳統的PCM信號比較,1bit信號流調製過程較為簡單,而且精度高、成本低,解調過程更是簡捷方便。從理論上講,重放端僅需要一個RC積分電路就可成功地還原音頻類比信號。同時,又從根本上剔除了PCM所固有的一些失真,使音頻信號得以高度的返真還原

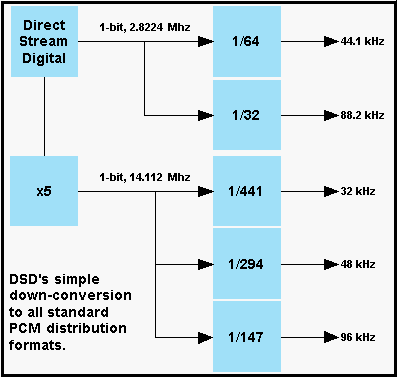

。DSD制式的取樣頻率為2.8224MHz,較傳統CD的取樣頻率 44.1kHz高出64倍,而總的資訊容量為傳統CD的4倍。理論上可以把頻響範圍擴展至0Hz-400kHz,這就大大超越傳統CD的20kHz的極限。而64倍於CD的超取樣頻率,又可使聽域範圍的量化雜訊完全被分配到人耳的聽域之外。更因為DSD技術中又開發了所謂的"雜訊整形電路"可進一步把可聞頻帶(0 ~ 20kHz)內的雜訊進一步轉移到20kHz以上的超音頻範圍中去,從而令SACD的信噪比高達120dB以上。
SACD與DVD-Audio比較,兩者原理雖然不同、電路也各有差異,但都比傳統CD的音質改善甚多。而就技術指標而言,SACD和DVD-Audio可謂旗鼓相當。因而兩者之爭至今也無法統一。但就目前的情況而言,SACD始終保持著領先的地位。
首先:在硬體供應方面,SACD已先一步走到DVD-Audio之前,早在兩、三年前,SONY公司就有一款轟動業界的SCD-1旗艦問世,之後接踵而來的SCD-777SE、SCD-555、SCD-XB940,甚至影音相容的DVP-S9000ES、Manantz公司的SA-1、SHARP公司的DX-SX1、先鋒公司的DXAX100;飛利浦公司的SACD1000,還有日本著名的Hi-Fi精品金嗓子DP-100/DC-101分體機,其他如日本安橋、愛華、第一音響等等,不勝枚舉。而DVD-Audio陣容到目前為止也僅有松下、勝利、天龍等幾家公司的少量品種應市。不過近來DVD-Audio也在加快步伐追趕。
其次,軟體供應方面也是SACD捷足先登,至今已有超過300款SACD唱片面世,國內看得到的也有近百種,其中SONY和Philips一方面憑藉自己旗下的唱片公司源源不斷地出版SACD碟以示支持。另一方面更說服Telarc、DMP、拿索絲、DI GITAL等發燒唱片公司加盟SACD陳營,不斷推出SACD軟體給廣大消費者造成了"先入為主"的極深印象。而DVD-Audio卻時乖命蹇,還在搖籃中就被電腦黑客破解了防盜版密碼,從而大大推遲了DVD-Audio唱片推出的時間表,這也是許多飽受盜版之苦的唱片公司暫不考慮對DVD-Audio陣營支持的主要原因。
檔次方面:SACD一開始就把自己定位於Hi-end級別,索尼推出的第一台旗艦SCD-1可謂極盡發燒之能事,無論內部用料、整機工藝都嚴格按Hi-end唱機規格設計,以後推出的中低檔機型也嚴格按厚重沉穩,用料實在的發燒理念設計製造。深受廣大Hi-Fi發燒友的青眯與肯定。而DVD-Audio陣營在與SACD的爭鬥中,一直把DVD-Audio當作是一種花費不多,效果不錯的功能附加在普及型DVD影碟機上進行宣傳的,給人的印象是一種大路貨,加之DVD-Audio功能眾多但並不專一,機身纖薄,用料一般,故在廣大音響發燒友心目中並不好看,從而在檔次上輸給了SACD。
音質方面:由於SACD自身的定位以及1比特量化DSD直接資料流程在技術方面的簡潔和優勢,大多數資深的音響發燒友經過親耳聆聽後,主觀感覺都認為SACD在音質上略勝一籌。因而音響界許多朋友都認為,若組建家庭影院相容Hi-Fi,DVD-Audio應該是首選。但若以玩高保真音樂為主,特別是以追求音質音色的至真至純為目的的朋友而言,SACD是您理想的選擇。

回覆 支持 反對

使用道具 檢舉

發表於 2011-10-27 22:58:24 | 顯示全部樓層
這一篇是從hdbits轉貼的,我也是那裡的常客,我想請的是樓主播放系統為何?
回覆 支持 反對

使用道具 檢舉

發表於 2013-11-11 13:53:07 | 顯示全部樓層
可否請教阿貴大,使用super author 3.0.3,看了README 和MANUAL 也是懞懞懵懵的,一直出現readme一文中的問題,後來我直接把FILES.DLL 複製進WINDOWS/SYSTEM32,執行那個.CMD的程式,好像順利執行了,可是,是否我安裝的路徑有誤,SACD EDL 一直沒辦法順利把.DFF逐軌編入,verify一直有ERROR,再別說BUILD,請問,我的描述你能了解嗎?有解嗎?
回覆 支持 反對

使用道具 檢舉

發表於 2014-3-7 14:18:43 | 顯示全部樓層
想請問各位前輩, 如何將SACD的映像檔轉成一般在數位流機器上撥放, 小弟用的是PS Audio PerfectWave MKII, 先謝謝各位了...
回覆 支持 反對

使用道具 檢舉

發表於 2014-7-21 14:56:00 | 顯示全部樓層
本文章最後由 patrick753 於 2014-7-21 15:01 編輯

我利用 FOOBAR 將 SACD ISO 轉成 FLAC,
結果發現檔案小很多,
而且碼率也變小了,
請問這樣音質有變化嗎?
P.S. 我反覆聽了一下,
貌似有稍微差別。
回覆 支持 反對

使用道具 檢舉

發表於 2014-7-21 18:09:11 | 顯示全部樓層
patrick753 發表於 2014-7-21 14:56
我利用 FOOBAR 將 SACD ISO 轉成 FLAC,
結果發現檔案小很多,
而且碼率也變小了,

只要是涉及降頻,轉檔一定會造成資料損失!
回覆 支持 反對

使用道具 檢舉

發表於 2015-8-3 12:45:14 | 顯示全部樓層
報告樓主..這程式Philips SuperAuthor 3.0.3.0 ..可補一下嗎??
回覆 支持 反對

使用道具 檢舉

發表於 2017-2-14 00:22:56 | 顯示全部樓層
SACD價值是在錄製過程  如果是那種PCM轉的就差一截了
回覆 支持 反對

使用道具 檢舉
